REDES INDUSTRIALES DE COMUNICACIN Prof Eloy Edmundo Rodrguez
- Slides: 25
REDES INDUSTRIALES DE COMUNICACIÓN Prof. Eloy Edmundo Rodríguez Vázquez edmundo. picyt@gmail. com https: //sites. google. com/site/eervpicytredind/
Objetivo Introducción básica de los sistemas de comunicación digitales y las redes de comunicaciones industriales.
Programa U 1 Redes de comunicación y normas de sistemas U 2 La Interfaz Eléctrica U 3 Transmisión de Datos U 4 Redes de Área Local U 5 El Protocolo TCP/IP U 6 Introducción a las Redes Industriales. U 7 Modbus U 8 Profibus
Bibliografía [1] Practical Data Communicatoins for Instrumentation and Control, John Park, Steve Mackay, Edwind Wrigth, Newnes, 2003. [2] Practical Data Networks: Design, Installation and Troubleshooting, Steve Mackay, Edwind Wrigth, Newnes, 2003 [3] The industrial communication technology handbook. Richard Zurawski, Editor Teylor & Francis, 2005. [4] Comunicaciones Industriales, Pedro Morcillo Ruiz, Julián Cócera Rueda, Internacional Thomson Editores Spain Paraninfo S. A. , 2000. [5] Transmisión de Datos, José E. Briseño, Mérida, 2005.
Evaluación 2 Exposiciones 2 x 20% -> 40% 1 Practica 1 x 20% -> 20% 2 Exámenes 2 x 20% -> 40%
Exposiciones 1. RS 232 2. RS 485 3. I 2 C 4. GPIB 5. USB 6. Bluetooth 7. Device. Net 8. CAN 9. Lin. Bus 10. Ether. Net Wireless 15 min de Exposición + 5 min de Preguntas. Israel Homero Miguel Roberto Marco
Practicas 1. RS 232 o RS 485 Israel & Roberto 2. Device. Net o Profi. Bus Miguel & Homero 3. Ether. Net Marco Objetivo: Comunicación full duplex entre al menos dispositivos. Entrega: Reporte y presentación de resultados en laboratorio (10 min)
Exámenes EXAMEN 1 • Introducción a las Redes Industriales • Ethernet • Field. Bus EXAMEN 2 • Mod. Bus • Profi. Bus Teoría de Redes

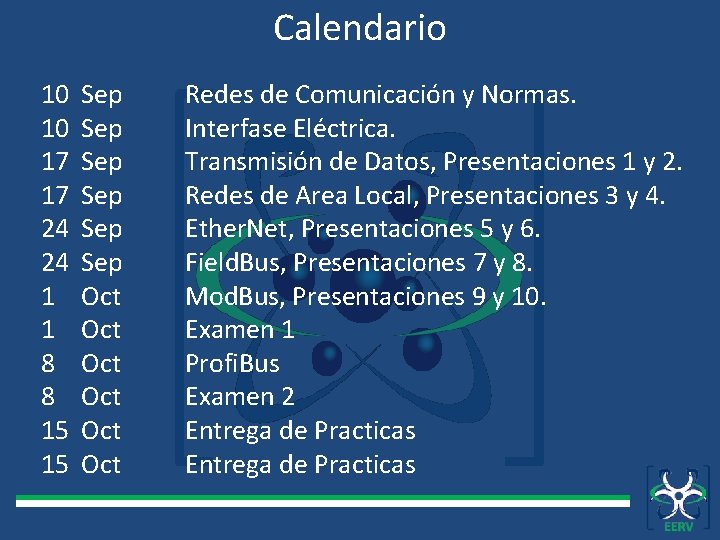

Calendario 10 Sep 17 Sep 24 Sep 1 Oct 8 Oct 15 Oct Redes de Comunicación y Normas. Interfase Eléctrica. Transmisión de Datos, Presentaciones 1 y 2. Redes de Area Local, Presentaciones 3 y 4. Ether. Net, Presentaciones 5 y 6. Field. Bus, Presentaciones 7 y 8. Mod. Bus, Presentaciones 9 y 10. Examen 1 Profi. Bus Examen 2 Entrega de Practicas
Unidad 1 Redes de Comunicación de Datos y Normas de Sistemas Abiertos 1. 1 Introducción 1. 2 Definición de comunicación. 1. 3 Modos de comunicación. 1. 4 Redes de comunicación. 1. 5 Modelo OSI de ISO. 1. 6 Normas de sistemas abiertos. Ejemplos.
1. 1 Introducción En el mundo de las comunicaciones de datos, se define datos en general como información que se almacena en forma digital. La palabra datos es plural; una sola unidad de datos se llama dato. La comunicación de datos es el proceso de transferir información digital, por lo general en forma binaria, entre dos o más puntos.
1. 1 Introducción Una red de comunicación de datos puede ser tan simple como dos computadoras personales conectadas a través de una red pública de telecomunicaciones, o pude abarcar una red compleja de una o más computadora centrales y cientos o miles de terminales remotas, computadoras personales y estaciones de trabajo.
1. 1 Introducción Es muy probable que las comunicaciones de datos comenzaron mucho antes del registro histórico, en forma de señales de humo o del batir del tambor, aunque no es probable que estuvieran en código binario.
1. 2 Definición de Comunicación de Datos El objetivo principal de todo sistema de comunicaciones es intercambiar información entre dos entidades.

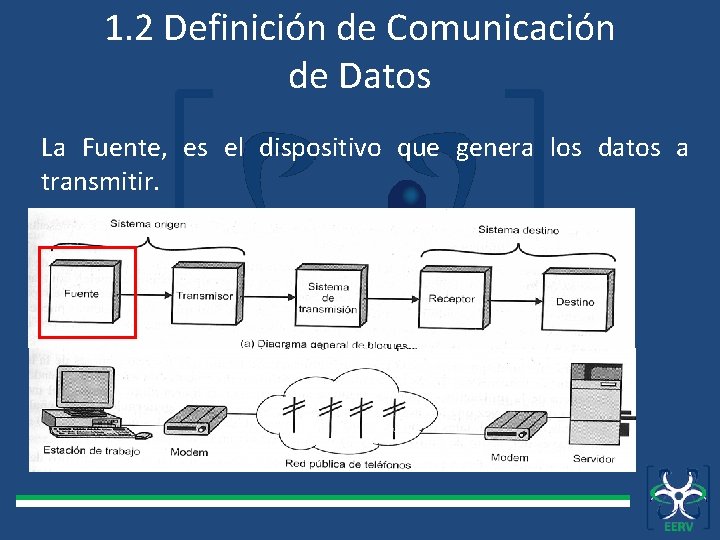

1. 2 Definición de Comunicación de Datos La Fuente, es el dispositivo que genera los datos a transmitir.
1. 2 Definición de Comunicación de Datos El transmisor, transforma y codifica la información, generado señales electrónicas susceptibles a ser transmitidas.

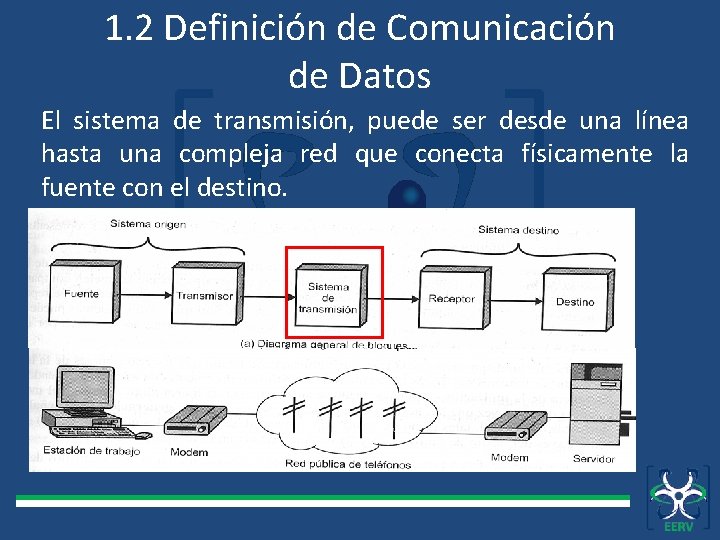

1. 2 Definición de Comunicación de Datos El sistema de transmisión, puede ser desde una línea hasta una compleja red que conecta físicamente la fuente con el destino.
1. 2 Definición de Comunicación de Datos El receptor, acepta la señal transmitida y la transforma y la decodifica , para entregarla al elemento destino.
1. 3 Tipos de Comunicación
1. 4 Redes de Comunicación

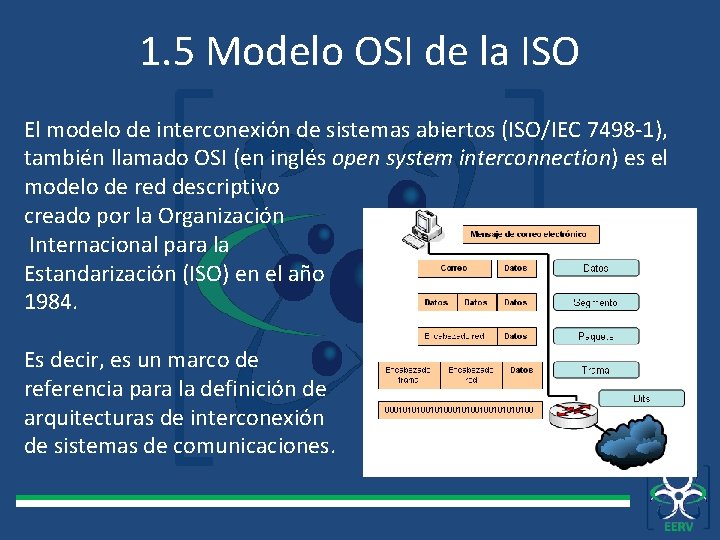

1. 5 Modelo OSI de la ISO El modelo de interconexión de sistemas abiertos (ISO/IEC 7498 -1), también llamado OSI (en inglés open system interconnection) es el modelo de red descriptivo creado por la Organización Internacional para la Estandarización (ISO) en el año 1984. Es decir, es un marco de referencia para la definición de arquitecturas de interconexión de sistemas de comunicaciones.
1. 6 Norma de los Sistemas Abiertos la idea de sistema abierto suele asociarse a los sistemas informáticos. Se trata de estructuras sobre las cuales puede aplicarse la portabilidad y el carácter de interoperabilidad. Estos sistemas, utilizan estándares abiertos. El primer esfuerzo organizado para el establecimiento de estándares para sistemas abiertos lo constituyó la formación del comité de estándares USR/Group en el año 1980
1. 6 Norma de los Sistemas Abiertos El primer estándar que se desarrollo lo constituye el POSIX (IEEE 1003 -1) (system interfase specification for portable applications), el cual ha constituido un punto de referencia para el desarrollo de otros estándares en aéreas relativas.
1. 6 Norma de los Sistemas Abiertos Los estándares ofrecen un esfuerzo importante en una plaza de mercado incierta o dudosa. Los grupos de industrias ligadas al desarrollo de estándares como: Open Software Fundation y Unix International incursionan en el mercado con diferentes versiones de Sistemas Unix y desarrollos de Sistemas para aplicaciones de Negocios.
