REDES II Convergentes e Heterogneas Prof Marcos Argachoy

REDES II Convergentes e Heterogêneas Prof. Marcos Argachoy

REDES II Conteúdo Programático: Conteúdo Programático 1. Redes Convergentes: Necessidades devido ao alto volume de trafego 2. Controle de congestionamento; 3. Interligação de redes; 4. Qualidade de serviço; 5. Gateways de transporte; 6. Gateways de aplicação; 7. Gateways padrão H. 323 para telefonia; 8. Introdução às redes sem fio e interligação com redes cabeadas 9. Conceitos de Padronização de Codificação e Conversão do sinal de Voz de Analógico para Digital; 10. Limitações da rede IP’s;

REDES II Conteúdo Programático: Conteúdo Programático 11. Protocolos RTP e RTCP : Definição, utilização, Frame e Funcionamento 12. Mecanismos de Garantia de Qualidade de Serviços (Qo. S) : enfileiramento, controle e detecção de erros; 13. Padrões de Vo. IP; Sinalização: Arquitetura e Protocolos usados: H. 323, MEGACO/MGCP e SIP (detalhamento, frame e tipos de mensagens); 14. Voz sobre Frame Relay (Vo. FR); 15. Voz sobre ATM (Vo. ATM); 16. Problemas de segurança em Vo. IP; 17. Trabalhos práticos de configuração de Vo. IP; 18. Controle de fluxo e congestionamento, no tratamento de redes ATM e a utilização de gateways nas soluções de mercado;

REDES II Bibliografia: REDES CONVERGENTES LILIAN C. SOARES, VICTOR A. FREIRE Editora: Alta Books 2002 Construindo redes Cisco para Windows 2000 CRAFT, M. LEWIS, E. ; Editora: Alta Books Rio de Janeiro 2002

REDES II Bibliografia: Redes de Computadores TANENBAUM, A. S. 4ª edição - Ed. Campus Redes de Computadores – Dados, Voz e Imagem Lindeberg Ed. Erica IP Communications and Services for NGN JOHNSON I. Agbinya CRC Press USA - 2010

REDES II REDES CONVERGENTES

REDES II Conceitos – (Revisão) Protocolos Conjunto de regras que determinam como os dispositivos em uma rede trocam informação. É um acordo entre as partes que se comunicam. (As leis de trânsito também formam um protocolo)

REDES II Conceitos – (Revisão) Modelo de Camadas / “Layers” + +

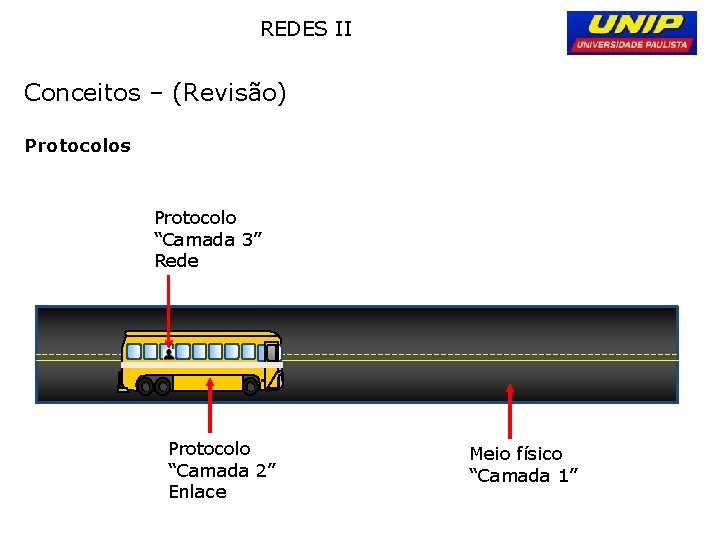

REDES II Conceitos – (Revisão) Protocolos Protocolo “Camada 3” Rede Protocolo “Camada 2” Enlace Meio físico “Camada 1”

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas 7 6 5 4 3 2 1 O modelo OSI, desenvolvido pela ISO (International Organization for Standardization) define camadas para se estabelecer uma comunicação segura e confiável entre sistemas. Ele não especifica os serviços e protocolos que devem ser usados, e sim o que cada camada deve fazer.

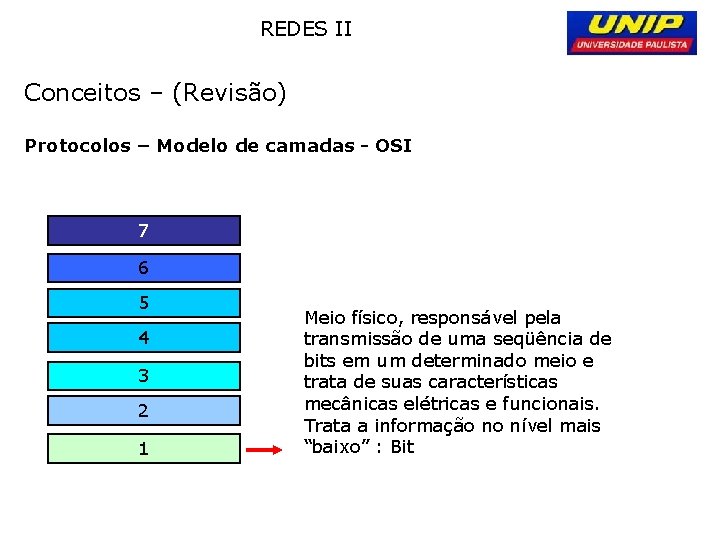

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Meio físico, responsável pela transmissão de uma seqüência de bits em um determinado meio e trata de suas características mecânicas elétricas e funcionais. Trata a informação no nível mais “baixo” : Bit

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Enlace. A principal responsabilidade dessa camada é transformar a camada física em uma linha que pareça livre de erros de transmissão não detectados pela camada física. Nessa camada a informação é tratada em blocos ou quadros: FRAME

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Rede. Cabe a essa promover a independência entre as camadas superiores e os meios de transmissão e comutação adotados (camadas 1 e 2) que está sendo utilizada. Nessa camada temos os endereços através dos quais o bloco de informação pode ser roteado de uma rede para outra. DATAGRAMA

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Transporte: Recebe os dados da camada superior e os divide em unidades menores se necessário e os manda para as camadas inferiores assegurando que toda a informação chegue corretamente ao seu destino. Nessa camada a comunicação é estabelecida, ponto a ponto na sua grande maioria. Implementa o controle de fluxo e erros fim a fim.

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Sessão: Responsável pelo estabelecimento, gerenciamento e encerramento de conexões (sessões) entre dois dispositivos. Permite que uma sessão interrompida por uma falha dos níveis inferiores seja restabelecida a partir do ponto onde parou.

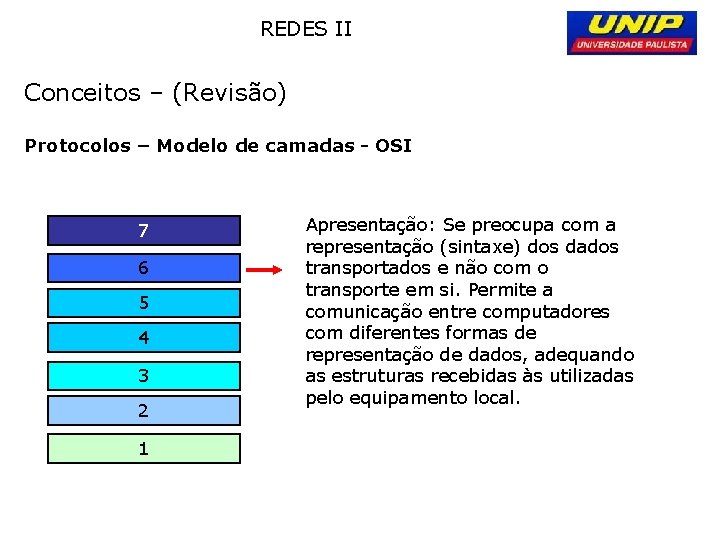

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Apresentação: Se preocupa com a representação (sintaxe) dos dados transportados e não com o transporte em si. Permite a comunicação entre computadores com diferentes formas de representação de dados, adequando as estruturas recebidas às utilizadas pelo equipamento local.

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas - OSI 7 6 5 4 3 2 1 Aplicação: Essa camada fornece aos usuários o acesso ao ambiente distribuído (rede), e traz um conjunto de protocolos já elaborados para realizar funções específicas no ambiente de rede, como por exemplo: HTTP, FTP, TELNET, etc.

REDES II Conceitos – (Revisão) Protocolos – Modelo de camadas

REDES II Conceitos – (Revisão) Protocolo(s) TCP/IP IP - Internet Protocol é um protocolo de camada 3 e é utilizado nas conexões à Internet e em redes locais. (por isso hoje é tão difundido) Por sua simplicidade e grande difusão em todo o mundo está se tornando o protocolo “padrão” das redes convergentes

REDES II Redes Convergentes Redes diferentes para atender necessidades diferentes. . .

REDES II Redes Convergentes Diferenças entre Redes Locais (LAN – Local Area Network) X Redes de Longa Distância (WAN – Wide Area Network)

REDES II Redes Convergentes Diferenças entre Redes LAN – Local Area Network • Extensão geográfica limitada (máx. 1 ou 2 Km); • Instalada integralmente em propriedade do “usuário”; • Não depende de regulamentação governamental; • O “usuário” seleciona o meio físico mais conveniente; • Alta taxa de transferência; • Baixa taxa de erros e baixa latência; Definição Técnica: Uma rede de computadores na qual o tempo de propagação dos sinais elétricos é maior do que o inverso da taxa de transmissão e é menor do que o tempo de transmissão de uma mensagem típica.

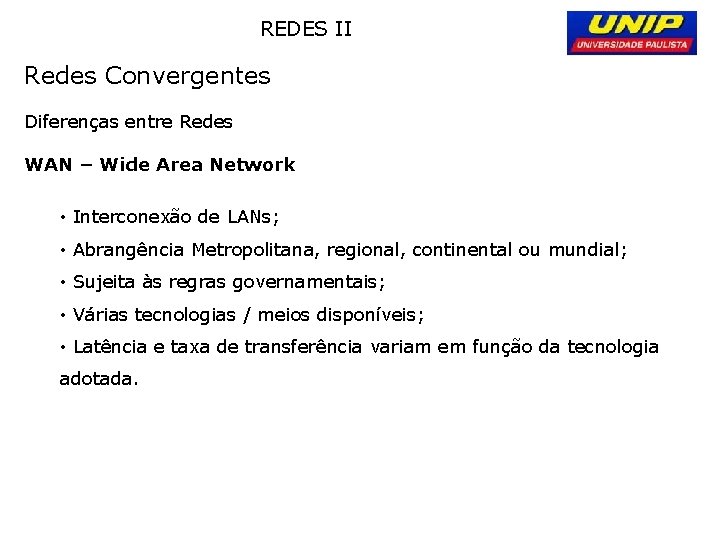

REDES II Redes Convergentes Diferenças entre Redes WAN – Wide Area Network • Interconexão de LANs; • Abrangência Metropolitana, regional, continental ou mundial; • Sujeita às regras governamentais; • Várias tecnologias / meios disponíveis; • Latência e taxa de transferência variam em função da tecnologia adotada.

REDES II Redes Convergentes “Hoje” cada serviço utiliza um meio / rede / canal diferente

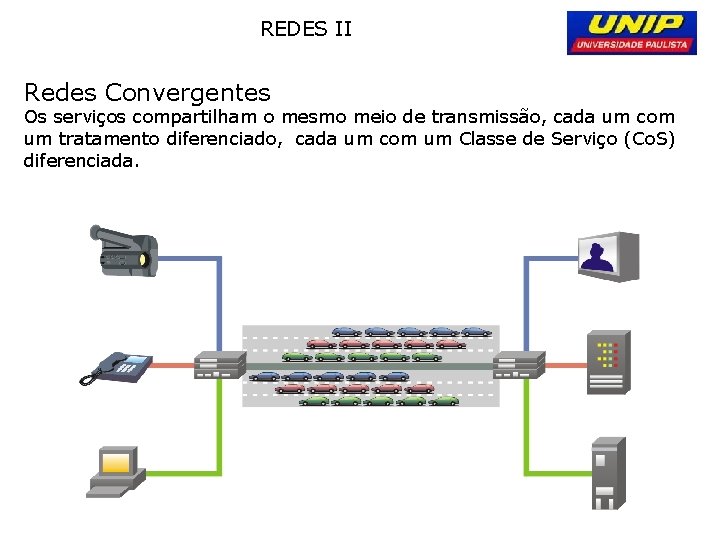

REDES II Redes Convergentes Os serviços compartilham o mesmo meio de transmissão, cada um com um tratamento diferenciado, cada um com um Classe de Serviço (Co. S) diferenciada.

REDES II Histórico Os primeiros artigos sobre o assunto datam do início de 70, com a primeira experiência de transmissão de pacotes IP com áudio, entre a University of Southern Califórnia e o Massachusetts Institute of Technology, em agosto de 1974. A primeira RFC (Request for Comments) sobre pacotes de voz, RFC 741, foi publicada em 1977.

REDES II Redes Convergentes São redes interligadas, com a possibilidade de trafegar dados e voz por meio de um mesmo meio físico. A principal característica de redes convergentes constitui o fato de a voz falada ao telefone não trafegar pelos meios de telefonia comum. Todas as facilidades de voz e dados, num só equipamento. As plataformas são equipamentos integradores das soluções de redes corporativas. Modulares e eficientes, permitem configurar um variado conjunto de serviços e soluções customizadas, desempenhando todas as funções de PABX, correio de mensagens, multiplexação e compactação de voz, roteamento, servidor.

REDES II Redes Convergentes Ambientes convencionais: RNTf WAN IP

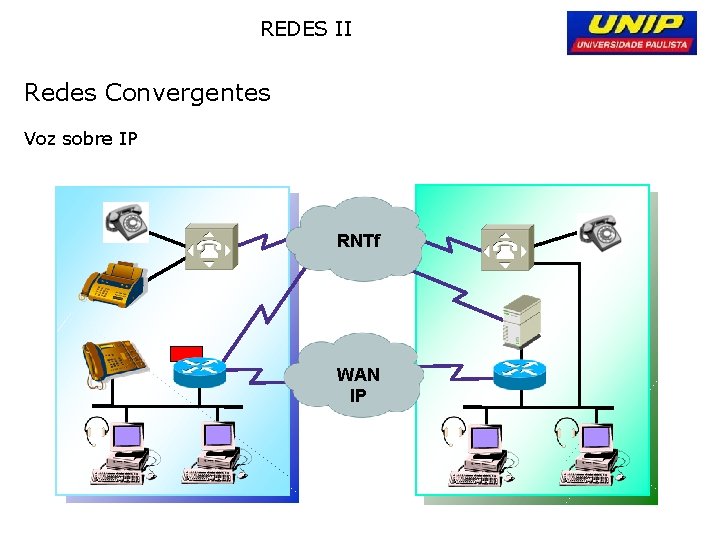

REDES II Redes Convergentes Voz sobre IP RNTf WAN IP

REDES II Redes Convergentes Vantagens: Valor Agregado: Os sistemas, possibilitam a combinação de funções visando uma solução completa e moderna para agregar valor a comunicação corporativa de uma empresa. Economia: significativa redução nos custos com telefonia. Otimização: melhoria do uso do meio físico e ocupação efetiva e ordenada dos recursos de telecomunicações e seus serviços. Racionalização: redução de espaço e facilidade de administração dos equipamentos de telefonia e computação. Sinergia: maior capacidade de gerência de negócios, serviços e monitoração de aplicações, administrando recursos de informática e de telecomunicações.

REDES II DUVIDAS ?
