REDES DE COMUNICAÇÃO : MÓDULO 2 PROTOCOLOS DE COMUNICAÇÃO
ENDEREÇO IP • TRATA-SE DE UMA ESPECIFICAÇÃO QUE PERMITE A COMUNICAÇÃO CONSISTENTE ENTRE COMPUTADORES, MESMO QUE ESTES SEJAM DE PLATAFORMAS DIFERENTES OU ESTEJAM DISTANTES. • O PROTOCOLO APLICADO É O PROTOCOLO/INTERNET PROTOCOLO). TCP/IP (TRANSMISSÃO CONTROLE • O ENDEREÇO IP É UMA SEQUÊNCIA DE NÚMEROS COMPOSTA DE 32 BITS = UM CONJUNTO DE QUATRO GRUPOS DE 8 BITS. • CADA CONJUNTO É SEPARADO POR UM PONTO E RECEBE O NOME DE OCTETO OU SIMPLESMENTE BYTE. 2
EXEMPLO: 172. 31. 110. 10 • CADA OCTETO É FORMADO POR, NO MÁXIMO, 3 CARACTERES, SENDO QUE CADA UM PODE IR DE 0 A 255. • OS 2 PRIMEIROS OCTETOS DE UM ENDEREÇO IP GERALMENTE SÃO USADOS PARA IDENTIFICAR A REDE. • OS ÚLTIMOS 2 OCTETOS SÃO USADOS NA IDENTIFICAÇÃO DE COMPUTADORES DENTRO DA REDE. • HTTP: //WWW. OMEUIP. COM/ 3
CLASSES DE ENDEREÇOS OS ENDEREÇOS IP USADOS EM REDES LOCAIS SÃO SEMELHANTES AOS IPS DA INTERNET, POR ISSO USA-SE UM PADRÃO CONHECIDO COMO IANA (INTERNET ASSIGNED NUMBERS AUTHORITY) PARA A DISTRIBUIÇÃO DE ENDEREÇOS NESTAS REDES. DETERMINADAS FAIXAS DE IP SÃO USADAS PARA REDES LOCAIS, ENQUANTO OUTRAS SÃO USADAS NA INTERNET. O PADRÃO IANA DIVIDE A UTILIZAÇÃO DE IPS PARA REDES EM 3 CLASSES PRINCIPAIS (A, B, C) E 2 SECUNDÁRIAS (D, E). ESSA DIVISÃO FOI FEITA PARA EVITAR O DESPERDÍCIO DE ENDEREÇOS IPS.

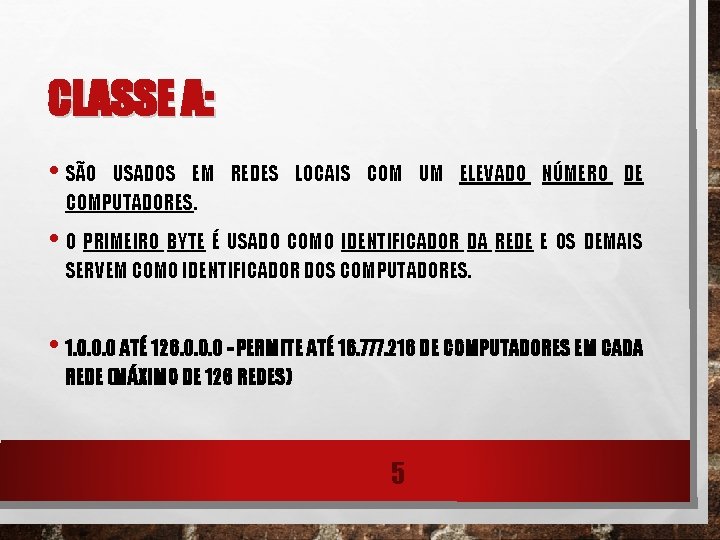

CLASSE A: • SÃO USADOS EM REDES LOCAIS COM UM ELEVADO NÚMERO DE COMPUTADORES. • O PRIMEIRO BYTE É USADO COMO IDENTIFICADOR DA REDE E OS DEMAIS SERVEM COMO IDENTIFICADOR DOS COMPUTADORES. • 1. 0. 0. 0 ATÉ 126. 0. 0. 0 - PERMITE ATÉ 16. 777. 216 DE COMPUTADORES EM CADA REDE (MÁXIMO DE 126 REDES) 5
CLASSE B: • SÃO USADOS NOS CASOS ONDE A QUANTIDADE DE REDES É EQUIVALENTE OU SEMELHANTE À QUANTIDADE DE COMPUTADORES. • USAM-SE OS 2 PRIMEIROS BYTES DO ENDEREÇO IP PARA IDENTIFICAR A REDE E OS RESTANTES PARA IDENTIFICAR OS COMPUTADORES. • 128. 0. 0. 0 ATÉ 191. 255. 0. 0 - PERMITE ATÉ 65. 536 COMPUTADORES EM UMA REDE (MÁXIMO DE 16. 384 REDES) 6
CLASSE C: • SÃO USADOS EM LOCAIS QUE REQUEREM GRANDE QUANTIDADE DE REDES, MAS COM POUCAS MÁQUINAS EM CADA UMA. • OS 3 PRIMEIROS BYTES SÃO USADOS PARA IDENTIFICAR A REDE E O ÚLTIMO É UTILIZADO PARA IDENTIFICAR AS MÁQUINAS. • 192. 0. 0. 0 ATÉ 223. 255. 254 - PERMITE ATÉ 256 COMPUTADORES EM UMA REDE (MÁXIMO DE 2. 097. 150 REDES) 7 06/12/2020
CLASSES D E E: • QUANTO ÀS CLASSES D E E, ELAS EXISTEM POR MOTIVOS ESPECIAIS: A PRIMEIRA É USADA PARA A PROPAGAÇÃO DE PACOTES ESPECIAIS PARA A COMUNICAÇÃO ENTRE OS COMPUTADORES, ENQUANTO A SEGUNDA ESTÁ RESERVADA PARA APLICAÇÕES FUTURAS OU EXPERIMENTAIS. • VALE FRISAR QUE HÁ VÁRIOS OUTROS BLOCOS DE ENDEREÇOS RESERVADOS PARA FINS ESPECIAIS. POR EXEMPLO, O ENDEREÇO 127. 0. 0. 1 SEMPRE SE REFERE À PRÓPRIA MÁQUINA, ISTO É, AO PRÓPRIO HOST, RAZÃO ESTA QUE O LEVA A SER CHAMADO DE LOCALHOST. • CLASSE D: 224. 0. 0. 0 ATÉ 239. 255 – MULTICAST • CLASSE E: 240. 0 ATÉ 255 MULTICAST RESERVADO 8 06/12/2020
MÁSCARA DE SUB-REDE • ESPECIFICA A CLASSE DE ENDEREÇOS IP QUE ESTÃO A SER UTILIZADOS NUMA REDE. • SE, POR EXEMPLO, UM BYTE É USADO PARA IDENTIFICAÇÃO DA REDE, TAL BYTE NA MÁSCARA DE SUB-REDE SERÁ 255. MAS, SE UM BYTE É USADO PARA IDENTIFICAÇÃO DE UM COMPUTADOR E NÃO DE UMA REDE, SEU VALOR NA MÁSCARA DE SUB-REDE É 0 (ZERO). 9
EXEMPLO Vídeo explicativo: http: //www. youtube. com/watch? v=EYQu 7 u. NKv. Yg&feature=relmfu 10
IP ESTÁTICO E IP DIN MICO • IP ESTÁTICO (OU FIXO) => É UM NÚMERO IP DADO PERMANENTEMENTE A UM COMPUTADOR, OU SEJA, SEU IP NÃO MUDA, EXCEPTO SE TAL ACÇÃO FOR FEITA MANUALMENTE. • IP DIN MICO => É UM NÚMERO QUE É DADO A UM COMPUTADOR QUANDO ESTE SE LIGA À REDE, MAS QUE MUDA TODA VEZ QUE HÁ UMA NOVA LIGAÇÃO. 11
DOMÍNIO • TODOS OS SITES DA INTERNET POSSUEM IP. NESTE CASO, É USADO IP ESTÁTICO. O DOMÍNIO CONSISTE NUMA FORMA MAIS FÁCIL DE ACEDER A SITES DO QUE PELO SEU IP. ESSE RECURSO É COMO UM "NOME" DADO AO IP. • SENDO ASSIM, QUANDO SE DIGITA NO NAVEGADOR O DOMÍNIO, UM SERVIDOR DA INTERNET DO SEU PROVEDOR CHAMADO DNS (DOMAIN NAME SYSTEM SISTEMA DE NOMES DE DOMÍNIOS), DESCOBRE QUAL O IP QUE ESTÁ RELACIONADO COM O SITE QUE DIGITOU E DIRECCIONA O SEU COMPUTADOR PARA O SITE. 12

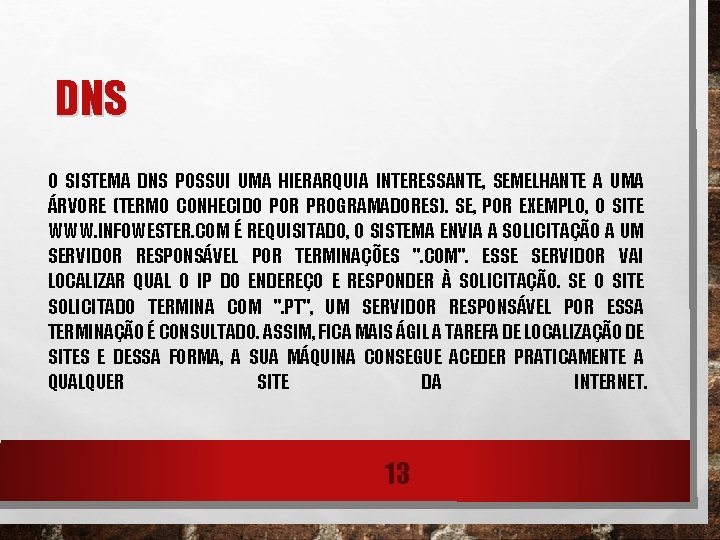

DNS O SISTEMA DNS POSSUI UMA HIERARQUIA INTERESSANTE, SEMELHANTE A UMA ÁRVORE (TERMO CONHECIDO POR PROGRAMADORES). SE, POR EXEMPLO, O SITE WWW. INFOWESTER. COM É REQUISITADO, O SISTEMA ENVIA A SOLICITAÇÃO A UM SERVIDOR RESPONSÁVEL POR TERMINAÇÕES ". COM". ESSE SERVIDOR VAI LOCALIZAR QUAL O IP DO ENDEREÇO E RESPONDER À SOLICITAÇÃO. SE O SITE SOLICITADO TERMINA COM ". PT", UM SERVIDOR RESPONSÁVEL POR ESSA TERMINAÇÃO É CONSULTADO. ASSIM, FICA MAIS ÁGIL A TAREFA DE LOCALIZAÇÃO DE SITES E DESSA FORMA, A SUA MÁQUINA CONSEGUE ACEDER PRATICAMENTE A QUALQUER SITE DA INTERNET. 13

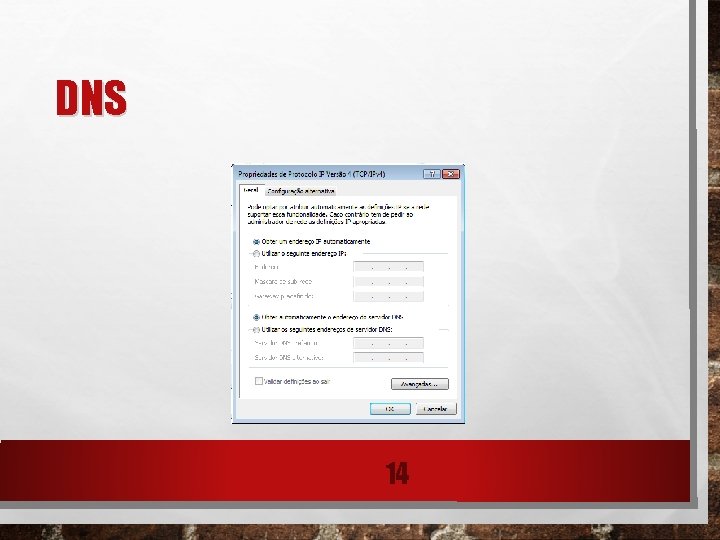

DNS 14

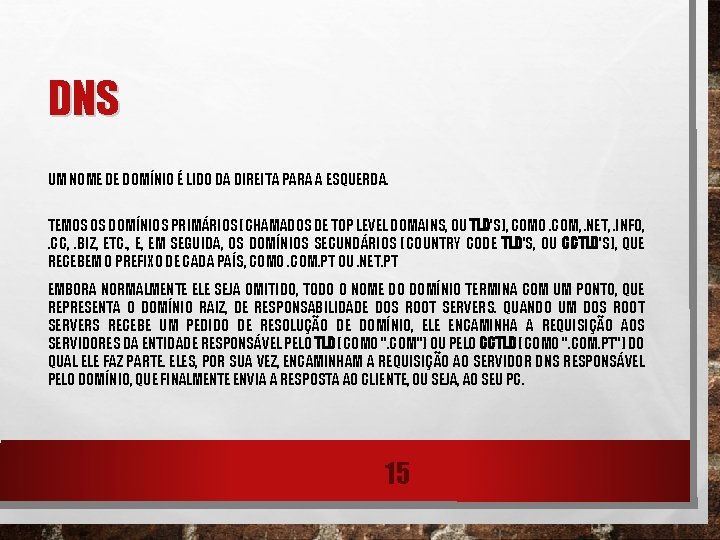

DNS UM NOME DE DOMÍNIO É LIDO DA DIREITA PARA A ESQUERDA. TEMOS OS DOMÍNIOS PRIMÁRIOS (CHAMADOS DE TOP LEVEL DOMAINS, OU TLD'S), COMO. COM, . NET, . INFO, . CC, . BIZ, ETC. , E, EM SEGUIDA, OS DOMÍNIOS SECUNDÁRIOS (COUNTRY CODE TLD'S, OU CCTLD'S), QUE RECEBEM O PREFIXO DE CADA PAÍS, COMO. COM. PT OU. NET. PT EMBORA NORMALMENTE ELE SEJA OMITIDO, TODO O NOME DO DOMÍNIO TERMINA COM UM PONTO, QUE REPRESENTA O DOMÍNIO RAIZ, DE RESPONSABILIDADE DOS ROOT SERVERS. QUANDO UM DOS ROOT SERVERS RECEBE UM PEDIDO DE RESOLUÇÃO DE DOMÍNIO, ELE ENCAMINHA A REQUISIÇÃO AOS SERVIDORES DA ENTIDADE RESPONSÁVEL PELO TLD (COMO ". COM") OU PELO CCTLD (COMO ". COM. PT") DO QUAL ELE FAZ PARTE. ELES, POR SUA VEZ, ENCAMINHAM A REQUISIÇÃO AO SERVIDOR DNS RESPONSÁVEL PELO DOMÍNIO, QUE FINALMENTE ENVIA A RESPOSTA AO CLIENTE, OU SEJA, AO SEU PC. 15
IPV 4 E IPV 6 • O IPV 4 CONSISTE NUM SISTEMA DE 32 BITS, CUJOS ENDEREÇOS IP SÃO DIVIDIDOS EM QUATRO OCTETOS (OU BYTES) SEPARADOS POR PONTOS FAZENDO UM CÁLCULO, DESCOBRE-SE QUE HÁ DISPONÍVEL 4. 294. 967. 296 DE POSSIBILIDADES PARA ENDEREÇOS IP. ESSE NÚMERO, APESAR DE GRANDE, TENDE A SER CADA VEZ MAIS LIMITADO, UMA VEZ QUE O USO DE ENDEREÇOS IP AUMENTA CONSTANTEMENTE. • POR CAUSA DISSO, UMA NOVA VERSÃO DO IP FOI DESENVOLVIDA E ESTÁ A SER APRIMORADA: O IPV 6. ESSE PADRÃO PROMETE EXPANDIR BASTANTE O NÚMERO DE IPS DISPONÍVEIS, JÁ QUE USA 128 BITS. O IPV 6 JÁ É SUPORTADO PELA MAIORIA DOS SISTEMAS OPERACIONAIS RECENTES, COMO O WINDOWS VISTA, O MAC OS X E AS DISTRIBUIÇÕES ACTUAIS DO LINUX. COM ISSO, TEORICAMENTE, A QUANTIDADE DE ENDEREÇOS DISPONÍVEIS PODE CHEGAR A 340. 282. 366. 920. 938. 463. 374. 607. 431. 768. 211. 456, UM NÚMERO ABSURDAMENTE ALTO! 16

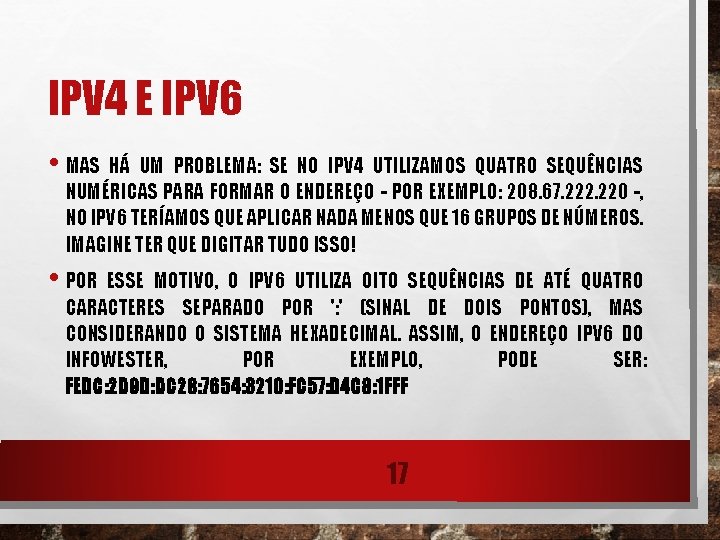

IPV 4 E IPV 6 • MAS HÁ UM PROBLEMA: SE NO IPV 4 UTILIZAMOS QUATRO SEQUÊNCIAS NUMÉRICAS PARA FORMAR O ENDEREÇO - POR EXEMPLO: 208. 67. 222. 220 -, NO IPV 6 TERÍAMOS QUE APLICAR NADA MENOS QUE 16 GRUPOS DE NÚMEROS. IMAGINE TER QUE DIGITAR TUDO ISSO! • POR ESSE MOTIVO, O IPV 6 UTILIZA OITO SEQUÊNCIAS DE ATÉ QUATRO CARACTERES SEPARADO POR ': ' (SINAL DE DOIS PONTOS), MAS CONSIDERANDO O SISTEMA HEXADECIMAL. ASSIM, O ENDEREÇO IPV 6 DO INFOWESTER, POR EXEMPLO, PODE SER: FEDC: 2 D 9 D: DC 28: 7654: 3210: FC 57: D 4 C 8: 1 FFF 17
DHCP O DHCP ("DYNAMIC HOST CONFIGURATION PROTOCOL" OU "PROTOCOLO DE CONFIGURAÇÃO DIN MICA DE ENDEREÇOS DE REDE") PERMITE QUE TODOS OS PCS DA REDE RECEBAM AS SUAS CONFIGURAÇÕES DE REDE AUTOMATICAMENTE A PARTIR DE UM SERVIDOR CENTRAL, SEM SER NECESSÁRIO CONFIGURAR OS ENDEREÇOS MANUALMENTE. INICIALMENTE, O PC NÃO SABE QUEM É, NÃO POSSUI UM ENDEREÇO IP E NÃO SABE SEQUER QUAL É O ENDEREÇO DO SERVIDOR DHCP DA REDE. ENTÃO ENVIA UM PACOTE DE BROADCAST ENDEREÇADO AO IP 255, QUE É TRANSMITIDO PELO SWITCH PARA TODOS OS COMPUTADORES DA REDE. O SERVIDOR DHCP RECEBE ESTE PACOTE E RESPONDE COM UM PACOTE ENDEREÇADO AO ENDEREÇO IP 0. 0, QUE TAMBÉM É TRANSMITIDO PARA TODAS AS ESTAÇÕES. APESAR DISSO, APENAS A ESTAÇÃO QUE ENVIOU A SOLICITAÇÃO LERÁ O PACOTE, POIS ELE É ENDEREÇADO AO ENDEREÇO MAC DA PLACA DE REDE. QUANDO O PC RECEBE UM PACOTE DESTINADO A UM ENDEREÇO MAC DIFERENTE DO SEU, IGNORA A TRANSMISSÃO. DENTRO DO PACOTE ENVIADO PELO SERVIDOR DHCP ESTÃO ESPECIFICADOS O ENDEREÇO IP, MÁSCARA, GATEWAY E SERVIDORES DNS QUE SERÃO USADOS PELO PC. 18

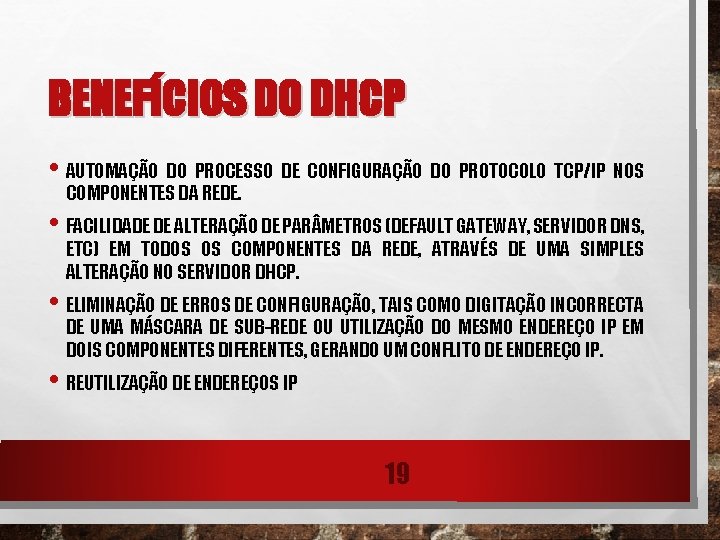

BENEFÍCIOS DO DHCP • AUTOMAÇÃO DO PROCESSO DE CONFIGURAÇÃO DO PROTOCOLO TCP/IP NOS COMPONENTES DA REDE. • FACILIDADE DE ALTERAÇÃO DE PAR METROS (DEFAULT GATEWAY, SERVIDOR DNS, ETC) EM TODOS OS COMPONENTES DA REDE, ATRAVÉS DE UMA SIMPLES ALTERAÇÃO NO SERVIDOR DHCP. • ELIMINAÇÃO DE ERROS DE CONFIGURAÇÃO, TAIS COMO DIGITAÇÃO INCORRECTA DE UMA MÁSCARA DE SUB-REDE OU UTILIZAÇÃO DO MESMO ENDEREÇO IP EM DOIS COMPONENTES DIFERENTES, GERANDO UM CONFLITO DE ENDEREÇO IP. • REUTILIZAÇÃO DE ENDEREÇOS IP 19
DHCP PODE ASSISTIR A UM VÍDEO EXPLICATIVO EM: HTTP: //WWW. YOUTUBE. COM/WATCH? V=7 PU 9 IHOJRM 4&FEATURE=RELMFU 20
