Redes de Computadores Introduo s Redes de Computadores

Redes de Computadores Introdução às Redes de Computadores

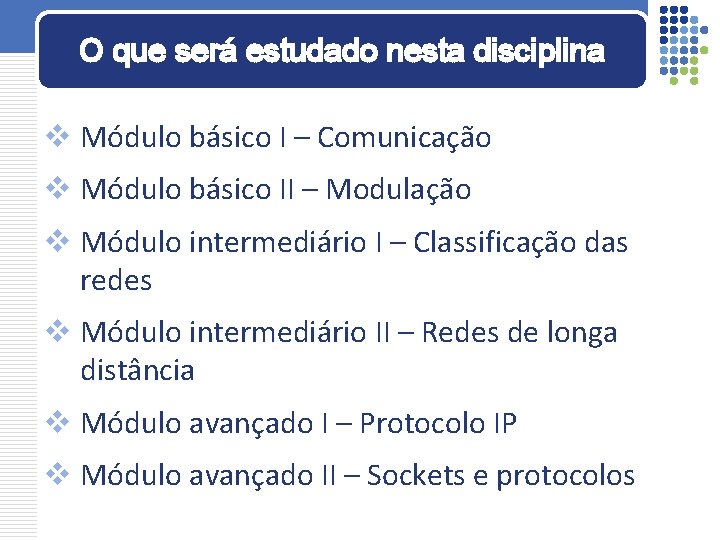

O que será estudado nesta disciplina v Módulo básico I – Comunicação v Módulo básico II – Modulação v Módulo intermediário I – Classificação das redes v Módulo intermediário II – Redes de longa distância v Módulo avançado I – Protocolo IP v Módulo avançado II – Sockets e protocolos

Usos de Rede de Computadores v Aplicações empresariais: § Compartilhamento de recursos (programas, equipamentos, dados). § Comunicação Cliente-Servidor. § Meio de comunicação (e-mail, videoconferência). § Comércio eletrônico usando Internet.

Usos de Rede de Computadores Modelo de comunicação Cliente-Servidor

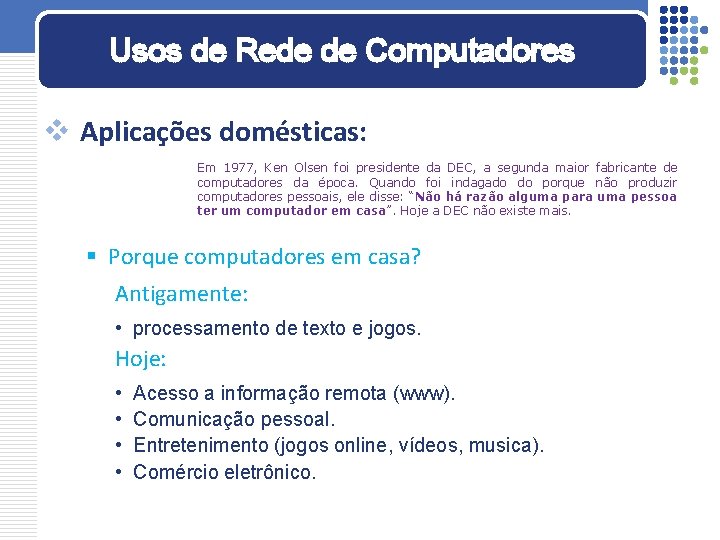

Usos de Rede de Computadores v Aplicações domésticas: Em 1977, Ken Olsen foi presidente da DEC, a segunda maior fabricante de computadores da época. Quando foi indagado do porque não produzir computadores pessoais, ele disse: “Não há razão alguma para uma pessoa ter um computador em casa”. Hoje a DEC não existe mais. § Porque computadores em casa? Antigamente: • processamento de texto e jogos. Hoje: • • Acesso a informação remota (www). Comunicação pessoal. Entretenimento (jogos online, vídeos, musica). Comércio eletrônico.

Usos de Rede de Computadores Modelo de comunicação P 2 P (peer-to-peer)

Usos de Rede de Computadores v Usuários móveis (mobile): § Notebooks, palms, celulares, tablets. § Porque conexão o tempo todo? Antigamente: • Escritório portátil. Hoje: • • Acesso a informação remota (www). Comunicação pessoal. Entretenimento (jogos online, vídeos, musica). Comércio eletrônico.

Usos de Rede de Computadores v Wireless x Computação móvel: Wireless Mobile Aplicações Não Computador desktop em escritórios. Não Sim Um notebook usado em quarto de hotel. Sim Não Redes sem fio em construções que não permitem instalação de cabos. Sim Smartphone para anotar pedidos, vendas etc.

Definição v Uma rede de computadores consiste em dois ou mais computadores interconectados com o objetivo de permitir a comunicação e o compartilhamento de dados, recursos e serviços. v É comum a existência de redes que interligam várias outras redes de menores dimensões.

Requisitos para a comunicação v Um transmissor e um receptor. v Protocolos: mesma linguagem de comunicação. v Dispositivos da rede: nós de rede v Canal de comunicação: meios de rede Transmissor P R O T O C O L O Canal de comunicação P R O T O C O L O Receptor

Formas de Transmissão v A informação é transmitida por um meio de comunicação. v O meio mais comum é o elétrico por intermédio de um fio de metal onde o sinal se propaga levando consigo a informação. v A informação também pode ser transmitida por ondas eletromagnéticas (rádio, microondas e satélite) ou pela luz (fibra ótica).

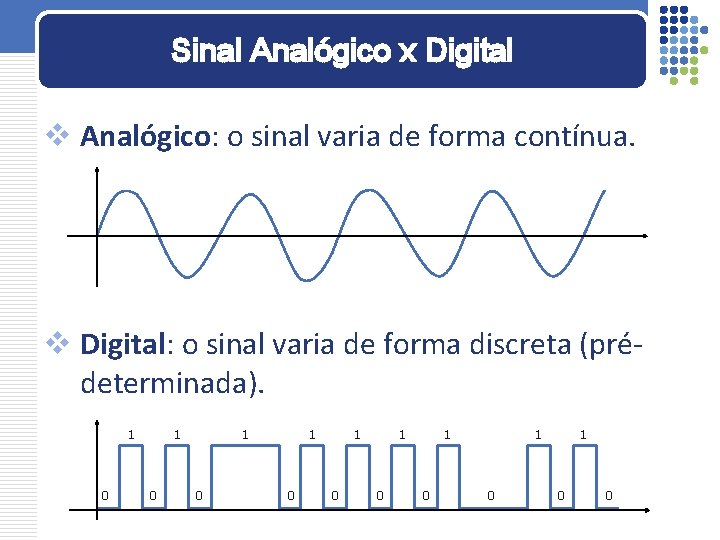

Sinal Analógico x Digital v Analógico: o sinal varia de forma contínua. v Digital: o sinal varia de forma discreta (prédeterminada). 1 0 1 0 1 0 0

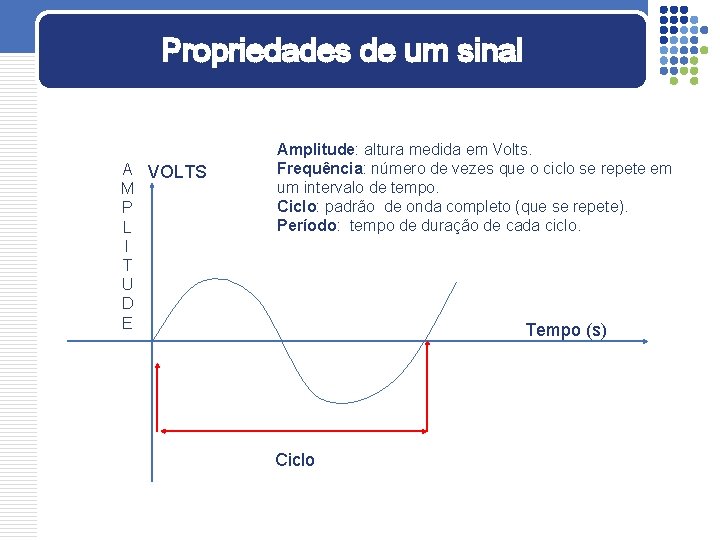

Propriedades de um sinal A VOLTS M P L I T U D E Amplitude: altura medida em Volts. Frequência: número de vezes que o ciclo se repete em um intervalo de tempo. Ciclo: padrão de onda completo (que se repete). Período: tempo de duração de cada ciclo. Tempo (s) Ciclo

Tecnologias de transmissão v Redes de Difusão: § Apenas um canal de comunicação compartilhado entre todos os computadores.

Tecnologias de transmissão v Redes Ponto-a-Ponto: § Comunicação aos pares, a mensagem no ponto A pode passar por intermediários até chegar ao ponto B. router-router Host-router

Tecnologias de transmissão v Redes Multiponto: § Um único ponto de origem e vários pontos de destino.

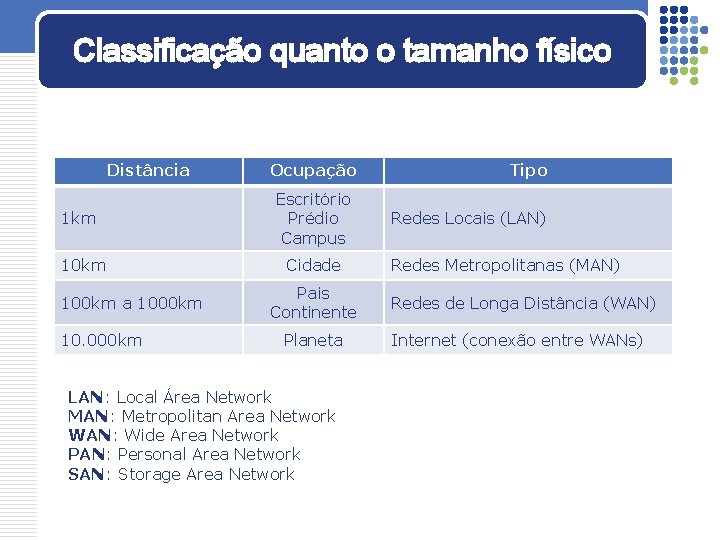

Classificação quanto o tamanho físico Distância 1 km 100 km a 1000 km 10. 000 km Ocupação Escritório Prédio Campus Cidade Pais Continente Planeta LAN: Local Área Network MAN: Metropolitan Area Network WAN: Wide Area Network PAN: Personal Area Network SAN: Storage Area Network Tipo Redes Locais (LAN) Redes Metropolitanas (MAN) Redes de Longa Distância (WAN) Internet (conexão entre WANs)

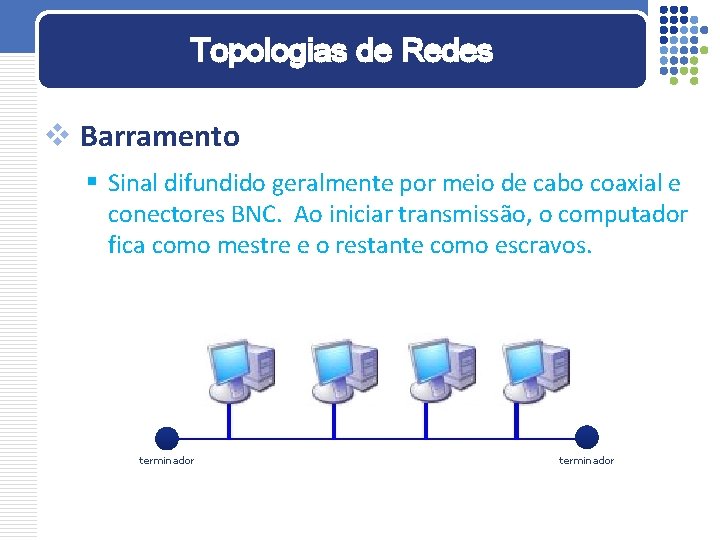

Topologias de Redes v Barramento § Sinal difundido geralmente por meio de cabo coaxial e conectores BNC. Ao iniciar transmissão, o computador fica como mestre e o restante como escravos. terminador

Topologias de Redes v Anel § Computadores são interligados a um cabo compartilhado, formando um anel lógico. § Cada nó tem sua vez para enviar e receber informações através de um token (ficha).

Topologias de Redes v Estrela § Todas as máquinas da rede se ligam a um ponto central, que é responsável pela passagem de todos os dados.

Componentes Físicos de uma Rede

Componentes Físicos de uma Rede

Componentes Físicos de uma Rede v HUB ou Concentrador § Recebe dados vindos de um computador e transmite a todas os outros computadores. § No momento em que isso ocorre, nenhum outro computador consegue enviar sinal. B A C D

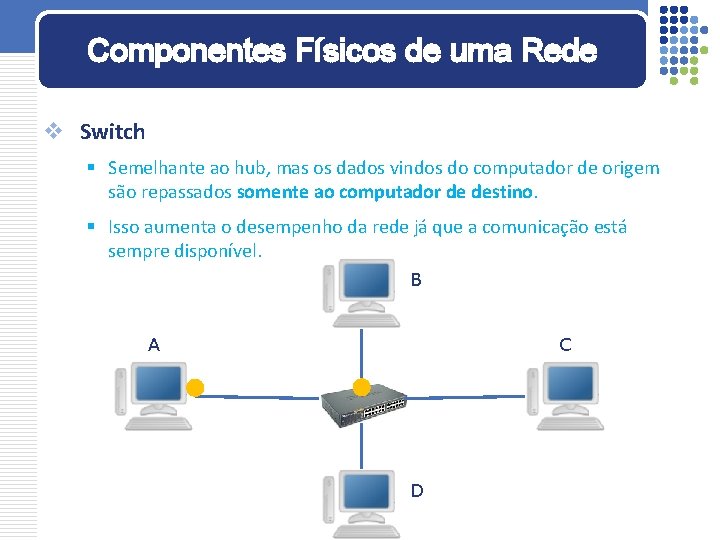

Componentes Físicos de uma Rede v Switch § Semelhante ao hub, mas os dados vindos do computador de origem são repassados somente ao computador de destino. § Isso aumenta o desempenho da rede já que a comunicação está sempre disponível. B A C D

Componentes Físicos de uma Rede v Router ou Roteador § Além de poder fazer a mesma função do Switch, também tem a capacidade de escolher a melhor rota que um determinado pacote de dados deve seguir para chegar em seu destino. § É como se a rede fosse uma cidade grande e o roteador escolhesse os caminhos mais curtos e menos congestionados.

Modos de transmissão v Simplex v Half-Duplex v Full-Duplex

Próximo Assunto Modelo de Referência OSI
