Redes de Computadoras avanzado 5º año CRD Curso 2017 -2018 Prof. Arlety García

Actividad #1 Introducción al Curso. Modelo OSI.

Sumario: 1. Introducción al curso. - Definición de red, clasificación. 2. Modelo OSI 3. Orientaciones para los temas de Investigación.

Objetivos Describir las diferentes arquitecturas de redes de computadoras, los principios para la administración de las mismas y ser capaz de explotar sus prestaciones. Describir los fundamentos de las comunicaciones mediante computadoras y la calidad de servicio en las mismas.

Contenido y Formato del curso Actividad 1: Modelo OSI. Actividad 2: Estándares Actividad 3: Arquitectura TCP/IP. Direccionamiento. Actividad 4: Arquitectura TCP/IP. Enrutamiento. Actividad 5: Evaluación.

Sistema de evaluación Desarrollo de temas de investigación

Bibliografía

Definición de Red, clasificación

En el siglo XX la Tecnología clave ha sido la recolección, procesamiento y distribución de la información. A finales del siglo pasado ocurrió una rápida convergencia entre la Informática, Electrónica y las Comunicaciones. Y las diferencias entre captura, transporte almacenamiento y procesamiento de la información están desapareciendo con rapidez.

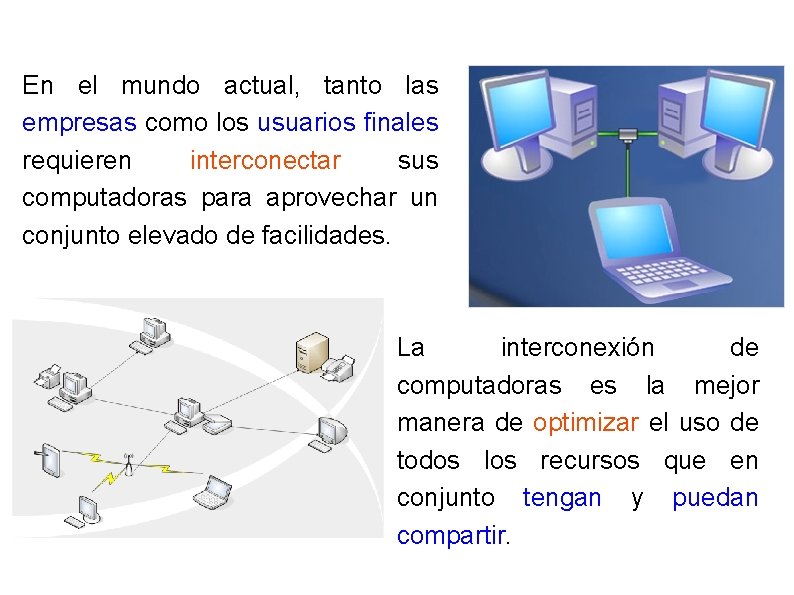

En el mundo actual, tanto las empresas como los usuarios finales requieren interconectar sus computadoras para aprovechar un conjunto elevado de facilidades. La interconexión de computadoras es la mejor manera de optimizar el uso de todos los recursos que en conjunto tengan y puedan compartir.

Hoy en día, como nunca antes, el ser social necesita estar informado. Para estudiar problemas y tomas de decisiones es necesario disponer de datos precisos, en el lugar y en el instante preciso. En gran medida se logra lo anterior con las redes de computadoras.

Hoy en día, como nunca antes, el ser social necesita estar informado. Para estudiar problemas y tomas de decisiones es necesario disponer de datos precisos, en el lugar y en el instante preciso. En gran medida se logra lo anterior con las redes de computadoras. Red de computadoras: Conjunto de computadoras interconectadas entre si ocacional o permanentemente para compartir recursos de hardware y software.

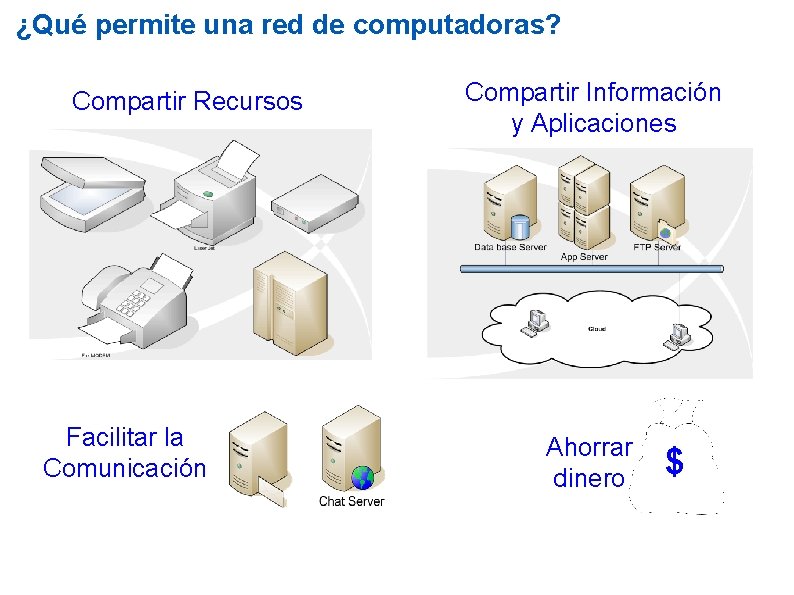

¿Qué permite una red de computadoras? Compartir Recursos Facilitar la Comunicación Compartir Información y Aplicaciones Ahorrar dinero $

Clasificación de las redes

Clasificación de las Redes de Computadoras 1. - Por la cobertura geográfica MAN LAN WAN

Clasificación de las Redes de Computadoras 1. - Por la cobertura geográfica MAN WAN LAN PAN

Clasificación de las Redes de Computadoras 2. - Por su velocidad de transmisión De banda de voz (hasta 33, 6 Kb/s) De banda estrecha (desde 56 Kb/s hasta 1, 5 Mb/s) De banda ancha (desde 1. 5 Mb/s hasta 45 Mb/s) De banda amplia (más de 45 Mb/s) (Pudiendo ser terrestres o por satélite). 3. - Por el sistema de conmutación utilizado Redes de conmutación de circuitos Redes de conmutación de paquetes

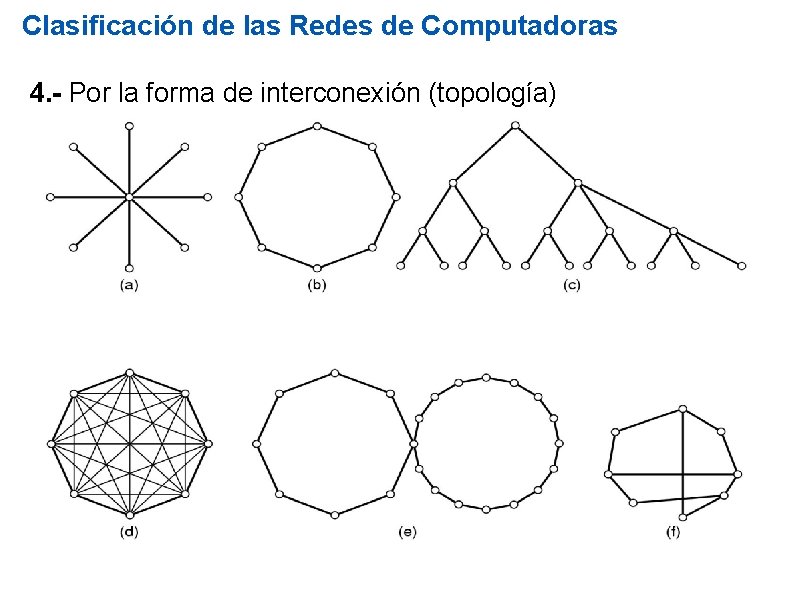

Clasificación de las Redes de Computadoras 4. - Por la forma de interconexión (topología)

Redes de difusión Existen mecanismos de difusión y multidifusión un solo canal de comunicación compartido por todas las máquinas Un campo de dirección dentro del mensaje indica a quien se dirige. Las máquinas verifican este campo e ignoran o aceptan el paquete según esté o no dirigido a ellas

Redes Punto a Punto muchas conexiones entre pares individuales de máquinas Para ir del origen al destino, un mensaje puede requerir visitar una o mas máquinas intermedias Trayectorias de los mensajes múltiples, por lo que los algoritmos de ruteo tienen un papel fundamental

Componentes de una Red Servidores NIC NOS Nodos de la Red Medios de Transmisión Dispositivos de interconexión

2 Modelo OSI

Historia del modelo OSI • Durante los años 60 y 70 se crearon muchas tecnologías de redes diferentes construidos en una arquitectura monolítica. • El diseño original de Internet disponía un esquema de 4 capas. • A finales de los 70 la ISO comienza a desarrollar estándares de comunicación de datos que promovieran la accesibilidad universal. • A principios de los 80 hubo un enorme crecimiento en la cantidad y tamaño de las redes. • A mediados de los 80 las empresas comienzan a sufrir las consecuencias y las redes tenían dificultades para intercambiar información. • La ISO investigó modelos de redes para encontrar un conjunto de reglas aplicables de forma general a todas las redes. El resultado de estos esfuerzos es el modelo OSI. • En 1984 OSI paso a ser un estándar internacional para las comunicaciones en red.

Modelo de Referencia OSI El modelo OSI no es una arquitectura de red, debido a que no especifica los protocolos y servicios a ser usados en cada nivel. Solo dice que debe hacer cada nivel. De esta manera la ISO ha producido estándares para todos los niveles del modelo, aunque no forman parte del mismo. Cada estándar se ha publicado de manera separada.

Modelo de referencia OSI • • • Estructura multinivel Puntos de acceso Dependencias de niveles Encabezados Unidades de información Transmisión de los datos

Capas del modelo OSI

Capa Física • Transmitir el flujo de bits a través del medio de transmisión. • Se encarga de las conexiones físicas de la computadora hacia la red: - El medio o medios físicos por los que va a viajar la comunicación (medios guiados: cable coaxial, par trenzado y fibra óptica; medios no guiados: radio, infrarrojos, microondas, láser y otras redes inalámbricas) - Características del medio (ejemplo: tipo de cable o calidad del mismo. - Aspectos mecánicos de las conexiones y terminales, tipo de conectores normalizados o en su caso tipo de antena; etc. ) - La forma en la que se transmite la información (codificación de señal, niveles de tensión/intensidad de corriente eléctrica, modulación, tasa binaria, etc. - La velocidad de transmisión, si ésta es uni o bidireccional (símplex, dúplex o full-dúplex).

Capa de Enlace • Traslada mensajes hacia y desde la capa física a la capa de red. • Se ocupa de: - El direccionamiento físico - La topología de la red - El acceso a la red - El control de errores - La distribución ordenada de tramas - Control de flujo.

Capa de Enlace Esta capa fue diseñada originalmente para enlaces punto a punto, en los cuales hay que aplicar un control de flujo para el envío continuo de grandes cantidades de información. Para las redes de difusión (redes en las que muchos ordenadores comparten un mismo medio de transmisión) fue necesario diseñar la llamada subcapa de acceso al medio.

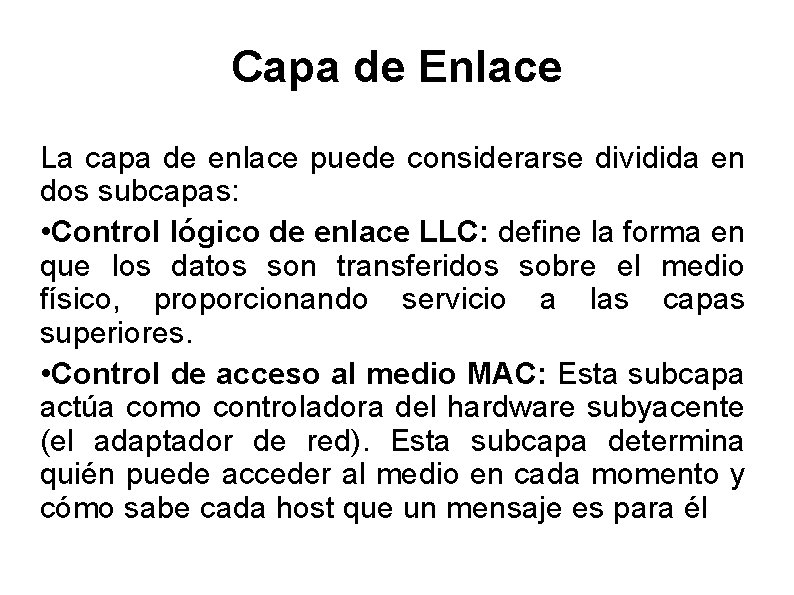

Capa de Enlace La capa de enlace puede considerarse dividida en dos subcapas: • Control lógico de enlace LLC: define la forma en que los datos son transferidos sobre el medio físico, proporcionando servicio a las capas superiores. • Control de acceso al medio MAC: Esta subcapa actúa como controladora del hardware subyacente (el adaptador de red). Esta subcapa determina quién puede acceder al medio en cada momento y cómo sabe cada host que un mensaje es para él

Estándares IEEE 802 IEEE CSMA/CD Físico Banda Base 10 Mbps Token Bus Banda Ancha 10 Mbps Token Ring Banda Base 416 Mbps 802. 3 u MAC 802. 3 Enlace 802. 5 IEEE 802. 2 LLC: Control de Enlace Lógico LLC 802. 4 OSI Fast Ethernet Banda Base 100 Mbps

Capa de Red • Su función principal es encaminar los paquetes desde el origen a su destino. - Los mensajes se fragmentan en paquetes y cada uno se envía de forma independiente. - Define la estructura de direcciones y rutas de Internet. - Unifica redes heterogéneas. • Realiza control de la congestión de la red.

¿Qué es un protocolo de comunicación? Conjunto de reglas para entablar y mantener una comunicación. ¿Qué es un estándar o norma de comunicación?

Tipo direccion más baja direccion más alta A 0. 1. 0. 0 126. 0. 0. 0 B 128. 0. 0. 0 191. 255. 0. 0 C 192. 0. 1. 0 223. 255. 0 D 224. 0. 0. 0 239. 255 E 240. 0 247. 255 Espacio de Direcciones Privadas Clase A 10. 0 a 10. 255 Clase B 172. 16. 0. 0 a 172. 31. 255 Clase C 192. 168. 0. 0 a 192. 168. 255

3 Orientaciones para los Trabajos de Investigación

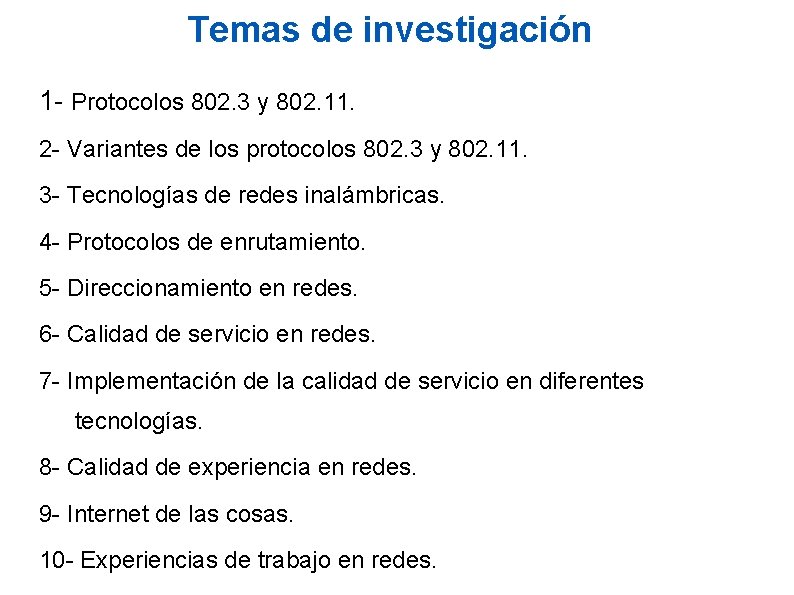

Temas de investigación 1 - Protocolos 802. 3 y 802. 11. 2 - Variantes de los protocolos 802. 3 y 802. 11. 3 - Tecnologías de redes inalámbricas. 4 - Protocolos de enrutamiento. 5 - Direccionamiento en redes. 6 - Calidad de servicio en redes. 7 - Implementación de la calidad de servicio en diferentes tecnologías. 8 - Calidad de experiencia en redes. 9 - Internet de las cosas. 10 - Experiencias de trabajo en redes.

Diga a qué capa del modelo OSI corresponden las siguientes funciones. • Transferencia fiable de bloques de información entre equipos directamente conectados. • Servicios a las aplicaciones. • Transferencia fiable extremo a extremo. Ofrece una calidad de servicio uniforme. • Transferencia entre sistemas abiertos no directamente conectados.

Diga a qué capa del modelo OSI corresponden las siguientes funciones. • Organizar y sincronizar el diálogo entre entidades de aplicación. • Compatibilidad en la representación de los datos. • Transmisión y recepción de unidades básicas de información (bits) sobre líneas físicas de transmisión.

Conclusiones • Las redes de computadoras son un conjunto de computadoras interconectadas entre si ocacional o permanentemente para compartir recursos de hardware y software. • El modelo de referencia OSI constituye la base para describir el funcionamiento de las redes, teniendo como objetivo la interconexión de redes heterogéneas. • El modelo OSI se divide en 7 capas para realizar sus funciones, las mismas son: física, enlace de datos, red, transporte, sesión, presentación y aplicación.
