Rede de Computadores MATA 85 Redes de Computadores

Rede de Computadores MATA 85 – Redes de Computadores II Universidade Federal da Bahia Instituto de Matemática Departamento de Ciência da Computação 1

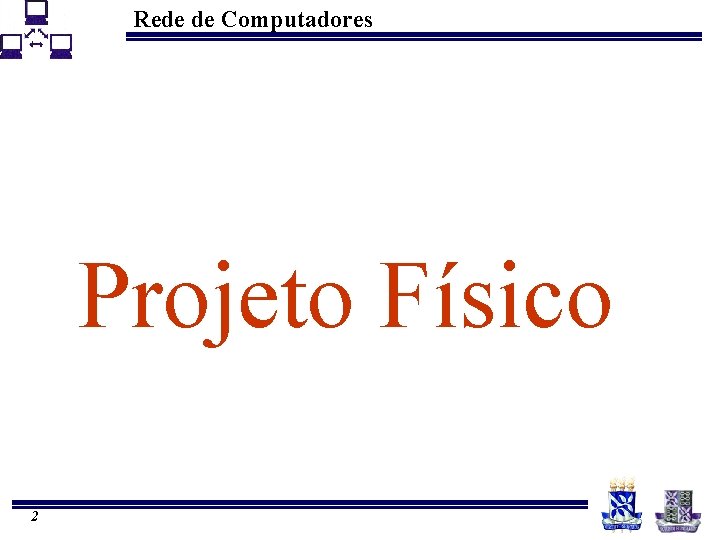

Rede de Computadores Projeto Físico 2

Rede de Computadores Requisitos Técnicos • • 3 Escalabilidade (Suporte a expansões) Disponibilidade Desempenho Segurança Gerenciabilidade Usabilidade Adaptabilidade Custo-benefício

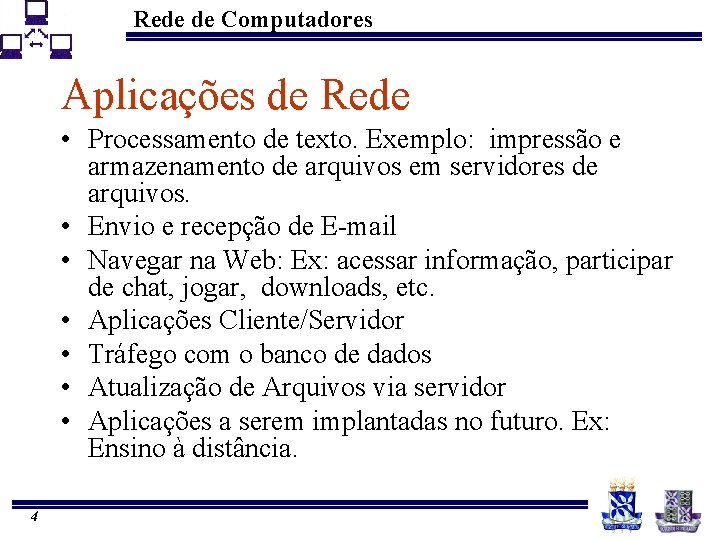

Rede de Computadores Aplicações de Rede • Processamento de texto. Exemplo: impressão e armazenamento de arquivos em servidores de arquivos. • Envio e recepção de E-mail • Navegar na Web: Ex: acessar informação, participar de chat, jogar, downloads, etc. • Aplicações Cliente/Servidor • Tráfego com o banco de dados • Atualização de Arquivos via servidor • Aplicações a serem implantadas no futuro. Ex: Ensino à distância. 4

Rede de Computadores Tecnologias de LAN Ethernet • IEEE 802. 3 (Ethernet) e derivados (Fast Ethernet, Gigabit Ethernet) • Topologia barra utilizando o cabo coaxial como meio físico e topologia estrela com switch ou hub central e par trançado cat. 5 como meio físico. • Half e full duplex. Velocidade de 10, 100 e 1000 Mbps • Placas e conexões que obedeçam às especificações IEEE 802. 3 e derivados 5

Rede de Computadores Token Ring • • 6 IEEE 802. 5 Topologia física: Estrela 4 Mbps ou a 16 Mbps. O meio físico de uma rede Token Ring pode ser qualquer tipo de meio físico existente. O mais comum é o STP ou UTP classe 5 com hub central.

Rede de Computadores ATM • • • 7 Altas taxas (desde Mbt/s até Gbt/s) Grande escalabilidade Facilidade de multiplexação e comutação Facilidade de integração de serviços Capacidade de facilmente suportar novos serviços ou inovações tecnológicas

Rede de Computadores Escolha da tecnologia de LAN Legenda: FO=Fibra ótica TP=Par Trançado 8

Rede de Computadores Tecnologias de acesso remoto Tecnologias usadas para permitir o acesso à rede corporativa por usuários remotos e usuário móveis • O projeto do acesso remoto se baseia principalmente na localização do grupo de usuários e as aplicações que usam • Caso o tempo de uso diário seja menor que 2 horas, e altas velocidades não forem necessárias, podem-se usar um modem (max 56 Kbps) e acesso discado Para velocidades mais altas ou períodos mais longos, as alternativas são: • ISDN • Cable modems • Modems para Digital Subscriber Line (DSL) • Em praticamente todos os caso, o protocolo de enlace usado é PPP 9

Rede de Computadores Tecnologias WAN Linhas Privadas de Comunicação de Dados (LPCDs) • • Circuito dedicado alugado de um provedor por muito tempo (meses, anos) Enlace dedicado para o tráfego do cliente Uso de topologia ponto-a-ponto Empresas usam LPCDs para dados e também para voz, um canal de voz = 64 Kbps • Protocolo de enlace é frequentemente PPP ou HDLC • Vantagens: tecnologia madura e estável, não há compartilhamento de tráfego com outros clientes (Qo. S garantido) • Desvantagens: alto custo, Qo. S não flexível, capacidades limitadas. 10

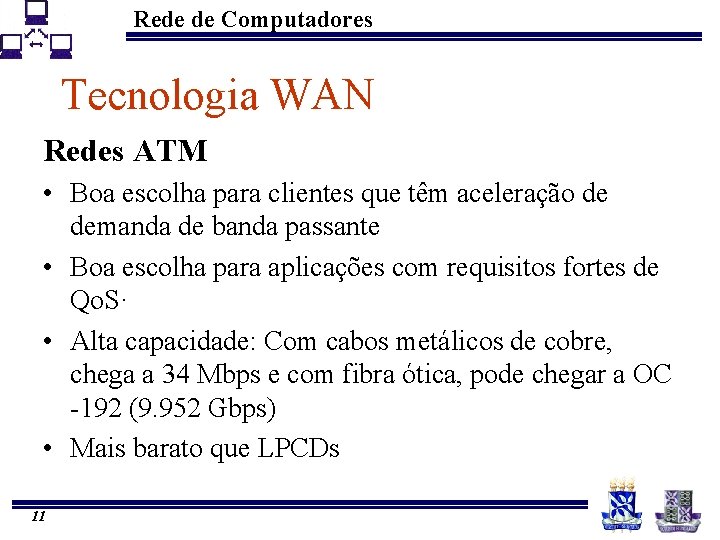

Rede de Computadores Tecnologia WAN Redes ATM • Boa escolha para clientes que têm aceleração de demanda de banda passante • Boa escolha para aplicações com requisitos fortes de Qo. S· • Alta capacidade: Com cabos metálicos de cobre, chega a 34 Mbps e com fibra ótica, pode chegar a OC -192 (9. 952 Gbps) • Mais barato que LPCDs 11

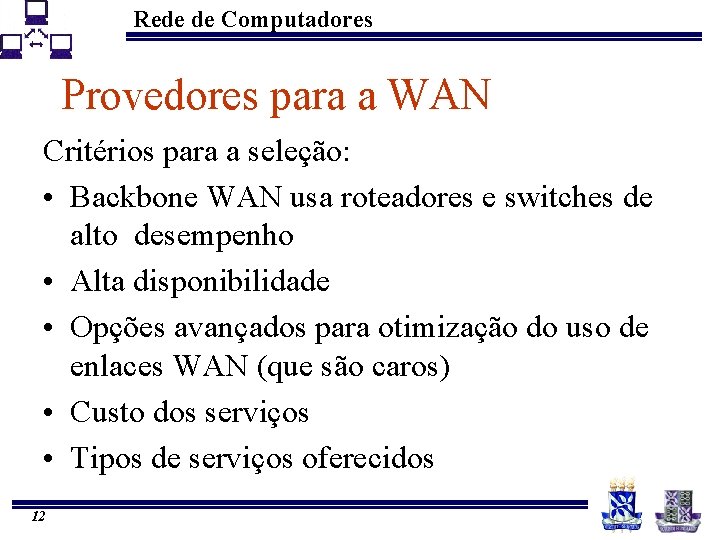

Rede de Computadores Provedores para a WAN Critérios para a seleção: • Backbone WAN usa roteadores e switches de alto desempenho • Alta disponibilidade • Opções avançados para otimização do uso de enlaces WAN (que são caros) • Custo dos serviços • Tipos de serviços oferecidos 12

Rede de Computadores Provedores para a WAN Critérios para a seleção: • Área geográfica coberta • O nível de segurança oferecido • O nível de suporte técnico oferecido • Confiabilidade e desempenho da rede interna do provedor. • Contrato de nível de serviço oferecido 13

Rede de Computadores Projeto Físico – Cabeamento Par Trançado sem Blindagem (UTP). Caixas Conectoras 14 Par Trançado com Blindagem (STP). Cable Test Alicate para Crimpagem Conector RJ-45

Rede de Computadores Planta de cabeamento • Analise da planta atual(caso exista) • Obtenção da planta baixa da edifição • Identificação das restrições estruturais 15

Rede de Computadores Cabeamento • Os cabos são responsáveis por cerca de 50% do fracasso ou do sucesso da instalação de uma rede. • Muito dos problemas encontrados nas redes são identificados como causados pela má instalação ou montagem dos cabos. • Um cabo bem feito contará pontos a seu favor no restante da rede. 16

Rede de Computadores Cabeamento - Topologias • Cabeamento centralizado: Todos os cabos vão para uma única área física • Cabeamento distribuído: Os cabos podem terminar em várias áreas físicas 17

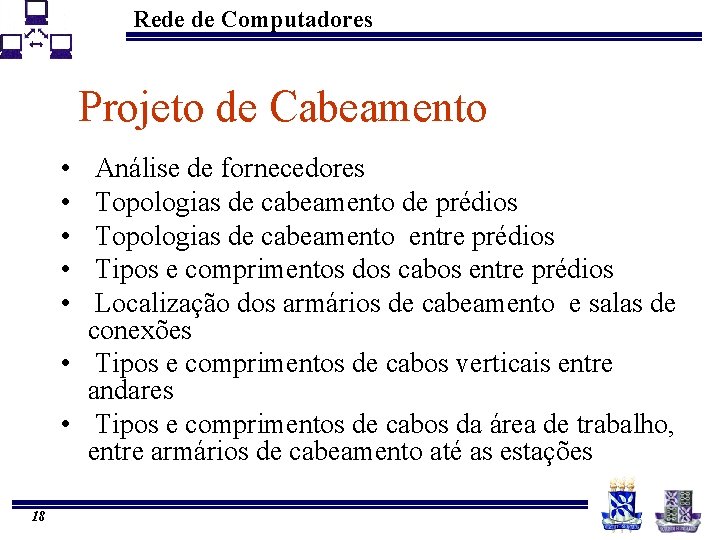

Rede de Computadores Projeto de Cabeamento • • • Análise de fornecedores Topologias de cabeamento de prédios Topologias de cabeamento entre prédios Tipos e comprimentos dos cabos entre prédios Localização dos armários de cabeamento e salas de conexões • Tipos e comprimentos de cabos verticais entre andares • Tipos e comprimentos de cabos da área de trabalho, entre armários de cabeamento até as estações 18

Rede de Computadores Instalação dos Cabos • Pontos de rede fixos, através de caixas conectoras. • Micros conectados a essas caixas através de um cabo de menor comprimento. • Caixas ligadas a outras caixas conectoras perto do concentrador (switch). Vantagens: • Problemas de cabo partido ocorrem com maior frequência perto da estação de trabalho. • Fácil instalação das estações da rede. • Fácil manutenção. 19

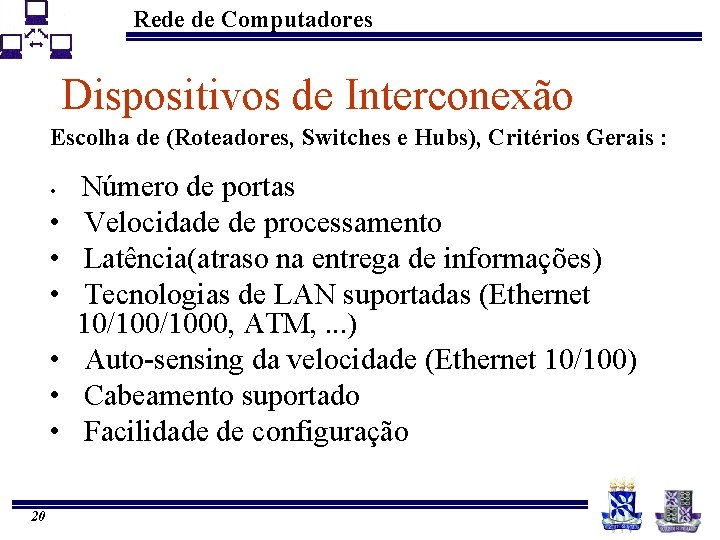

Rede de Computadores Dispositivos de Interconexão Escolha de (Roteadores, Switches e Hubs), Critérios Gerais : • • 20 Número de portas Velocidade de processamento Latência(atraso na entrega de informações) Tecnologias de LAN suportadas (Ethernet 10/1000, ATM, . . . ) Auto-sensing da velocidade (Ethernet 10/100) Cabeamento suportado Facilidade de configuração

Rede de Computadores Dispositivos de Interconexão Escolha de (Roteadores, Switches e Hubs), Critérios Gerais : • Gerenciabilidade • Custo • MTBF ( Tempo Médio entre falha) e MTTR(Tempo médio até o reparo) • Suporte a fontes de alimentação redundantes • Disponibilidade e qualidade do suporte técnico, da documentação e do treinamento (para equipamentos complexos) • Reputação do fabricante 21

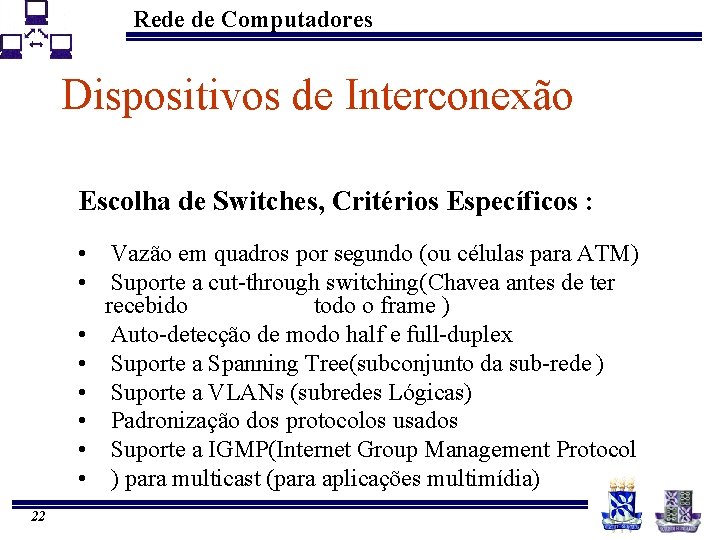

Rede de Computadores Dispositivos de Interconexão Escolha de Switches, Critérios Específicos : • Vazão em quadros por segundo (ou células para ATM) • Suporte a cut-through switching(Chavea antes de ter recebido todo o frame ) • Auto-detecção de modo half e full-duplex • Suporte a Spanning Tree(subconjunto da sub-rede ) • Suporte a VLANs (subredes Lógicas) • Padronização dos protocolos usados • Suporte a IGMP(Internet Group Management Protocol • ) para multicast (para aplicações multimídia) 22

Rede de Computadores Dispositivos de Interconexão Escolha de Switches Tipo 3 e Roteadores, Critérios Específicos : • Protocolos de camada 3 suportados • Protocolos de roteamento suportados • Suporte a RSVP(Resource Reservation Protocol ), multicast IP • Habilidade de agir como LES, BUS, LECS, em ambiente ATM • Suporte a opções de otimização (enfileiramento especial, . . . ) • Suporte a compressão • Suporte a criptografia • Funções de firewall 23

Rede de Computadores Circuítos de Segurança No-Break: • Off-line: seu funcionamento é ’retardado’ e o preço é mais barato. Quando a luz acaba, o nobreak demora 16 ms para fazer a detecção, o que pode afetar equipamentos mais sensíveis. • On line: tem uma sincronia perfeita com a máquina. Não oferece ’retardo’ e são mais caros. 24

Rede de Computadores Proteção oferecida pelo No-break • • • 25 Blecautes Oscilação de energia Picos de alta voltagem Subtensão Sobretensão Ruídos de linha Variações de freqüência Transientes de comutação Distorção harmônica

Rede de Computadores Aterramento Ítens a serem observados em qualquer sistema de aterramento. • Baixa indutância - conseguido com eletrodos ou hastes de aterramento de excelente qualidade. • Baixa impedância - conseguido com tratamento de solo, o que porporcionará boa resestividade e consequentemente garantia de condutividade elétrica entre a haste e o solo. • Conectores que não permitam fuga de tensão. • Sistema de aterramento mantido sempre úmido, conseguido desde que deixe-se uma maneira de receber àgua sempre que necessário. 26

Rede de Computadores Aterramento - Exemplo 27
