Red Ssmica de Banda Ancha en los volcanes

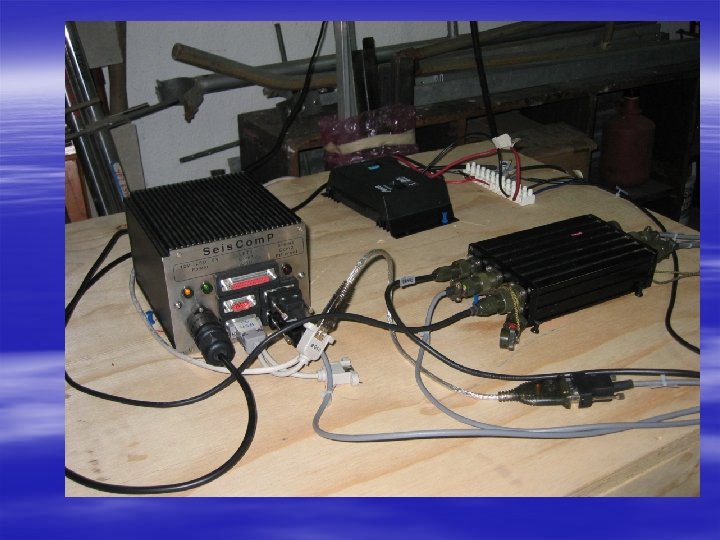

Red Sìsmica de Banda Ancha en los volcanes Activos de Nicaragua § § § 12 estaciones (2 en cada volcán, 1 cerca del volcán otra a una distancia de aprox. 10 km) Objetivo: monitoreo volcánico. Alerta de erupciones § § § Equipo por estación: 1 Trillium, sismòmetro banda ancha 1 digitalizador 24 bit, Earthdata 1 PC 104 bajo consumo energía, (Sistema operativo LINUX, programa de adquisición de datos Sis. Comp (Potsdam )) (Potsdam)) 1 convertidor Ethernet-Wireless 1 antena parabólica 1 sistema alimentaciòn energìa (2 paneles solares, 1 batería, 1 regulador voltaje) § § Transmisiòn vía 2. 4 GHz a punto de acceso Transmisiòn con 5. 8 GHz hacia Central Sìsmica en Managua Costo aprox. 250, 000 US$ equipo + 25, 000 para instalación Diseño: Geofìsica INETER, apoyo de Angel Rodriguez para la componente de comunicaciòn Financiamiento JICA, Japón y gobierno de Nicaragua Instalación prevista a partir de abril 2004, por Geofísica/INETER
ESQUEMA DE TRANSMISION DE DATOS DE LA RED DE BANDA ANCHA (JICA – INETER) 1 37 Km 3 2 34 Km 24 Km 4 20 Km 5 6 24 Km 8 7 20 Km 28 Km 9 34 Km 10 Km 2. 4 GHz 11 10 48 Km 12 46 Km 2. 4 GHz A 5. 8 GHz B 34 km León 1: Est. Sn. Cristóbal 2: Est. Casitas 3: Est. Telica 4: Est. Telica 3 5: Est. Cerro Negro 6: Est. Miramar 7: Est. Momotombo 8: Est. El Panamá 9: Est. Masaya 10: Est. Masaya 2 11: Est. Concepción 12: Est. Moyogalpa. 5. 8 GHz C 5. 8 GHz 23 km El Tablón D 20 km Ciudad Sandino E 5. 8 GHz 13 km INETER Managua Ticuantepe A: Rep. León B: Rep. El Tablón C: Rep. Ciudad Sandino D: Central INETER - Managua E: Rep. Ticuantepe F: Rep. Mombacho 5. 8 GHz F 36 km Mombacho
§ Se piensa usar la red de comunicación para integrar otro equipo en las estaciones sísmicas, como cámaras Web, sensores meteorológicos, GPS para el monitoreo volcánico.
Gracias a Angel por el apoyo en el diseño de la red de comunicación
