PERKULIAHAN PTP 474 VENTILASI TAMBANG MINE VENTILATION Jarot Wiratama, ST. MT/ Roly Edyan. Spd. Mpd. T Staff Pengajar Jurusan Teknik Pertambangan Universitas Jambi PENDAHULUAN (03) SATUAN ACARA PERKULIAHAN
PENGENDALIAN GAS- GAS TAMBANG

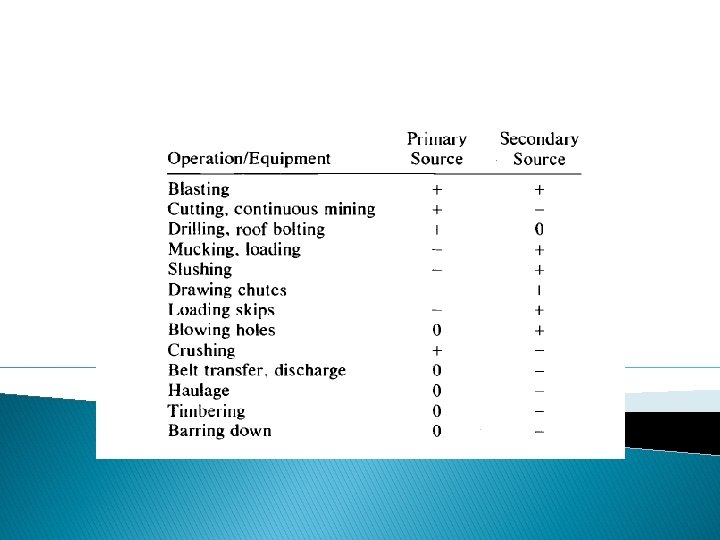

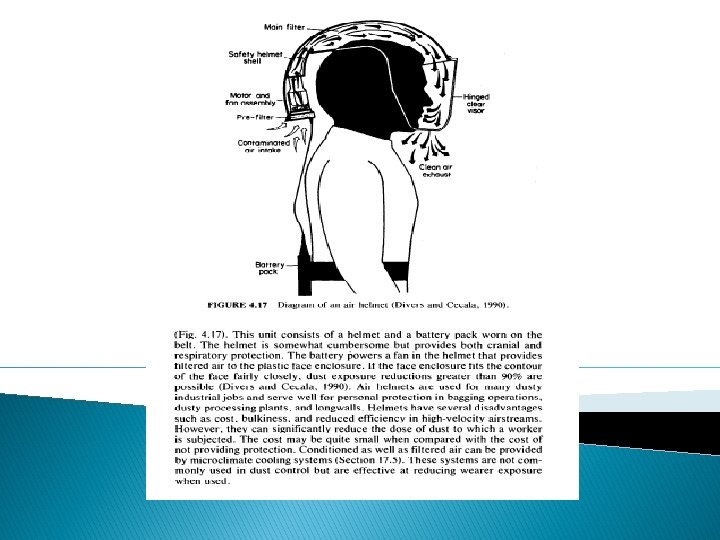

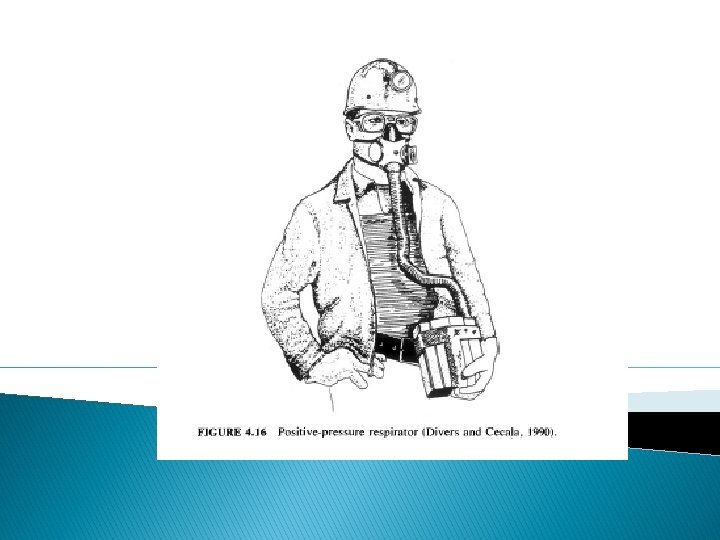

PENGENDALIAN GAS- GAS TAMBANG

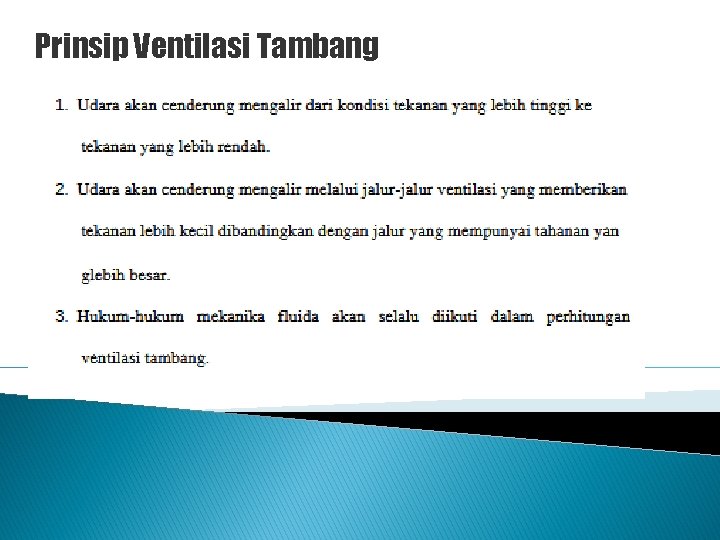

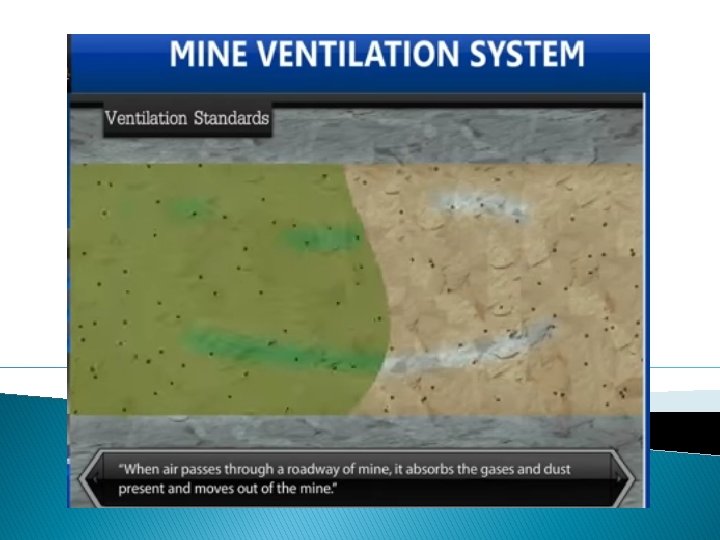

Prinsip Ventilasi Tambang

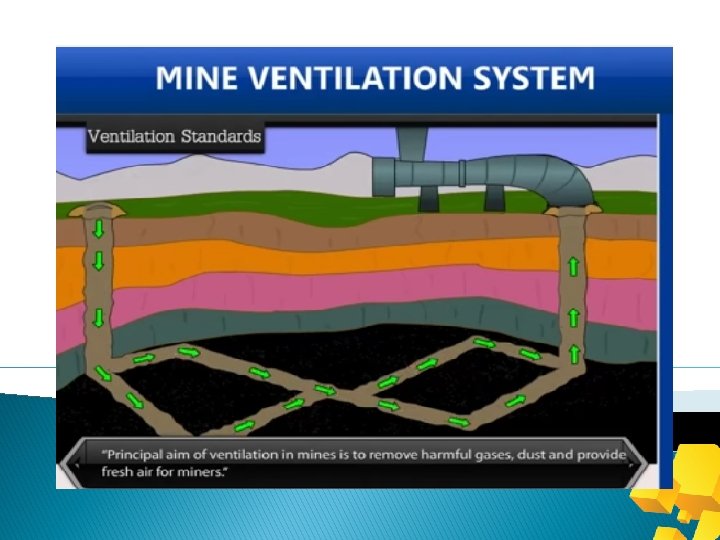

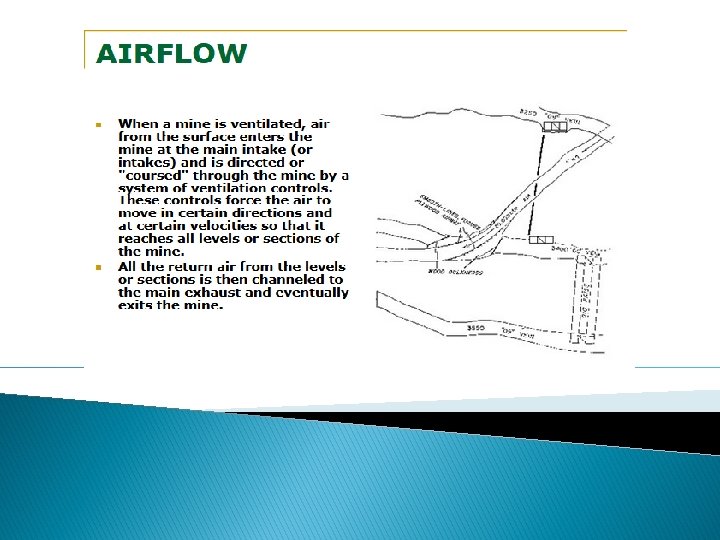

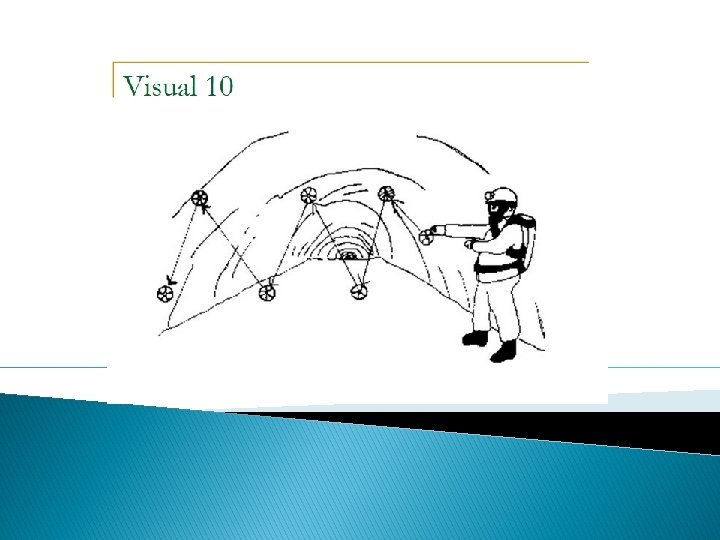

AIR FLOW IN MINING VENTILATION
KLASIFIKASI VENTILASI BERDASARKAN SUMBER PEMBANGKIT DAYA VENTILASINYA
BASED ON AIR SUPPLY Sistem ventilasi Ventilation) alamiah (Natural Ventilasi yang terjadi karena perbedaan temperatur di dalam dan di luar stope. Apabila terjadi perbedaan temperatur intake dan return air way beserta perbedaan ketinggian keduanya berbeda, maka akan menimbulkan kerapatan udara yang mengakibatkan sirkulasi udara.

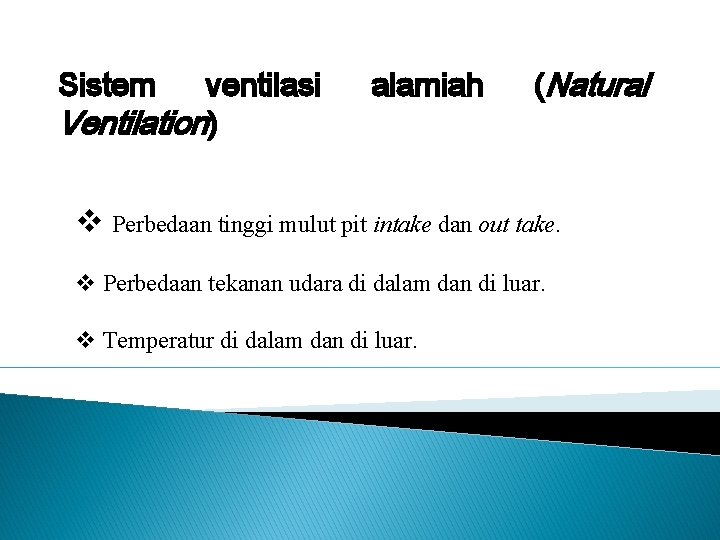

Sistem ventilasi Ventilation) alamiah (Natural v Perbedaan tinggi mulut pit intake dan out take. v Perbedaan tekanan udara di dalam dan di luar. v Temperatur di dalam dan di luar.
Sistem ventilasi Ventilation) alamiah (Natural
Complex mining methode How about this
Sistem ventilasi Ventilation). buatan (Artificial Sistem ventilasi ini dibangkitkan dengan bantuan listrik. Sebagai alat supply udaranya digunakan fan. Fan pada sistem ini bertugas sebagai pengatur sirkulasi udara sehingga setiap front kerja pada tambang tersebut akan tersuplai udara cukup.
Untuk itu, sistem ventilasi yang umum digunakan pada tambang bawah tanah adalah artificial ventilation system. Artificial ventilation system ini adalah sistem ventilasi buatan dengan memberikan intake udara bersih yang dihasilkan dari fan blower dan mengeluarkan udara kotor melalui sistem exhaust fan. Sistem jaringan buatan inilah yang dipergunakan di dalam tambang bawah tanah untuk membuat sirkulasi udara lancar. Sistem ventilasi sangat tergantung dari ketersediaan dan karakteristik fan blower dan exhaust.

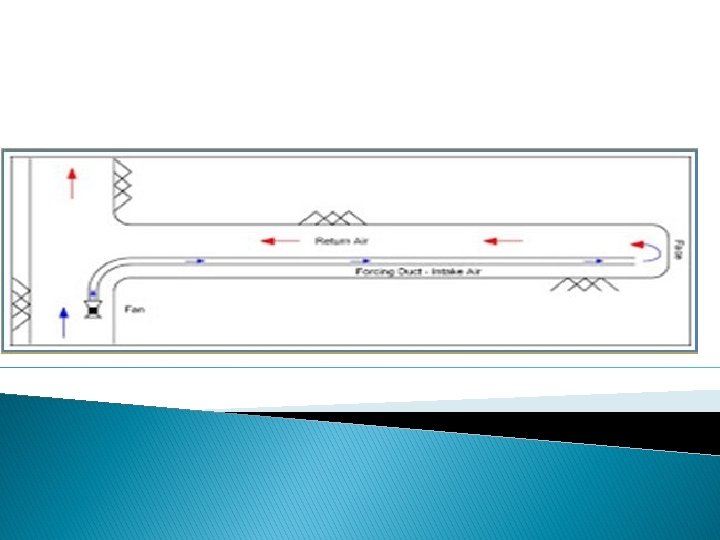

BASED ON AIR SUPPLY Sistem forcing Sistem ini akan memberikan hembusan udara bertekanan positif ke front kerja. Tekanan positif berarti aliran udara ini mempunyai tekanan lebih besar dibandingkan udara di atmosfer. Udara dialirkan melalui pipa dimana saluran ventilasi ini menghubungkan fan dengan front kerja sebagaimana terlihat pada gambar. Dalam sistem ini, dihembuskan udara bersih ke front

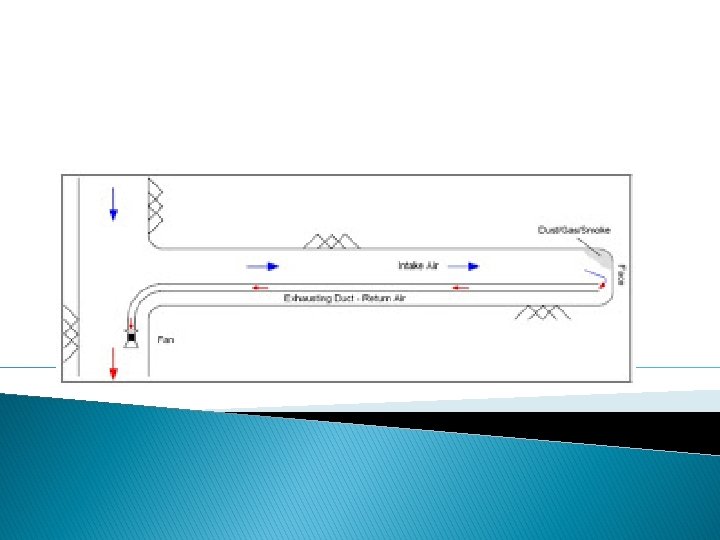

SISTEM EXHAUSTING Sistem ini akan memberikan hembusan udara yang berkebalikan dengan sistem forcing, yaitu bertekanan negatif ke front kerja. Tekanan negatif yang dimaksud disini adalah tekanan yang dihasilkan oleh proses penghisapan udara. Pada sistem exhausting, fan diletakkan dekat dengan front kerja, sehingga dapat memudahkan kerjanya dalam menghisap udara dari front kerja tersebut. Udara yang dihisap adalah udara kotor atau gas yang tak diinginkan

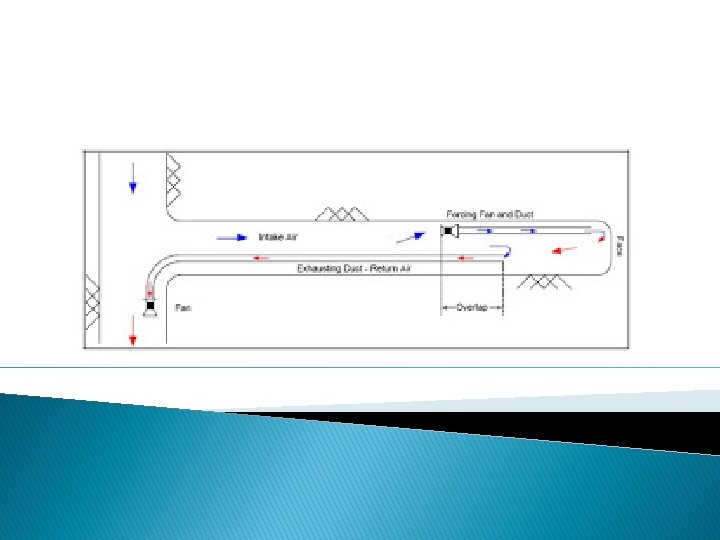

SISTEM OVERLAPPING Sistem ini merupakan gabungan dar. I sistem exhausting dan forcing. Berbeda dengan kedua sistem diatas, sistem ini menggunakan 2 fan yang memiliki tugas berbeda satu sama lain. Ada fan yang bertugas menyuplai udara ke front (intake fan), adan fan yang bertugas untuk menghisap udara dari front(exhausting fan). Tetapi exhaust fan dipasang lebih mundur (lebih jauh) dari front penambangan. Sedangkan duct akhir dari intake fan dipasang lebih dekat dengan front penambangan. Hal ini untuk mencegah agar udara yang disuplai langsung dihisap oleh exhaust fan sehingga udara akan memiliki waktu untuk bersirkulasi pada front penambangan.
PERALATAN VENTILASI TAMBANG BAWAH TANAH

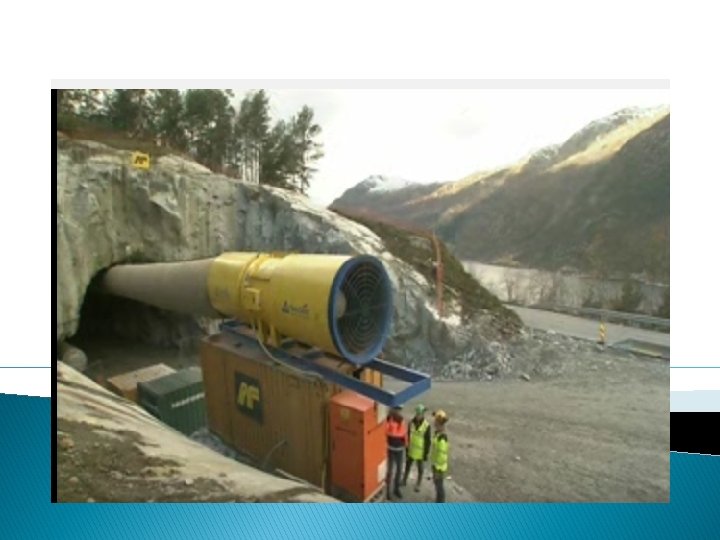

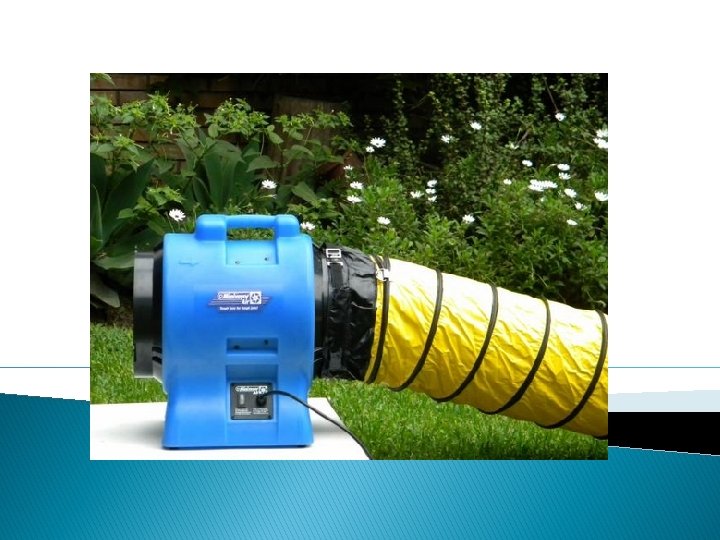

Mine fan digunakan untuk menyuplai udara dari luar tambang bawah tanah ke dalam tambang bawah tanah dengan kecepatan tertentu serta debit udara tertentu sesuai dari kecepatan udara yang disuplai serta besar duct yang digunakan nantinya. Mine fan mempunyai dua fungsi, yaitu dapat berfungsi sebagai menyuplai udara masuk atau dapat disebut bagian fan blower dan dapat berfungsi menghisap udara keluar (seperti gasgas beracun dan berbahaya) yang disebut bagian exhaust fan).

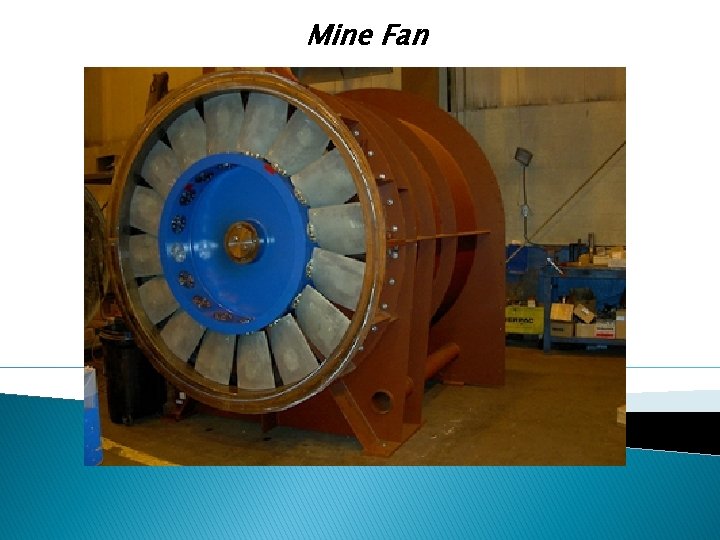

Mine Fan

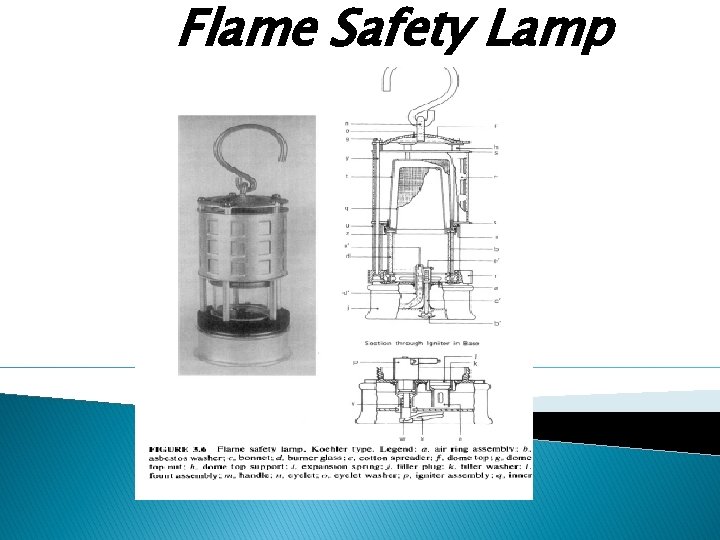

Flame Safety Lamp

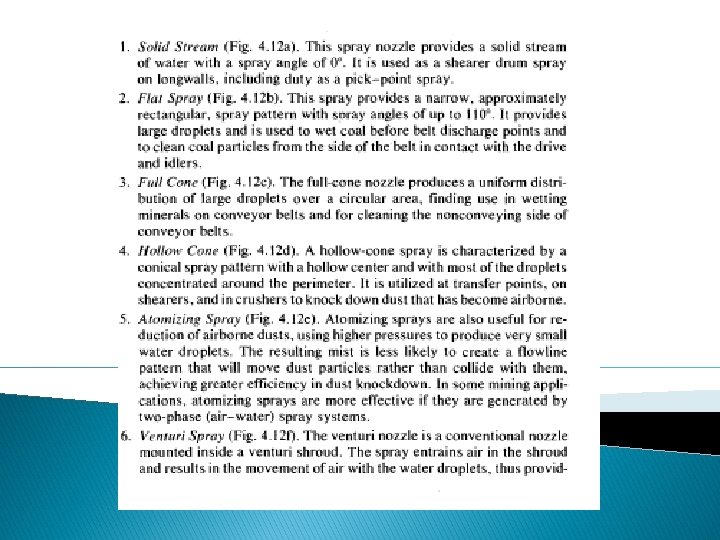

Water Sprays

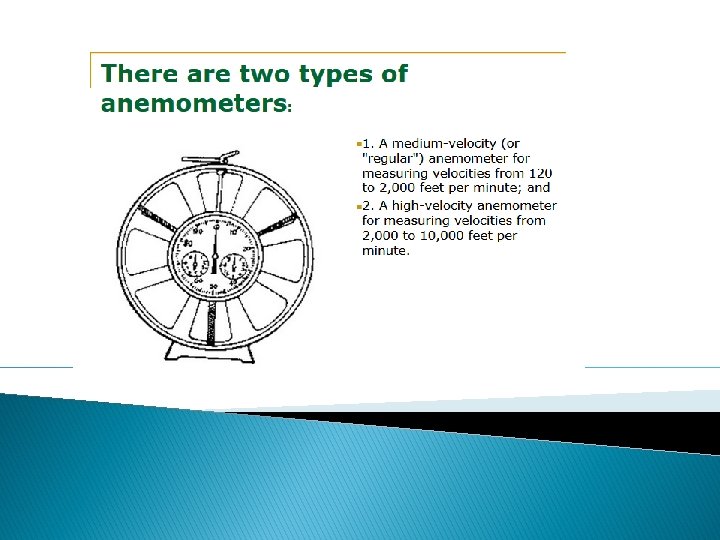

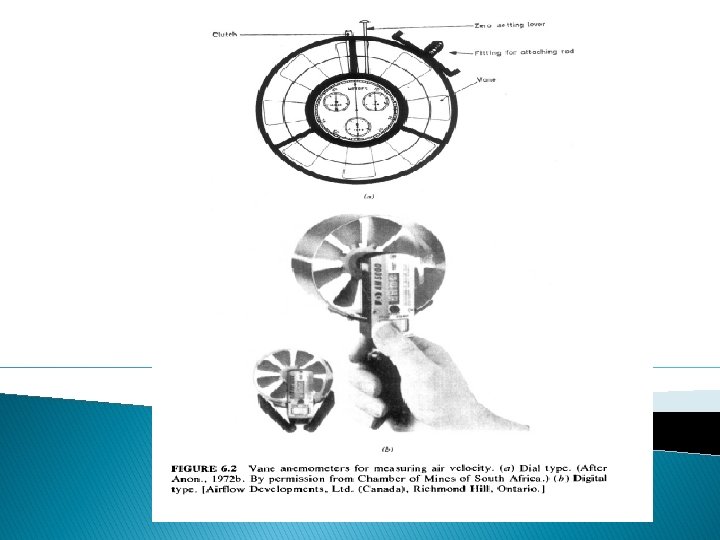

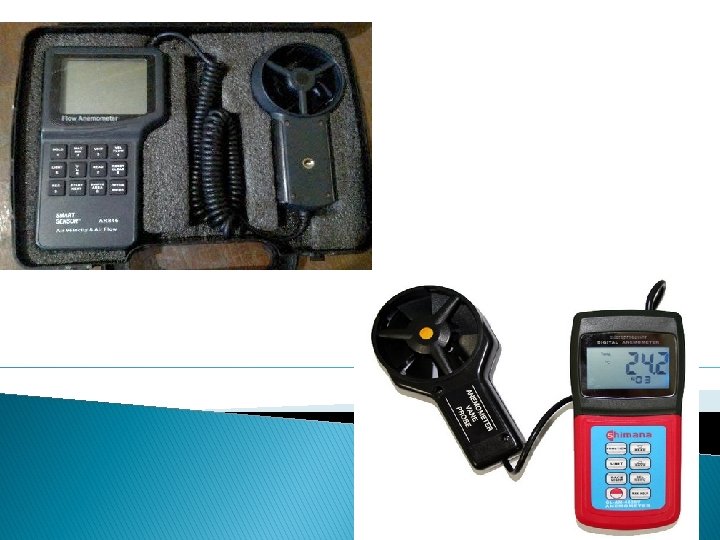

Anemometer digunakan untuk menghitung kecepatan angin yang dihasilkan mine fan pada jalur mine duct. Semakin cepat aliran udara yang dihasilkan maka akan semakin besar debit udara yang akan tersuplai pada lokasi tambang bawah tanah tersebut.

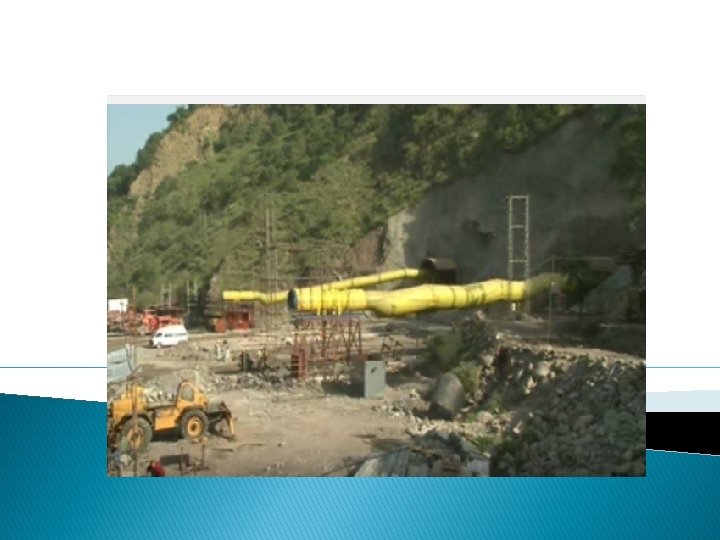

PVC reinforced spiral ventilation mining d PVC reinforced spiral duct digunakan penghantar supply udara ventilation mining sebagai dari mine fanke bagian dalam tambang bawah tanah, dengan panjang tertentu sesuai dengan penggunaannya pada lokasi yang dilakukannya penambangan. Semakin panjang mine duct, maka mine fan yang dipakai juga harus disesuaikan agar mendapatkan kecepatan udara yang optimal dan debit udara yang besar nantinya. Pemasangan Mine Fan terhadap Mine Duct.
PVC reinforced spiral ventilation mining du
