Reattori Chimici e Biochimici Maurizio Fermeglia DI 3

Reattori Chimici e Biochimici Maurizio Fermeglia DI 3 Maurizio. fermeglia@dicamp. untis. it www. mose. units. it

L’importanza delle reazioni chimiche Reazioni chimiche sono tecnologie fondamentali nella maggior parte dei processi chimici Le caratteristiche delle reazioni influenzano pesantemente le condizioni di separazione Reattori ideali sono semplici da trattare Normalmente i reattori ideali sono sufficienti per bilanci di materia e di energia Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 2

Ingegneria delle reazioni chimiche Origini n n Ingegneria delle reazioni chimiche è nata come disciplina per risolvere problemi originati dalla petrolchimica e dall’industria chimica tra il 1940 ed il 1950. Oggi viene utilizzata in campi molti diversi dalle origini e per applicazioni molto lontane dall’ingegneria chimica classica Cos’è l’ingegneria delle reazioni chimiche n n CRE ha a che fare con sistemi reattivi di interesse per l’ingegneria CRE è una disciplina che quantifica le interazioni tra i fenomeni di trasporto e la cinetica di reazione e mette in relazione le performance di un reattore con le condizioni operative e le variabili della carica Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 3

Perchè studiare CRE? CRE è necessario allo sviluppo di tecnologie esistenti e nuove CRE è necessario per velocizzare la commercializzazione di nuove specie e sostanze chimiche, materiali (materie plastiche) e prodotti farmaceutici n n n Sviluppo di celle a combustibile per automobili Sviluppo di processi biochimici e bio tecnologici Processi nuovi per produzione di gas di sintesi Nuovi reattori per la sintesi di catalizzatori a base di metallocene Esplorazione di catalizzatori per lo sviluppo di nuovi processi particolarmente economici CRE è critico per il miglioramento ambientale di processi chimici esistenti CRE è forse il maggio responsabile della differenza il curriculum dell’ingegnere chimico da altri ingegneri Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 4

Visione di come dovrebbe diventare un impianto chimico. (Rendering courtesy of DSM) OPERARE con Processi NON inquinanti e orientati alla INTENSIFICAZIONE DI PROCESSO Risparmio di circa 30 % (Materie Prime + Energia + Costi Operativi) Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 5

Ingegneria delle reazioni chimiche: applicazioni

Cosa fa un ingegnere di processo? Fonte: AICh. E 7 6 5 1 2 3 Reattori Chimici e Biochimici – Maurizio Fermeglia 4 Trieste, * - slide 7

Cosa fa un ingegnere di processo? Biochimica ed Ingegneria biomedica Biofarmaceutica, produzione di enzimi Organi artificiali Ingegneria dei tessuti Ingegneria del metabolismo Genomica e proteomica Tecnologia delle fermentazioni Trattamento rifiuti Materiali Biomedici Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 8

Cosa fa un ingegnere di processo? Energia e combistibili Raffinazione del petrolio Gas Naturale Celle a combustibile Fonti energetiche alternative Generazione di energia pulita Ingegneria Alimentare Nuovi alimenti Additivi per cibo Ottimizzazione del gusto Packaging Shelf life Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 9

Cosa fa un ingegnere di processo? Elettronica Strato sottile e processi in bulk Sviluppo di materaili Semiconduttori Trattamento delle scorie Progetto delle macchine Tecnologie di Nano-scala Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 10

Cosa fa un ingegnere di processo? Ambiente, sicurezza, salute … Minimizzazione degli scarti Sicurezza dei trasporti Sicurezza degli impianti Protezione proprietà intellettuale Insegnamento Finanza Ambienti governativi Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 11

Cosa hanno fatto gli ingegneri di processo? Processi per prodotti chimici Prodotti per agricoltura Gas industriali Vernici, pigmenti, inchiostri Petrolchimica Plastica, compositi Carta Sapone e cosmetici Tessuti sintetici, films, fibre Costruzione e progetto di impianti Progetto di unità e di impianti Upgrade e retrofits Controllo di impianti Information technology Gestione di progetti Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 12

Produzione chimica in US (in 10 9 kg) 1. Sulfuric acid 39. 62 2. Ethylene 25. 15 3. Lime 20. 12 4. Phosphoric acid 16. 16 5. Ammonia 15. 03 6. Propylene 14. 45 7. Chlorine 12. 01 8. Sodium hydroxide 10. 99 9. Sodium carbonate 10. 21 10. Ethylene chloride 9. 92 Reattori Chimici e Biochimici – Maurizio Fermeglia 11. Nitric acid 7. 99 12. Ammonium nitrate 7. 49 13. Urea 6. 96 14. Ethylbenzene 5. 97 15. Styrene 5. 41 16. Hydrogen chloride 4. 34 17. Ethylene oxide 3. 87 18. Cumene 3. 74 19. Ammonium sulfate 2. 60 20. 1, 3 -Butadiene 2. 01 Trieste, * - slide 13

Produzione di acido solforico Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 14

Produzione di Etilene L’etilene viene usata per la produzione di poli etilene, la più famosa materia plastica del mondo NOVA Chemicals and Dow Chemical a Joffre n n La più grande capacità produttiva di etilene nel mondo Il più grande impianto di etilene nel mondo C 2 H 6 C 2 H 4+H 2 Reattori tubulari ad alta temperatura Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 15

Produzione di poli etilene a bassa densità Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 16

Produzione di poli etilene lineare a bassa densità Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 17

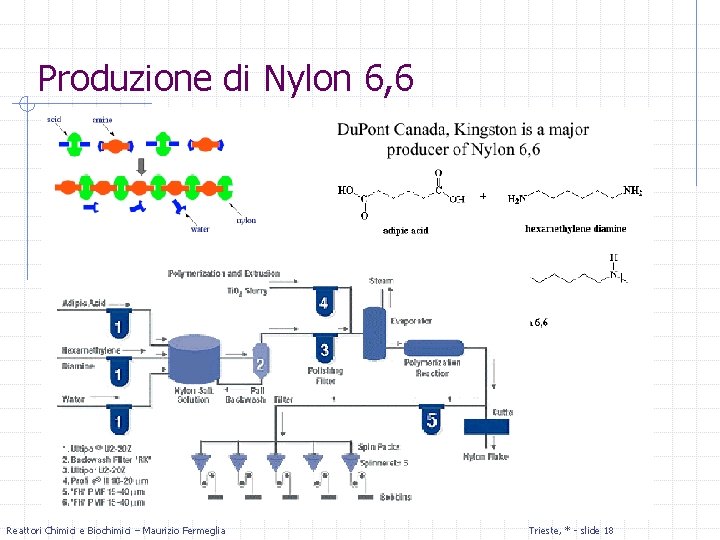

Produzione di Nylon 6, 6 Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 18

Reattori catalitici in automobili Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 19

Microelectronic devices Ingegneria delle reazioni chimiche per la fabbricazione di dispositivi per la microelettronica n n n CVD (deposizione di materiale – Si. O 2) Boron doping o ion-implementation (cambio di conduttività Etching (rimozione di materiale) Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 21

CVD per l’industria microelettronica Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 22

Fuel cells: Power station & Automotive Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 23

Celle a combustibile (Fuel Cells) Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 24

Celle a combustibile: processo semplificato con reformer esterno Natural Gas Cleanup H 2 Reformer Burner Water Anode Exhaust Gas Cathode Cleanup Reattori Chimici e Biochimici – Maurizio Fermeglia Air Trieste, * - slide 25

Reforming Interno Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 26

Schema concettuale per un MCFC da 50 MW Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 27

Obiettivi del corso

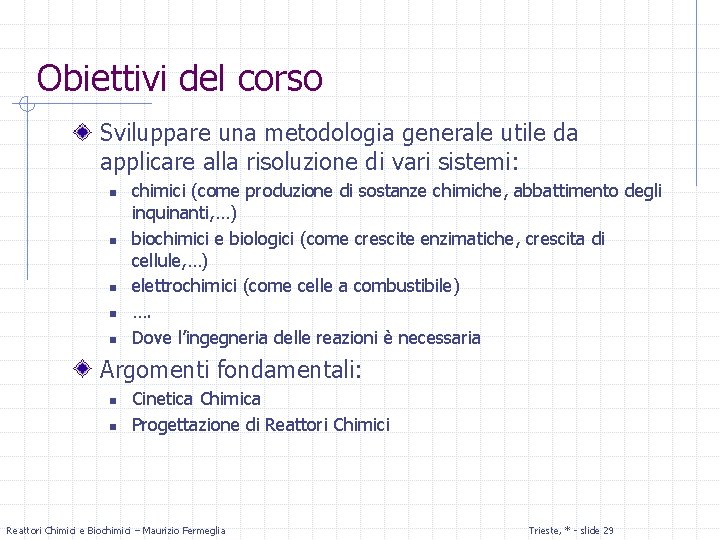

Obiettivi del corso Sviluppare una metodologia generale utile da applicare alla risoluzione di vari sistemi: n n n chimici (come produzione di sostanze chimiche, abbattimento degli inquinanti, …) biochimici e biologici (come crescite enzimatiche, crescita di cellule, …) elettrochimici (come celle a combustibile) …. Dove l’ingegneria delle reazioni è necessaria Argomenti fondamentali: n n Cinetica Chimica Progettazione di Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 29

Obiettivi del corso Cinetica Chimica n n n Ha a che fare con quanto velocemente procede una reazione (velocità di reazione) Ha a che fare con meccanismi di reazione Ha a che fare con effetti di P, T, composizione e catalisi sulla velocità di reazione Progetto di reattori chimici n n n Ha a che fare con il dimensionamento di reattori Ha a che fare con tipi e configurazioni di reattori Coinvolge considerazioni su trasferimento di calore e massa Reazione chimica … in contrapposizione a reazione nucleare Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 30

Piloni dell’ Ingegneria delle reazioni chimiche Multiple reactions Mass Transfer operations Non isothermal operations, multiple steady state Modeling real reactors, RTD, Dispersion, Segregation Analysis of rate data, laboratory reaction, least-square analysis Reattori Chimici e Biochimici – Maurizio Fermeglia Contacting Diffusion Energy Balances Stoichiometry Rate Laws Mole Balances Design Chemical Reaction, PFR, CSTR, Batch, Semi. B, . . . Trieste, * - slide 31

Pre requisiti Chimica generale n n n Reazioni chimiche Equilibrio e cinetica Stechiometria Principi di ingengeria chimica n n n Bilanci di materia e di energia Proprietà volumetriche di gas reali Fondamenti di bilanci integrati di materia e di energia Termodinamica n n Equilibrio chimico Attività e coefficienti di attività Informatica e matematica n n Manualità in Excel Soluzione di sistemi di eq. differenziali ordinarie Soluzione di sistemi non lineari Minimizzazione di funzioni Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 32

Argomenti del corso Concetti di base di cinetica chimica omogenea, richiami di termodinamica e progetto di reattori per sistemi semplici (reattori ideali e singole reazioni) n n 1 2 3 4 – – Bilanci di mole, Tipi di reattori Conversione e dimensionamento di reattori velocità di reazione, leggi cinetiche e stechiometria progetto di reattori isotermi Reattori ideali: effetti termici e reazioni multiple n n 5 6 7 8 – Analisi di dati di velocità di reazione - Reattori multipli e reazioni multiple – Meccanismi di reazione, bioreazioni e bioreattori – Progetto di Reattori non isotermi Sistemi complessi e reattori reali n n 6 - Reattori multipli e reazioni multiple 10 – reazioni eterogenee 11 – 12 - Diffusione e reazione chimica 13 – 14 - Reattori non ideali e distribuzione di tempi di residenza Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 33

Logistica

Orario Martedì: 14. 30 – 17. 00 Mercoledì: 11. 15 – 13. 00 Giovedì – 8. 30 – 10. 00 Lezioni in aula Arich Esercitazioni in laboratorio didattico DI 3 Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 35

Testi di riferimento Elements of Chemical Reaction Engineering di H. Scott Fogler, 4 rd Edition, Prentice Hall Risorsa aggiuntiva: CD-ROM n n n Summary Notes Interactive Computer Modules Solved Problems - Thoughts on Problem Solving Risorse Web n http: //www. engin. umich. edu/~cre/ Testi di riferimento n Chemical Reaction Engineering by Octave Levenspiel, 3 rd Edition, Wiley & Sons n An Introduction to Chemical Engineering Kinetics & Reactor Design by C. G. Hill, Wiley & Sons Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 36

Metodolgia di esame: prove pratiche Esercizi a casa n n n Forniti in aula Possono essere esercizi teorici, numerici, al calcolatore Da consegnare risolti entro una certa data via email I prova scritta n n n Al termine della parte 1 (Reattori ideali isotermi) Alcuni problemi da risolvere a mano con calcolatrice da tavolo A disposizione tutti i manuali professionali e le fonti di dati II prova scritta n n Al termine della parte II (reattori non isotermi) Stesse metodologie di cui sopra III prova pratica n Discussione di un Home work da sviluppare al calcolatore sulla parte III Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 37

Metodologia di esame Il voto dell’esame è dato dai seguenti contributi: n n Esercizi a casa Esercizi in aula (provette) Prova pratica Prova orale 20 % 60 % 20 % eventuale arrotondamento Prova orale n n n Tradizionale per chi non ha superato le prove pratiche o per chi non le ha fatte Voto di partenza: la media delle prove pratiche Il candidato può anche scegliere di mantenere il voto di media Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 38

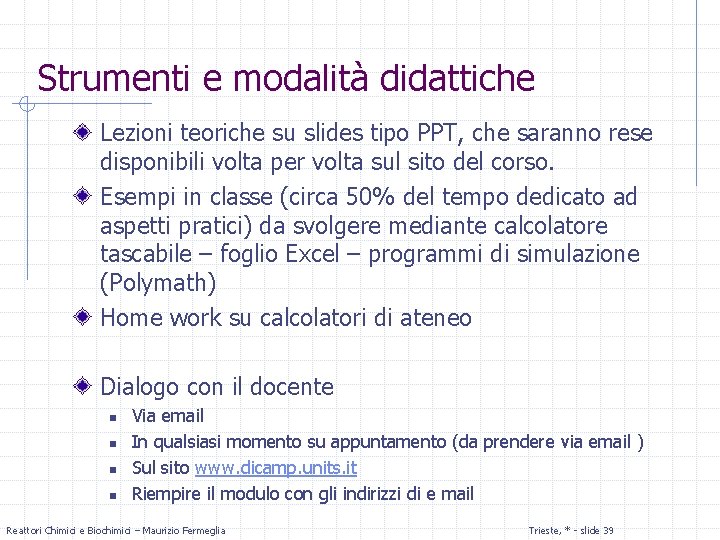

Strumenti e modalità didattiche Lezioni teoriche su slides tipo PPT, che saranno rese disponibili volta per volta sul sito del corso. Esempi in classe (circa 50% del tempo dedicato ad aspetti pratici) da svolgere mediante calcolatore tascabile – foglio Excel – programmi di simulazione (Polymath) Home work su calcolatori di ateneo Dialogo con il docente n n Via email In qualsiasi momento su appuntamento (da prendere via email ) Sul sito www. dicamp. units. it Riempire il modulo con gli indirizzi di e mail Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 39

Transitorio Per chi NON ha fatto reattori chimici I n Vedi quanto detto finora Per chi ha già fatto reattori chimici I n n n Colloquio generale alla fine della prima parte Presentazione degli esercizi svolti Parte finale anche con esame orale Reattori Chimici e Biochimici – Maurizio Fermeglia Trieste, * - slide 40
