Área Mecánica Sede Maipú Otoño 2016 Nicolás A. Raquelich Pozas
Materiales de Mecánica I CL-SMMM 01 -27 • Torsión. Fuentes de información • Ciencia E Ingeniería De Los Materiales - Callister. • Fundamentos De Manufactura Moderna - Mikell P. Groover. • Introducción A La Ciencia De Materiales Para Ingenieros, 6 ta. Edición - James F. Shackelford. • Manufactura, Ingeniería Y Tecnología, 5 ta Edición - S. Kalpakjian, S. R. Schmid. Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial

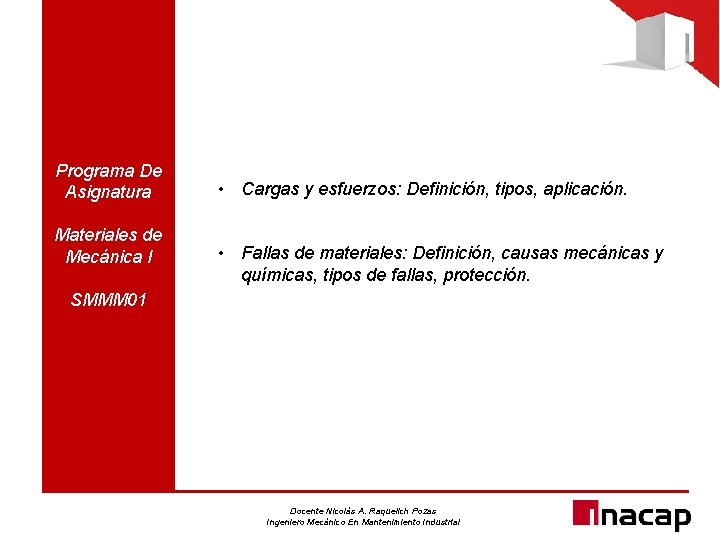

Programa De Asignatura Materiales de Mecánica I • Cargas y esfuerzos: Definición, tipos, aplicación. • Fallas de materiales: Definición, causas mecánicas y químicas, tipos de fallas, protección. SMMM 01 Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial
Torsión Los elementos sometidos a torsión se encuentran en muchas situaciones de ingeniería. La aplicación más común la representan los ejes de transmisión, que se emplean para transmitir potencia de un punto a otro. Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial

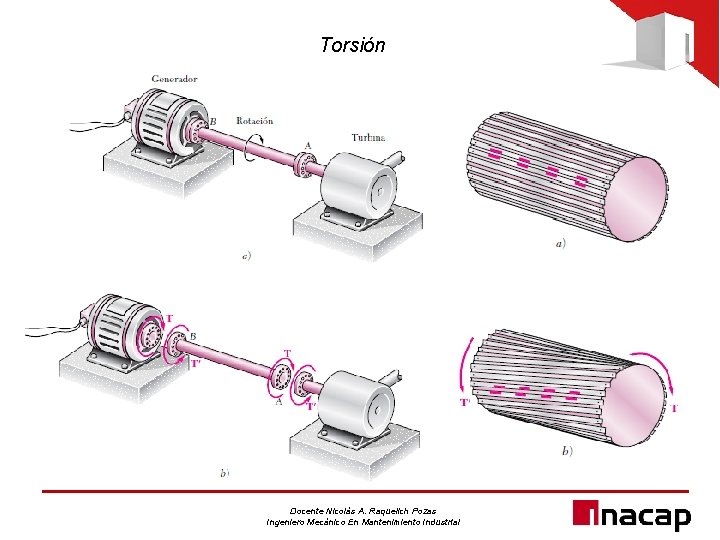

Torsión Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial
Torsión Ángulo de giro en el rango elástico Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial
Torsión 1. Un eje circular sólido de 1. 2 m de longitud y 50 mm de diámetro, se sujeta a un par de torsión de 4. 60 k. Nm en cada extremo. Suponiendo que el eje es de un material con un módulo de rigidez de 77 GPa, determine a) el ángulo de giro del eje. 8, 50° Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial

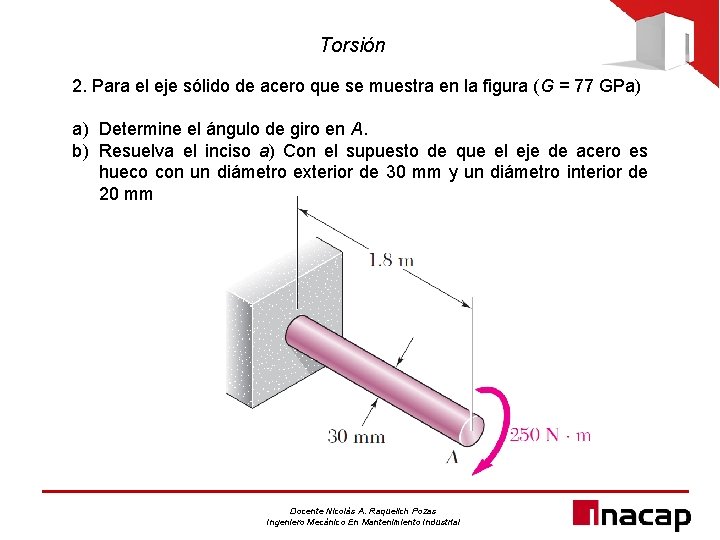

Torsión 2. Para el eje sólido de acero que se muestra en la figura (G = 77 GPa) a) Determine el ángulo de giro en A. b) Resuelva el inciso a) Con el supuesto de que el eje de acero es hueco con un diámetro exterior de 30 mm y un diámetro interior de 20 mm Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial
Torsión 3. Para el tubo de aluminio que se muestra en la figura (G = 27 GPa) a) Determine el par de torsión T que causa un ángulo de giro de 2°. b) Determine el ángulo de giro si se aplica el mismo par de torsión T 0 a un eje cilíndrico sólido con igual longitud y área de sección transversa Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial
Torsión 4. ¿Qué par de torsión deberá aplicarse al extremo del eje de la figura para producir un giro de 2, 5°? Utilice el valor G = 77 GPa para el módulo de rigidez del acero. Docente Nicolás A. Raquelich Pozas Ingeniero Mecánico En Mantenimiento Industrial
