Consideraciones generales l ¿Que es un detector? Es un medio técnico que sirve para acusar la presencia de cualquier fenómeno físico o realidad material que el hombre no percibe o lo hace deficientemente Elementos para un óptimo funcionamiento. l Clasificación l

Clasificación de detectores l l l Por su emplazamiento Por la causa que motiva su funcionamiento Por el material o elemento que detectan

Clasificación por emplazamiento del detector l l Fijos Móviles Para interiores Para exteriores

Detectores por emplazamiento

Clasificación por la causa que motiva su funcionamiento l l l Desplazamiento del detector Rotura del detector o del objeto protegido Vibración del detector o del objeto protegido Transporte del detector o del objeto protegido Manipulación del detector Elevación de la temperatura del detector o del objeto protegido

Detectores por la causa que motiva su funcionamiento

Clasificación por el material o elemento que detectan l l l Detectores de metales Detectores de explosivos Detectores de incendios Detectores de presencia Detectores de elementos radioactivos

Detectores por el material que detectan

Detectores de metales ► Sensores que detectan la presencia de un objeto metálico

Detectores de metales ► Clasificación: ► Pasivos: los que utilizan el campo magnético de la tierra. ► Activos: - Alteración de frecuencia - Balance de inducción (electromagnéticos) -Pulsos de campo (corriente de Foucault)

Detectores de metales

Detector de metales

Detector de metales

Detectores de explosivos • Altamente importantes, constituyen un elemento que salva a personas de situaciones peligrosas.

Detectores de explosivos • Este tipo de detectores son operativos y funcionales debido a una serie de características: -Sensibilidad -Selectividad -Amplia banda de detección -Brevedad en la respuesta -Tamaño -Facilidad de empleo

Detectores de explosivos • En función del elemento que detecten existen: - Detección por sustancia explosiva - Detección por circuitería y mecanismos

Detección por sustancia explosiva • Detectan los vapores que emanan las sustancias explosivas Se utilizan dos procedimientos: Captura de electrones: - Por membrana de separación - Por concentración selectiva - Por concentración cromatográfica Movilidad de iones

Detector de narcóticos y explosivos

Detector de explosivos

Detectores por sustancia explosiva

Detección por circuitería y mecanismos • Este tipo de detectores utilizan los Rx y resonancia magnética para la detección de artefactos explosivos

Detector por circuitería y mecanismos

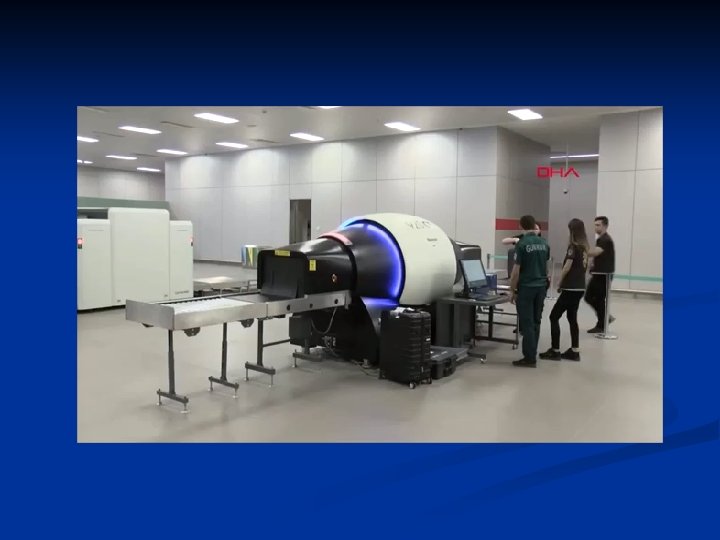

Scaner de Rx

Detectores de elementos radioactivos Miden los valores de compuestos radioactivos nucleares. n La radiación además de ser detectada también puede ser utilizada para detectar la presencia de algún objeto peligroso n

Detectores por Rx n Estos equipos emiten Rayos x, radiaciones electromagnéticas e ionizantes al igual que rayos gamma. Perjudiciales y nocivos para la salud.

Detector de Rx La radiación puede afectar al cuerpo de diversas formas y es posible que los efectos negativos en la salud no sean evidentes en muchos años. Esos efectos pueden ser leves, como el enrojecimiento de la piel hasta muy graves como el cáncer o la muerte dependiendo de la dosis recibida. También dependerá del tipo de radiación, la forma de exposición y la duración de la misma. La exposición a dosis elevadas puede causar la muerte en horas o días. La exposición a dosis bajas puede incrementar el riesgo de desarrollar tumores incluso otros problemas en el transcurso de la vida.

Detector de Rx

Detectores de alta radiación n Utilizan radiación ionizante con un flujo de 1000 R/H. (Escopia) n Aparatos que actualmente no tienen uso debido a la alta radiación empleada

Detectores de baja radiación - Por radiación continua - Por radiación por pulsos - De punto variable o punto volado

Funciones del software

Detectores de baja radiación
