RAZVOJ MAKETE ANALOGNOG RAUNARA Autori Dr Marjan Urekar

“RAZVOJ MAKETE ANALOGNOG RAČUNARA” Autori Dr Marjan Urekar, Đorđe Novaković, Igor Popadić, Aleksej Zirojević

UVOD • Cilj ovoga projekta je bio projektovanje Analognog računara na ploči Analog System Lab Kit PRO.

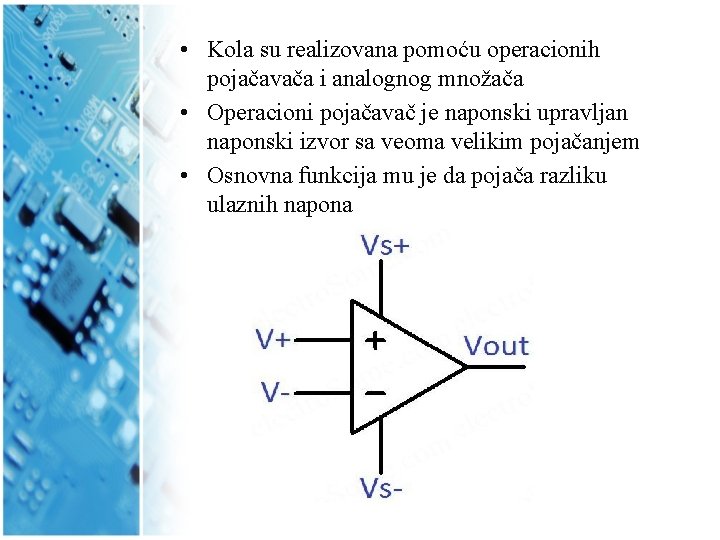

• Kola su realizovana pomoću operacionih pojačavača i analognog množača • Operacioni pojačavač je naponski upravljan naponski izvor sa veoma velikim pojačanjem • Osnovna funkcija mu je da pojača razliku ulaznih napona

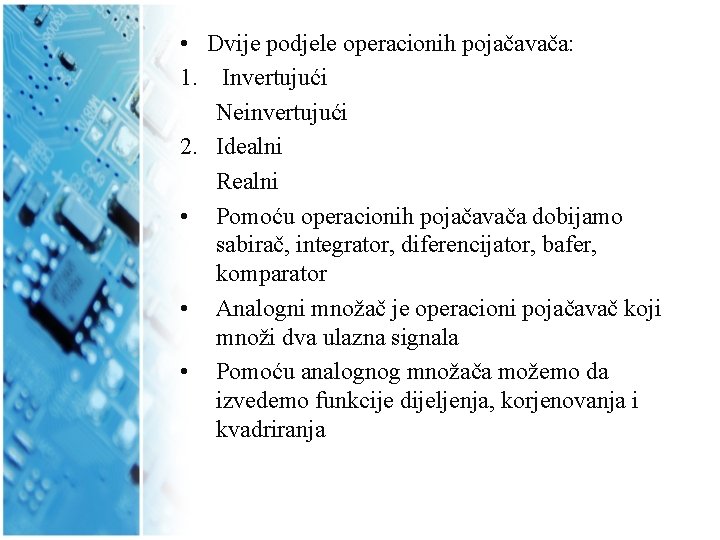

• Dvije podjele operacionih pojačavača: 1. Invertujući Neinvertujući 2. Idealni Realni • Pomoću operacionih pojačavača dobijamo sabirač, integrator, diferencijator, bafer, komparator • Analogni množač je operacioni pojačavač koji množi dva ulazna signala • Pomoću analognog množača možemo da izvedemo funkcije dijeljenja, korjenovanja i kvadriranja

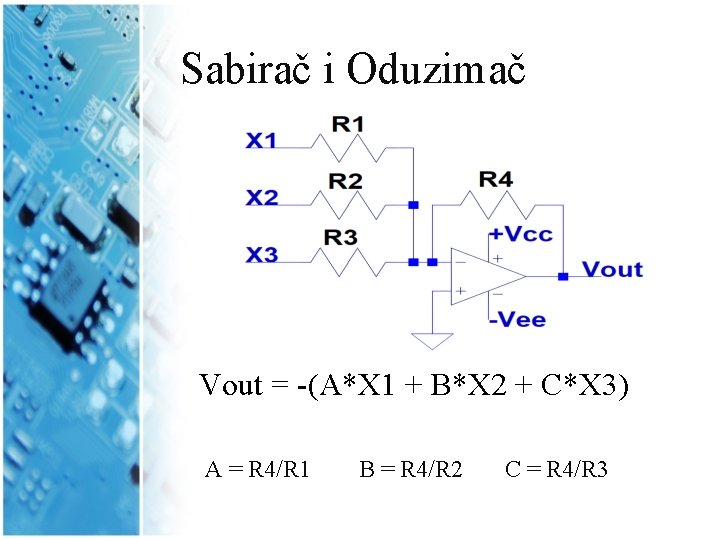

Sabirač i Oduzimač Vout = -(A*X 1 + B*X 2 + C*X 3) A = R 4/R 1 B = R 4/R 2 C = R 4/R 3

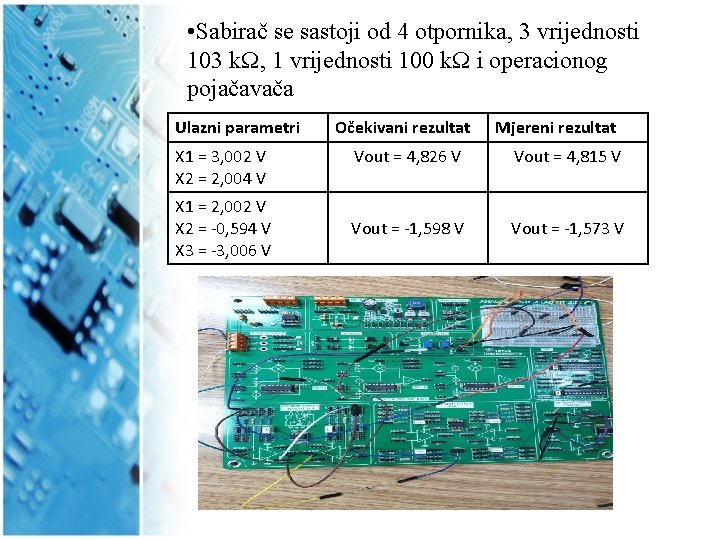

• Sabirač se sastoji od 4 otpornika, 3 vrijednosti 103 kΩ, 1 vrijednosti 100 kΩ i operacionog pojačavača Ulazni parametri X 1 = 3, 002 V X 2 = 2, 004 V X 1 = 2, 002 V X 2 = -0, 594 V X 3 = -3, 006 V Očekivani rezultat Mjereni rezultat Vout = 4, 826 V Vout = 4, 815 V Vout = -1, 598 V Vout = -1, 573 V

Množač i Kvadrat • Kod množača pin Z 1 spojen na Out, a pinovi X 1, Y 1, X 2 i Z 1 služe kao ulazni

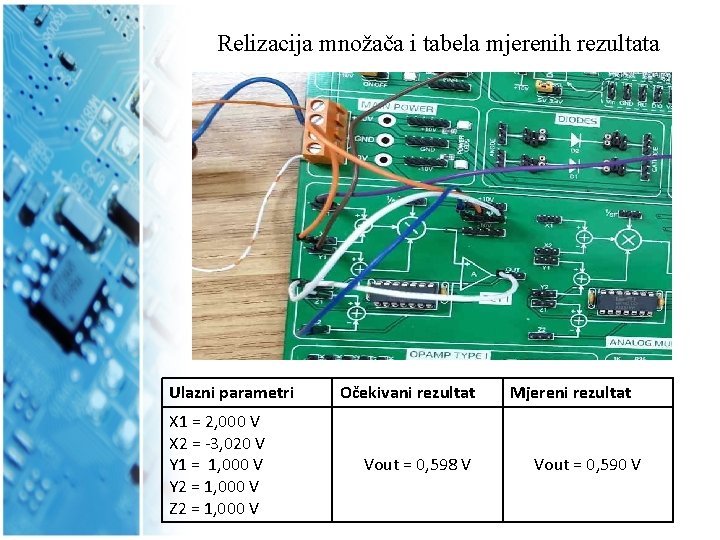

Relizacija množača i tabela mjerenih rezultata Ulazni parametri X 1 = 2, 000 V X 2 = -3, 020 V Y 1 = 1, 000 V Y 2 = 1, 000 V Z 2 = 1, 000 V Očekivani rezultat Vout = 0, 598 V Mjereni rezultat Vout = 0, 590 V

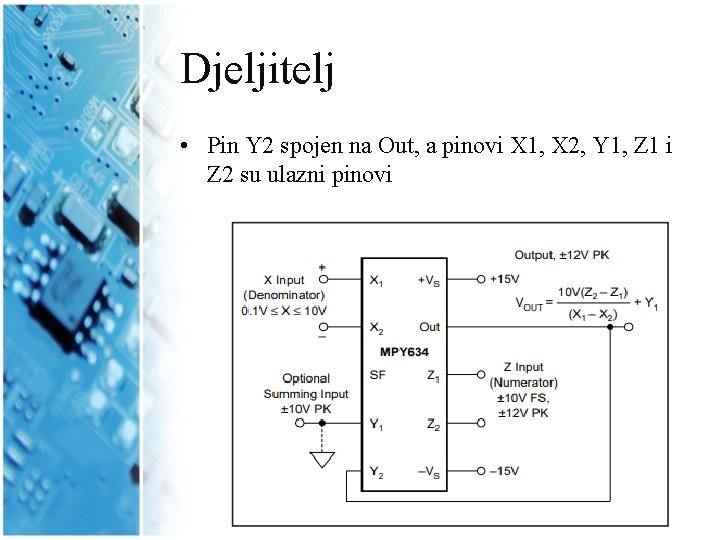

Djeljitelj • Pin Y 2 spojen na Out, a pinovi X 1, X 2, Y 1, Z 1 i Z 2 su ulazni pinovi

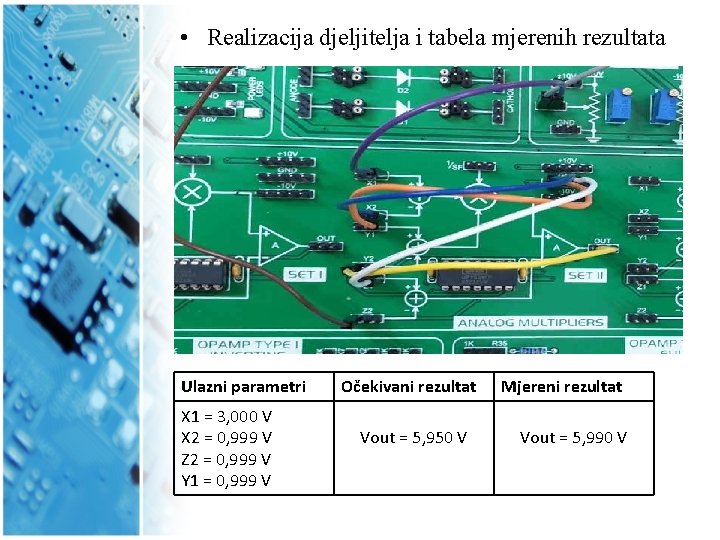

• Realizacija djeljitelja i tabela mjerenih rezultata Ulazni parametri X 1 = 3, 000 V X 2 = 0, 999 V Z 2 = 0, 999 V Y 1 = 0, 999 V Očekivani rezultat Vout = 5, 950 V Mjereni rezultat Vout = 5, 990 V

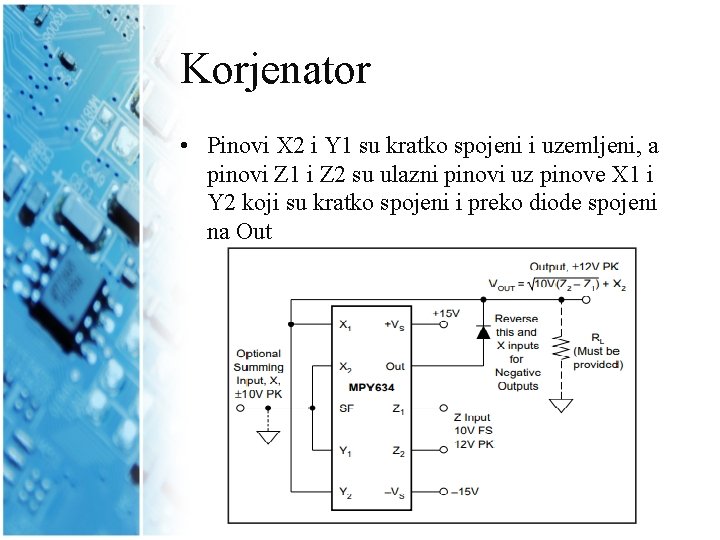

Korjenator • Pinovi X 2 i Y 1 su kratko spojeni i uzemljeni, a pinovi Z 1 i Z 2 su ulazni pinovi uz pinove X 1 i Y 2 koji su kratko spojeni i preko diode spojeni na Out

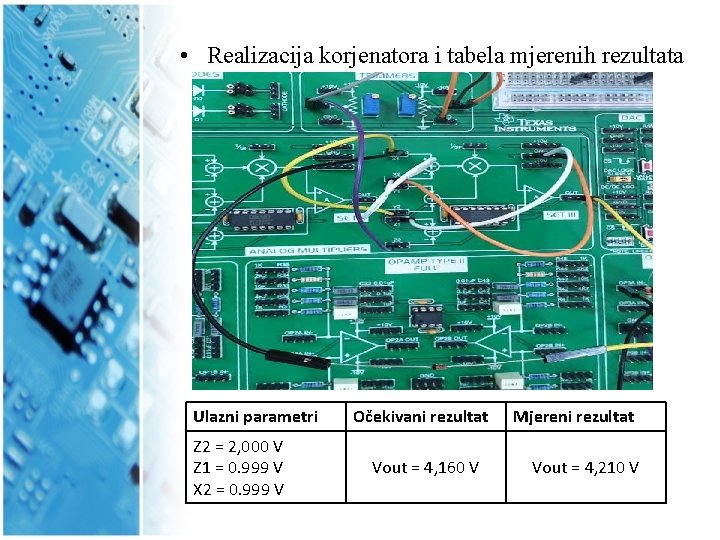

• Realizacija korjenatora i tabela mjerenih rezultata Ulazni parametri Z 2 = 2, 000 V Z 1 = 0. 999 V X 2 = 0. 999 V Očekivani rezultat Vout = 4, 160 V Mjereni rezultat Vout = 4, 210 V

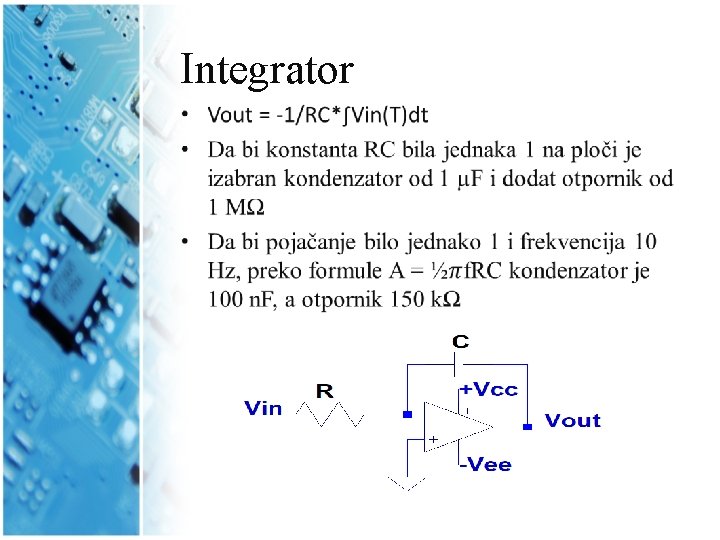

Integrator •

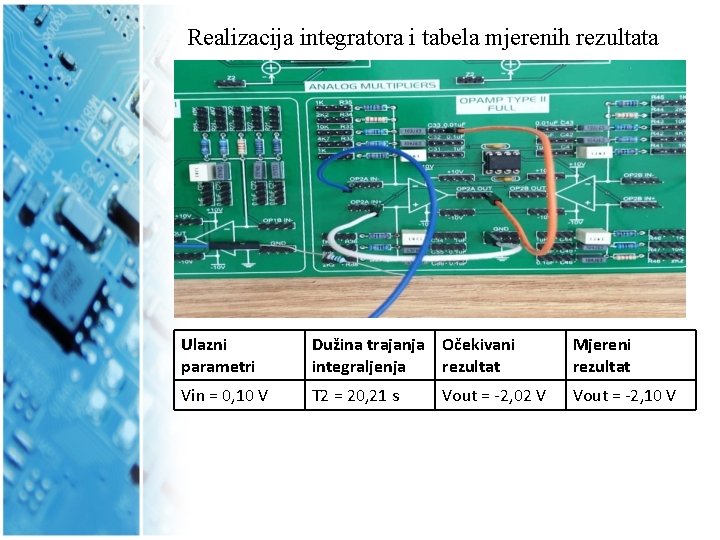

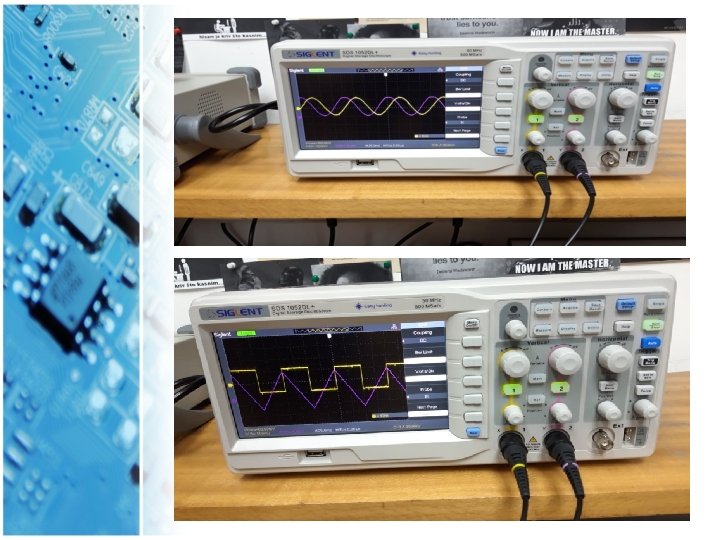

Realizacija integratora i tabela mjerenih rezultata Ulazni parametri Dužina trajanja Očekivani integraljenja rezultat Mjereni rezultat Vin = 0, 10 V T 2 = 20, 21 s Vout = -2, 10 V Vout = -2, 02 V

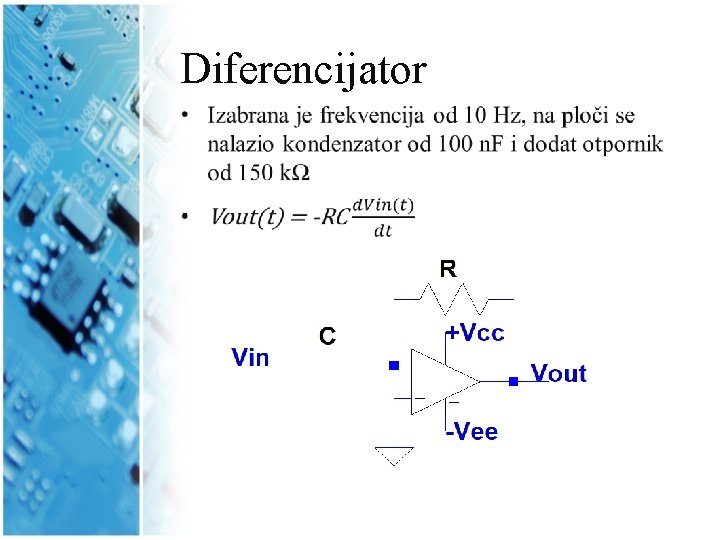

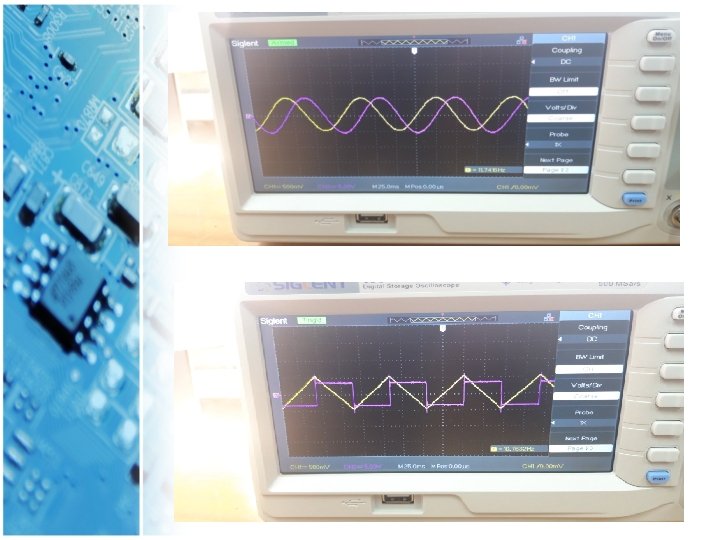

Diferencijator •

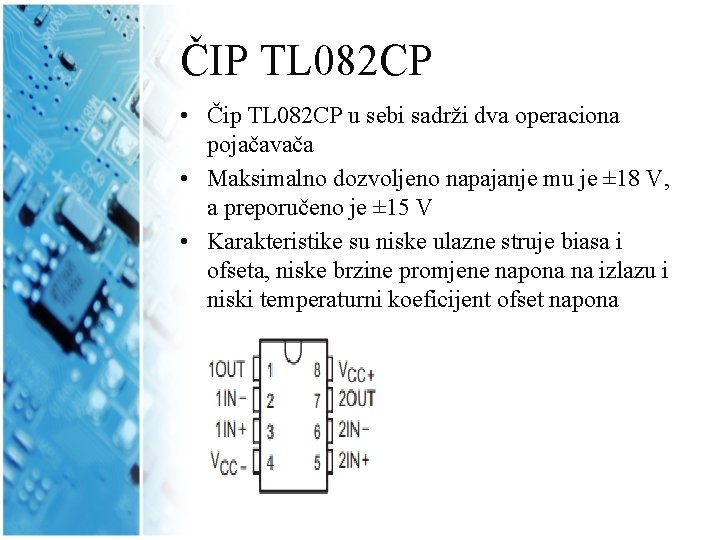

ČIP TL 082 CP • Čip TL 082 CP u sebi sadrži dva operaciona pojačavača • Maksimalno dozvoljeno napajanje mu je ± 18 V, a preporučeno je ± 15 V • Karakteristike su niske ulazne struje biasa i ofseta, niske brzine promjene napona na izlazu i niski temperaturni koeficijent ofset napona

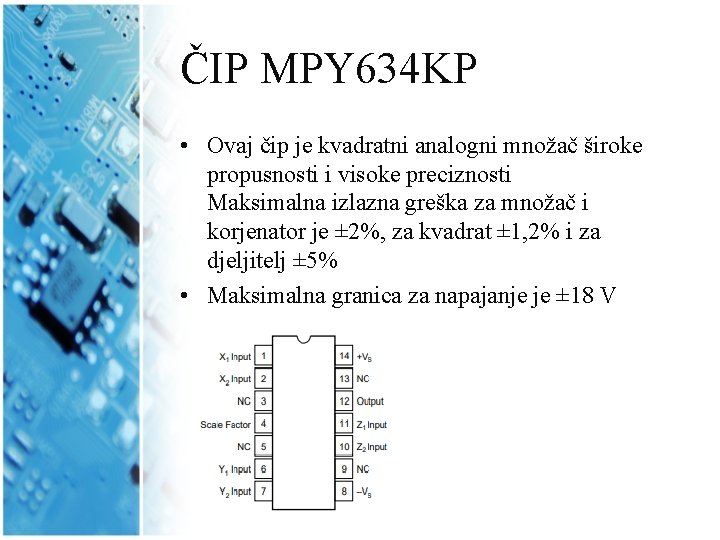

ČIP MPY 634 KP • Ovaj čip je kvadratni analogni množač široke propusnosti i visoke preciznosti Maksimalna izlazna greška za množač i korjenator je ± 2%, za kvadrat ± 1, 2% i za djeljitelj ± 5% • Maksimalna granica za napajanje je ± 18 V

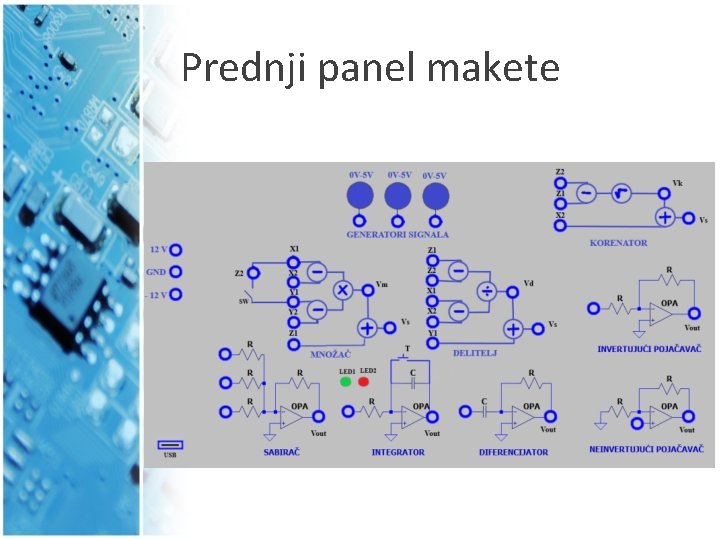

Prednji panel makete

Hvala na pažnji
