RAYOS X Cátedra de Biofísica Facultad de Odontología

RAYOS X Cátedra de Biofísica Facultad de Odontología

PROPIEDADES DE LOS RAYOS X üSon radiaciones electromagnéticas de alta energía üPueden penetrar y

PROPIEDADES DE LOS RAYOS X üSon radiaciones electromagnéticas de alta energía üPueden penetrar y atravesar la materia de manera diferencial según la densidad del medio radiología üEnnegrecen las emulsiones fotográficas üGeneran radiación secundaria üIonizan la materia efectos biológicos RADIOPROTECCION

Las ONDAS ELECTROMAGNETICAS consisten en la propagación de una doble vibración: de un campo

Las ONDAS ELECTROMAGNETICAS consisten en la propagación de una doble vibración: de un campo eléctrico (E) y de un campo magnético (H). Estas 2 vibraciones están en fase, tienen direcciones perpendiculares, y se propagan en el vacío a una velocidad de 300. 000 Km/s según una dirección perpendicular a los planos de vibración

C= velocidad de la luz l= longitud de onda T= período = frecuencia (ciclos/s

C= velocidad de la luz l= longitud de onda T= período = frecuencia (ciclos/s o Hertz)

RADIACIONES ELECTROMAGNETICAS • Son una forma de propagación de energía a través del espacio

RADIACIONES ELECTROMAGNETICAS • Son una forma de propagación de energía a través del espacio sin necesidad de un medio material. • Abarcan un espectro muy amplio de tipo de onda, desde las microondas hasta los rayos X y gamma, pasando por la luz visible. • Los rayos X son radiaciones electromagnéticas de alta frecuencia y alta energía (mayor a 1 Kev).

Espectro electromagnético MILLONES UN BILLON

Espectro electromagnético MILLONES UN BILLON

Rayos X B R

Rayos X B R

ELECTRON-VOLTIO Se define 1 ev (electrón voltio) como la cantidad de energía igual a

ELECTRON-VOLTIO Se define 1 ev (electrón voltio) como la cantidad de energía igual a la que adquiere un electrón al ser acelerado por una diferencia de potencial de 1 voltio 1 e. V = 1. 602176462 × 10 -19 Joule Ec = 1 ev CATODO - V=1 v ANODO +

FOTON = PAQUETE DE ENERGIA Un FOTON es un “paquete” de energía equivalente a

FOTON = PAQUETE DE ENERGIA Un FOTON es un “paquete” de energía equivalente a una partícula de energía cinética h. E=h. (h = 4, 1356. 10 -15 e. V. s) Al interactuar con la materia, una radiación electromagnética de frecuencia determinada ( ) no puede adquirir ni ceder la energía que transporta más que en cantidades discontinuas, que son múltiplos de una cantidad elemental E (cuanto o fotón).

ORIGEN DE LOS RAYOS X

ORIGEN DE LOS RAYOS X

CLASIFICACION DE LOS RAYOS X SEGÚN SU ORIGEN RAYOS X CARACTERÍSTICOS RAYOS X POR

CLASIFICACION DE LOS RAYOS X SEGÚN SU ORIGEN RAYOS X CARACTERÍSTICOS RAYOS X POR FRENADO DE ELECTRONES (BREMSSTRAHLUNG)

RAYOS X CARACTERÍSTICOS Se originan en la desexcitación de electrones orbitales de las capas

RAYOS X CARACTERÍSTICOS Se originan en la desexcitación de electrones orbitales de las capas más internas. Tienen valores cuantificados de energía, que dependen de la especie química. Energía (electrón en el tubo Coolidge) X

RAYOS X CARACTERÍSTICOS

RAYOS X CARACTERÍSTICOS

RAYOS X DE FRENADO Se originan al interactuar electrones muy veloces con los núcleos

RAYOS X DE FRENADO Se originan al interactuar electrones muy veloces con los núcleos atómicos de la materia. La energía de los fotones emitidos tiene valores comprendidos entre 0 y la energía cinética original del electrón, predominando los de menor energía.

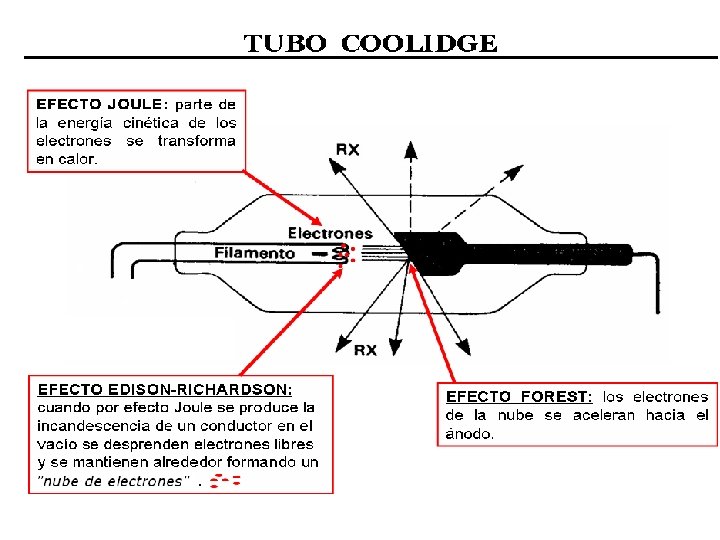

Formación de Rayos X en el tubo Coolidge Electrón Núcleo de Fotón X Tungsteno

Formación de Rayos X en el tubo Coolidge Electrón Núcleo de Fotón X Tungsteno Anodo (+) Cátodo (-) Rayos X

INTERACCION DE LOS RAYOS X CON LA MATERIA

INTERACCION DE LOS RAYOS X CON LA MATERIA

Mecanismos de interacción de los fotones X con átomos • Excitación Efecto fotoeléctrico •

Mecanismos de interacción de los fotones X con átomos • Excitación Efecto fotoeléctrico • Ionización Efecto Compton Formación de pares

EXCITACION Un electrón orbital absorbe un fotón y pasa a un nivel energético superior.

EXCITACION Un electrón orbital absorbe un fotón y pasa a un nivel energético superior. La luz y la radiación UV pueden excitar electrones periféricos y la radiación X y , electrones internos.

EFECTO FOTOELECTRICO La energía del fotón X o gamma es completamente transferida a un

EFECTO FOTOELECTRICO La energía del fotón X o gamma es completamente transferida a un electrón orbital que es expulsado del átomo. El fotón incidente desaparece después de la colisión. ionización El efecto fotoeléctrico ocurre cuando la energía del fotón es baja (menor a 500 Kev) y con mayor probabilidad en medios de alto Z.

EFECTO COMPTON Los fotones X o gamma pueden ceder parte de la energía a

EFECTO COMPTON Los fotones X o gamma pueden ceder parte de la energía a un electrón orbital que será expulsado del átomo, generándose un fotón remanente de menor energía que es liberado en una nueva dirección.

FORMACION DE PARES Fotones con energía mayor a 1. 02 Me. V pueden interactuar

FORMACION DE PARES Fotones con energía mayor a 1. 02 Me. V pueden interactuar con el núcleo formando un par electrón-positrón. Un exceso de energía se tranfiere en forma equivalente a ambas partículas cuales pueden producir ionización adicional en el material. El positrón puede ser capturado por otro electrón ocurriendo el fenómeno de aniquilación y generando como consecuencia dos fotones de 0. 51 Me. V (radiación de aniquilación). Esos fotones podrán perder su energía por Efecto Compton o fotoeléctrico.

ATENUACIÓN LINEAL Espesor x EFE EC FP Fuente de radiación I 0 I =

ATENUACIÓN LINEAL Espesor x EFE EC FP Fuente de radiación I 0 I = I 0. e- x Intensidad (I) = número de fotones / tiempo. área m = coeficiente de atenuación lineal (depende de la energía de la radiación y del Z del medio que atraviesa)

SEMIESPESOR Es el espesor de material absorbente que reduce la intensidad de la radiación

SEMIESPESOR Es el espesor de material absorbente que reduce la intensidad de la radiación incidente a la mitad. Intensidad (I) Si I = I 0 / 2, x = ln 2 / Espesor (x) Semiespesor (x 1/2) X 1/2 = ln 2/

RAYOS X PRIMARIOS Y SECUNDARIOS X Fotón X Compton X Haz primario (con una

RAYOS X PRIMARIOS Y SECUNDARIOS X Fotón X Compton X Haz primario (con una cierta Intensidad y distribución de Energías) Fotón X de desexcitación Atenuación y formación de radiación secundaria ¡Radioprotección! Haz primario atenuado (forma la imagen)

Disminución de la intensidad con la distancia d 1 d 2 Fuente de radiación

Disminución de la intensidad con la distancia d 1 d 2 Fuente de radiación I 1 /I 2 = (d 2 /d 1)2

Las radiaciones ionizantes, además de interactuar con los blindajes y los equipos de detección,

Las radiaciones ionizantes, además de interactuar con los blindajes y los equipos de detección, interactúan con los pacientes, el público y el personal ocupacionalmente expuesto. Para cuantificar la radiación absorbida RADIODOSIMETRIA

Energía absorbida (E) es la que se ha invertido en producir ionizaciones Dosis absorbida

Energía absorbida (E) es la que se ha invertido en producir ionizaciones Dosis absorbida D = E/m 1 Rad = 100 erg/g Gray (Gy) = 1 J/Kg = 100 Rad Dosis equivalente en cuerpo entero H = D. EBR 1 Rem = 1 Rad si EBR=1 (X hasta 300 Kev) 1 Sievert (Sv) = 100 Rem EBR = eficiencia biológica relativa (depende de la ionización específica de la radiación)

Exposición Expresa la capacidad de una radiación de ionizar el aire. X = Δq/Δm

Exposición Expresa la capacidad de una radiación de ionizar el aire. X = Δq/Δm 1 Roentgen = 86, 7 erg/g (aire) Para radiaciones de 0, 1 -2, 5 Mev, la ionización en agua es 1, 11 veces mayor que la producida en aire, por lo que 1 Roentgen 96 erg/g tejido 1 Rad
