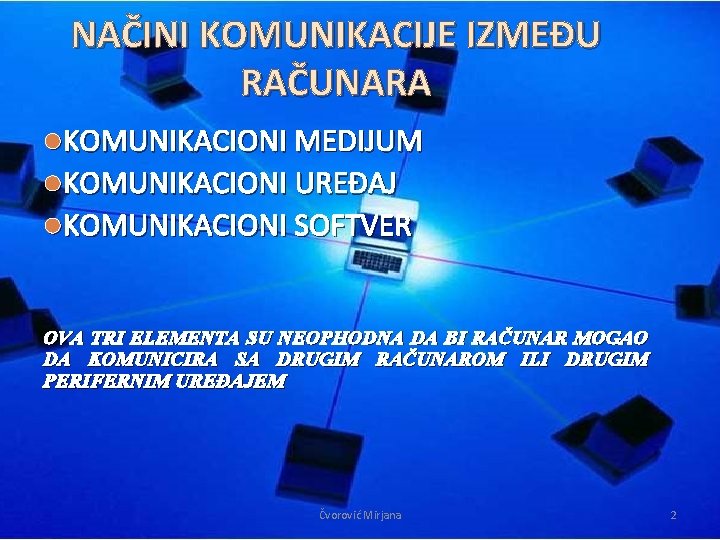

NAČINI KOMUNIKACIJE IZMEĐU RAČUNARA l. KOMUNIKACIONI MEDIJUM l. KOMUNIKACIONI UREĐAJ l. KOMUNIKACIONI SOFTVER OVA TRI ELEMENTA SU NEOPHODNA DA BI RAČUNAR MOGAO DA KOMUNICIRA SA DRUGIM RAČUNAROM ILI DRUGIM PERIFERNIM UREĐAJEM Čvorović Mirjana 2

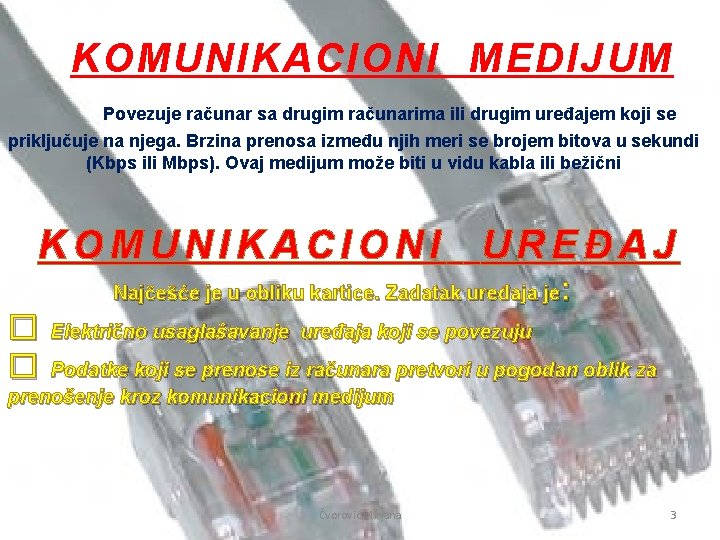

KOMUNIKACIONI MEDIJUM Povezuje računar sa drugim računarima ili drugim uređajem koji se priključuje na njega. Brzina prenosa između njih meri se brojem bitova u sekundi (Kbps ili Mbps). Ovaj medijum može biti u vidu kabla ili bežični KOMUNIKACIONI UREĐAJ : Najčešće je u obliku kartice. Zadatak uređaja je � � Električno usaglašavanje uređaja koji se povezuju Podatke koji se prenose iz računara pretvori u pogodan oblik za prenošenje kroz komunikacioni medijum Čvorović Mirjana 3

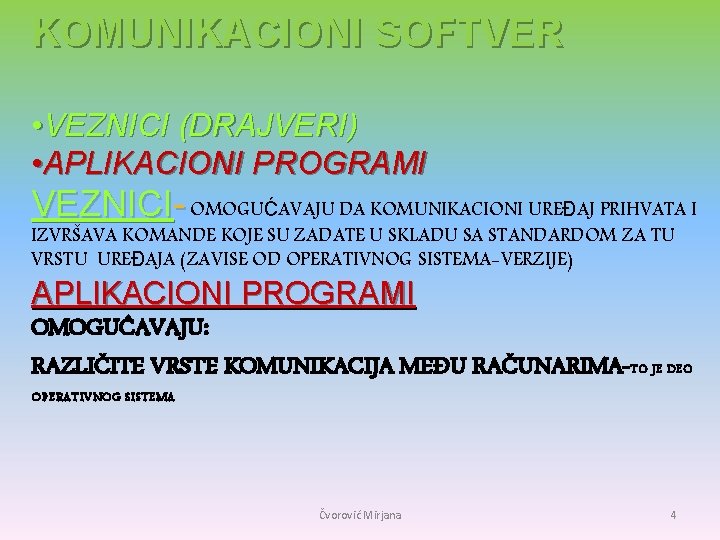

KOMUNIKACIONI SOFTVER • VEZNICI (DRAJVERI) • APLIKACIONI PROGRAMI VEZNICI- OMOGUĆAVAJU DA KOMUNIKACIONI UREĐAJ PRIHVATA I IZVRŠAVA KOMANDE KOJE SU ZADATE U SKLADU SA STANDARDOM ZA TU VRSTU UREĐAJA (ZAVISE OD OPERATIVNOG SISTEMA-VERZIJE) APLIKACIONI PROGRAMI OMOGUĆAVAJU: RAZLIČITE VRSTE KOMUNIKACIJA MEĐU RAČUNARIMA-TO JE DEO OPERATIVNOG SISTEMA Čvorović Mirjana 4

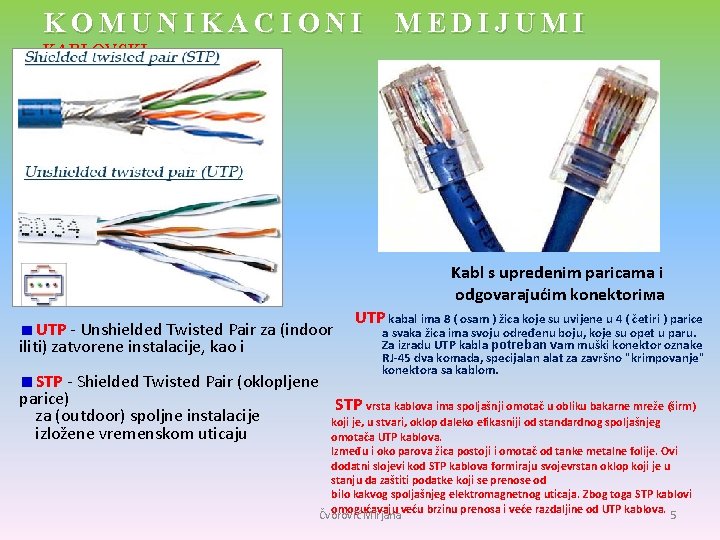

KOMUNIKACIONI MEDIJUMI KABLOVSKI Kabl s upredenim paricama i odgovarajućim konektoriма UTP - Unshielded Twisted Pair za (indoor iliti) zatvorene instalacije, kao i UTP kabal ima 8 ( osam ) žica koje su uvijene u 4 ( četiri ) parice a svaka žica ima svoju određenu boju, koje su opet u paru. Za izradu UTP kabla potreban vam muški konektor oznake RJ-45 dva komada, specijalan alat za završno "krimpovanje" konektora sa kablom. STP - Shielded Twisted Pair (oklopljene parice) STP vrsta kablova ima spoljašnji omotač u obliku bakarne mreže (širm) za (outdoor) spoljne instalacije koji je, u stvari, oklop daleko efikasniji od standardnog spoljašnjeg izložene vremenskom uticaju omotača UTP kablova. Između i oko parova žica postoji i omotač od tanke metalne folije. Ovi dodatni slojevi kod STP kablova formiraju svojevrstan oklop koji je u stanju da zaštiti podatke koji se prenose od bilo kakvog spoljašnjeg elektromagnetnog uticaja. Zbog toga STP kablovi omogućavaju veću brzinu prenosa i veće razdaljine od UTP kablova. Čvorović Mirjana 5

Čvorović Mirjana 6

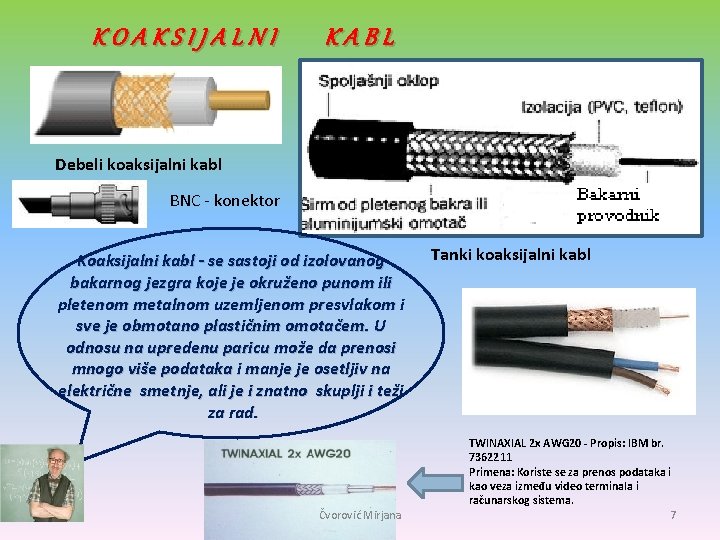

KOAKSIJALNI KABL Debeli koaksijalni kabl BNC - konektor Koaksijalni kabl - se sastoji od izolovanog bakarnog jezgra koje je okruženo punom ili pletenom metalnom uzemljenom presvlakom i sve je obmotano plastičnim omotačem. U odnosu na upredenu paricu može da prenosi mnogo više podataka i manje je osetljiv na električne smetnje, ali je i znatno skuplji i teži za rad. Čvorović Mirjana Tanki koaksijalni kabl TWINAXIAL 2 x AWG 20 - Propis: IBM br. 7362211 Primena: Koriste se za prenos podataka i kao veza između video terminala i računarskog sistema. 7

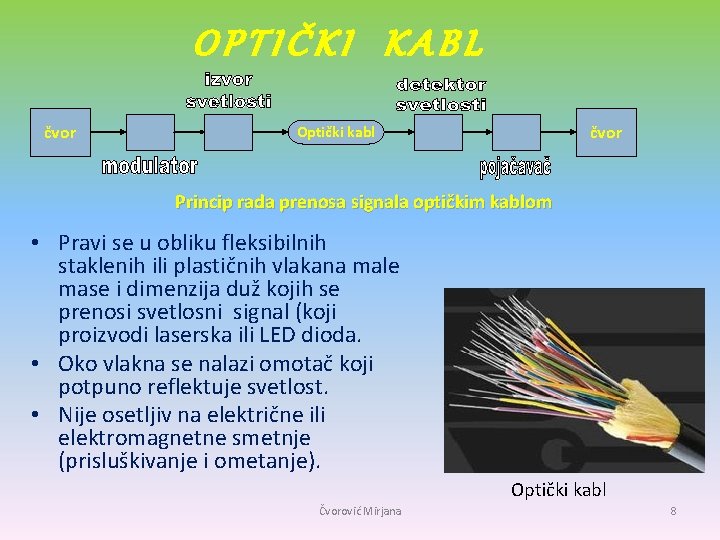

OPTIČKI KABL čvor Optički kabl Princip rada prenosa signala optičkim kablom • Pravi se u obliku fleksibilnih staklenih ili plastičnih vlakana male mase i dimenzija duž kojih se prenosi svetlosni signal (koji proizvodi laserska ili LED dioda. • Oko vlakna se nalazi omotač koji potpuno reflektuje svetlost. • Nije osetljiv na električne ili elektromagnetne smetnje (prisluškivanje i ometanje). Optički kabl Čvorović Mirjana 8

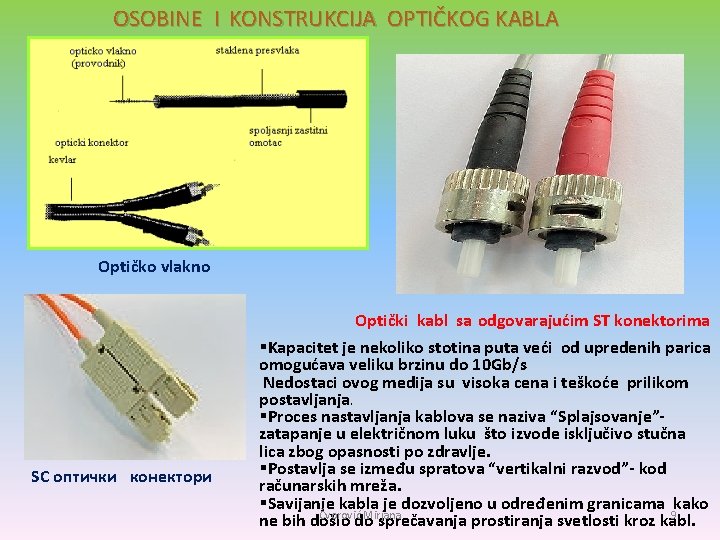

OSOBINE I KONSTRUKCIJA OPTIČKOG KABLA Optičko vlakno SC оптички конектори Optički kabl sa odgovarajućim ST konektorima §Kapacitet je nekoliko stotina puta veći od upredenih parica omogućava veliku brzinu do 10 Gb/s Nedostaci ovog medija su visoka cena i teškoće prilikom postavljanja. §Proces nastavljanja kablova se naziva “Splajsovanje”zatapanje u električnom luku što izvode isključivo stučna lica zbog opasnosti po zdravlje. §Postavlja se između spratova “vertikalni razvod”- kod računarskih mreža. §Savijanje kabla je dozvoljeno u određenim granicama kako Čvorović Mirjana 9 ne bih došlo do sprečavanja prostiranja svetlosti kroz kabl.

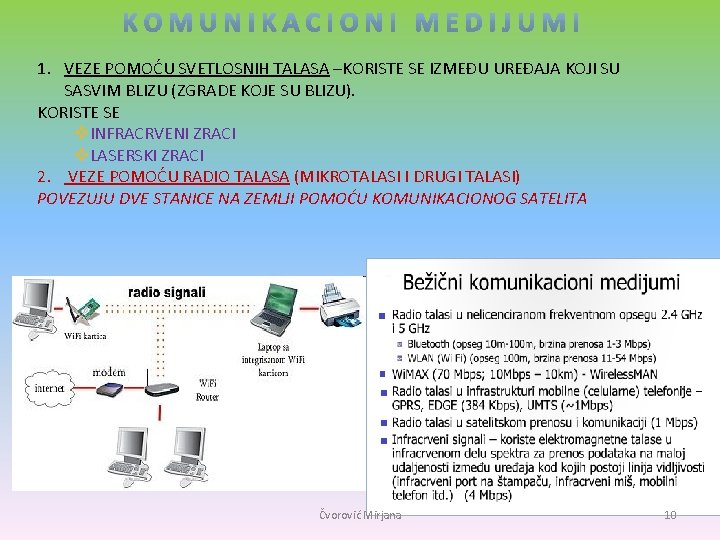

1. VEZE POMOĆU SVETLOSNIH TALASA –KORISTE SE IZMEĐU UREĐAJA KOJI SU SASVIM BLIZU (ZGRADE KOJE SU BLIZU). KORISTE SE v. INFRACRVENI ZRACI v. LASERSKI ZRACI 2. VEZE POMOĆU RADIO TALASA (MIKROTALASI I DRUGI TALASI) POVEZUJU DVE STANICE NA ZEMLJI POMOĆU KOMUNIKACIONOG SATELITA Čvorović Mirjana 10

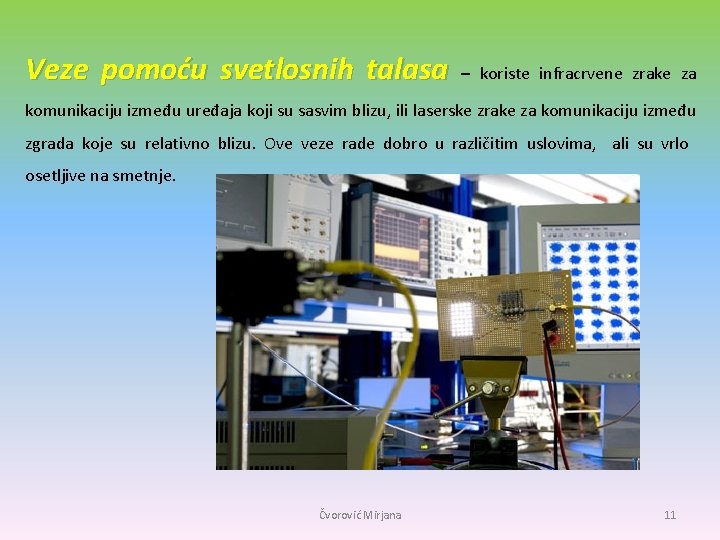

Veze pomoću svetlosnih talasa – koriste infracrvene zrake za komunikaciju između uređaja koji su sasvim blizu, ili laserske zrake za komunikaciju između zgrada koje su relativno blizu. Ove veze rade dobro u različitim uslovima, ali su vrlo osetljive na smetnje. Čvorović Mirjana 11

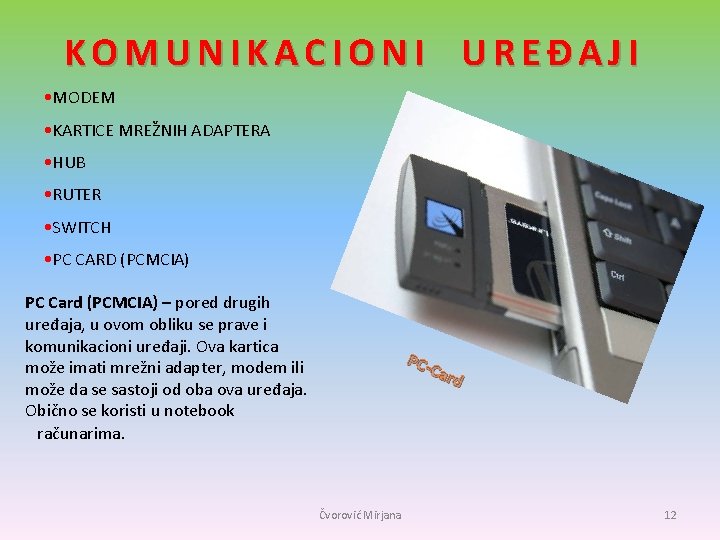

KOMUNIKACIONI UREĐAJI • MODEM • KARTICE MREŽNIH ADAPTERA • HUB • RUTER • SWITCH • PC CARD (PCMCIA) PC Card (PCMCIA) – pored drugih uređaja, u ovom obliku se prave i komunikacioni uređaji. Ova kartica može imati mrežni adapter, modem ili može da se sastoji od oba ova uređaja. Obično se koristi u notebook računarima. PCCar d Čvorović Mirjana 12

KOMUNIKACIONI UREĐAJI MODEM Uređaj koji vrši konvertovanje digitalnog signala u analogni (modulacija) je MODULATOR, a konvertovanje analognog signala u digitalni (demodulacija) je DEMODULATOR. PRINCIP PRENOSA SIGNALA TELEFONSKOM LINIJOM NAJČEŠĆI MEDIJUMI ZA POVEZIVANJE RAČUNARA SU TELEFONSKE LINIJE. • LINIJE SA BIRANJEM (dail up) • POPREČNA VEZA (IZNAJMLJENA TELEFONSKA LINIJA) Kod savremenih modema sa njim su integrisane faks kartica i govorna mašina-telefonska sekretarica. Takva kartica se naziva FMV-Faks, Modem, Voice Čvorović Mirjana 13

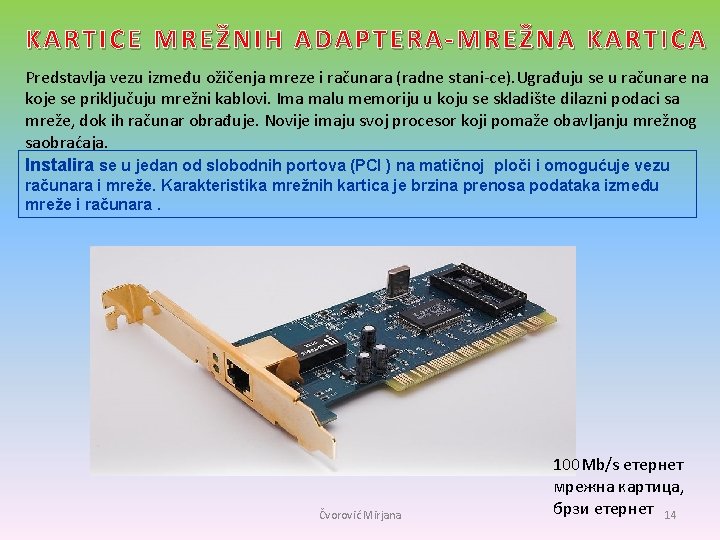

KARTICE MREŽNIH ADAPTERA-MREŽNA KARTICA Predstavlja vezu između ožičenja mreze i računara (radne stani-ce). Ugrađuju se u računare na koje se priključuju mrežni kablovi. Ima malu memoriju u koju se skladište dilazni podaci sa mreže, dok ih računar obrađuje. Novije imaju svoj procesor koji pomaže obavljanju mrežnog saobraćaja. Instalira se u jedan od slobodnih portova (PCI ) na matičnoj ploči i omogućuje vezu računara i mreže. Karakteristika mrežnih kartica je brzina prenosa podataka između mreže i računara. Čvorović Mirjana 100 Mb/s етернет мрежна картица, брзи етернет 14

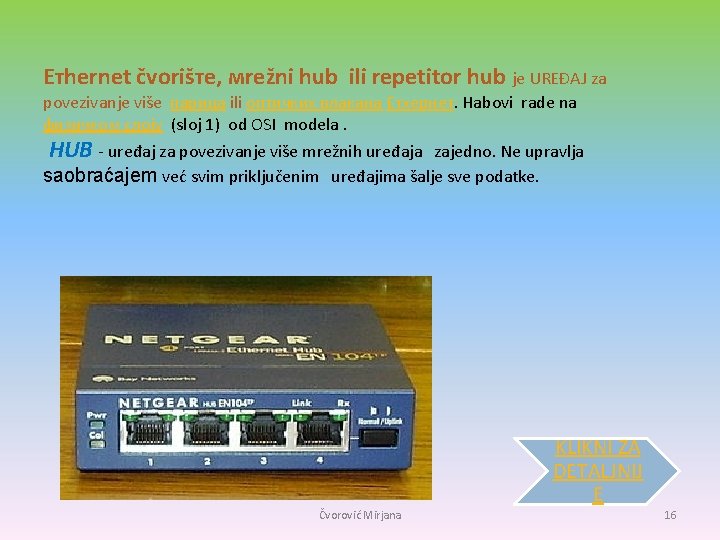

Етhernet čvorišте, мrežni hub ili repetitor hub је UREĐAJ zа povezivanje više парица ili оптичких влакана Етхернет. Habovi rade na физичком слоју (sloj 1) od OSI modela. HUB - uređaj za povezivanje više mrežnih uređaja zajedno. Ne upravlja saobraćajem već svim priključenim uređajima šalje sve podatke. KLIKNI ZA DETALJNIJ E Čvorović Mirjana 16

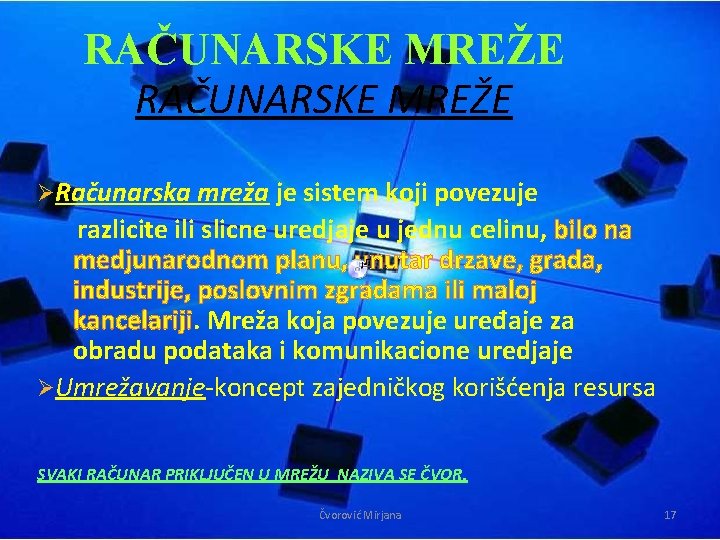

RAČUNARSKE MREŽE ØRačunarska mreža je sistem koji povezuje razlicite ili slicne uredjaje u jednu celinu, bilo na medjunarodnom planu, unutar drzave, grada, industrije, poslovnim zgradama ili maloj kancelariji. Mreža koja povezuje uređaje za obradu podataka i komunikacione uredjaje ØUmrežavanje-koncept zajedničkog korišćenja resursa SVAKI RAČUNAR PRIKLJUČEN U MREŽU NAZIVA SE ČVOR. Čvorović Mirjana 17

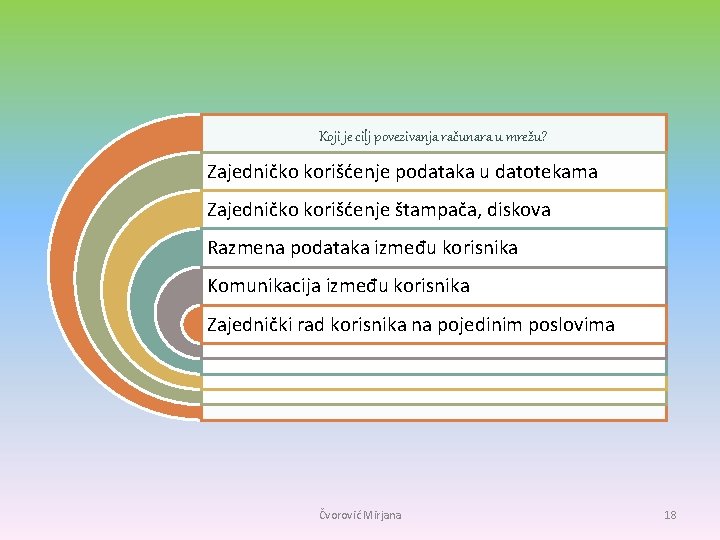

Koji je cilj povezivanja računara u mrežu? Zajedničko korišćenje podataka u datotekama Zajedničko korišćenje štampača, diskova Razmena podataka između korisnika Komunikacija između korisnika Zajednički rad korisnika na pojedinim poslovima Čvorović Mirjana 18

U zavisnosti od udaljenosti koje prilikom umrezavanja treba premostiti, koriste se različite tehnologije umrežavanja i vrste medijuma za prenos podataka. Tako da mreže delimo na : Wide Area Networks-WAN (GLOBALNE) 2) Local Area Networks-LAN (LOKALNE) 3) Gradske (Mitropolitian Area Netw. -MAN)nekada su se koristile 1) Čvorović Mirjana 19

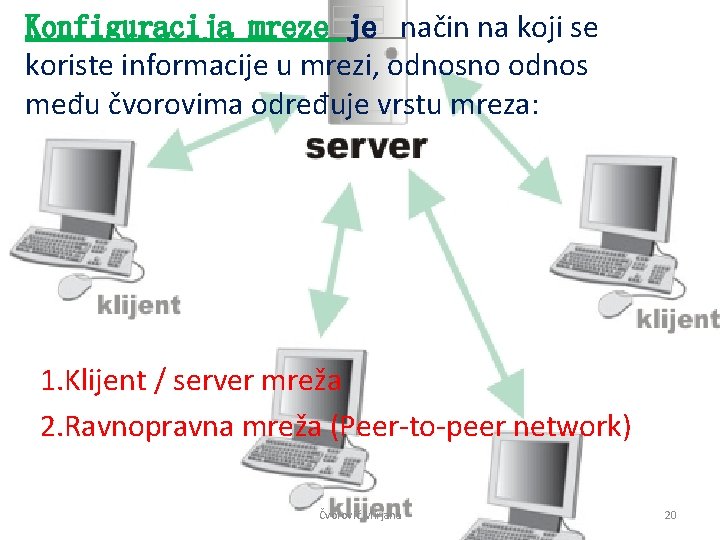

Konfiguracija mreze je način na koji se koriste informacije u mrezi, odnosno odnos među čvorovima određuje vrstu mreza: 1. Klijent / server mreža 2. Ravnopravna mreža (Peer-to-peer network) Čvorović Mirjana 20

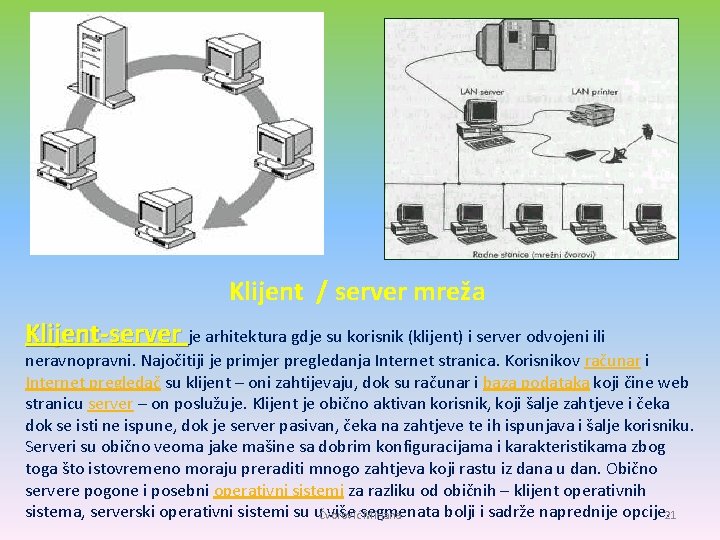

Klijent / server mreža Klijent-server je arhitektura gdje su korisnik (klijent) i server odvojeni ili neravnopravni. Najočitiji je primjer pregledanja Internet stranica. Korisnikov računar i Internet pregledač su klijent – oni zahtijevaju, dok su računar i baza podataka koji čine web stranicu server – on poslužuje. Klijent je obično aktivan korisnik, koji šalje zahtjeve i čeka dok se isti ne ispune, dok je server pasivan, čeka na zahtjeve te ih ispunjava i šalje korisniku. Serveri su obično veoma jake mašine sa dobrim konfiguracijama i karakteristikama zbog toga što istovremeno moraju preraditi mnogo zahtjeva koji rastu iz dana u dan. Obično servere pogone i posebni operativni sistemi za razliku od običnih – klijent operativnih sistema, serverski operativni sistemi su uČvorović više segmenata bolji i sadrže naprednije opcije. 21 Mirjana

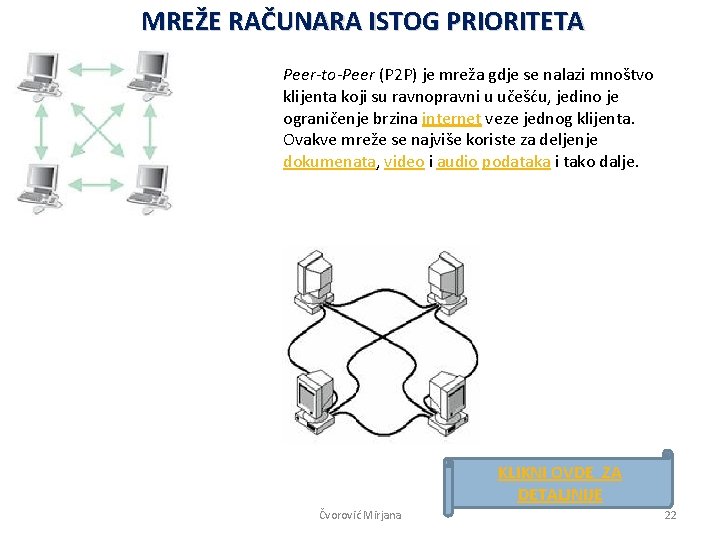

MREŽE RAČUNARA ISTOG PRIORITETA Peer-to-Peer (P 2 P) je mreža gdje se nalazi mnoštvo klijenta koji su ravnopravni u učešću, jedino je ograničenje brzina internet veze jednog klijenta. Ovakve mreže se najviše koriste za deljenje dokumenata, video i audio podataka i tako dalje. KLIKNI OVDE ZA DETALJNIJE Čvorović Mirjana 22

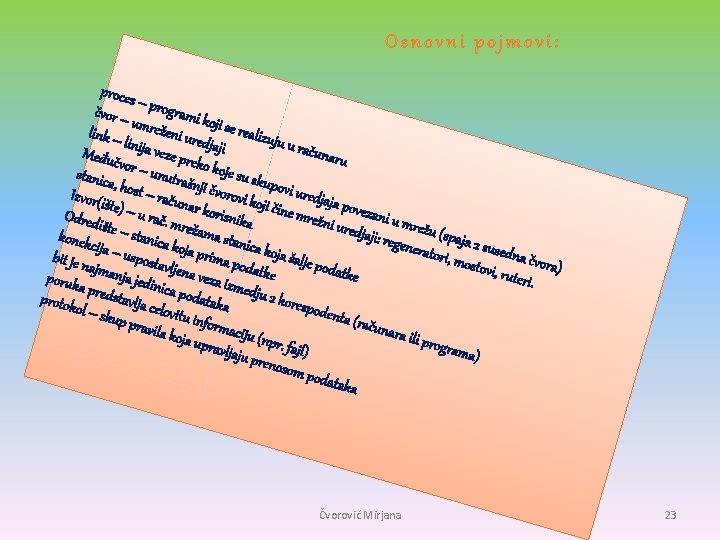

Osnovni pojmovi: proces – čvor – programi k u o link – mreženi ure ji se realizuj u u ra li d čunar Međuč nija veze pre jaji u ko koj vor – unutra e su sk stanic a, up šn Izvor(i host – raču ji čvorovi ko ovi uredjaja na št ji p Odred e) – u rač. m r korisnika čine mrežn ovezani u m i ured iš r jaji: re režu (spaja konek te – stanica ežama stan genera 2 suse cija – ica koja p dna čv t u o a r r bit je n sposta ima po š i , a m l j e ora) o p s vljena t ajman o d a v a t i , k t r k e uteri. e v j poruk a pred a jedinica po eza izmedju sta 2 kore da protok spoden ol – sk vlja celovitu taka ta (rač up pra i unara vila ko nformaciju ili pro (npr. f ja upr grama avljaju ajl) ) preno som p odatak a Čvorović Mirjana 23

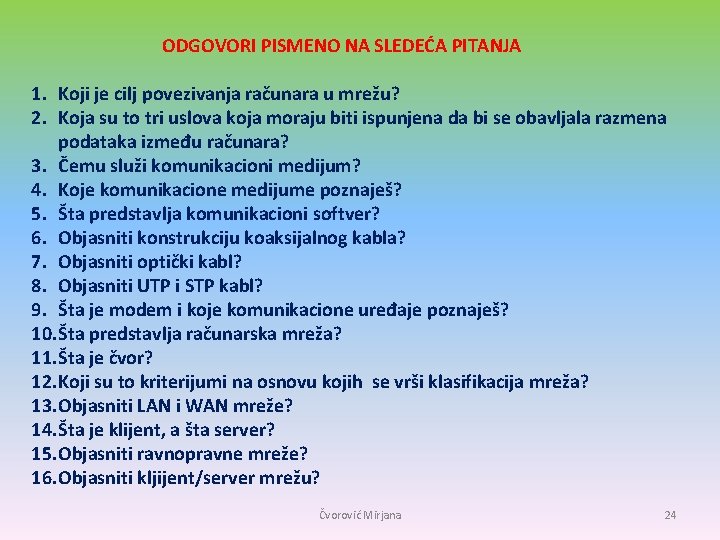

ODGOVORI PISMENO NA SLEDEĆA PITANJA 1. Koji je cilj povezivanja računara u mrežu? 2. Koja su to tri uslova koja moraju biti ispunjena da bi se obavljala razmena podataka između računara? 3. Čemu služi komunikacioni medijum? 4. Koje komunikacione medijume poznaješ? 5. Šta predstavlja komunikacioni softver? 6. Objasniti konstrukciju koaksijalnog kabla? 7. Objasniti optički kabl? 8. Objasniti UTP i STP kabl? 9. Šta je modem i koje komunikacione uređaje poznaješ? 10. Šta predstavlja računarska mreža? 11. Šta je čvor? 12. Koji su to kriterijumi na osnovu kojih se vrši klasifikacija mreža? 13. Objasniti LAN i WAN mreže? 14. Šta je klijent, a šta server? 15. Objasniti ravnopravne mreže? 16. Objasniti kljijent/server mrežu? Čvorović Mirjana 24

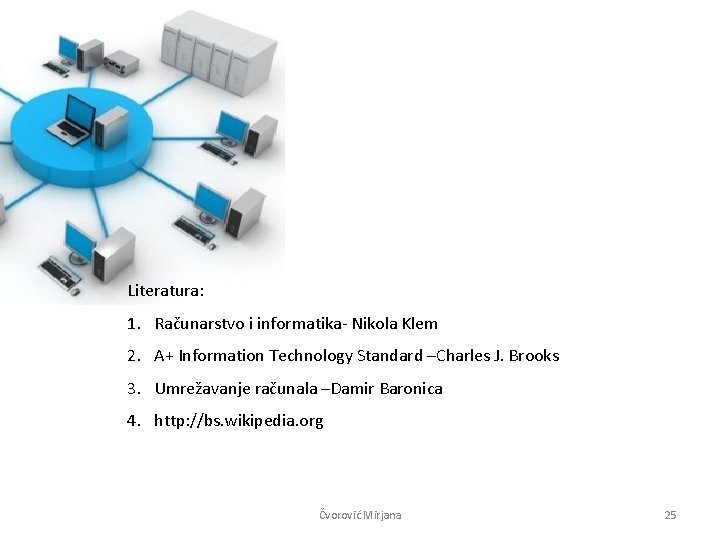

Literatura: 1. Računarstvo i informatika- Nikola Klem 2. A+ Information Technology Standard –Charles J. Brooks 3. Umrežavanje računala –Damir Baronica 4. http: //bs. wikipedia. org Čvorović Mirjana 25

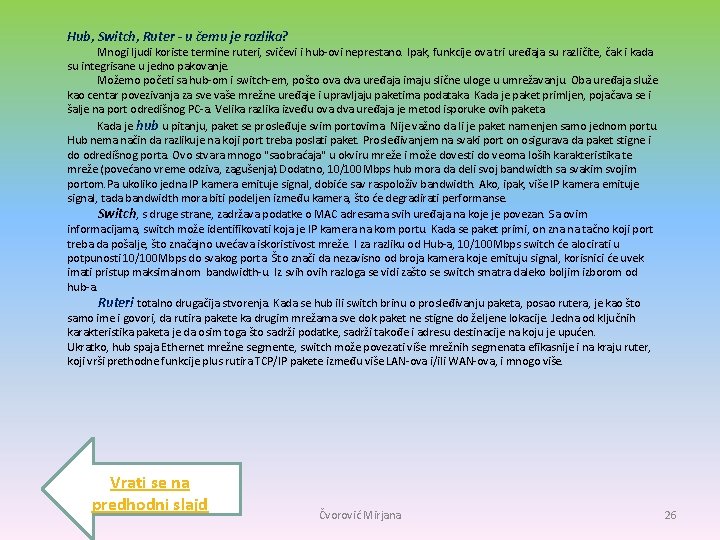

Hub, Switch, Ruter - u čemu je razlika? Mnogi ljudi koriste termine ruteri, svičevi i hub-ovi neprestano. Ipak, funkcije ova tri uređaja su različite, čak i kada su integrisane u jedno pakovanje. Možemo početi sa hub-om i switch-em, pošto ova dva uređaja imaju slične uloge u umrežavanju. Oba uređaja služe kao centar povezivanja za sve vaše mrežne uređaje i upravljaju paketima podataka. Kada je paket primljen, pojačava se i šalje na port odredišnog PC-a. Velika razlika izveđu ova dva uređaja je metod isporuke ovih paketa. Kada je hub u pitanju, paket se prosleđuje svim portovima. Nije važno da li je paket namenjen samo jednom portu. Hub nema način da razlikuje na koji port treba poslati paket. Prosleđivanjem na svaki port on osigurava da paket stigne i do odredišnog porta. Ovo stvara mnogo "saobraćaja" u okviru mreže i može dovesti do veoma loših karakteristika te mreže (povećano vreme odziva, zagušenja). Dodatno, 10/100 Mbps hub mora da deli svoj bandwidth sa svakim svojim portom. Pa ukoliko jedna IP kamera emituje signal, dobiće sav raspoloživ bandwidth. Ako, ipak, više IP kamera emituje signal, tada bandwidth mora biti podeljen između kamera, što će degradirati performanse. Switch, s druge strane, zadržava podatke o MAC adresama svih uređaja na koje je povezan. Sa ovim informacijama, switch može identifikovati koja je IP kamera na kom portu. Kada se paket primi, on zna na tačno koji port treba da pošalje, što značajno uvećava iskoristivost mreže. I za razliku od Hub-a, 10/100 Mbps switch će alocirati u potpunosti 10/100 Mbps do svakog porta. Što znači da nezavisno od broja kamera koje emituju signal, korisnici će uvek imati pristup maksimalnom bandwidth-u. Iz svih ovih razloga se vidi zašto se switch smatra daleko boljim izborom od hub-a. Ruteri totalno drugačija stvorenja. Kada se hub ili switch brinu o prosleđivanju paketa, posao rutera, je kao što samo ime i govori, da rutira pakete ka drugim mrežama sve dok paket ne stigne do željene lokacije. Jedna od ključnih karakteristika paketa je da osim toga što sadrži podatke, sadrži takođe i adresu destinacije na koju je upućen. Ukratko, hub spaja Ethernet mrežne segmente, switch može povezati više mrežnih segmenata efikasnije i na kraju ruter, koji vrši prethodne funkcije plus rutira TCP/IP pakete između više LAN-ova i/ili WAN-ova, i mnogo više. Vrati se na predhodni slajd Čvorović Mirjana 26

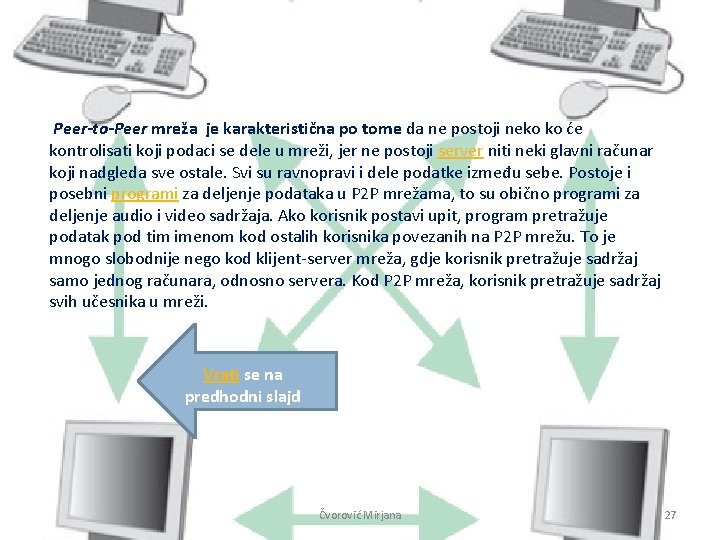

Peer-to-Peer mreža je karakteristična po tome da ne postoji neko ko će kontrolisati koji podaci se dele u mreži, jer ne postoji server niti neki glavni računar koji nadgleda sve ostale. Svi su ravnopravi i dele podatke između sebe. Postoje i posebni programi za deljenje podataka u P 2 P mrežama, to su obično programi za deljenje audio i video sadržaja. Ako korisnik postavi upit, program pretražuje podatak pod tim imenom kod ostalih korisnika povezanih na P 2 P mrežu. To je mnogo slobodnije nego kod klijent-server mreža, gdje korisnik pretražuje sadržaj samo jednog računara, odnosno servera. Kod P 2 P mreža, korisnik pretražuje sadržaj svih učesnika u mreži. Vrati se na predhodni slajd Čvorović Mirjana 27
