Računalniška omrežja Iztok Kovačič Študijsko gradivo pri predmetu Računalništvo in informatika Univerzitetni študij gradbeništva FGG, Ljubljana, 2000/2001

Koncept računalniškega omrežja l Računalniško omrežje sestavljajo • skupina med seboj povezanih računalnikov, • programska oprema, ki te povezave omogoča, • informacije in usluge, ki jih omrežje prenaša in omogoča. l Povezave med računalniki so: • kabelske in • brezžične.

Namen uporabe krajevnega omrežja l l l l Prenos informacij med računalniki Komunikacije med uporabniki Sodelovanje ljudi, skupinsko delo Delitev programske opreme Delitev strojne opreme Priklop v omrežje od daleč Porazdeljena obdelava programov • Distribuirano procesiranje.

Vrste računalniških omrežij l l l Krajevna (lokalna) omrežja (LAN) Mestna omrežja Univerzitetna omrežja Regionalna omrežja Prostrana omrežja (WAN) Globalna ali svetovna omrežja

Hitrost prenosa podatkov po omrežju l Hitrost prenosa merimo v bitih/s, večje enote so: • Kb/s (cca 1000 bitov/s) • Mb/s (cca 1, 000 bitov/s) • Gb/s (cca 1000, 000 bitov/s) l Hitrost prenosa določa tudi pojem: pasovna širina.

Tipične hitrosti prenosa • Ethernet v krajevnem omrežju: nekaj Mb/s Modem v telefonskem omrežju: 300 b/s do 57 kb/s • ISDN: od 64 Kb/s do 2 Mb/s • Hitre linije T 1: 1. 5 Mb/s, T 3: 44. 7 Mb/s. • Hitre linije za povezovanje regionalnih omrežij (144 Mb/s) se imenujejo hrbtenice (backbones). • Obstajajo še zmogljivejše linije (Gb/s).

Krajevno računalniško omrežje l l LAN - Local Area Network Krajevno računalniško omrežje je omejeno na stavbo ali sklop stavb • Razdalje so nekaj 100 m. • Omrežje sestavljajo s kabli povezani osebni računalniki in delovne postaje. • Optični vodi omogočajo do 100 Mb/s

Kje uporabljamo krajevna omrežja ? l Krajevno omrežje je primerno za sodelujoče skupine ljudi. Najpogosteje ga srečamo v: • • • podjetjih, bankah, državnih ustanovah, zdravstvu, izobraževalnih in raziskovalnih ustanovah, in tudi doma.

Izvedba krajevnega omrežja l Računalniki so povezani s kabli: • parica (dva para bakrenih žic), • koaksialni kabli, • optični kabli. l Računalnik potrebuje omrežno kartico ali omrežni vmesnik (adapter) • Običajno podpira protokol Ethernet. • Omogoča veliko hitrost prenosa (do nekaj Mb/s) l Dodatne naprave za večja omrežja: • Ponavljalnik signalov (repeater). • Razdelilniki signalov.

Topologije krajevnega omrežja l Omrežje z vodilom (bus) • Skupno vodilo. • Sporočilo vsebuje naslov, kamor je namenjeno. l Omrežje v obliki obroča (token ring) • Krožna zanka, po kateri krožijo sporočila ali elektronski žeton. • Za novo sporočilo potrebujemo žeton. • Sporočilo vsebuje naslov računalnika, kamor je namenjeno. l Zvezdasta arhitektura omrežja • Poseben centralni računalnik (hub) sprejema in razporeja sporočila.

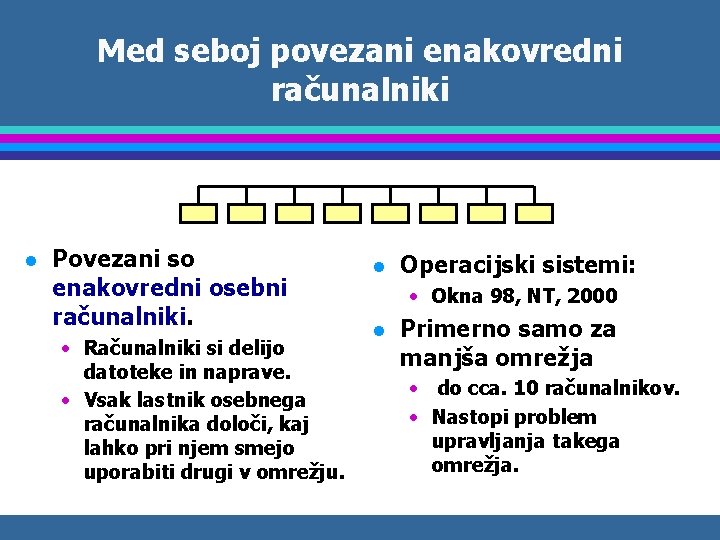

Med seboj povezani enakovredni računalniki l Povezani so enakovredni osebni računalniki. • Računalniki si delijo datoteke in naprave. • Vsak lastnik osebnega računalnika določi, kaj lahko pri njem smejo uporabiti drugi v omrežju. l Operacijski sistemi: • Okna 98, NT, 2000 l Primerno samo za manjša omrežja • do cca. 10 računalnikov. • Nastopi problem upravljanja takega omrežja.

Krajevno omrežje s strežnikom l Za delovanje omrežja skrbi strežnik. • Strežnik je zmogljiv računalnik v omrežju, ki streže ostalim • Ima hiter procesor, velik delovni pomnilnik (RAM) in velik in hiter zunanji pomnilnik. • Grafični zaslon ni važen. l Strežnik poganja poseben operacijski sistem. • Windows NT Server • Windows 2000 Server l Odjemalci so PC-ji ali delovne postaje • Windows 98, NT Workstation, Unix.

Koncept odjemalec-strežnik l l l Je sodoben koncept uporabe računalnikov. Komunkacija poteka med dvema programoma. Strežnik imenujemo tudi program, ki streže z različnimi uslugami odjemalcem. • Izvaja se na strežniškem računalniku. l Odjemalec je program, ki komunicira z uporabnikom in pošilja njegove želje in zahteve strežniku. • Izvaja se na odjemalskem računalniku.

Prednosti sistema odjemalecstrežnik l l delitev virov večim uporabnikom, večja učinkovitost, večji nadzor, nižji stroški (centralno uporavljanje), enostavnost, ker ni potrebna namestitev programov, za katere skrbi strežnik. Odjemalec Strežnik Odjemalec

Strežniški program l Teče na strežniškem računalniku. • Streže z določenimi uslugami drugim računalnikom v omrežju - odjemalcem. • Strežnik nima uporabniškega vmesnika. • Strežnik lahko komunicira z drugimi strežniki. • Z odjemalnim programom komunicira po dobro definiranem protokolu. l Protokol je sklop pravil, • ki določajo komunikacijo med računalniki. Pogovorni jezik računalnikov.

Odjemalec (splošno) l Je program, ki teče na osebnem računalniku ali delovni postaji, ki je povezan v omrežje. • Ima uporabniški vmesnik (interface), ki omogoča komunikacijo z uporabnikom. l S strežnikom komunicira po predpisanem protokolu. • Z istim strežnikom se lahko pogovarjajo različni odjemalci, ki se držijo protokola. l Naloge odjemalca so: • Strežniku pošilja zahteve uporabnika. • Uporabniku posreduje rezultate, odgovore strežnika.

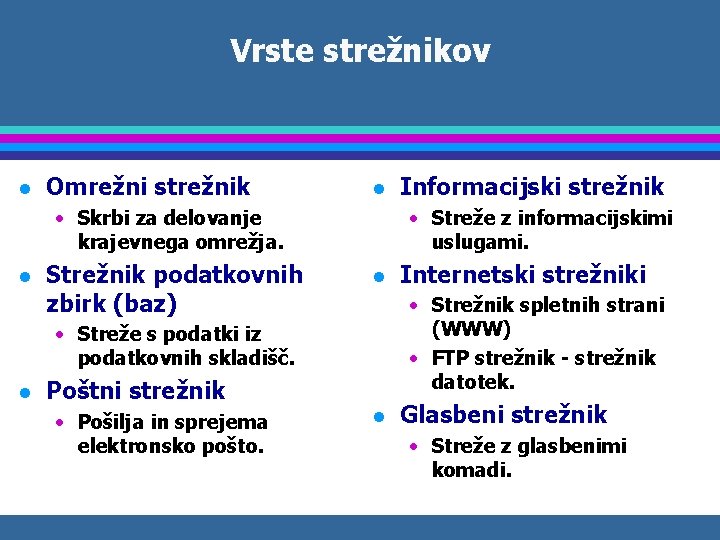

Vrste strežnikov l Omrežni strežnik l • Skrbi za delovanje krajevnega omrežja. l Strežnik podatkovnih zbirk (baz) • Streže z informacijskimi uslugami. l Poštni strežnik • Pošilja in sprejema elektronsko pošto. Internetski strežniki • Strežnik spletnih strani (WWW) • FTP strežnik - strežnik datotek. • Streže s podatki iz podatkovnih skladišč. l Informacijski strežnik l Glasbeni strežnik • Streže z glasbenimi komadi.

Glavne naloge omrežnega strežnika l Upravljanje (administracija) omrežja • Evidenca uporabnikov omrežja • Nadzor nad omrežjem l Delitev skupne programske opreme • Razni strežniški programi. l Delitev skupne strojne opreme l Vzdrževanje računalnikov v omrežju • Namestitev sistemske in druge programske opreme. l Povezovanje z drugimi računalniki in omrežji • Priklop oddaljenega računalnika v omrežje. • Povezovanje v Internet

Strežnik Učilnica omogoča: l l l l Skupne datoteke Uporabo skupnega pisalnika Uporabo skupnih programov Individualni priklop v omrežje Nadzor nad uporabniki Samodejno namestitev operacijskega sistema in programov na vseh računalnikih Internetske usluge: Svetovni splet in elektronsko pošto

Strežniki relacijskih podatkovnih zbirk l Izvajajo • poizvedovanja v relacijskih podatkovnih zbirkah. • SQL je standardni poizvedovalni jezik. l Uporabljajo standard ODBC • Open Database Connectivity • Definira metode povezovanja s podatkovnimi bazami. l Uporaba pri poslovnih sistemih • Upravljanje podjetij. • Poslovanje podjetij. l Oracle, SQL Server, Informix, . . .

Modem l l Naprava, ki omogoča prenos sporočil med oddaljenimi računalniki po telefonskem omrežju. Z modemom se lahko z osebnim računalnikom priključimo v omrežje od daleč. Modem pretvarja digitalne signale v analogne (zvočne) in obratno. • Modemi so notranji in zunanji (dražji). Hitrosti prenosa so lahko: • 300, 1200, 2400, 9600 bit/s • 14. 4, 19. 6, 28. 2, 56 kbit/s

ISDN - Digitalno omrežje integriranih storitev l je komunikacijski sistem - evropski in svetovni standard, ki omogoča po obstoječem telefonskem omrežju: • prenos glasu, • prenos video signalov (slike), telefaks, • videotelefon in videokonference, • telefaks, • prenos računalniških sporočil. • Osebni računalnik potrebuje posebno ISDN kartico ali adapter.

ISDN - lastnosti l l l Na en ISDN priključek lahko priključimo do 8 ISDN terminalov Poznamo 2 vrsti dostopov. Cenejši in manj zmogljiv je osnovni dostop. • Ima dva kanala s • hitrostjo prenosa 64 kbit/s. l Dražji primarni dostop • Omogoča 30 neodvisnih istočasnih zvez s hitrostjo 64 kbit/s. • Namenjen je za uporabo v podjetjih.
