RaumController RCA 8 1 RaumController ABB STOTZKONTAKT Gmb

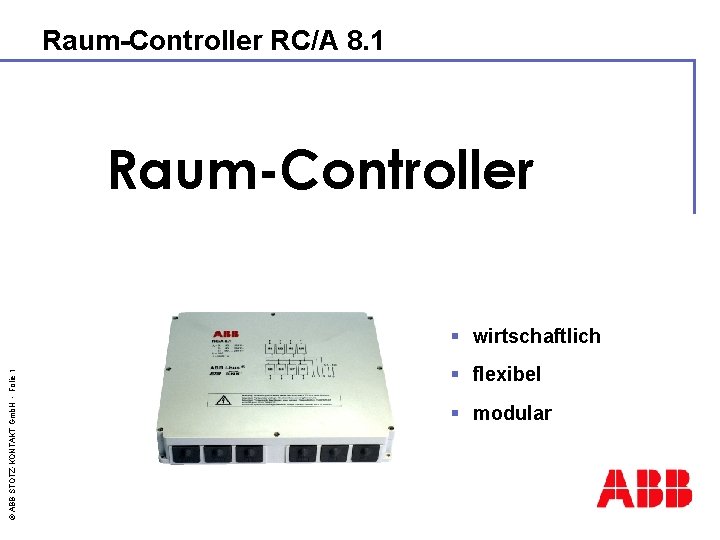

Raum-Controller RC/A 8. 1 Raum-Controller © ABB STOTZ-KONTAKT Gmb. H - Folie 1 § wirtschaftlich § flexibel § modular

Raum-Controller RC/A 8. 1 Dezentrale Installation Wie wäre es: Raum 1 Ein Gerät pro Raum, das alle Raumfunktionen steuert. Raum 2 EIB Einspeisung © ABB STOTZ-KONTAKT Gmb. H - Folie 2 Raum 3

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 3 Trends in der Gebäudeinstallation n Steigende Funktionalität in den Anwendungen n Steigende Anzahl von Applikationen je Raum n Dezentrale Montage in Zwischendecken und Unterflursystemen n Geringe Montagezeit, reduzierter Montageaufwand n Kostenoptimierte Gesamtlösungen

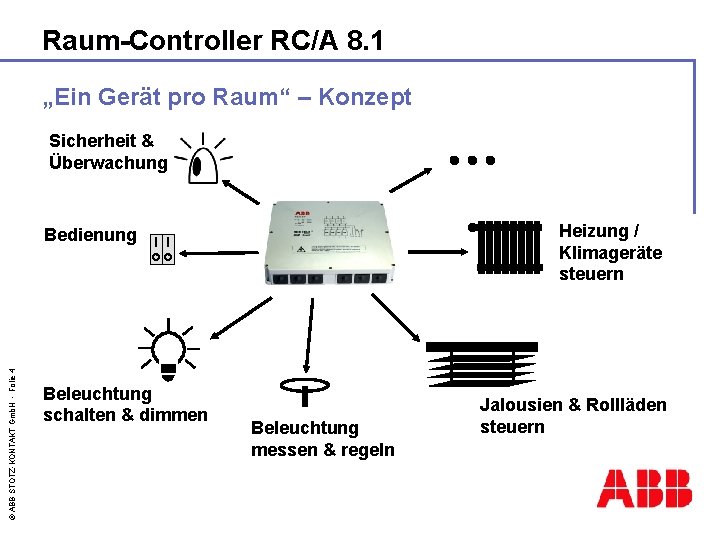

Raum-Controller RC/A 8. 1 „Ein Gerät pro Raum“ – Konzept Sicherheit & Überwachung Heizung / Klimageräte steuern © ABB STOTZ-KONTAKT Gmb. H - Folie 4 Bedienung Beleuchtung schalten & dimmen Beleuchtung messen & regeln Jalousien & Rollläden steuern

Raum-Controller RC/A 8. 1 Dezentrale Installation: einige Vorteile Raum 1 n Montage und Test vor Ort n Weniger Leitungen Reduzierung von Brandlasten größere Übersichtlichkeit n Flexibilität bei Funktionsoder Planungsänderungen n Schnelle Planung und Installation, insbesondere bei vielen Räumen mit ähnlichen Funktionen Raum 2 EIB Einspeisung © ABB STOTZ-KONTAKT Gmb. H - Folie 5 Raum 3

Raum-Controller RC/A 8. 1 Übersicht § Modulares Gerät für bis zu acht steckbare Funktionsmodule § Aufputz-Montage, optimiert für Unterboden und Zwischendecke © ABB STOTZ-KONTAKT Gmb. H - Folie 6 § Dezentrales Installationskonzept § Anschluss über Steckklemmen, einfache Adaption an Installations-Stecksysteme § Vor-Ort-Testfunktion

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 7 Abschnitt 1: Die Technik

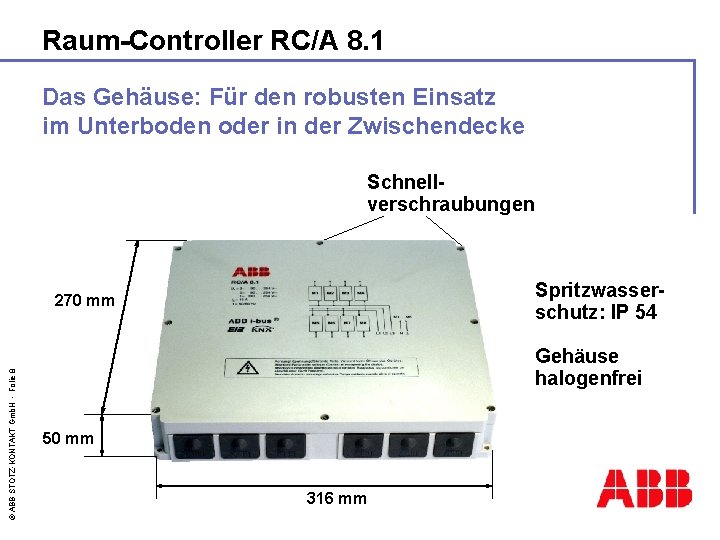

Raum-Controller RC/A 8. 1 Das Gehäuse: Für den robusten Einsatz im Unterboden oder in der Zwischendecke Schnellverschraubungen Spritzwasserschutz: IP 54 © ABB STOTZ-KONTAKT Gmb. H - Folie 8 270 mm Gehäuse halogenfrei 50 mm 316 mm

Raum-Controller RC/A 8. 1 Schematischer Aufbau Einspeisung 24 V DC für Jalousieantriebe (optional) Grundgerät EIB © ABB STOTZ-KONTAKT Gmb. H - Folie 9 8 steckbare Module Einspeisung 12 V DC zur Spannungspufferung (optional) Zu den Betriebsmitteln Einspeisung: max. 3 x 230 V, 16 A

Raum-Controller RC/A 8. 1 Der Innenaufbau Leitungseinführungen (insgesamt 18 Stk. ) Busanschluss (ein Busteilnehmer!) Handbedienung © ABB STOTZ-KONTAKT Gmb. H - Folie 10 Programmier-Taster + LED Einspeisung und Versorgung

Raum-Controller RC/A 8. 1 Die Modulplätze © ABB STOTZ-KONTAKT Gmb. H - Folie 11 n Über den Modulplatz erfolgt die Zuordnung zu einer Phase.

Raum-Controller RC/A 8. 1 Spannungsversorgung: Ein professionelles Sicherheitskonzept Einspeisung: n Das Gerät versorgt sich aus der Einspeisung geringer Busstromverbrauch! Erhalt der internen Funktion bei Busspannungsausfall! n Funktion ist gewährleistet, solange eine beliebige Phase vorhanden n Optionale 12 V Hilfsspannungsversorgung erlaubt Funktion auch bei vollständigem Spannungsausfall 3 -phasig L 1 L 2 2 -phasig © ABB STOTZ-KONTAKT Gmb. H - Folie 12 L 1 1 -phasig L 1 L 3 L 2

Raum-Controller RC/A 8. 1 Die Module Anschlussklemmen, (steckbare Schraubklemmen) © ABB STOTZ-KONTAKT Gmb. H - Folie 13 Einspeisung Kontaktierung der Steuerleitungen

Raum-Controller RC/A 8. 1 Schnelle Montage 1. Grundgerät montieren 2. Module einschnappen © ABB STOTZ-KONTAKT Gmb. H - Folie 14 3. Endgeräte anschließen 4. Spannung anschließen 5. Testen (auch ohne Busspannung!)

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 15 Werkzeuglose Montage n Einfaches Stecken und Einrasten der Module n Automatische Verbindung mit der Einspeisung n Jedes Modul kann an einem beliebigen Platz eingeschnappt werden

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 16 Zugentlastung n Zugentlastung erfolgt an der Leitungseinführung n Einfach über Kabelbinder fixieren

Raum-Controller RC/A 8. 1 Handbedienung und Anzeige 8 7 6 5 4 1 2 3 Modulwahl © ABB STOTZ-KONTAKT Gmb. H - Folie 17 LEDs und Taster Die Handbedienung ist auch ohne Busspannung möglich!

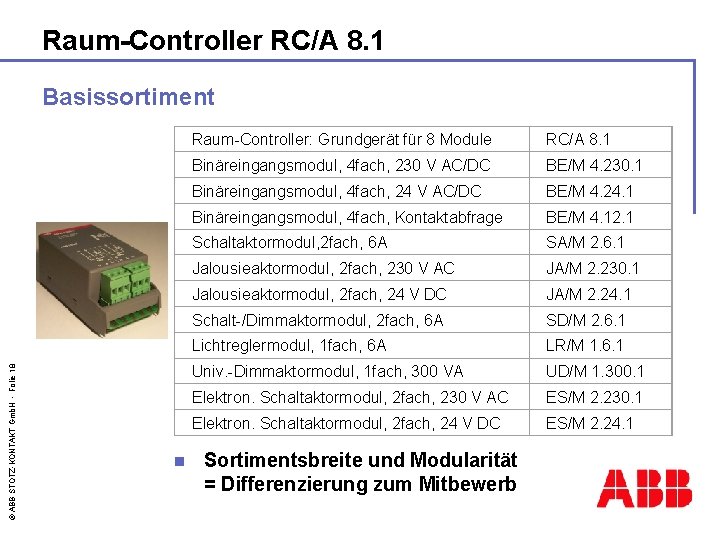

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 18 Basissortiment n Raum-Controller: Grundgerät für 8 Module RC/A 8. 1 Binäreingangsmodul, 4 fach, 230 V AC/DC BE/M 4. 230. 1 Binäreingangsmodul, 4 fach, 24 V AC/DC BE/M 4. 24. 1 Binäreingangsmodul, 4 fach, Kontaktabfrage BE/M 4. 12. 1 Schaltaktormodul, 2 fach, 6 A SA/M 2. 6. 1 Jalousieaktormodul, 2 fach, 230 V AC JA/M 2. 230. 1 Jalousieaktormodul, 2 fach, 24 V DC JA/M 2. 24. 1 Schalt-/Dimmaktormodul, 2 fach, 6 A SD/M 2. 6. 1 Lichtreglermodul, 1 fach, 6 A LR/M 1. 6. 1 Univ. -Dimmaktormodul, 1 fach, 300 VA UD/M 1. 300. 1 Elektron. Schaltaktormodul, 2 fach, 230 V AC ES/M 2. 230. 1 Elektron. Schaltaktormodul, 2 fach, 24 V DC ES/M 2. 24. 1 Sortimentsbreite und Modularität = Differenzierung zum Mitbewerb

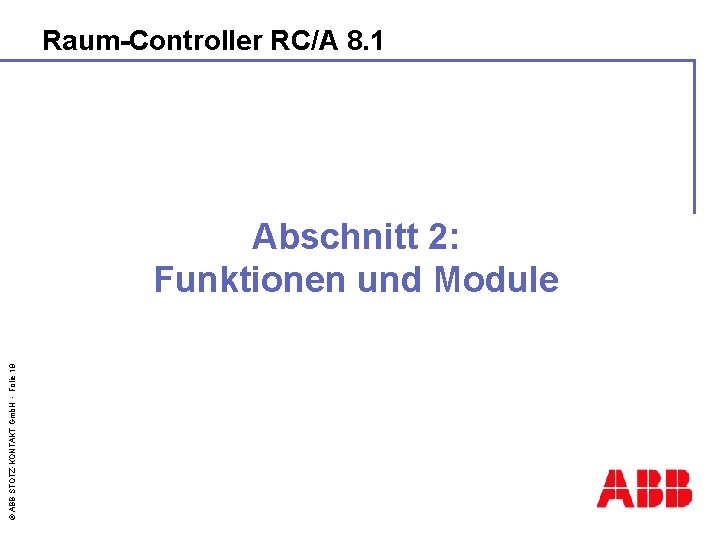

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 19 Abschnitt 2: Funktionen und Module

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 20 Die zentralen Funktionen n Meldung über den Bus bei Ausfall oder Falschbestückung von Modulen Übertemperatur n Modulbestückung kann über den Bus ausgelesen werden n Überwachung der Buskommunikation: Parametrierbares Verhalten bei Ausfall

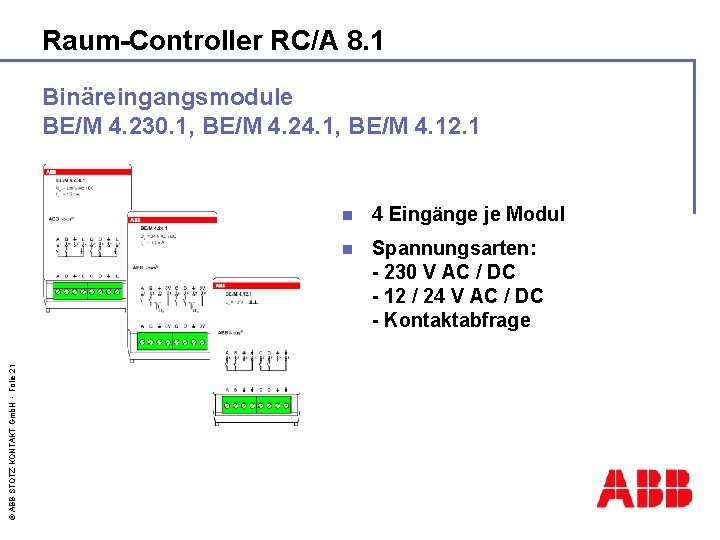

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 21 Binäreingangsmodule BE/M 4. 230. 1, BE/M 4. 24. 1, BE/M 4. 12. 1 n 4 Eingänge je Modul n Spannungsarten: - 230 V AC / DC - 12 / 24 V AC / DC - Kontaktabfrage

Raum-Controller RC/A 8. 1 Funktionen „Binäreingang“ Funktionen (Überblick) © ABB STOTZ-KONTAKT Gmb. H - Folie 22 Standardfunktionalität „Binäreingang“ (wie z. B. US/U x. 2) n Schaltsensor n Dimmsensor n Jalousiesensor n Wert senden n Lichtszenen steuern n Mehrfachbetätigung n Schaltfolgen n Impulszähler

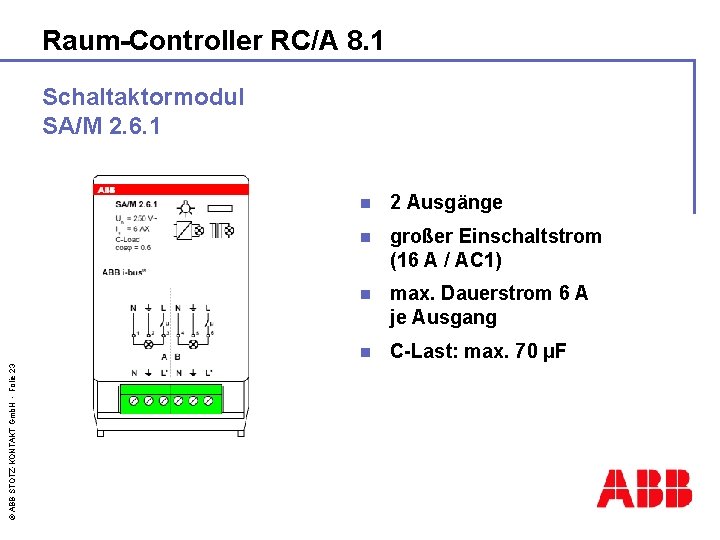

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 23 Schaltaktormodul SA/M 2. 6. 1 n 2 Ausgänge n großer Einschaltstrom (16 A / AC 1) n max. Dauerstrom 6 A je Ausgang n C-Last: max. 70 µF

Raum-Controller RC/A 8. 1 Funktionen „Schaltaktor“ n Zeitfunktionen n Treppenlichtfunktion (mit „Pumpen“ und „Warnung“) n Ein-/Ausschaltverzögerung n Blinken n 1 -Bit-Presets: 4 je Ausgang n 8 -Bit-Szene: 5 Zuordnungen je Ausgang n 2 Verknüpfungsobjekte je Ausgang © ABB STOTZ-KONTAKT Gmb. H - Folie 24 n UND / ODER / XODER / Torfunktion n Zwangsführung n Zyklische Überwachung des Schaltobjekts n Schwellwertauswertung n Fan-Coil-Funktion

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 25 Jalousieaktormodule JA/M 2. 230. 1, JA/M 2. 24. 1 n 2 unabhängige Ausgänge n Spannungsarten: - 230 V AC - 24 V DC n max. Dauerstrom 6 A je Ausgang

Raum-Controller RC/A 8. 1 Funktionen „Jalousieaktor“ Funktionen © ABB STOTZ-KONTAKT Gmb. H - Folie 26 Standardfunktionalität „Jalousieaktor“, (entspricht JA/S. . . , leicht eingeschränkt) n Wetteralarm: 2 Objekte n Zwangsführung n Fahren in Position n Sonnenschutzautomatik n Vorbereitet: Fassadensteuerung mit Jalousiesteuerbaustein JSB/S 1. 1

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 27 Schalt-/Dimmaktormodul SD/M 2. 6. 1 n 2 Schalt-/Dimmausgänge: 1. . . 10 V Steuerausgang und Relaisausgang n max. Dauerstrom 6 A je Ausgang n Schaltstrom 10 A

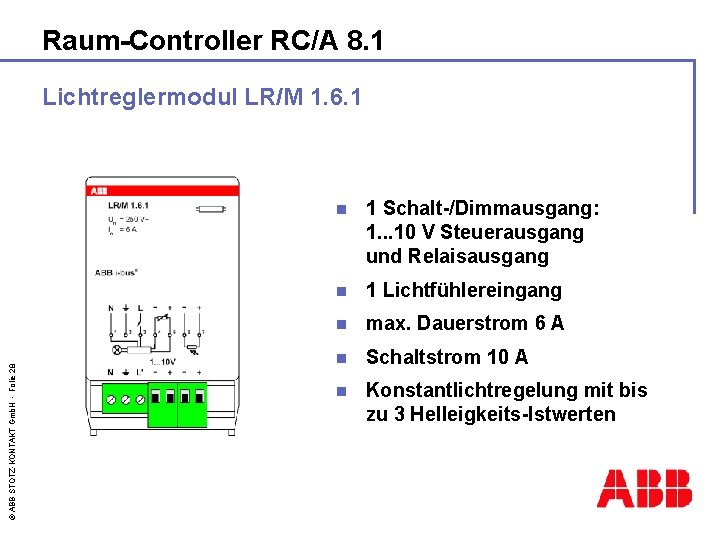

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 28 Lichtreglermodul LR/M 1. 6. 1 n 1 Schalt-/Dimmausgang: 1. . . 10 V Steuerausgang und Relaisausgang n 1 Lichtfühlereingang n max. Dauerstrom 6 A n Schaltstrom 10 A n Konstantlichtregelung mit bis zu 3 Helleigkeits-Istwerten

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 29 Universal-Dimmaktormodul UD/M 1. 300. 1 n 1 dimmbarer Ausgang für induktive oder kapazitive Lasten n Automatische Lasterkennung (deaktivierbar!) n Ausgangsleistung 300 W n Mindestleistung: nur 2 W (!) n Kompensation von Rundsteuersignalen

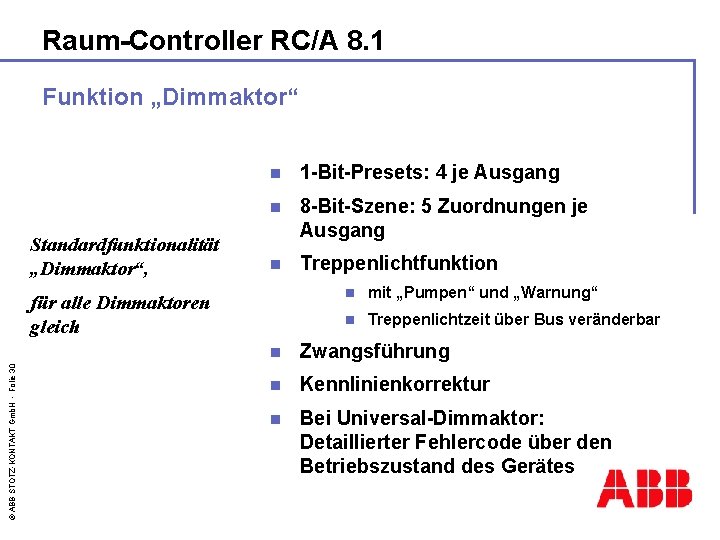

Raum-Controller RC/A 8. 1 Funktion „Dimmaktor“ Standardfunktionalität „Dimmaktor“, n 1 -Bit-Presets: 4 je Ausgang n 8 -Bit-Szene: 5 Zuordnungen je Ausgang n Treppenlichtfunktion © ABB STOTZ-KONTAKT Gmb. H - Folie 30 für alle Dimmaktoren gleich n mit „Pumpen“ und „Warnung“ n Treppenlichtzeit über Bus veränderbar n Zwangsführung n Kennlinienkorrektur n Bei Universal-Dimmaktor: Detaillierter Fehlercode über den Betriebszustand des Gerätes

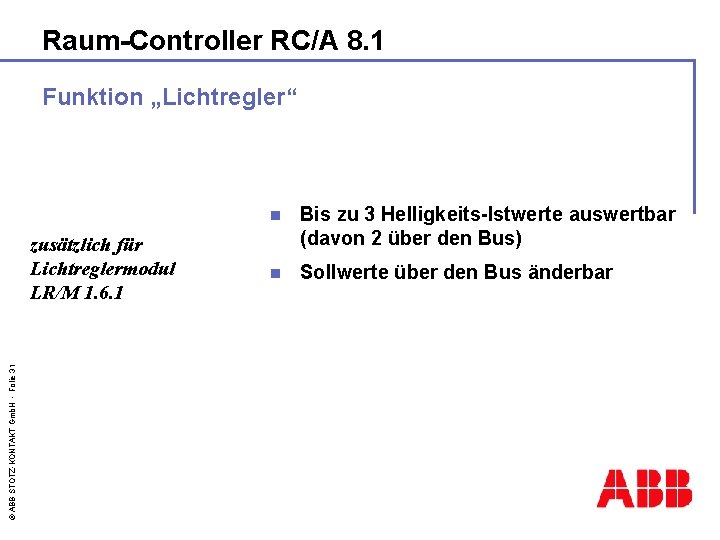

Raum-Controller RC/A 8. 1 Funktion „Lichtregler“ © ABB STOTZ-KONTAKT Gmb. H - Folie 31 zusätzlich für Lichtreglermodul LR/M 1. 6. 1 n Bis zu 3 Helligkeits-Istwerte auswertbar (davon 2 über den Bus) n Sollwerte über den Bus änderbar

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 32 Elektronische Schaltaktormodule ES/M 2. 230. 1 und ES/M 2. 24. 1 n 2 Halbleiterausgänge, geräuschlos und verschleißfrei n Spannungsarten: - 115 / 230 V AC / DC - 12 / 24 V AC / DC n max. Dauerstrom 700 m. A n max. Einschaltstrom 1 A

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 33 Funktion „Heizungsaktor“ n Ansteuerung durch Raumtemperaturregler über 1 -Bit oder 8 -Bit („Stetigregelung“) n Zwangsführung, z. B. für Wartungszwecke n Zyklische Ventilspülung n Überwachung des Raumtemperaturreglers und Vorzugslage bei Störung

Raum-Controller RC/A 8. 1 Durchgängige Funktionen © ABB STOTZ-KONTAKT Gmb. H - Folie 34 Die folgenden Funktionen sind für alle Geräte durchgängig vorhanden: n Szenensteuerung über die Objekte 1 -Bit-Preset und 8 -Bit-Szene n Zwangsführung Es folgt die nähere Erläuterung. . . >>>

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 35 Durchgängige Funktion I : Szenensteuerung Was ist das? Im Aktor parametrierte und gespeicherte Zustände (z. B. Schaltstellungen, Helligkeitswerte, etc. ) werden durch einziges Telegramm (1 - oder 8 Bit) aufgerufen. Welche Geräte? Schaltaktoren, Jalousieaktoren und Dimmaktoren Wofür braucht man das? Man kann auf Ereignisse flexibel reagieren. Damit erhebliche Reduzierung von Logikfunktionen und größere Übersichtlichkeit auf dem Bus. Ermöglicht Szenensteuerung. Reduziert Telegrammverkehr. >>>

Raum-Controller RC/A 8. 1 Szenensteuerung (Fortsetzung) Wie geht das? Beispiel: Beim Verlassen eines Gebäudes wird auf Tastendruck die Flurbeleuchtung auf 30% gedimmt und die übrige Beleuchtung ausgeschaltet. Die Jalousien im Erdgeschoss fahren herunter, die übrigen Jalousien fahren auf. © ABB STOTZ-KONTAKT Gmb. H - Folie 36 1 Telegramm: „Szene aufrufen“ Taster 30% >>> 0% oben unten

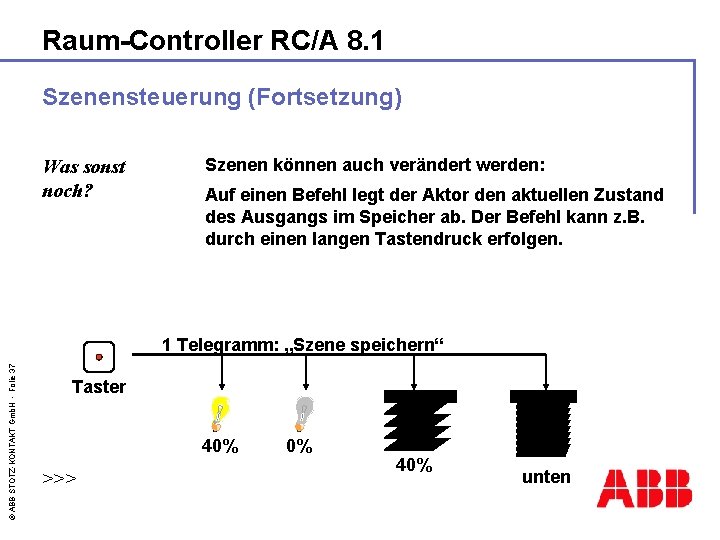

Raum-Controller RC/A 8. 1 Szenensteuerung (Fortsetzung) Was sonst noch? Szenen können auch verändert werden: Auf einen Befehl legt der Aktor den aktuellen Zustand des Ausgangs im Speicher ab. Der Befehl kann z. B. durch einen langen Tastendruck erfolgen. © ABB STOTZ-KONTAKT Gmb. H - Folie 37 1 Telegramm: „Szene speichern“ Taster 40% >>> 0% 40% unten

Raum-Controller RC/A 8. 1 Szenensteuerung von dimmbarer Beleuchtung alt Beispiel 1 Helligkeit neu Beispiel 2 alt © ABB STOTZ-KONTAKT Gmb. H - Folie 38 Aufruf >>> TÜ Zeit n Bei Aufruf der Szene kann die Beleuchtung „angesprungen“ oder „angedimmt“ werden. n Das „Andimmen“ kann in einer einstellbaren Übergangszeit TÜ erfolgen

Raum-Controller RC/A 8. 1 Szenensteuerung (Fortsetzung) Zwei Möglichkeiten, Szenen zu steuern: © ABB STOTZ-KONTAKT Gmb. H - Folie 39 1 -Bit-Preset n 1 -Bit-Objekt zum Aufrufen n 1 -Bit-Objekt zum Speichern 8 -Bit-Szene n 8 -Bit-Objekt zum Aufrufen und Speichern von Szenen n Objekt enthält Szenennummer n In den Parametern wird ein Ausgang einer oder mehreren Szenennummern zugeordnet Die Aktoren des Raum-Controllers beherrschen natürlich beide Möglichkeiten. >>>

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 40 Vorteile von 1 -Bit-Presets <<< n Flexibler und übersichtlicher als 8 -Bit-Szenen n Sonderfunktion „Zurücksetzen“: Der parametrierte Wert kann auf Wunsch wiederhergestellt werden (z. B. nach ungewolltem Speichern). n Sonderfunktion „Wiederherstellen“: Es kann der Zustand vor Aufruf eines Presets wiederhergestellt werden Beispiel: nach Abdunkelung eines Vortragsraums wird die Normalbeleuchtung wiederhergestellt.

Raum-Controller RC/A 8. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 41 Durchgängige Funktion II : Zwangsführung Was ist das? Ein Ausgang wird zwangsweise in eine feste Position gebracht und gegen eine weitere Bedienung gesperrt. Welche Geräte? Schaltaktoren, Jalousieaktoren und Dimmaktoren Wofür braucht man das? n Wartungsbetrieb n Sperrung der Bedienung in Gebäuden mit Besucherverkehr n Sicherheitsanwendungen >>>

Raum-Controller RC/A 8. 1 Durchgängige Funktion II : Zwangsführung © ABB STOTZ-KONTAKT Gmb. H - Folie 42 Wie geht das? <<< 2 -Bit-Objekt für jeden Ausgang Objektwert Bedeutung: Zwangsführung. . . 0 (binär: 00) 1 (binär: 01) inaktiv 2 (binär: 10) aktiv, ausschalten/aufwärts fahren 3 (binär: 11) aktiv, einschalten/abwärts fahren

Raum-Controller RC/A 8. 1 Absicherung und Leitungsschutz, gem. VDE 0110 Modul A Modul B 1. Möglichkeit © ABB STOTZ-KONTAKT Gmb. H - Folie 43 Einspeisung Raum-Controller Leitungsschutz 3 x 16 A L 1 L 2 L 3 N PE

Raum-Controller RC/A 8. 1 Absicherung und Leitungsschutz, gem. VDE 0110 Modul A Modul B 1. Möglichkeit 2. Einspeisung Raum-Controller © ABB STOTZ-KONTAKT Gmb. H - Folie 44 Sicherungsautomat 3 x 16 A Leitungsschutz 3 Trennschalter x 16 A L 1 L 2 L 3 N PE Allpolige Freischaltung der Spannung (z. B. zur Wartung)

Raum-Controller RC/A 8. 1 Absicherung und Leitungsschutz, gem. VDE 0110 Modul A Modul B 2. Möglichkeit 3. © ABB STOTZ-KONTAKT Gmb. H - Folie 45 Einspeisung Raum-Controller Sicherungsautomat 3 x 16 A Allpolig abschaltender Leitungsschutz Sicherungsautomat Trennschalter 3 16 A 3 xx 16 A L 1 L 2 L 3 N PE Allpolige Freischaltung der Spannung (z. B. zur Wartung)

Raum-Controller RC/A 8. 1 Absicherung und Leitungsschutz, gem. VDE 0110 Erlaubt: Nicht erlaubt: gleiche Phase, mehrere Sicherungsautomaten 3 -phasig L 1 L 2 L 1 2 -phasig L 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 46 L 3 L 1 L 2 N-Leiterstrom: 16 A + 16 A = 48 A 1 -phasig L 1

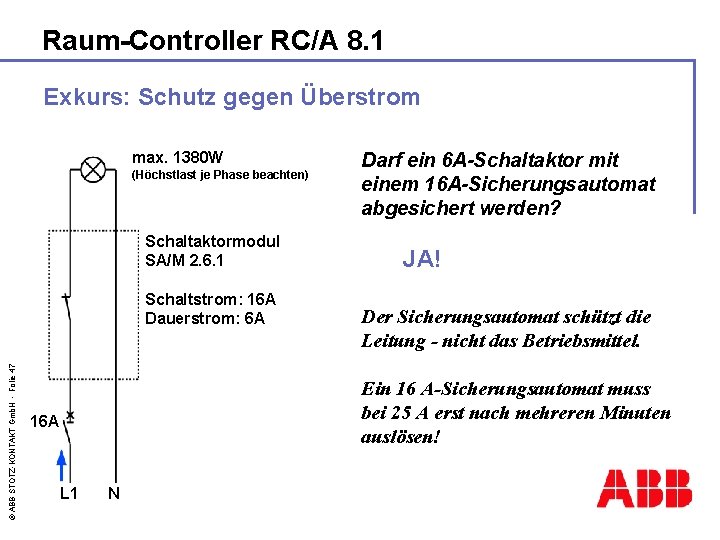

Raum-Controller RC/A 8. 1 Exkurs: Schutz gegen Überstrom max. 1380 W (Höchstlast je Phase beachten) Schaltaktormodul SA/M 2. 6. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 47 Schaltstrom: 16 A Dauerstrom: 6 A Darf ein 6 A-Schaltaktor mit einem 16 A-Sicherungsautomat abgesichert werden? JA! Der Sicherungsautomat schützt die Leitung - nicht das Betriebsmittel. Ein 16 A-Sicherungsautomat muss bei 25 A erst nach mehreren Minuten auslösen! 16 A L 1 N

Raum-Controller RC/A 8. 1 Exkurs: Schutz gegen Kurzschluss max. 1380 W (Höchstlast je Phase beachten) Schaltaktormodul SA/M 2. 6. 1 © ABB STOTZ-KONTAKT Gmb. H - Folie 48 Schaltstrom: 16 A Dauerstrom: 6 A 16 A L 1 N Aktor und Leitung sind gegen Kurzschluss geschützt.
