Raquel Chicharro Fuertes 05/10/2010 Planetario UCM Trabajo académicamente dirigido por los profesores Jaime Zamorano, Jesús Gallego y Nicolás Cardiel. Universidad Complutense de Madrid Dpto. de Astrofísica y CC. De la Atmósfera 1

Planetario UCM ÍNDICE • • 1. Introducción 2. Cúpula del planetario 3. Sistema de proyección 4. Software de proyección 5. Resultados. Planetario UCM 6. Bibliografía 7. Agradecimientos 05/10/2010 Raquel Chicharro Fuertes 2

Planetario UCM 1. Introducción • Trabajo académicamente dirigido de Raúl Cacho (curso 07/08): 05/10/2010 Raquel Chicharro Fuertes 3

Objetivos del TAD Planetario UCM • Diseño y construcción del sistema de proyección para el Planetario UCM. • Adaptación del software astronómico Stellarium para la correcta proyección en la cúpula. • Puesta en funcionamiento del Planetario UCM. • NUEVO OBJETIVO: Diseño y construcción de una cúpula esférica de planetario. 05/10/2010 Raquel Chicharro Fuertes 4

Planetario UCM 2. Cúpula del planetario Objetivo Construcción de una cúpula esférica de 2. 64 m de diámetro. Material de fabricación Fibra de vidrio o o Material maleable Resistente a la tracción Liviano Incombustible Estrategia de fabricación En 8 gajos (cada uno con una base de 1 m de perímetro). 05/10/2010 Raquel Chicharro Fuertes 5

Planetario UCM Elección de los materiales de construcción • Fibra de 1. 5 mm de espesor • Pintura blanca mate. • Resina o reactivo. • Catalizador (acelera la reacción) 3 capas de fibra (~3 Kg por gajo). Solidifica y hace de secador. • Mezcla de catalizador y reactivo en una proporción 6 a 100. • Desbloqueante (permite desmoldar la pieza del molde). 05/10/2010 Raquel Chicharro Fuertes 6

Planetario UCM Fabricación de la cúpula • Molde en escayola encargado. • Fabricación del molde en fibra de vidrio: Ø Elaboración de la mezcla de reactivo y catalizador Ø Extender un trozo de malla de fibra sobre el molde y recortar a las dimensiones del mismo (antes hemos pegado las solapas del molde) 05/10/2010 Raquel Chicharro Fuertes 7

Planetario UCM Fabricación de la cúpula Ø Dar la primera mano de abundante mezcla. Ø Repasar la parte de las solapas para hacer bien los pliegues. 05/10/2010 Raquel Chicharro Fuertes 8

Planetario UCM Fabricación de la cúpula • Tras la primera mano ponemos otro trozo de malla y volvemos a aplicar la mezcla. • El proceso es completamente iterativo. 05/10/2010 Raquel Chicharro Fuertes 9

Planetario UCM Fabricación de la cúpula Ø Tras dejarlo secar se da por último el desbloqueante y ya tenemos el molde para empezar a hacer nuestros 8 gajos. • Fabricación de los gajos: es análoga a la del molde excepto en el primer y último paso que consisten en dar la pintura al molde y desmoldar (¡los gajos ya salen pintados del molde!). 05/10/2010 Raquel Chicharro Fuertes 10

05/10/2010 Raquel Chicharro Fuertes 11

Planetario UCM Fabricación de la cúpula. Un gajo La fabricación de los gajos empezó a finales de Enero y terminó en Abril. Finalmente cada gajo pesaba 4 Kg. 05/10/2010 Raquel Chicharro Fuertes 12

Planetario UCM Montaje de la cúpula • Los gajos van unidos mediante remaches por las solapas que poseen. • Para montar la cúpula es importante dada la curvatura adecuada (1. 32 de radio). 05/10/2010 Raquel Chicharro Fuertes 13

Planetario UCM Montaje de la cúpula en la facultad Idea original: incrustar la cúpula en el falso techo lo necesario con el fin de no tener que recortarla. Dibujamos una circunferencia de 1 m de radio y abrimos el techo. 05/10/2010 Raquel Chicharro Fuertes 14

Planetario UCM Montaje de la cúpula Pero…. La cúpula no entró la altura deseada y por lo tanto sobraba espacio. Seguidamente se colocó el plato de sujeción de la cúpula. 05/10/2010 Raquel Chicharro Fuertes 15

05/10/2010 Raquel Chicharro Fuertes 16

Planetario UCM 3. Sistema de proyección Objetivo Construcción de un soporte que albergue el sistema de proyección. 05/10/2010 Raquel Chicharro Fuertes 17

Planetario UCM Fabricación del cajón para el sistema de proyección Finalmente se construyó un cajón con perforaciones a los lados y encima para la correcta ventilación, puesto que el proyector se calentaba mucho. 05/10/2010 Raquel Chicharro Fuertes 18

Planetario UCM Elementos de proyección • Proyector: un proyector para planetario debe tener unos parámetros mínimos de luminosidad, contraste y resolución. • Espejo esférico: tendrá como objetivo suplir la lente de ojo de pez, que suele ser muy cara. • Espejo plano: hace el sistema de proyección más compacto y reducido. 05/10/2010 Raquel Chicharro Fuertes 19

Planetario UCM Montaje del sistema de proyección Se decidió colocar en el plano de la cúpula y en el lado derecho del hueco de la escalera según se entra a la sala de entre-cúpulas. Para ello se encargó al Dpto. la colocación de un enchufe. 05/10/2010 Raquel Chicharro Fuertes 20

Planetario UCM 4. Software de proyección Distorsión de espejo esférico Para el modo de distorsión tendremos que cambiar el código del fichero de configuración inicial, al siguiente texto: [video] fullscreen distorter [projection] type viewport [init_location] name latitude longitude altitude = true = fisheye_to_spheric_mirror [spheric mirror] flip_horz = true = fisheye = disk = UCM_observatory = +40 d 27'4. 0" = -3 d 43'34. 0" = 640 Para más detalles de las posibilidades que permite Stellarium, ver fichero de configuración inicial en la memoria. 05/10/2010 Raquel Chicharro Fuertes 21

Planetario UCM Proyección en el Planetario UCM Stellarium permite la modificación del fichero config. ini para la modificación de los parámetros de proyección en espejo esférico de planetarios de bajo coste. Sistema coordenado de Stellarium (según la guía de usuario): Modificación del fichero siguiente: 05/10/2010 Raquel Chicharro Fuertes 22

Planetario UCM Estrategia de proyección • Parámetros libres que nos ayuden a la hora de encontrar la correcta configuración del software. • Se fijan los parámetros de posición del espejo esférico, del proyector y la cúpula. • Una vez se ha deformado la imagen se hace coincidir cénit con cénit. Para ello nos ayudamos de las cuadrículas azimutales. • Se varían los demás parámetros con el fin de encajar el horizonte alrededor de todo el plano de la cúpula. • Finalmente se mejoró el enfoque. 05/10/2010 Raquel Chicharro Fuertes 23

Planetario UCM 5. Resultados • Se ha diseñado y construido un sistema de proyección. • Se ha adaptado el código del software de proyección al Planetario UCM. • Se ha diseñado y construido una cúpula esférica para el Planetario UCM. • Se ha montado un planetario y se ha conseguido el correcto funcionamiento del mismo. 05/10/2010 Raquel Chicharro Fuertes 24

Planetario UCM Presentación del Planetario UCM 05/10/2010 Raquel Chicharro Fuertes 25

Planetario UCM Presupuesto desglosado del Planetario UCM Material Precio unidad Cantidad Precio Proyector Acer HD 7530 D 1000€ 1 1000€ Molde en escayola 500€ 1 500€ Fibra de vidrio 100€/m 2 900€ Espejo plano 40€ 1 40€ Espejo esférico 65€ 1 65€ Cajón 100€ 1 100€ 200 h 0€ Mano de obra Total 05/10/2010 2605€ Raquel Chicharro Fuertes 26

Planetario UCM Futuro del Planetario UCM • Acondicionamiento de la sala de entre cúpulas para las proyecciones: guiado de cables por canaleta blanca, puesta a punto de persianas e. t. c. • Compra de unos cojines para los espectadores que se sienten en el Planetario UCM. • Instalación del horizonte de la facultad realizado por Alejandro Sánchez. • Sesiones de planetario dentro de las visitas guiadas. • Prácticas y/o clases de astronomía observacional con el Planetario UCM. 05/10/2010 Raquel Chicharro Fuertes 27

Planetario UCM 6. Bibliografía • Página oficial de Stellarium: http: //www. stellarium. org • Stellarium wiki: http: //www. stellarium. org/wiki/index. php/Main_Page • Proyección en planetarios con Stellarium: http: //www. stellarium. org/wiki/index. php/Setting_up_your_own_dome_ using_Stellarium%27 s_spheric_mirror_distortion_feature • Guía de usuario de Stellarium: http: //www. stellarium. org/wiki/index. php/Category: User%27 s_Guide 05/10/2010 Raquel Chicharro Fuertes 28

Planetario UCM 7. Agradecimientos • Al Dpto. de Astrofísica y CC. De la Atmósfera en especial a su director, Nicolás Cardiel, a Jesús Gallego y a Jaime Zamorano, vicedecano de infraestructura y director del trabajo, por su paciencia y por la confianza que depositaron en mí en todos los momentos. • A “Poliesters Lallana” y en especial al empresario Alberto Lallana por dejarme sus instalaciones y enseñarme a trabajar la fibra de vidrio para la construcción de la cúpula. • A los chicos de Alberto. Goyo Benítez, Alberto Lallana (hijo). A todos, gracias por la ilusión con que me ayudasteis a montar la cúpula. • A Jaime Izquierdo por quedarse a montar la cúpula un viernes hasta media noche, después de todo un día de trabajo. 05/10/2010 Raquel Chicharro Fuertes 29

Planetario UCM Agradecimientos • A David Montes por prestarnos su trípode y por las fotos que estuvo sacando el día del montaje desde abajo. • A mi madre, Mª Luisa Fuertes, por todas las fotografías que hizo, desde el primer día hasta el último. • Y muy en especial a Hipólito Chicharro Pascual, empresario de “Talleres H. Chicharro” y mi padre, por asumir casi todos los gastos del proyecto, por su apoyo, paciencia y determinación a la hora de emprender este proyecto conmigo. A él, porque cuando nadie más lo vio, él lo vio conmigo. Y por supuesto por la confianza que toda la vida ha tenido en mí. Sin él, la fabricación de un planetario así nunca hubiera sido posible. 05/10/2010 Raquel Chicharro Fuertes 30

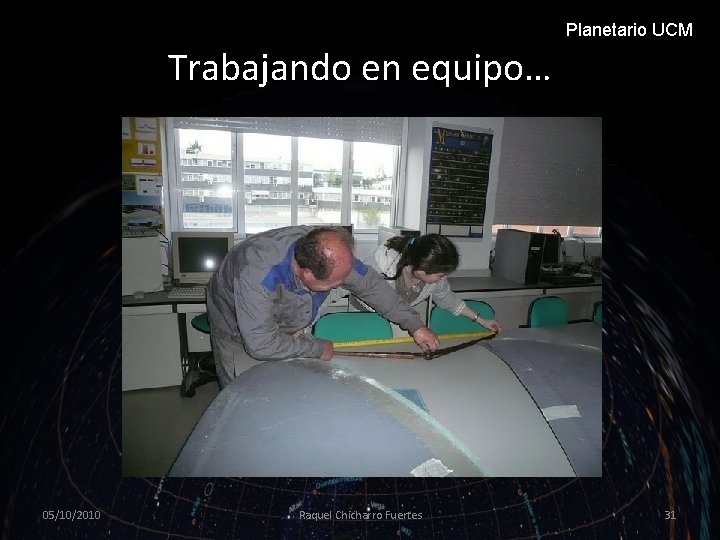

Planetario UCM Trabajando en equipo… 05/10/2010 Raquel Chicharro Fuertes 31
