Rappels et dfinitions Effets des diffrents centrages Utilisation
- Slides: 23
• Rappels et définitions • Effets des différents centrages • Utilisation Bilan de masse et centrage Connaître les limitations et les effets induits par le chargement d’un avion Savoir remplir un bilan de masse et centrage
• Rappels et définitions → Rappels de physique → Centre de gravité → Foyer → Le centrage
Rappels et définitions → Rappels de physique • Moment (Moment = Force x distance) Cette distance d est appelée le bras de levier
Rappels et définitions → Centre de gravité • Point où s’applique le poids d’un objet Il dépend de la répartition des masses Les 3 axes de l’avion passent par ce CG
Rappels et définitions → Foyer • Point où s’appliquent les variations de portance, dues aux variations d’incidence Sa position est fixe, propre à l’avion. Il est en principe situé à l’arrière du centre de gravité a
Rappels et définitions → Le centrage • Le centrage consiste à déterminer la position du centre de gravité, que l’on peut faire varier (répartition des masses) • La distance entre le centre de gravité et le foyer est la marge statique • Le centre de gravité peut être déplacé sur une certaine distance : la plage de centrage (environ 20 cm sur DA 40 !)
• Effets des différents centrages → Marge statique importante → Marge statique faible
Effets des différents centrages → Marge statique importante • Le centrage est « avant » • La manœuvrabilité est diminuée, effort important aux commandes par G (force à appliquer pour augmenter le facteur de charge) • La stabilité est meilleure • Attention à l’atterrissage, possibilité d’arrondi difficile malgré la gouverne en butée arrière • La traînée augmente • La consommation - distance augmente (volume de carburant consommé par unité de distance)
Effets des différents centrages → Marge statique faible • Le centrage est « arrière » • La manœuvrabilité est importante, effort faible aux commandes par G • L’incidence de décrochage peut être atteinte plus rapidement • La stabilité est moindre • Attention au 2 nd régime au décollage ! • A l’atterrissage : risque de trop cabrer • La traînée diminue • La consommation - distance diminue
Effets des différents centrages

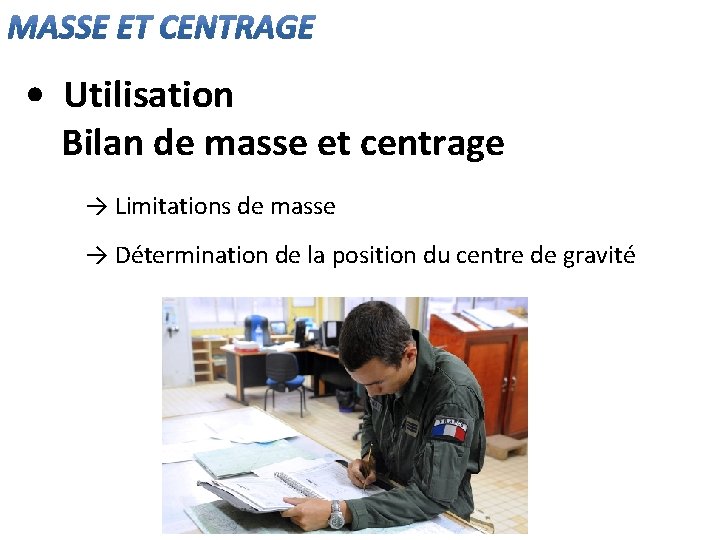

• Utilisation Bilan de masse et centrage → Limitations de masse → Détermination de la position du centre de gravité
Utilisation Bilan de masse et centrage
Utilisation Bilan de masse et centrage
Utilisation Bilan de masse et centrage → Limitations de masse (liées à la structure) • Masse maximale au roulage • Masse maximale au décollage • Masse maximale à l’atterrissage • Masse maximale sans carburant Le DA 40 a une masse maximale au décollage, qui est égale à sa masse maximale à l’atterrissage (1150 kg) Il est donc nécessaire d’effectuer un bilan des masses
Utilisation Bilan de masse et centrage • Masse à vide : masse de l’avion, équipements fixes, huile → voir fiche de pesée • Masse du carburant (attention à ne pas confondre masse et volume !) • Masse des occupants • Masse des bagages (masse maxi du compartiment bagage : 30 kg) On en déduit une masse totale
Utilisation Bilan de masse et centrage 831 160 80 10 55
Utilisation Bilan de masse et centrage 831 160 80 10 1081 55 1136
Utilisation Bilan de masse et centrage → Détermination de la position du centre de gravité • Bras de levier, par rapport au plan de référence • Moment M = masse x B. L. On en déduit un « moment total » , et une distance du centre de gravité par rapport au plan de référence
Utilisation Bilan de masse et centrage → Détermination de la position du centre de gravité 831 2036, 5 160 368 80 260 10 36, 5 1081 2701 55 144, 65 1136 2845, 65
Utilisation Bilan de masse et centrage → Détermination de la position du centre de gravité 831 2036, 5 160 368 80 260 10 36, 5 1081 2, 499 144, 65 55 1136 2701 2, 505 2845, 65
Utilisation Bilan de masse et centrage → Vérification : enveloppe de centrage (→ voir manuel de vol) • • Décollage Sans essence
Utilisation Bilan de masse et centrage → Bilan • Nécessité et devoir d’effectuer un bilan à chaque vol ou différence de chargement • DANGER si vol HORS centrage, ou au-delà des masses autorisées • Des modifications de chargement ou d’emport peuvent être apportées • Attention à l’évolution du centrage lors de la consommation de carburant • Anticiper le comportement longitudinal de l’avion est toujours bénéfique
