Rappel. . . • Systèmes dynamiques: – discrets; – continus. (valeurs propres complexes)

Rappel. . . • Systèmes dynamiques: – discrets; – continus. (valeurs propres complexes)

Aujourd’hui • Orthogonalité. – Produit scalaire, module; – Ensembles orthogonaux.

Aujourd’hui • Orthogonalité. – Produit scalaire, module; – Ensembles orthogonaux.

13. Orthogonalité L’équation Ax = b n’a souvent pas de solution. On cherche alors

13. Orthogonalité L’équation Ax = b n’a souvent pas de solution. On cherche alors une solution telle que la distance entre A et b soit la plus petite possible. Distance: (. )2

Géométriquement d < d 1 x d < d 2 d 1 x 1

Géométriquement d < d 1 x d < d 2 d 1 x 1 d Orthogonalité d 2 x 2

Produit scalaire, module et orthogonalité Nous allons reprendre des concepts qui nous sont très

Produit scalaire, module et orthogonalité Nous allons reprendre des concepts qui nous sont très familiers dans R 2 et R 3, soit la distance, la longueur et l’orthogonalité ( « perpendicularité » ), et les placer dans le contexte de Rn. Vecteurs dans Rn

Produit scalaire Le produit scalaire de deux vecteurs, u et v, est donné par:

Produit scalaire Le produit scalaire de deux vecteurs, u et v, est donné par:

Produit scalaire (suite) • Processeurs DSP (TMS 320). • Le résultat est un scalaire.

Produit scalaire (suite) • Processeurs DSP (TMS 320). • Le résultat est un scalaire. • En anglais: dot product, inner product.

Propriétés du produit scalaire Soit u, v et w des vecteurs dans Rn, et

Propriétés du produit scalaire Soit u, v et w des vecteurs dans Rn, et soit c un scalaire. Alors a. u. v = v. u b. (u + v). w = u. w + v. w c. (cu). v = c(u. v) = u. (cv)

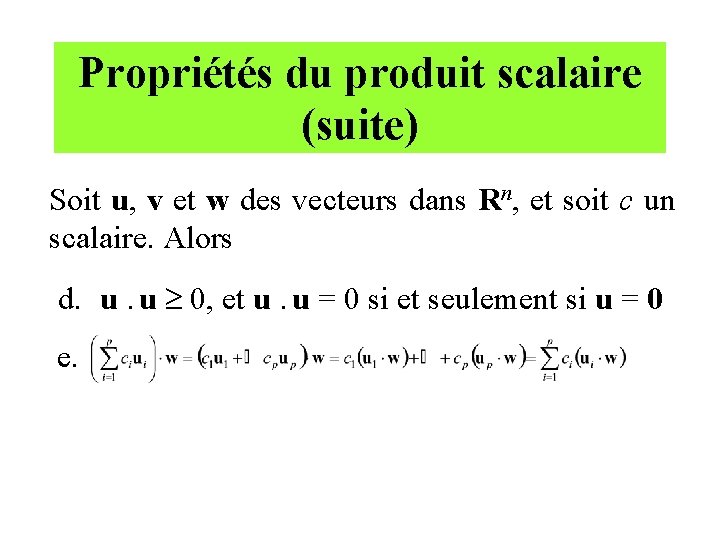

Propriétés du produit scalaire (suite) Soit u, v et w des vecteurs dans Rn,

Propriétés du produit scalaire (suite) Soit u, v et w des vecteurs dans Rn, et soit c un scalaire. Alors d. u. u 0, et u. u = 0 si et seulement si u = 0 e.

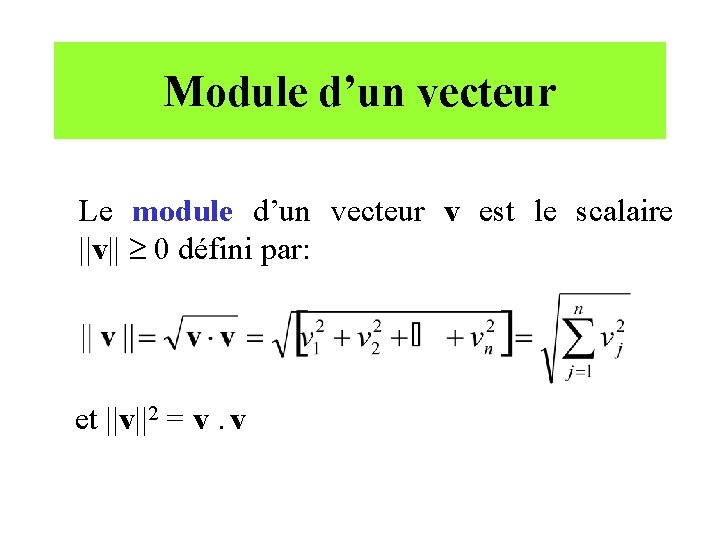

Module d’un vecteur Le module d’un vecteur v est le scalaire ||v|| 0 défini

Module d’un vecteur Le module d’un vecteur v est le scalaire ||v|| 0 défini par: et ||v||2 = v. v

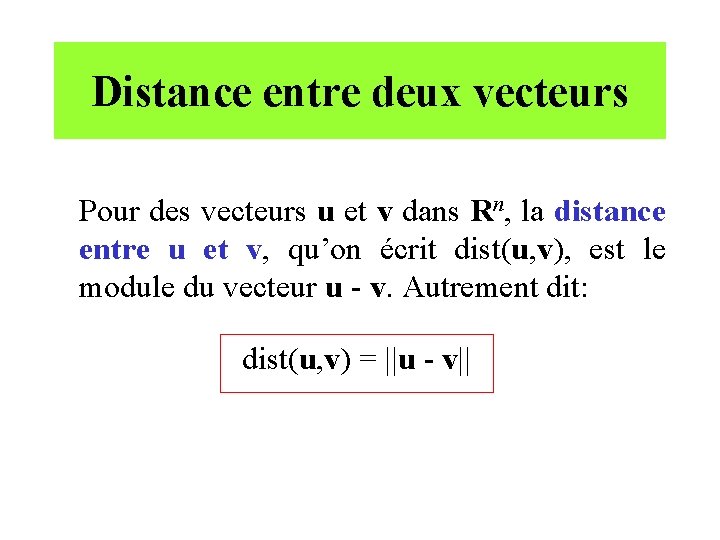

Distance entre deux vecteurs Pour des vecteurs u et v dans Rn, la distance

Distance entre deux vecteurs Pour des vecteurs u et v dans Rn, la distance entre u et v, qu’on écrit dist(u, v), est le module du vecteur u - v. Autrement dit: dist(u, v) = ||u - v||

Vecteurs orthogonaux u ||u - v|| v ||u - (-v)|| -v

Vecteurs orthogonaux u ||u - v|| v ||u - (-v)|| -v

Orthogonalité Deux vecteurs u et v dans Rn sont orthogonaux (l’un par rapport à

Orthogonalité Deux vecteurs u et v dans Rn sont orthogonaux (l’un par rapport à l’autre) si u. v = 0.

Théorème de Pythagore Deux vecteurs u et v sont orthogonaux si et seulement si

Théorème de Pythagore Deux vecteurs u et v sont orthogonaux si et seulement si ||u + v||2 = ||u||2 + ||v||2

Complément orthogonal 1. Si un vecteur z est orthogonal à tous les vecteurs d’un

Complément orthogonal 1. Si un vecteur z est orthogonal à tous les vecteurs d’un sous-espace W, on dit que z est orthogonal à W. 2. L’ensemble de tous les vecteurs z orthogonaux à un sous-espace W est appelé le complément orthogonal de W et est dénoté par W.

Propriétés du complément orthogonal 1. Un vecteur x est dans W si et seulement

Propriétés du complément orthogonal 1. Un vecteur x est dans W si et seulement si x est orthogonal à chacun des vecteurs d’un ensemble engendrant W. 2. W est un sous-espace de Rn.

Sous-espaces fondamentaux d’une matrice et complément orthogonal Soit A une matrice n n. Alors

Sous-espaces fondamentaux d’une matrice et complément orthogonal Soit A une matrice n n. Alors le complément orthogonal de l’espace des lignes de A est le noyau de A, et le complément orthogonal de l’espace des colonnes de A est le noyau de AT. (Row A) = Nul A (Col A) = Nul AT

Angles dans R 2 et R 3 u. v = ||u|| ||v||cos

Angles dans R 2 et R 3 u. v = ||u|| ||v||cos

Ensemble orthogonal Un ensemble de vecteurs {u 1, u 2, . . . ,

Ensemble orthogonal Un ensemble de vecteurs {u 1, u 2, . . . , up} dans Rn est appelé ensemble orthogonal si chaque paire de vecteurs distincts provenant de cet ensemble est orthogonale, c’est-à-dire si ui. uj = 0 pour i j

Théorèmes sur les ensembles orthogonaux Si S = {u 1, u 2, . .

Théorèmes sur les ensembles orthogonaux Si S = {u 1, u 2, . . . , up} est un ensemble orthogonal de vecteurs non nuls dans Rn, alors S est linéairement indépendant et est donc une base pour le sous-espace engendré par S.

Base orthogonale Une base orthogonale pour un sous-espace W de Rn est une base

Base orthogonale Une base orthogonale pour un sous-espace W de Rn est une base pour W qui est aussi un ensemble orthogonal.

Théorème sur la représentation unique Soit {u 1, u 2, . . . ,

Théorème sur la représentation unique Soit {u 1, u 2, . . . , up} une base orthogonale d’un sous-espace W de Rn. Alors chaque vecteur y dans W possède une représentation unique selon une combinaison linéaire des vecteurs u 1, u 2, . . . , up.

Théorème sur la représentation unique (suite) En fait, si alors

Théorème sur la représentation unique (suite) En fait, si alors

Projection orthogonale On désire décomposer un vecteur y Rn en une somme de deux

Projection orthogonale On désire décomposer un vecteur y Rn en une somme de deux vecteurs, l’un multiple de u Rn et l’autre orthogonal à u. y = + z, où = u et z u.

Projection orthogonale (suite) y u

Projection orthogonale (suite) y u

Déf: Projection orthogonale La projection orthogonale du vecteur y sur le vecteur u est

Déf: Projection orthogonale La projection orthogonale du vecteur y sur le vecteur u est donnée par La composante du vecteur y orthogonale au vecteur u est donnée par

Interprétation géométrique u 2 y u 1

Interprétation géométrique u 2 y u 1

Ensemble orthonormal Un ensemble orthogonal de vecteur unitaire est appelé ensemble orthonormal.

Ensemble orthonormal Un ensemble orthogonal de vecteur unitaire est appelé ensemble orthonormal.

Théorème sur les matrices ayant des colonnes orthonormales Une matrice U m n possède

Théorème sur les matrices ayant des colonnes orthonormales Une matrice U m n possède des colonnes orthonormales si et seulement si UTU = I.

Propriétés des matrices ayant des colonnes orthonormales Soit U une matrice m n ayant

Propriétés des matrices ayant des colonnes orthonormales Soit U une matrice m n ayant des colonnes orthonormales, et soit x et y deux vecteurs dans Rn. Alors a. ||Ux|| = ||x|| b. (Ux). (Uy) = x. y c. (Ux). (Uy) = 0 si et seulement si x. y = 0

Application aux matrices carrées Une matrice orthogonale est une matrice carrée U telle que

Application aux matrices carrées Une matrice orthogonale est une matrice carrée U telle que U-1 = UT colonnes orthonormales lignes orthonormales

Prochain cours. . . • Projections orthogonales. • Procédure de Gram-Schmidt

Prochain cours. . . • Projections orthogonales. • Procédure de Gram-Schmidt
