RANGOS DE SEVERIDAD PARA LA VIBRACIÓN DE MÁQUINAS Tabla de Severidad, ISO 2372 RANGO DE VIBRACIÓN CLASES DE MÁQUINAS Máquinas Grandes Máquinas soporte VELOCIDAD Pequeñas Medianas Soporte rigido flexible RMS (mm/s) 0 -P (pul/s) CLASE III CLASE IV 0. 28 0. 45 0. 71 1. 12 1. 80 2. 80 4. 50 7. 10 11. 20 18. 00 28. 00 45. 00 71. 00 0. 396 0. 636 1. 004 1. 584 2. 546 3. 960 6. 364 10. 041 15. 839 25. 456 39. 598 63. 640 100. 409 0. 016 0. 025 0. 040 0. 062 0. 100 0. 156 0. 251 0. 395 0. 624 1. 002 1. 559 2. 505 3. 953 BUENO ACEPTABLE INSATISFACTORIO INACEPTABLE ING. Contreras Acosta 1

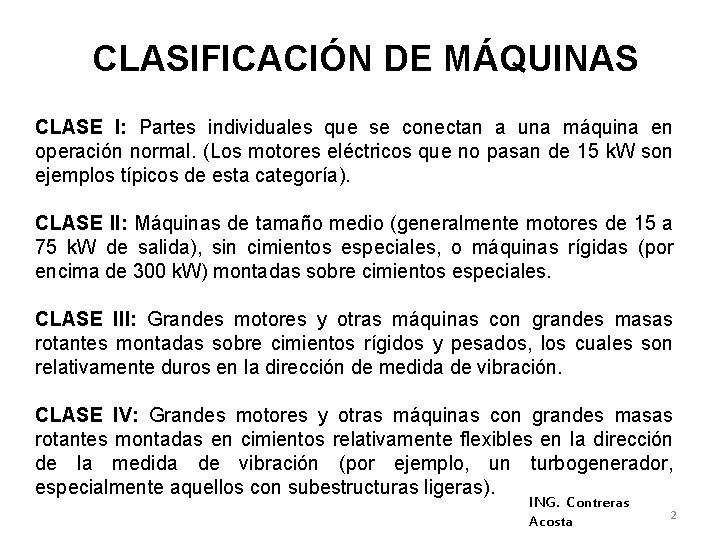

CLASIFICACIÓN DE MÁQUINAS CLASE I: Partes individuales que se conectan a una máquina en operación normal. (Los motores eléctricos que no pasan de 15 k. W son ejemplos típicos de esta categoría). CLASE II: Máquinas de tamaño medio (generalmente motores de 15 a 75 k. W de salida), sin cimientos especiales, o máquinas rígidas (por encima de 300 k. W) montadas sobre cimientos especiales. CLASE III: Grandes motores y otras máquinas con grandes masas rotantes montadas sobre cimientos rígidos y pesados, los cuales son relativamente duros en la dirección de medida de vibración. CLASE IV: Grandes motores y otras máquinas con grandes masas rotantes montadas en cimientos relativamente flexibles en la dirección de la medida de vibración (por ejemplo, un turbogenerador, especialmente aquellos con subestructuras ligeras). ING. Contreras Acosta 2

Tabla de Diagnóstico de Vibración ISO 2372 (Flecha horizontal suspendida) Vibración Desbalanceo Desalineación Aflojamientos mecánicos Falla eléctrica Horizontal SI NO NO NO H>A NO SI SI SI A>H SI SI NO NO V ≥H Si al momento de des energizar el motor, la vibración desaparece inmediatamente. Entonces el problema es eléctrico. Vertical Axial Estructural Notas ING. Contreras Acosta 3

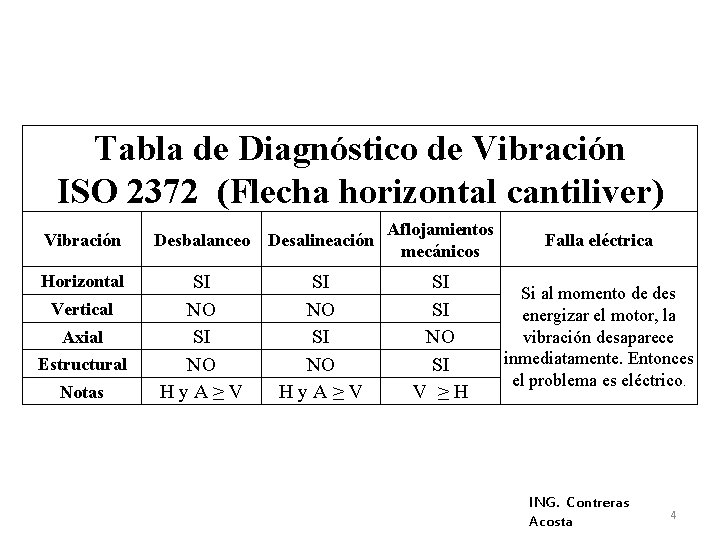

Tabla de Diagnóstico de Vibración ISO 2372 (Flecha horizontal cantiliver) Vibración Desbalanceo Desalineación Aflojamientos mecánicos Falla eléctrica Horizontal SI NO Hy. A≥V SI SI NO SI V ≥H Si al momento de des energizar el motor, la vibración desaparece inmediatamente. Entonces el problema es eléctrico. Vertical Axial Estructural Notas ING. Contreras Acosta 4

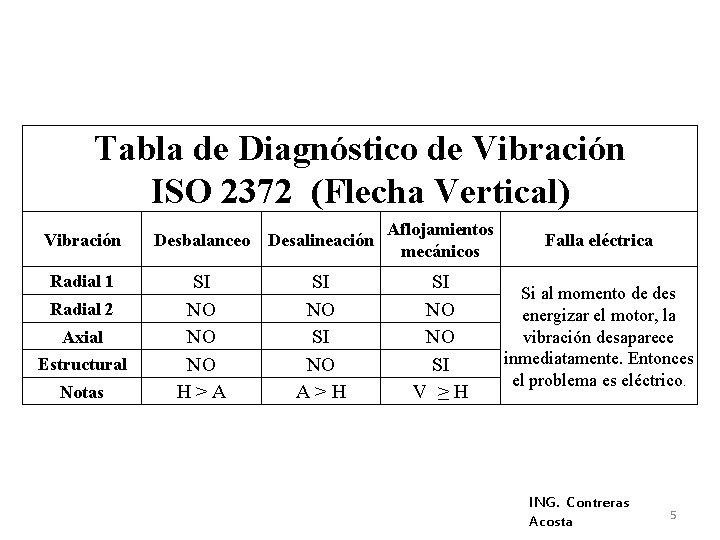

Tabla de Diagnóstico de Vibración ISO 2372 (Flecha Vertical) Vibración Desbalanceo Desalineación Aflojamientos mecánicos Falla eléctrica Radial 1 SI NO NO NO H>A SI NO A>H SI NO NO SI V ≥H Si al momento de des energizar el motor, la vibración desaparece inmediatamente. Entonces el problema es eléctrico. Radial 2 Axial Estructural Notas ING. Contreras Acosta 5
