RANGKUMAN SLIDE KULIAH UTILITAS DIPERSIAPKAN UNTUK MATA KULIAH

RANGKUMAN SLIDE KULIAH UTILITAS DIPERSIAPKAN UNTUK MATA KULIAH AR 3290 OLEH SUHENDRI

A. UTILITAS AIR BERSIH & AIR HUJAN 1. PLUMBING 2. SISTEM & KOMPONEN INSTALASI AIR BERSIH 3. TALANG AIR HUJAN

A. UTILITAS AIR BERSIH & AIR HUJAN (1) PLUMBING URGENSI Instalasi plumbing (pemipaan) sangat penting untuk menunjang operasional bangunan: Sebagai sarana penyaluran air, gas, air limbah, dll. Plumbing harus direncanakan karena membutuhkan: ruang dan jalur fikstur (fixtures). Syarat utama: Harus efisien dan estetis bentuk serta warnanya

A. UTILITAS AIR BERSIH & AIR HUJAN (1) PLUMBING JENIS-JENIS INSTALASI PLUMBING 1. Instalasi pemipaan distribusi air bersih 2. Instalasi pemipaan air kotor 3. Instalasi pemipaan pemadam kebakaran 4. Instalasi pemipaan air AC 5. Instalasi air untuk fungsi lain 6. Instalasi pipa vent 7. Instalasi pipa lain-lain :

A. UTILITAS AIR BERSIH & AIR HUJAN (1) PLUMBING AZAS/ PRINSIP PLUMBING 1. Harus sesuai fungsi bangunan (rumah , kantor, industri, dll), 2. Kemiringan pipa layak, dibutuhkan kemiringan secara horisontal: 1, 5 – 5 %, bila vertikal harus benar vertikal (90º) 3. Instalasi plumbing harus dilengkapi dengan perangkap udara atau pelepas udara dan tutup pembersih. 4. Pemasangan outlet dan inlet diusahakan dipasang satu garis lurus, sesedikit mungkin belokan-belokan. 5. Semua sambungan harus rapat air (tidak boleh bocor). 6. Sambungan dan alat sambung pipa harus rata dalam keduanya. 7. Air bersih dan air kotor harus terpisah dan tidak boleh saling mencemari.

A. UTILITAS AIR BERSIH & AIR HUJAN (2) SISTEM & KOMPONEN INSTALASI AIR BERSIH PENYEDIAAN AIR BERSIH 1. SAMBUNGAN LANGSUNG a. PAM b. Sumur Tangki air atas Pipa distribu si Tanpa sedimentasi Bak sedimenta penyaring Sumur si Tangki air bawah Lt. Atas direct Lt. Bawah Pompa Sumurtekan air Pipa distribusi

A. UTILITAS AIR BERSIH & AIR HUJAN (2) SISTEM & KOMPONEN INSTALASI AIR BERSIH PENYEDIAAN AIR BERSIH 1. Tangki Atap 2. Tangki Tekan Tangki atap Katup penutup Lt. atap Lt. tiga Lt. dua Lt. satu Lt. dasar meteran katup air penutup Tangki atap Katup penutup Lt. atap Lt. tiga Lt. dua Lt. satu Lt. dasar Lt. basement kompresor pompa tangki air bawah meteran katup air penutup Lt. basement kompresor pompa tangki air

A. UTILITAS AIR BERSIH & AIR HUJAN (2) SISTEM & KOMPONEN INSTALASI AIR BERSIH UKURAN TANGKI AIR Besaran tangki air sangat tergantung kepada besaran/ volume air yang dibutuhkan untuk satuan waktu tertentu Ø Misalnya tangki air harian, artinya kapasitas atau volume air yang diwadahinya harus mampu untuk mencukupi kebutuhan seharian (24 jam). Ø Ada pula tangki air yang mewadahi air untuk kebutuhan 12 jam, 6 jam, dan sebagainya, artinya setiap 12 jam atau 6 jam harus diisi lagi airnya. Ø Dalam pengisian air tersebut terkait dengan jumlah dan kapasitas pompa air serta jam kerja pompa air dimaksud. Ø Kebutuhan air bersih = 60 - 250 liter /hari/orang ( biasanya 150 liter/hari/orang). Kapasitas tangki air : jumlah orang x 150 lt : kapasitas pompa kali jam

A. UTILITAS AIR BERSIH & AIR HUJAN (3) TALANG AIR HUJAN ATAP MIRING Yang perlu diperhatikan: § bahan penutup atap § talang horisontal (gutter) § talang vertikal (rain leader, down spout) Talang vertikal Rabat beton Saluran drainasi Lantai bangunan

A. UTILITAS AIR BERSIH & AIR HUJAN (3) TALANG AIR HUJAN a) Bubungan atap c) Jurai dalam Seng talang d) Talang tritisan b) Parapet Seng talang

A. UTILITAS AIR BERSIH & AIR HUJAN (3) TALANG AIR HUJAN MENGHITUNG JUMLAH & KAPASITAS TALANG VERTIKAL Contoh: Menghitung jumlah dan besar talang Vertikal (talang) air hujan: Luas atap: 1200 m 2 Hujan rata-rata (di Indonesia): 300 -500 mm/m 2/jam = 5 -8 l/menit Curah hujan yang menimpa atap: 1200 m 2 x 5 -8 l/menit = 6000 – 9000 l/menit (8000 l/menit) No 1 Diameter (cm) Volume air yang dialirkan (l/menit) Luas atap (m 2) 7, 5 255 Sampai dengan 180 2 10 547 385 3 12, 5 990 698 4 15 1610 1135 5 20 3470 2445 Bila luas atap 1200 m 2 dari tabel ukuran pipa talang yang paling efisien menggunakan Ø 15 cm dengan kapasitas pengaliran air = 1610 l/menit Waktu pengaliran kebawah = 8000 l/menit : 1610 l/menit = 5 menit (artinya pengaliran kebawah butuh waktu 5 menit, bila pipa vertikal 1 buah Ø 15 cm. Jumlah pipa talang vertikal: Ø 8000 l/menit : 2 x 1610 l/menit = 2, 5 menit, atau Ø 8000 l/menit : 5 x 1610 l/menit = 1 menit

B. UTILITAS AIR KOTOR 1. KLASIFIKASI SISTEM 2. PERHITUNGAN KAPASITAS BUANGAN & FIKSTUR

B. UTILITAS AIR KOTOR (1) KLASIFIKASI SISTEM MENURUT AIR JENIS BUANGAN Ø Air kotor dari kamar mandi Ø Air kotor dari wastafel dan dapur Ø Air kotor dari WC (water closet) Ø Pembuangan Air Khusus

B. UTILITAS AIR KOTOR (1) KLASIFIKASI SISTEM MENURUT CARA PEMBUANGAN Ø Campuran Ø Terpisah Ø Tidak Langsung

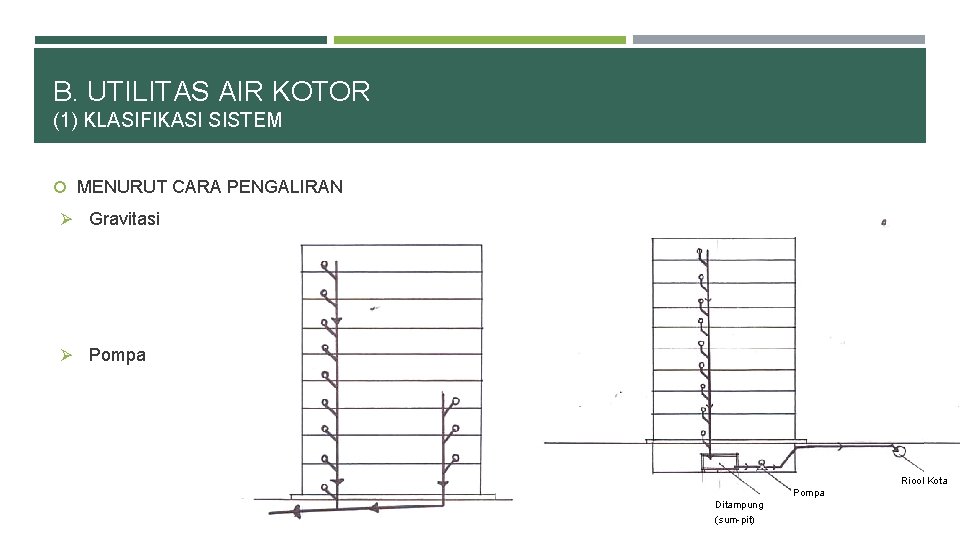

B. UTILITAS AIR KOTOR (1) KLASIFIKASI SISTEM MENURUT CARA PENGALIRAN Ø Gravitasi Ø Pompa Riool Kota Pompa Ditampung (sum-pit)

B. UTILITAS AIR KOTOR (2) PERHITUNGAN KAPASITAS BUANGAN & FIKSTUR UKURAN SEPTIC TANK Ø Air buangan dari WC: ± 75 liter/ orang/ hari Ø Besaran septictank adalah jumlah orang x 75 liter x 3 hari (kotoran manusia) § Misal: suatu bangunan yang dihuni 10 orang § maka besaran septictank-nya adalah 10 x 75 liter x 3 = 2250 liter § dimensinya: p x l x t = 2 x 1, 5 x 1 m

B. UTILITAS AIR KOTOR (2) PERHITUNGAN KAPASITAS BUANGAN & FIKSTUR STANDAR KEBUTUHAN FIKSTUR

B. UTILITAS AIR KOTOR (2) PERHITUNGAN KAPASITAS BUANGAN & FIKSTUR STANDAR KEBUTUHAN FIKSTUR

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN 1. SUMBER LISTRIK 2. KOMPONEN SISTEM & RUANG-RUANG 3. DIAGRAM & DETAIL-DETAIL INSTALASI LISTRIK

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (1) SUMBER LISTRIK PLN GENSET

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (2) KOMPONEN SISTEM & RUANG-RUANG GENSET Persyaratan ruang Genset Ø Pintu keluar/ masuk harus cukup lebar minimal 120 cm. Ø Semua pintu buka keluar + door closer. Ø Ruang harus cukup untuk genset dan ruang sirkulasi untuk pekerja. Ø Minimal lebar sirkulasi : 75 cm. Ø Ventilasi udara harus dijamin ada aliran udara. Ø Cerobong asap (knalpot) keluar (ujungnya) berjarak 3 m (minimal) dari bangunan lain atau lubangunan lain. Ø Harus ada alat pemadam api didalam ruangan. Ø Harus ada lampu yang dinyalakan oleh battery/ accu ( dapat menyala minimal 30 menit). Ø Pondasi Genset harus terpisah dari pondasi bangunan. Ø Ada peredam getaran di pondasi dan suara pada dinding bangunan.

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (2) KOMPONEN SISTEM & RUANG-RUANG PENUNJANG RUANG GENSET Ø Ruang bahan bakar (solar) Ø Tangki bahan bakar Ø Ruang battery/ accu Ø Ruang trasformator (Trafo) Ø Ruang panel listrik (main distribution panel (MDP), dll). Ø Ruang operator/ ruang jaga. Ø Gudang, dll

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (2) KOMPONEN SISTEM & RUANG-RUANG INSTALASI PENERANGAN LISTRIK Pemilihan sistem instalasi penerangan listrik, mencakup: Ø Pertimbangan tentang beban maksimum (maximum demand) yang dibutuhkan secara keseluruhan. Ø Biaya instalasi awal (initial cost) Ø Biaya untuk operasional (operation cost) Ø Biaya pemeliharaan (maintenance cost) Ø Sesuai peraturan setempat (PUIL, PLN, dll) Ø Standar intensitas penerangan harus memenuhi syarat sesuai standar Indonesia (hemat energi).

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (2) KOMPONEN SISTEM & RUANG-RUANG PERLETAKKAN DAN PEMILIHAN LAMPU Selain lampu berfungsi sebagai sumber penerangan juga dapat berfungsi sebagai elemen estetis pada interior, yang disesuaikan dengan: Ø Perletakan harus sesuai dengan pola langit- langit Ø Menunjang konfingurasi estetis pada langit- langit (lampu speaker, alarm, detector, dll) Ø Jenis dan dimensi harus sesuai interior (bentuk dan warnanya) Ø Menunjang konsep estetis ruang / bangunan Ø Letak Lampu: Langit-langit, dinding, lantai, taman, dll.

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (3) DIAGRAM & DETAIL-DETAIL INSTALASI LISTRIK

C. SISTEM LISTRIK/ELEKTRIKAL PADA BANGUNAN (3) DIAGRAM & DETAIL-DETAIL INSTALASI LISTRIK Hal-hal penting yang harus diperhatikan bagi arsitek mengenai instalasi listrik: • Penerangan harus cukup dan merata • Cahaya terbagi rata dan harus sesuai dengan fungsi ruangan • Ada group-group sekring: Ø 1 skring untuk ± 10 titik lampu. Skring disebut pula sebagai fuse atau circuit breaker (CB). Ø 1 skring untuk ± 600 w (6 Ampere), skring 1 A untuk 130 -150 watt, skring 10 A untuk 1500 watt. Ø Ukuran skring : 6 A, 10 A, 15 A, 20 A, 25 A. • 1 stop kontak melayani ± 30 m² lantai, dan jarak stop kontak ’a 4 m’ pada dinding. • 1 titik lampu melayani ± 20 m² lantai. • 1 group melayani maksimum 6 sekring

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) 1. JENIS LIFT 2. KAPASITAS & JUMLAH LIFT 3. DIMENSI & DETAIL

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (1) JENIS LIFT 1. LIFT PENUMPANG 2. LIFT BARANG 3. LIFT PASIEN 4. LIFT KENDARAAN

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (1) JENIS LIFT 1. LIFT DIFABEL: Untuk bangunan lebih dari 5 lantai, minimal 1 buah lift penyandang cacat. Toleransi perbedaan ketinggian muka lantai bangunan dengan muka lantai lift = 1, 25 mm. Koridor/Lobby lift : lebar minimal = 185 cm Tinggi tombol lift diluar = 90 -110 cm, didalam lift = 90120 cm, dilengkapi panel huruf Bvaille Ruang lift minimal : 140 x 140 cm (kursi roda dapat masuk, memutar, menjangkau tombol, dll) diberi railing. Pintu lift dipasang sensor photoelectric (untuk buka tutup pintu) 2. LIFT KEBAKARAN: Lift ini memakai car lift dan sumuran lift dari material tahan api. Pintu lift harus pintu tahan api

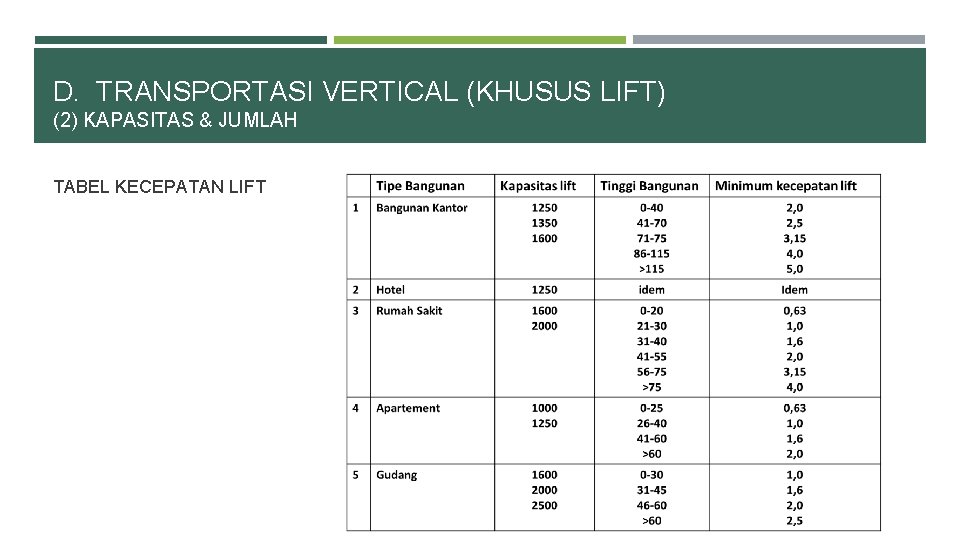

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (2) KAPASITAS & JUMLAH TABEL KECEPATAN LIFT

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (2) KAPASITAS & JUMLAH RULES OF THUMB

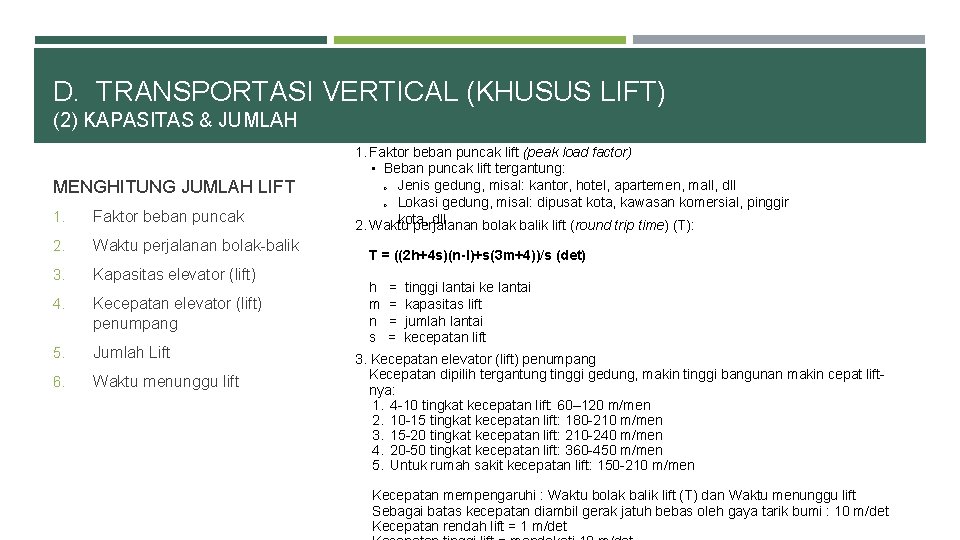

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (2) KAPASITAS & JUMLAH MENGHITUNG JUMLAH LIFT 1. Faktor beban puncak 2. Waktu perjalanan bolak-balik 3. Kapasitas elevator (lift) 4. Kecepatan elevator (lift) penumpang 5. Jumlah Lift 6. Waktu menunggu lift 1. Faktor beban puncak lift (peak load factor) • Beban puncak lift tergantung: o Jenis gedung, misal: kantor, hotel, apartemen, mall, dll o Lokasi gedung, misal: dipusat kota, kawasan komersial, pinggir kota, dll 2. Waktu perjalanan bolak balik lift (round trip time) (T): T = ((2 h+4 s)(n-l)+s(3 m+4))/s (det) h m n s = = tinggi lantai ke lantai kapasitas lift jumlah lantai kecepatan lift 3. Kecepatan elevator (lift) penumpang Kecepatan dipilih tergantung tinggi gedung, makin tinggi bangunan makin cepat liftnya: 1. 4 -10 tingkat kecepatan lift: 60– 120 m/men 2. 10 -15 tingkat kecepatan lift: 180 -210 m/men 3. 15 -20 tingkat kecepatan lift: 210 -240 m/men 4. 20 -50 tingkat kecepatan lift: 360 -450 m/men 5. Untuk rumah sakit kecepatan lift: 150 -210 m/men Kecepatan mempengaruhi : Waktu bolak balik lift (T) dan Waktu menunggu lift Sebagai batas kecepatan diambil gerak jatuh bebas oleh gaya tarik bumi : 10 m/det Kecepatan rendah lift = 1 m/det

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (2) KAPASITAS & JUMLAH 4. Jumlah elevator (lift) Pada gedung tinggi dibagi per zona vertical Pembagian dalam zona untuk menghemat jumlah lift Tinggi 1 zona = ± 20 lantai Jumlah lift harus dihitung seteliti mungkin 5. Waktu menunggu lift Waktu tunggu : 30 detik (perkantoran), 60 detik (apartemen) Waktu menunggu = Waktu bolak balik dibagi jumlah lift

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (3) DIMENSI 7 DETAIL

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (3) DIMENSI 7 DETAIL

D. TRANSPORTASI VERTICAL (KHUSUS LIFT) (3) DIMENSI 7 DETAIL

E. CORE F. AC G. PENANGKAL PETIR
