Rangkaian RC tanpa sumber Pengantar Analisis Rangkaian Tujuan
Rangkaian RC tanpa sumber Pengantar Analisis Rangkaian
Tujuan Pembelajaran Mengnal perilaku rangkaian RC orde satu tanpa sumber Menentukan konstanta waktu pada rangkaian RC orde satu tanpa sumber Menentukan solusi arus dan tegangan pada rangkaian RC orde satu tanpa sumber
Rangkaian RC tanpa sumber adalah sbb. : Dari rangkaian diperoleh atau Hubungan arus dan tegangan pada C dan R dan dapat diperoleh
Rangkaian RC tanpa sumber Telah diperoleh sebelumnya sehingga Solusi persamaan tegangan sehingga diperoleh Pada keadaan mapan t=∞, muatan kapasitor kosong maka
Rangkaian RC tanpa sumber Telah diperoleh dengan Persamaan arus pada rangkaian RC tanpa sumber ini mempunyai bentuk yang sama: Arus atau tegangan ditentukan hanya konstanta waktu dan besaran awal arus atau tegangannya

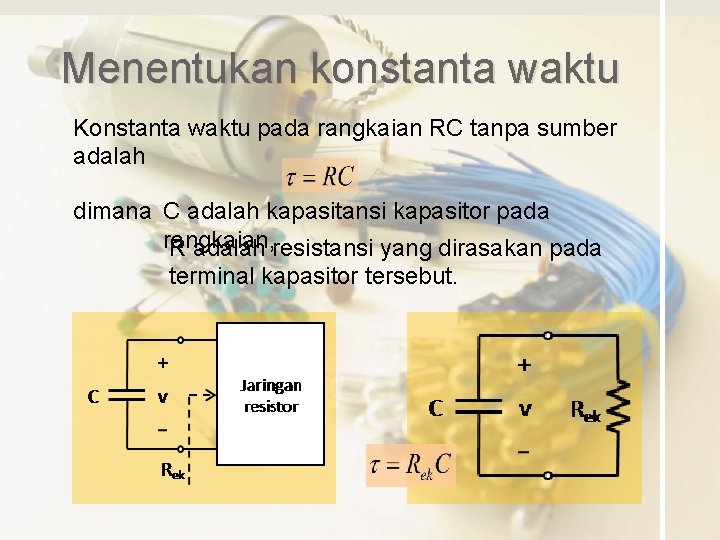

Menentukan konstanta waktu Konstanta waktu pada rangkaian RC tanpa sumber adalah dimana C adalah kapasitansi kapasitor pada rangkaian, R adalah resistansi yang dirasakan pada terminal kapasitor tersebut.
Contoh 0736. 01 Pada rangkaian berikut ini tegangan kapasitor mula (t=0) 5 V. Berapakah tegangannya pada t=1 s, t=5 s, dan t=10 s? Jawab Resistansi yang dirasakan kapasitor Konstanta waktu Tegangan kapasitor fungsi waktu
Contoh 0736. 01 Tegangan kapasitor fungsi waktu Saat t=1 s Saat t=2 s Saat t=10 s

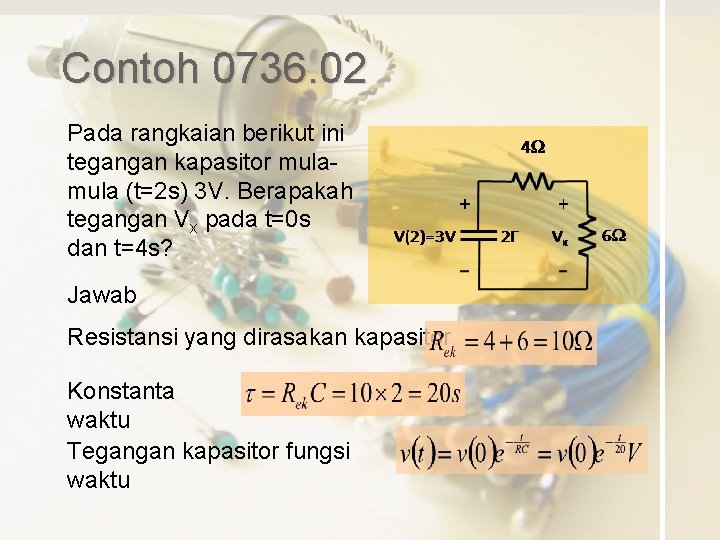

Contoh 0736. 02 Pada rangkaian berikut ini tegangan kapasitor mula (t=2 s) 3 V. Berapakah tegangan Vx pada t=0 s dan t=4 s? Jawab Resistansi yang dirasakan kapasitor Konstanta waktu Tegangan kapasitor fungsi waktu
Contoh 0736. 02 Persamaan tegangan pada kapasitor Saat t=2 s Resistor membentuk pembagi tegangan, tegangan Vx:
Contoh 0736. 02 Persamaan tegangan Vx pada resistor 6 W Saat t=0 s Saat t=4 s
