Rangkaian Penyearah n n Rangkaian penyearah merupakan bagian dari rangkaian catu daya DC Diagram blok rangkaian catu DC sbb. : 2
Penyearah Setengah Gelombang n Rangkaian, karakteristik transfer, dan bentuk gelombang menggunakan model tegangan drop 3
Penyearah Gelombang Penuh n Dengan Trafo CT 4
Penyearah Gelombang Penuh n Dengan rangkaian jembatan 5
Penyearah dengan Filter Kapasitor n Tanpa beban 6
Penyearah dengan Filter Kapasitor n Dengan beban Saat dioda konduksi Dioda konduksi dengan selang sangat pendek dan arus besar. Seberapa besarnya? 7
Penyearah dengan Filter Kapasitor Asumsi dioda ideal n Dioda ON dan kapasitor charge pada selang Dt dekat puncak sinusoid. n Lewat puncak dioda OFF dan kapasitor discharge. 8

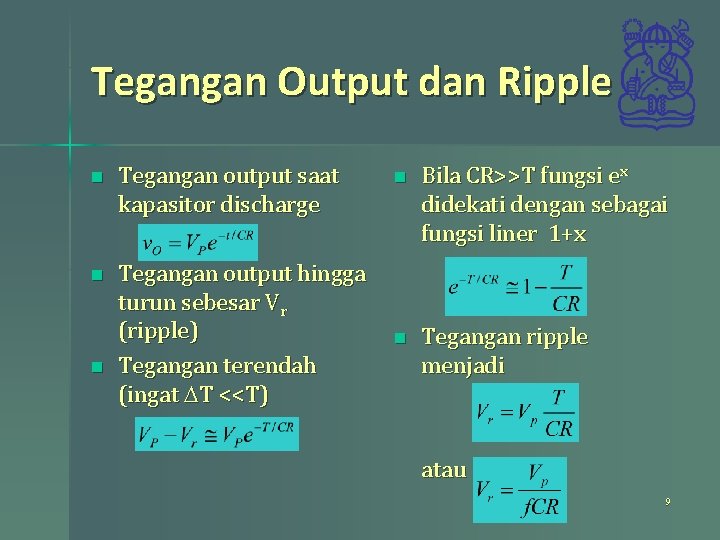

Tegangan Output dan Ripple n Tegangan output saat kapasitor discharge n Tegangan output hingga turun sebesar Vr (ripple) Tegangan terendah (ingat DT <<T) n n Bila CR>>T fungsi ex didekati dengan sebagai fungsi liner 1+x n Tegangan ripple menjadi atau 9
Tegangan dan Arus Beban DC dan Ripple n n Tegangan output DC adalah nilai rata-rata tegangan output n Penurunan tegangan saat interval dioda ON n Mengingat w. Dt sangat kecil maka Untuk ripple rendah sehingga 10
Pemindahan Muatan n Mementukan arus rata-rata dioda saat konduksi i. Dav Muatan dicatu oleh dioda ke kapasitor n Arus rata-rata pengisian kapasitor n Muatan yang dilepas kapasitor saat discharge (dioda tidak lagi konduksi) n 11
Menghitung IDav dari muatan 12
Arus Maksimum Dioda n Arus rata-rata dioda saat konduksi n Bila i. L dianggap konstan dan arus dalam selang Dt dianggap turun linier maka diperoleh arus maksimum i. D/i. L Dt 13
Arus Dioda dan Ripple Gelombang Penuh n Frekuensi ripple = 2 x frekuensi jala-jala, sehingga tegangan ripple n Arus rata-rata dioda n Arus maksimum dioda 14
Persamaan Perancangan n Untuk merancang penyearah setengah gelombang: – tegangan output travo (VP) – kapasitor – Dioda – Bagaimana persamaan perancangan untuk gelombang penuh? 15
Penyearah Presisi Setengah Gelombang – Dioda Super 16
