Rangkaian Penguat BJT Diskrit 2012 Mervin T Hutabarat
Rangkaian Penguat BJT Diskrit © 2012 Mervin T Hutabarat

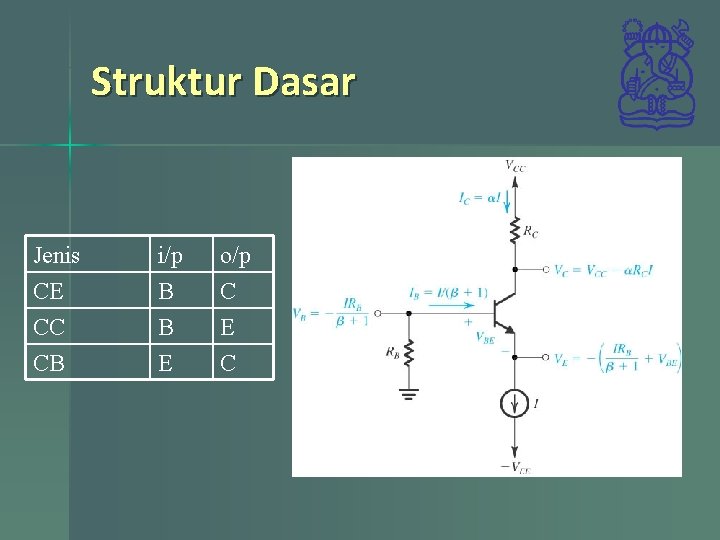

Struktur Dasar Jenis CE CC CB i/p B B E o/p C E C
Latihan 6. 51 n (a) (b) (c) (d) Dengan b=100, Tentukan semua tegangan dan arus DC Berapa swing tegangan kolektor maksimum pada kedua arah? idem (b) untuk b=50, dan b=200 Hitung nilai parameter model sinyal kecil pada titik kerja DC dengan Tegangan Early 100 V
Latihan 6. 51 n n n Menghitung swing tegangan kolektor maksimum untuk b=100 Swing turun maksimum saat menjelang saturasi Swing naik maksismum saat menjelang cut-off
Latihan 6. 51 n Pengaruh perubahan b b IB [u. A] IC [m. A] VB [V] VE [V] VC [V] v. Cmin [V] v. Cmax [V] 50 19, 61 0, 98 -1, 96 -2, 66 2, 16 -2, 36 10 100 9, 90 0, 99 -1, 69 2, 07 -1, 39 10 200 4, 98 0, 0995 -0, 49 -1, 19 2, 04 -0, 89 10
Latihan 6. 51 n Model Sinyal Kecil Transistor
Common Emitter n Rangkaian dasar (biru besaran sinyal kecil)
Common Emitter n Rangkaian ekivalen sinyal kecil Resistansi input dan resistansi sumber sinyal membagi tegangan Input sumber sinyal Resistor paralel sbg beban untuk sumber arus dependen Resistor paralel, Bila input nol sumber arus dependen juga nol atau rangkaian terbuka
Common Emitter dengan RE n Rangkaian dasar
Common Emitter dengan RE n Rangkaian ekivalen sinyal kecil
Common Base n Rangkaian
Common Base n Rangkaian Ekivalen sinyal kecil
Emitter Follower n Rangkaian
Emitter Follower n Rangkaian ekivalen sinyal kecil
Respons Frekuensi Penguat n Respons frekuensi penguat berupa BPF
