Rangkaian Orde 1 dengan Sumber Bebas Umum Pengantar

Rangkaian Orde 1 dengan Sumber Bebas Umum Pengantar Analisis Rangkaian

Tujuan Pembelajaran Mengenal respons rangkaian Orde 1 dengan sumber bebas Umum Menentukan respons paksa dan respons natural pada respons step rangkaian RC dengan sumber bebas fungsi waktu

Solusi Persamaan Diferensial Orde 1 Untuk persamaan diferensial orde 1 dengan bentuk dengan a dan b konstanta, telah diketahui solusinya adalah Bila maka solusi menjadi Bagaimanakah bentuk solusi bila b bukan konstanta tetapi merupakan fungsi t atau ?

Solusi Persamaan Diferensial Orde 1 Bentuk umum persamaan diferensial orde 1 Bila adalah solusi dari homogen) dan adalah solusi tertentu untuk (persamaan nonhomogen) maka juga solusi untuk (persamaan

Solusi Persamaan Diferensial Orde 1 Bukti: memberikan dan

Solusi Persamaan Rangkaian RC Orde 1 Bentuk Umum Untuk solusi lebih umum persamaan saat maka respons lengkap merupakan jumlah Solusi persamaan diferensial homogen dengan solusi tertentu persamaan diferensial nonhomogen. Solusi tertentu persamaan diferensial nonhomogen mengikuti bentuk persamaan (mirip) . Setelah diperoleh solusi lengkap konstanta dicari dengan menggunakan syarat batas (boundary condition)

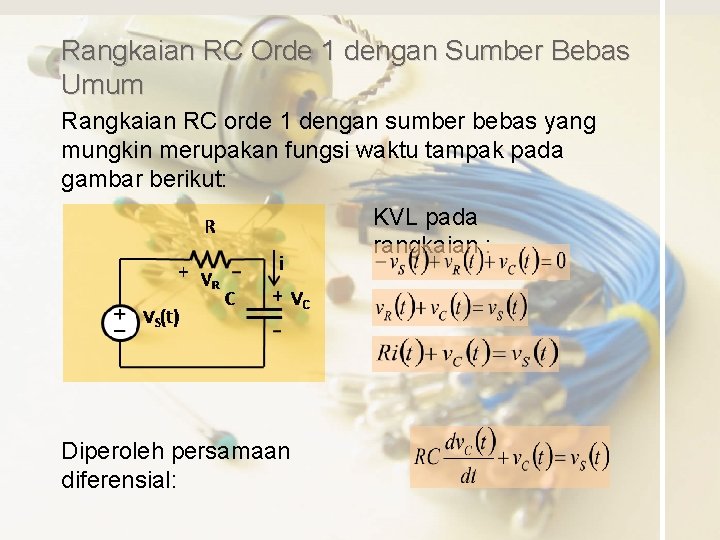

Rangkaian RC Orde 1 dengan Sumber Bebas Umum Rangkaian RC orde 1 dengan sumber bebas yang mungkin merupakan fungsi waktu tampak pada gambar berikut: KVL pada rangkaian : Diperoleh persamaan diferensial:

Rangkaian RC Orde 1 tanpa Sumber Bebas Bentuk umum persamaan diferensial 1. Saat v. S(t)=0, persamaan menjadi Rangkaian orde 1 tanpa sumber Solusi persamaan diferensial homogen

Rangkaian RC Orde 1 tanpa Sumber Bebas Solusi persamaan diferensial dengan hanya ditenttukan oleh solusi persamaan diferensial homogennya sehingga Menentukan A dengan syarat batas pada t=0 Dengan demikian solusi tegangan pada kapasitor adalah

Rangkaian RC Orde 1 dengan Sumber Bebas Step Bentuk umum persamaan diferensial 2. Saat v. S(t)=VS, persamaan menjadi Rangkaian orde 1 dengan sumber step DC Solusi persamaan diferensial homogen Solusi tertentu persamaan diferensial homogen mengikuti bentuk input VS yang konstan

Rangkaian RC Orde 1 dengan Sumber Bebas Step Solusi tertentu persamaan diferensial nonhomogen mengikuti bentuk input VS yang konstan Aplikasi pada persamaan diferensial memberikan Solusi persamaan diferensial nonhomogen lengkap

Rangkaian RC Orde 1 dengan Sumber Bebas Step Menentukan A dengan syarat batas pada t=0 Untuk kasus input step u(t) maka Diperoleh solusi lengkap dan

Rangkaian RC Orde 1 dengan Sumber Bebas Lereng Berikut ini disampaikan contoh langkah mencari solusi tegangan kapasitor pada rangkaian RC orde 1 untuk kasus 1. Menentukan solusi persamaan diferensial homogen Solusi 2. Menentukan solusi persamaan diferensial nonhomogen

Rangkaian RC Orde 1 dengan Sumber Bebas Lereng 2. Menentukan solusi persamaan diferensial nonhomogen sehingga untuk Pilih solusi umum persamaan diferensial nonhomogen Aplikasi pada persamaan diferensial memberikan

Rangkaian RC Orde 1 dengan Sumber Bebas Lereng Dari diketah sehingg ui a da sehing n ga Dengan demikian diperoleh solusi tertentu persamaan diferensial nonhomogen Solusi umum persamaan diferensial nonhomogen

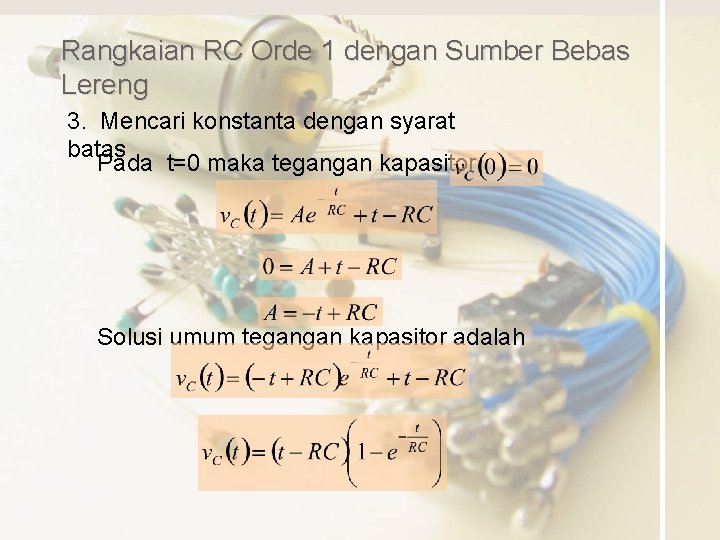

Rangkaian RC Orde 1 dengan Sumber Bebas Lereng 3. Mencari konstanta dengan syarat batas Pada t=0 maka tegangan kapasitor Solusi umum tegangan kapasitor adalah

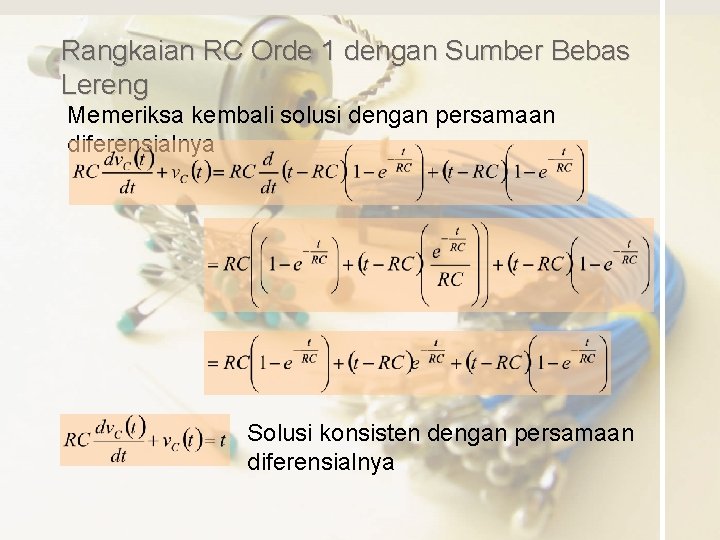

Rangkaian RC Orde 1 dengan Sumber Bebas Lereng Memeriksa kembali solusi dengan persamaan diferensialnya Solusi konsisten dengan persamaan diferensialnya

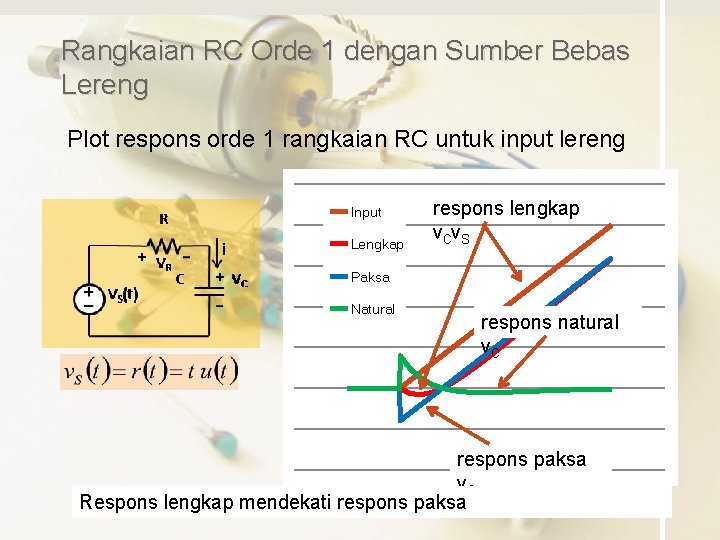

Rangkaian RC Orde 1 dengan Sumber Bebas Lereng Plot respons orde 1 rangkaian RC untuk input lereng Input Lengkap respons input lengkap v. Cv. S Paksa Natural respons natural v. C respons paksa v. C Respons lengkap mendekati respons paksa

Catatan tentang Transien Orde 1 Tegangan kapasitor tidak dapat berubah tiba-tiba, namun arusnya dapat berubah tiba-tiba Perubahan pada input tegangan atau arus tiba-tiba pada rangkaian RC akan diikuti dengan arus kapasitor yang berubah tiba-tiba Arus pada induktor tidak dapat berubah tiba-tiba, namun tegangannya dapat berubah tiba-tiba Perubahan pada input tegangan atau arus tiba-tiba pada rangkaian RL akan diikuti dengan tegangan induktor yang berubah tiba-tiba
