RANGKAIAN LISTRIK I Rangkaian RL dan RC tanpa

RANGKAIAN LISTRIK I Rangkaian RL dan RC tanpa sumber

Rangkaian RL & RC tanpa sumber Respon pd rangkaian tanpa sumber dinamai: �Respon alami (tergantung jenis elemen, ukuran dan hub antar elemen) �Respon transien (bersifat sementara) �Respon bebas (tanpa sumber) �Respon komplementer (persamaan diferensial homogen)

Rangkaian RL & RC tanpa sumber Rangkaian ini biasa digunakan sebagai : �Jaringan kopling penguat elektronis �Jaringan kompensasi rangkaian kontrol otomatis �Jaringan penyama salurankomunikasi �. dll

Rangkaian RL

Rangkaian RL Untuk rangkaian RL seri �Arus yg berubah terhadap waktu adalah i(t) �i(t) pada saat t = 0 adalah I 0 �Maka diperoleh :

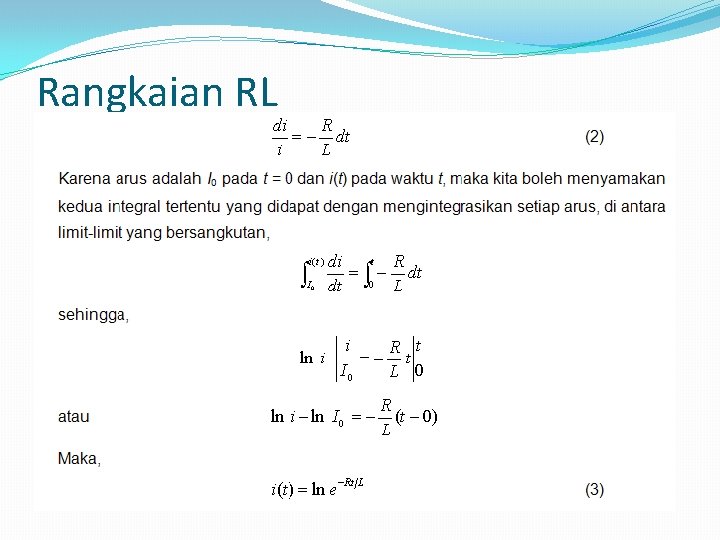

Rangkaian RL

Rangkaian RL �Cara yg lain dgn integral tak tentu dari pers (2)

Rangkaian RL �Cara lain dgn eksponensial Substitusikan ke pers (1) Hasilnya : Atau :

Rangkaian RL Jika : Maka :

Rangkaian RL Daya yg hilang : Energi yg dirubah menjadi panas di tahanan :

Rangkaian RL 2. a. Rangkaian di bawah ini dlm kondisi sakelar tertutup. Kemudian sakelar dibuka saat t = 0. Hitung i(0) dan v saat sakelar dibuka !

Rangkaian RL

Rangkaian RL

Rangkaian RL 2. b. Rangkaian di bawah ini dlm kondisi sakelar tertutup. Kemudian sakelar dibuka saat t = 0. Hitung i(0) dan v saat sakelar dibuka !

Rangkaian RL

Rangkaian RL 2. c. Hitunglah i(0) dan v saat sakelar berpindah !

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL Rangkaian equivalen yg dihadapi induktor :

Rangkaian RL Jika waktu t=0 dilambangkan dgn O+

Rangkaian RL Dengan cara lain :

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL

Rangkaian RL
