RANGKAIAN DIGITAL SHIFT REGISTER

RANGKAIAN DIGITAL SHIFT REGISTER

Register • Register adalah rangkaian logika yang digunakan untuk menyimpan data. Dengan kata lain,

Register • Register adalah rangkaian logika yang digunakan untuk menyimpan data. Dengan kata lain, register adalah rangkaian yang tersusun dari satu atau beberapa flipflop yang digabungkan menjadi satu. • Flipflop disebut juga sebagai register 1 bit. • Jadi untuk menyimpan 4 bit data, register harus terdiri dari 4 buah flipflop.

REGISTER

REGISTER

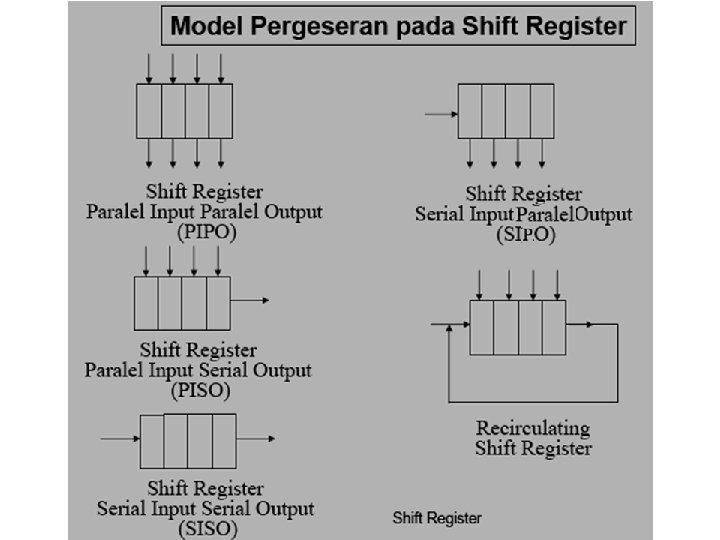

4 MACAM SHIFT REGISTER • PIPO • PISO • SIPO

4 MACAM SHIFT REGISTER • PIPO • PISO • SIPO

I. Parallel In Parallel Out (PIPO) Perhatikan gambar berikut : • A, B, C,

I. Parallel In Parallel Out (PIPO) Perhatikan gambar berikut : • A, B, C, dan D adalah sinyal masukan. Saat clock (pemicu) diaktifkan (Logika 1), maka data yang ada akan dikeluarkan secara bersama-sama ke Q 3, Q 2, Q 1, dan Q 0. • Saat clock kembali tidak dipicu (Logika 0), maka apapun masukannya, keluaran Q akan tetap.

II. Parallel In – Serial Out (PISO)

II. Parallel In – Serial Out (PISO)

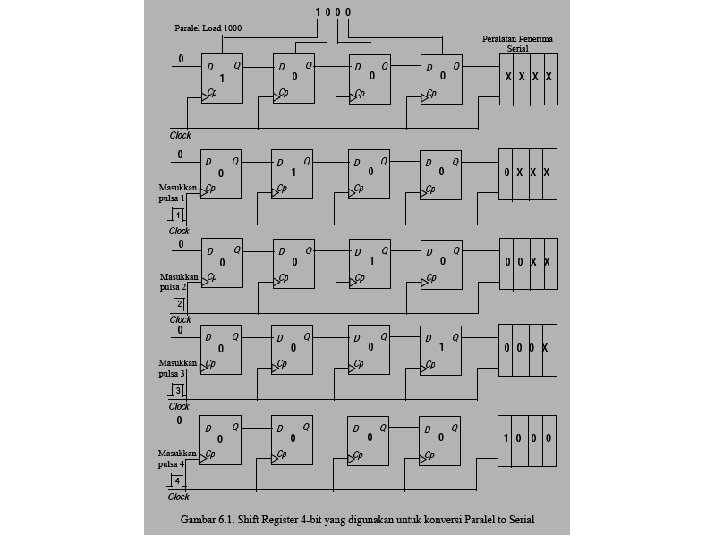

Gambar 6. 1 menjelaskan sebagai berikut : • Sebuah grup terdiri dari 4 buah

Gambar 6. 1 menjelaskan sebagai berikut : • Sebuah grup terdiri dari 4 buah D Flip-flop. Langkah pertama adalah membebani register di atas dengan 1 -0 -0 -0. “Paralel Load” berarti membebani ke-empat flip-flop dalam waktu yang bersamaan. Pembebanan diberikan melalui input SD pada masing-masing flip-flop. • Selanjutnya, clock pertama meyebabkan seluruh bit menggeser satu posisi ke kanan, karena input dari masing flip-flop mendapatkan output dari flip-flop sebelumnya. • Setiap penekanan clock menyebabkan penggeseran satu posisi ke kanan. Pada pulsa ke empat, seluruh bit sudah tergeser ke peralatan penerima data serial, sesuai dengan data awal yang diberikan. Koneksi antara ke-empat flip-flop di atas bisa berupa kabel transmisi serial (serial data, clock dan ground).

Rangkaian Digital PISO lainnya

Rangkaian Digital PISO lainnya

2. Disimpan secara seri (Serial In) : • Pada cara ini, data dimasukkan bit

2. Disimpan secara seri (Serial In) : • Pada cara ini, data dimasukkan bit demi bit mulai dari flipflop yang paling ujung (dapat dari kiri atau dari kanan), dan digeser sampai semuanya terisi. • Bila data digeser dari kanan kekiri disebut “Register geser kiri” (Shift Left Register), sebaliknya bila data digeser dari kiri kekanan disebut “Register geser kanan” (Shift Right Register). • Seperti pada penyimpanan data, untuk mengeluarkan data juga dapat dilakukan dengan dua cara : 1. Dikeluarkan secara sejajar (Parallel Out) 2. Dikeluarkan secara seri (Serial Out)

III. Serial In Serial Out (SISO) Perhatikan Gambar berikut : • Saat sinyal clock

III. Serial In Serial Out (SISO) Perhatikan Gambar berikut : • Saat sinyal clock diberikan pertama kali, data dari Si masuk ke flipflop A, pada saat clock kedua, data dari flipflop A masuk ke flipflop B, demikian seterusnya, sampai keluar ke So. • Jadi pada register SISO untuk membaca data pertama kali dibutuhkan jumlah clock yang sama banyak dengan jumlah flipflop yang ada pada register (dalam hal ini adalah empat).

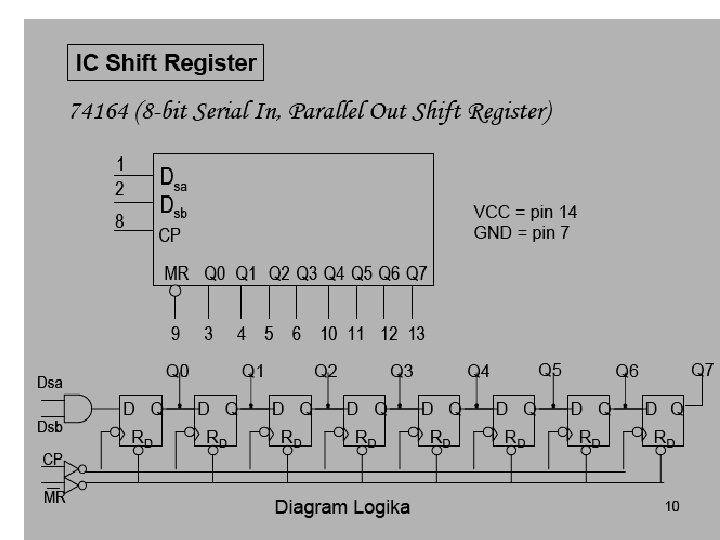

IV. Serial In Parallel Out (SIPO)

IV. Serial In Parallel Out (SIPO)

SERIAL - IN PARALLEL - OUT Input Pulsa Serial Clock 1 0 1 1

SERIAL - IN PARALLEL - OUT Input Pulsa Serial Clock 1 0 1 1 0 0 1 2 3 4 5 6 OUTPUT Q 1 Q 2 Q 3 Q 4 1 0 1 1 0 0 0 1

Semua yang berkaitan dengan data prinsip awal dari register • Menyimpan data per bit

Semua yang berkaitan dengan data prinsip awal dari register • Menyimpan data per bit • Komputer yang memiiliki processor 64 bit sama dengan processor 8*8 • Jika 32 bit samadengan 8*4 bit • Jadi 64 bit akan lebih kuat dari 32 bit karena 64 bit berbentuk persegi

Pengertian counter • Nama lain dari counter ialah pencacah. Pencacah (counter) adalah register yang

Pengertian counter • Nama lain dari counter ialah pencacah. Pencacah (counter) adalah register yang menunjukkan urutan tertentu yang perubahannya mengikuti pulsa-pulsa input. Sesuai dengan namanya counter atau pencacah berfungsi untuk mencacah.

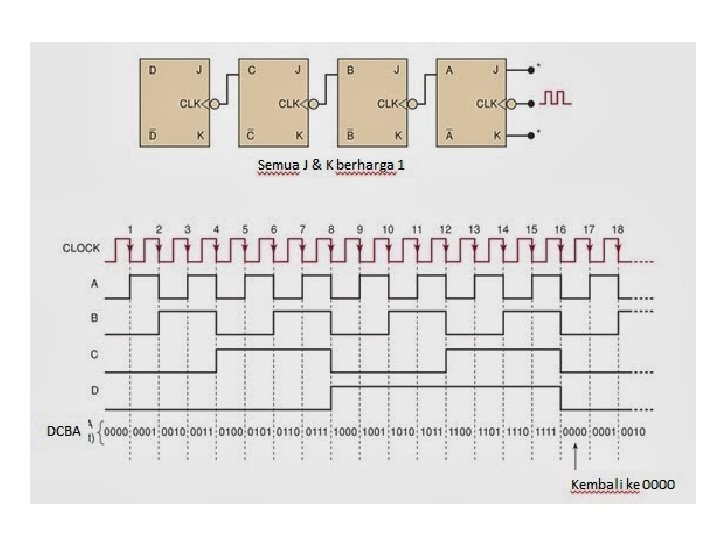

 • Pencacah/counter dibedakan menjadi 2 yaitu : 1. Asinkron /ripple counter Contoh :

• Pencacah/counter dibedakan menjadi 2 yaitu : 1. Asinkron /ripple counter Contoh : Pencacah Asinkron 4 Bit 2. Sinkron

 • Pencacah Sinkron 3 Bit

• Pencacah Sinkron 3 Bit

 • Pencacah Biner dengan Parallel Load

• Pencacah Biner dengan Parallel Load

 • Dua Bentuk Implementasi Pencacah BCD dengan Load Parallel

• Dua Bentuk Implementasi Pencacah BCD dengan Load Parallel
