Rangkaian Arus Searah 7 1 a Rangkaian Hambatan
Rangkaian Arus Searah
7. 1 a. Rangkaian Hambatan Hubungan Seri Hambatan yang dihubungkan seri akan mempunyai arus yang sama.
b. Hubungan Paralel Hambatan yang dihubungkan paralel, tegangan antara ujung 2 hambatan adalah sama, sebesar V.
Hambatan Jembatan Wheatstone Bila harga R 1 R 3 = R 2 R 4, maka R 5 tidak berfungsi, maka c. Sedangkan bila R 1 R 3 ≠ R 2 R 4, maka rangkaian tsb harus diganti : R 1, R 2 dan R 5 diganti menjadi Ra, Rb dan Rc.
Contoh : 1. Berapa hambatan pengganti antara a dan b ? 2. Tentukan hambatan pengganti dari a ke b, jika R 1 = 1 Ω, R 2 = 2 Ω, R 3 = 8 Ω, R 4 = 4 Ω dan R 5 = 5 Ω.
7. 2 a. Rangkaian Listrik Sederhana Rangkaian Terbuka b. Rangkaian tertutup Dalam kenyataannya, arus listrik (I) akan ada bila rangkaian tsb merupakan rangkaian tertutup. Sedangkan untuk rangkaian terbuka tidak ada arus.
Contoh : Tentukan Vab, Vac, Vbc.
7. 3 Rangkaian Dua Loop a. Hukum Kirchoff I Jumlah arus menuju suatu titik cabang sama dengan jumlah arus yg meninggalkannya. Hukum Kirchoff II Dalam sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik (E) sama dengan jumlah aljabar penurunan potensial (I. R). b.
Contoh : Tentukan I 1, I 2, I 3.

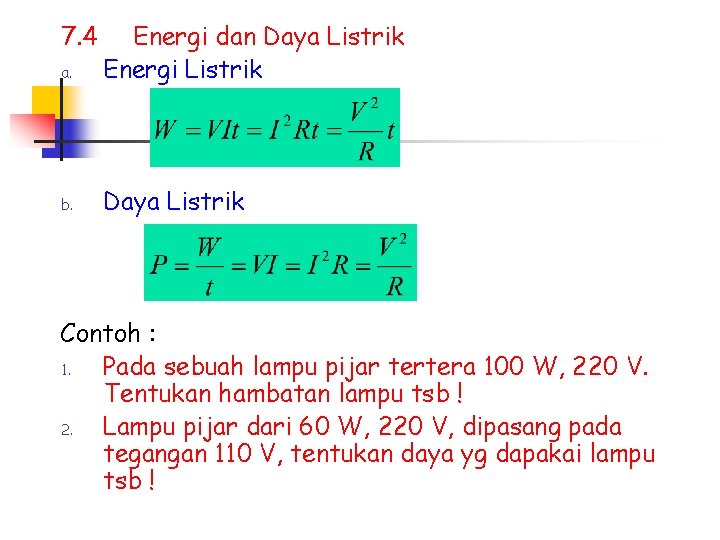

7. 4 a. Energi dan Daya Listrik Energi Listrik b. Daya Listrik Contoh : 1. Pada sebuah lampu pijar tertera 100 W, 220 V. Tentukan hambatan lampu tsb ! 2. Lampu pijar dari 60 W, 220 V, dipasang pada tegangan 110 V, tentukan daya yg dapakai lampu tsb !
