RANCANGAN DETAIL SPAM UNIT DISTRIBUSI UNIT PELAYANAN DISUSUN

RANCANGAN DETAIL SPAM (UNIT DISTRIBUSI & UNIT PELAYANAN) DISUSUN OLEH : ACHMAD DANIAL

MATERI BAHASAN A. B. C. D. KOMPONEN UNIT DISTRIBUSI TATACARA PERENCANAAN DETAIL KRITERIA DISAIN PERHITUNGAN HIDROLIS Ø MANUAL Ø PROGRAM EPANET E. F. G. PERHITUNGAN KEBUTUHAN POMPA DISAIN RESERVOIR PENGGAMBARAN Ø JARINGAN PERPIPAAN & ACCESSORIES Ø PERLENGKAPAN PIPA Ø RESERVOIR

KOMPONEN UNIT DISTRIBUSI �PIPA TRANSMISI AIR BAKU A. KOMPONEN UNIT DISTRIBUSI �PIPA TRANSMISI AIR BERSIH �JARINGAN DISTRIBUSI UTAMA �JARINGAN DISTRIBUSI PEMBAWA �JARINGAN DISTRIBUSI PEMBAGI �ACCESSORIES PIPA �PERLENGKAPAN PIPA

PENGUMPULAN DATA Data Sekunder A. B. TATA CARA PERENCANAAN DETAIL 1. Data kependudukan (5 tahun terakhir) 2. Data sarana dan prasarana kota B. Data Primer 1. 2. 3. Pengukuran topografi Survay jenis permukaan tanah Survay utilitas kota (jembatan, jalur kabel, jalur pipa eksisting, dll)

II. Analisa Data 1 : A. Proyeksi Penduduk 1. Proyeksi penduduk (15 – 20 tahun y. a. d) 2. Prediksi/perencanaan sarana dan prasarana kota (dari Bappeda) B. Analisa Data Primer 1 1. 2. 3. Analisa data hasil Pengukuran topografi Tabulasi jenis-jenis permukaan tanah per segmen panjang Tabulasi utilitas kota (jembatan, jalur kabel, jalur pipa eksisting, dll) beserta lokasi keberadaannya.

ANALISAS DATA �

PRA PERENCANAAN �

PERENCANAAN DETAIL 1. 2. 3. 4. 5. Pembuatan gambar desain lay out jaringan pipa yang berisikan informasi diameter pipa, panjang pipa, jenis pipa, asesoris pipa, bangunan air dll. Pembuatan gambar profil memanjang jaringan pipa yang berisikan informasi elevasi, diameter pipa, panjang pipa, jenis pipa, asesoris pipa, bangunan air dll Pembuatan gambar detail junction Pembuatan gambar detail desain asesoris pipa, bangunan air, crossing jalan, crossing pipa eksisting, crossing kabel dll Pembuatan gambar detail instalasi pompa, reservoar, booster pump, menara air dll

C. KRITERIA DISAIN No. 1 2 3 4 Uraian Debit Perencanaan Faktor Jam Puncak Kecepatan aliran dalam pipa a) Kecepatan minimum b) Kecepatan maximum - Pipa PVC atau ACP - Pipa baja atau DCIP Tekanan air dalam pipa a) Tekanan minimum Notasi Qpuncak Fpuncak Vmin Vmax hmin b) Tekanan maximum - Pipa PVC atau ACP - Pipa baja atau DCIP - Pipa PE 100 - Pipa PE 80 hmax Kriteria Kebutuhan air jam puncak Qpeak x Qrata-rata 1, 15 -3 0, 3 -0, 6 m/det 3, 0 -4, 5 m/det 6, 0 m/det 0, 5 - 1, 0 atm, pada titik jangkauan pelayanan terjauh 6 -8 atm 10 atm 12, 4 MPa 9, 0 MPa

PERHITUNGAN HIDROLIS D. PERHITUNGAN HIDROLIS �RUMUS HAZEN WILLIAM 1 MENGHITUNG DEBIT DI DALAM PIPA Q = 0. 2785 x C x D^2, 63 x (hl/L)^0, 54 2 MENGHITUNG HEADLOSS DI DALAM PIPA Q hl = ( ------------0. 2785 x C x D^2. 63 MENGHITUNG SLOPE HIDROLIS Q hl/L = ( ------------0. 2785 x C x D^2. 63 MENGHITUNG DIAMETER PIPA Q D = ----v MENGHITUNG KECEPATAN DALAM PIPA Q Q = --------v = ---A (3. 14/4) x D^2 3 4 5 )^1. 85 x L )^1. 85 dimana : Q = C = D hl = = Debit (l/det) Koefisien kekasaran pipa - Pipa HDPE : baru = 130; lama = 120 - Pipa PVC : baru = 120; lama = 110 - Pipa steel : baru = 110; lama = 100 Diameter pipa (mm) Headloss pipa (m)

CONTOH PERHITUNGAN 2 P 1 4 1 3 P 4 5 No. Node 1 2 3 4 5 Elevasi (mdpl) 10 20 25 30 25 Tapping (l/det) 0 0 20 No. Pipa Diameter (mm) P 1 200 P 2 150 P 3 150 P 4 150 jumlah Panjang Jenis (m) Pipa 8500 PVC 350 PVC 9700 Koefisien Hazen William 120 120

TABEL PERHITUNGAN HIDROLIS Luas permu. Diameter kaan pipa (mm) (m 2) Elevasi Q, Debit Cek Slope Muka Headloss Pipa Tapping Kecepatan Hidrolis Tanah Segmen Node Jenis Pipa Panjang Pompa 1 (m) P 1 2 PVC 8500 200 0. 0314 20 P 2 3 PVC 500 150 0. 017663 25 P 3 4 PVC 350 150 0. 017663 30 P 4 PVC 350 150 0. 017663 5 9700 (mdpl) 10 25 Beda tinggi (l/det) (m/det) m/Km (m) 20 - 20. 0 0. 6 2. 7 0 4 4 23. 32 -10 - 20. 0 1. 1 11. 1 0 3 2 5. 56 -5 - 20. 0 1. 1 11. 1 0 3 2 3. 89 5 20. 0 0 Sisa Tekan (m) 60 26. 68 16. 12 7. 22 8. 33

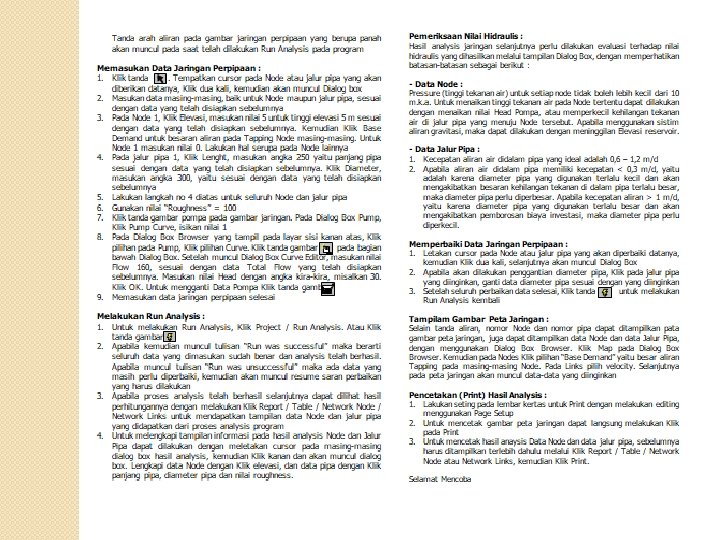

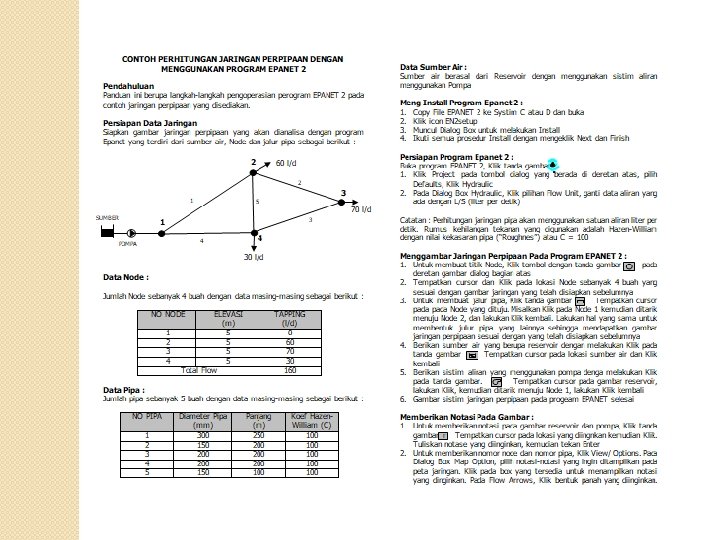

D. PERHITUNGAN HIDROLIS EPANET

D. PEMILIHAN PIPA DAN ME GAMBAR SISTEM JARINGAN - EPANET

KURVA POMPA

RUN STATUS

Network Table - Nodes

Network Table - Links

KURVA SISTEM VS KURVA KARAKTERISTIK POMPA 2 unit pompa masing 2 berkapasitas Q l/det, jika dioperasikan secara paralel, kapasitas yang dihasilkan lebih kecil dari 2 Q

F. DISAIN RESERVOIR VOLUME RESERVOIR Metoda Perhitungan Volume Reservoir : 1. Metoda Tabulasi Supply & Pemakaian 2. Metoda Prosentase

FUNGSI RESERVOIR F. DISAIN RESERVOIR �Equalizing Flows yaitu untuk menyeimbangkan aliran-aliran, sedangkan debit yang keluar bervariasi atau berfluktuasi, unsur ini diperlukan suatu penyeimbangan aliran yang selain melayani fluktuasi juga dapat digunakan untuk menyimpan cadangan air untuk keadaan darurat. �Equalizing pressure atau menyeimbangkan tekanan, pemerataan tekanan diperlukan akibat bervariasinya pemakaian air di daerah distribusi. �Sebagai distributor, pusat atau sumber pelayanan �Sebagai reservoir booster �Sebagai reservoir produksi

VOLUME RESERVOIR F. DISAIN RESERVOIR (Metoda Tabulasi Supply & Pemakaian) NO. WAKTU SUPPLY AIR/JAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 24. 00 - 01. 00 - 02. 00 - 03. 00 - 04. 00 - 05. 00 - 06. 00 - 07. 00 - 08. 00 - 09. 00 - 10. 00 - 11. 00 - 12. 00 - 13. 00 - 14. 00 - 15. 00 - 16. 00 - 17. 00 - 18. 00 - 19. 00 - 20. 00 - 21. 00 - 22. 00 - 23. 00 - 24. 00 4. 17% 4. 17% 4. 17% 100. 00% PEMAKAIAN TOTAL SUPPLY AIR/JAM 0. 75% 4. 00% 6. 00% 8. 00% 6. 00% 5. 00% 6. 00% 10. 00% 4. 50% 3. 00% 1. 75% 0. 75% 100. 00% 4. 17% 8. 33% 12. 50% 16. 67% 20. 83% 25. 00% 29. 17% 33. 33% 37. 50% 41. 67% 45. 83% 50. 00% 54. 17% 58. 33% 62. 50% 66. 67% 70. 83% 75. 00% 79. 17% 83. 33% 87. 50% 91. 67% 95. 83% 100. 00% VOLUME RESERVOIR (m 3) 27, 67% x Qmd(l/det) x = 86. 4 VOLUME RESERVOIR TOTAL PEMAKAIAN SURPLUS DEFISIT 0. 75% 1. 50% 2. 25% 3. 00% 3. 75% 7. 75% 13. 75% 21. 75% 29. 75% 35. 75% 40. 75% 45. 75% 50. 75% 56. 75% 62. 75% 68. 75% 74. 75% 89. 25% 93. 75% 96. 75% 98. 50% 99. 25% 100. 00% 3. 42% 0. 17% 1. 17% 2. 42% 3. 42% 27. 67% 1. 83% 3. 83% 1. 83% 0. 83% 1. 83% 5. 83% 0. 33% 27. 67%

VOLUME RESERVOIR (Metoda Kurva Masa)

VOLUME RESERVOIR (Metoda Prosentase) �Rumus ◦ Volume Reservoir = Faktor x Qmak harian �Faktor = 15 -25% �Contoh : �Vol Res = 17% x 20 l/det x 86, 4 ◦ = 293, 76 m 3 �Waktu Detensi = 293, 76/(20 x 86, 4)*24 jam � = 4, 08 jam

TYPYCAL RESERVOIR R. OPERATOR TANKI GLASS FU R. POMPA SED RESERVOIR TYPE ELEVATED / WATER TOWER TYPE SEJAJAR PERMUKAAN TANAH ( BENTUK DASAR BULAT MATERIAL BETON ) TYPE ½ TERBENAM ( RESERVOIR MONOLIT DENGAN R. POMP ( BENTUK PERSEGI MATERIAL BETON ) ( BENTUK DASAR BULAT MATERIAL GLASS FUSED ) TYPE TERBENAM (TIDAK TAMPAK)

G. PENGGAMBARAN JENIS GAMBAR PERENCANAAN JARINGAN PIPA �GAMBAR LAY OUT �GAMBAR POTONGAN MEMANJANG �GAMBAR POTONGAN MELINTANG �GAMBAR DETAIL ◦ KONSTRUKSI PEMASANGAN PIPA ◦ DETAIL JUNCTION �GAMBAR PERLENGKAPAN PIPA ◦ ◦ CROSSING JEMBATAN SYPHON THRUST BLOCK
