Rajzi kommunikáció és térszemlélet fejlődésének lehetőségei

A műszaki ábrázolás alapvető funkciója �a műszaki gondolatközlés �gondolati és tárgyi objektumok dokumentálása �emberek közti információcsere

�Kommunikálás jelek segítségével „világszabványok érvényesek” �Egyezményes jelrendszer kiküszöböli: ◦ Verbális információt ◦ Nyelvismeretet, írásismeretet

Térszemlélet �Rajz alapján a térben való látás �Ábrázolással szemben támasztott követelmények ◦ Képiesség ◦ Egyértelműség ◦ Alak és mérethűség

Tárgyakat ábrázolhatjuk 1. ) térszerűen – axonometrikus – látszati ábrázolás 2. ) síkszerűen – vetületi – nézeti ábrázolás

Axonometrikus ábrázolási módok 1. Cavaliere vagy derékszögű ábrázolás 2. Dimetrikus vagy kétméretű ábrázolás 3. Izometrikus vagy egyméretű ábrázolás

Vetületi ábrázolás Baloldali ábrázolás Jobboldali ábrázolás

Összes kép: En, On, (Jn, Bn), Fn, An, Hn Főképek: En, On, Fn

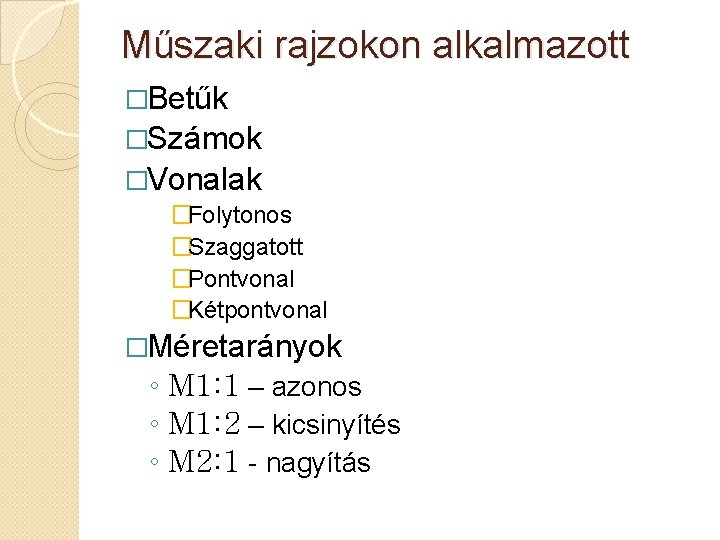

Műszaki rajzokon alkalmazott �Betűk �Számok �Vonalak �Folytonos �Szaggatott �Pontvonal �Kétpontvonal �Méretarányok ◦ M 1: 1 – azonos ◦ M 1: 2 – kicsinyítés ◦ M 2: 1 - nagyítás

Méretmegadás elemei Segédvonal 2. Méretvonal 3. Méretnyíl 4. Méretszám 1.

A műszaki rajzok tanításának módszerei Axonometrikus kép keletkezésének tanítása 2. Vetületi ábrázolás tanítása 3. A rajzi megismerő képesség fejlesztése 4. A rajzi alkotóképesség fejlesztése 1.

Fejlesztési lehetőségek �Megmutatott, majd rejtett modell, alkatrész, vagy rajz alapján végzett rajzi munkák �Emlékezet, felidézés alapján végzett rajzolás �Nézetek egyeztetése axonometrikus képével �Axonometrikus képről nézeti képek rajzolása �További nézetek szerkesztése (hiányos, nem egyértelmű ábra)
