RAID fault tolerance IO high performance Large Capacity

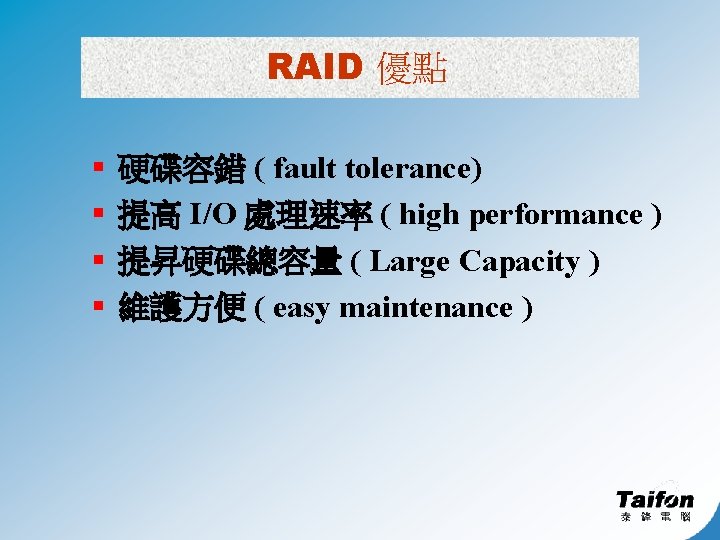

RAID 優點 § § 硬碟容錯 ( fault tolerance) 提高 I/O 處理速率 ( high performance ) 提昇硬碟總容量 ( Large Capacity ) 維護方便 ( easy maintenance )

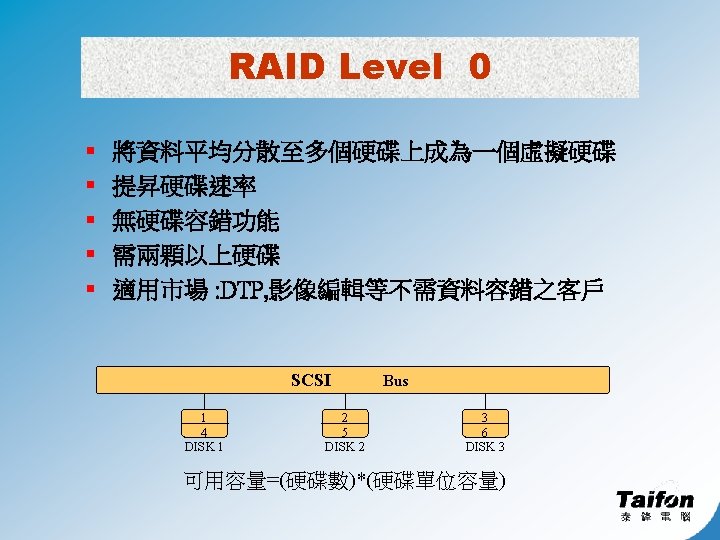

XOR Parity 0 (XOR) 0 = 0 0 (XOR) 1 = 1 1 (XOR) 0 = 1 1 (XOR) 1 = 0 Data 011 0 1 1 1 4 Disk 1 2 5 Disk 2 3 6 Disk 3 0 P 1 P 2 Parity

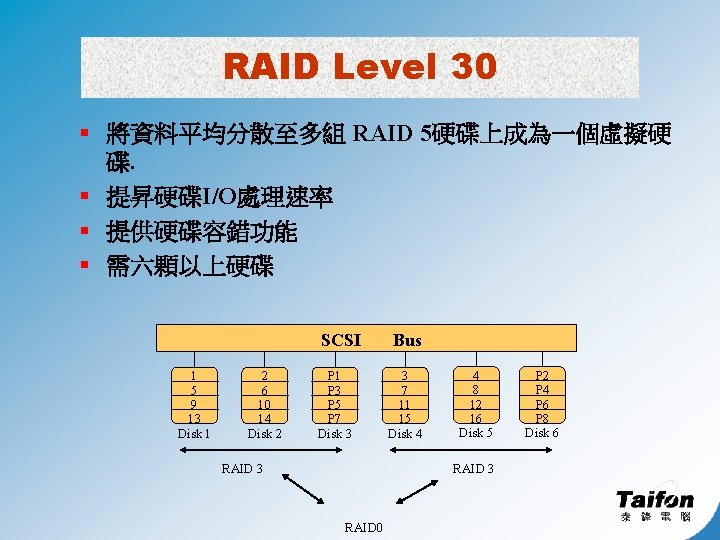

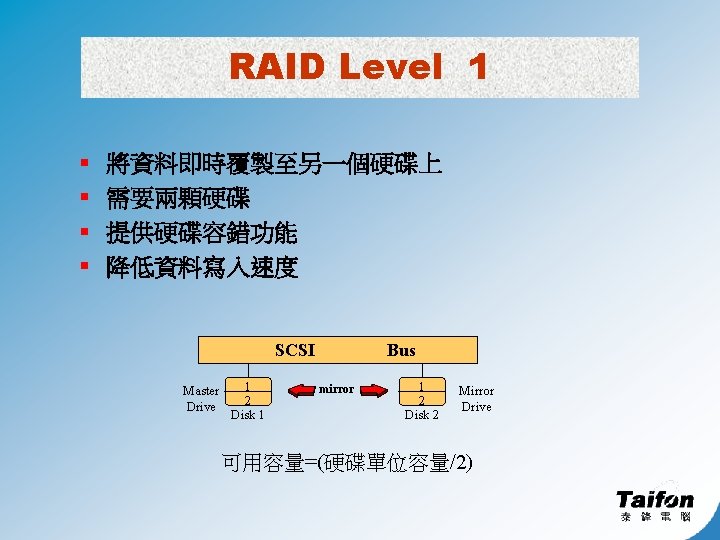

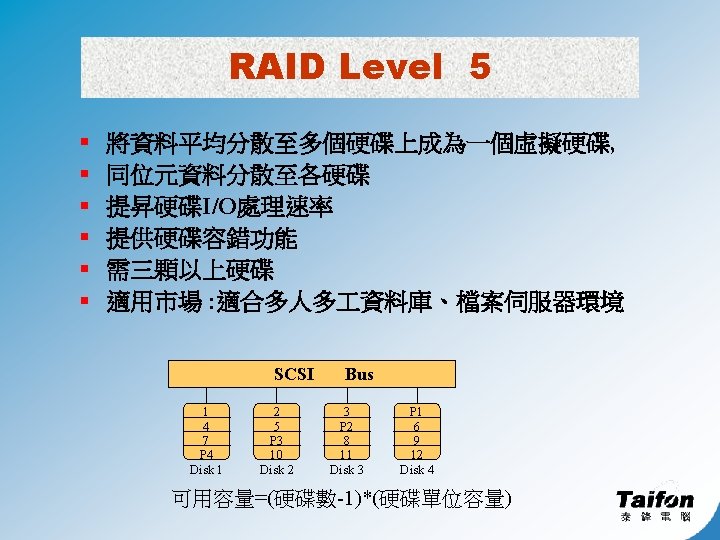

RAID Level 30 § 將資料平均分散至多組 RAID 5硬碟上成為一個虛擬硬 碟. § 提昇硬碟I/O處理速率 § 提供硬碟容錯功能 § 需六顆以上硬碟 SCSI 1 5 9 13 Disk 1 2 6 10 14 Disk 2 P 1 P 3 P 5 P 7 Disk 3 RAID 3 Bus 3 7 11 15 Disk 4 4 8 12 16 Disk 5 RAID 3 RAID 0 P 2 P 4 P 6 P 8 Disk 6

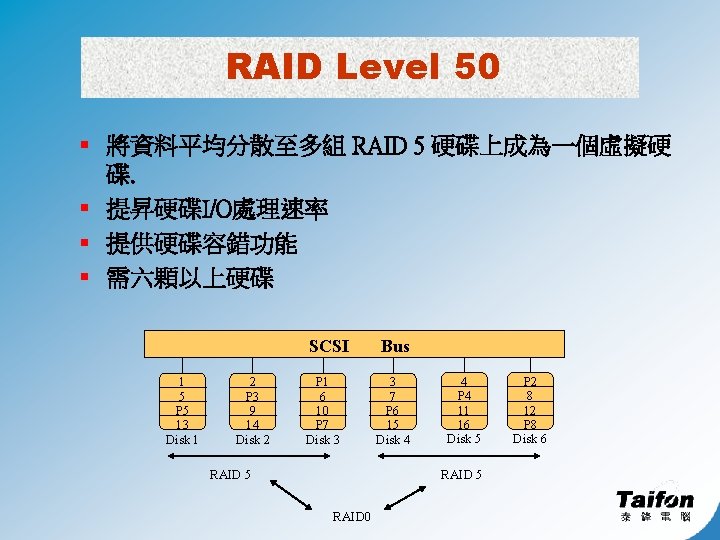

RAID Level 50 § 將資料平均分散至多組 RAID 5 硬碟上成為一個虛擬硬 碟. § 提昇硬碟I/O處理速率 § 提供硬碟容錯功能 § 需六顆以上硬碟 SCSI 1 5 P 5 13 Disk 1 2 P 3 9 14 Disk 2 P 1 6 10 P 7 Disk 3 RAID 5 Bus 3 7 P 6 15 Disk 4 4 P 4 11 16 Disk 5 RAID 0 P 2 8 12 P 8 Disk 6

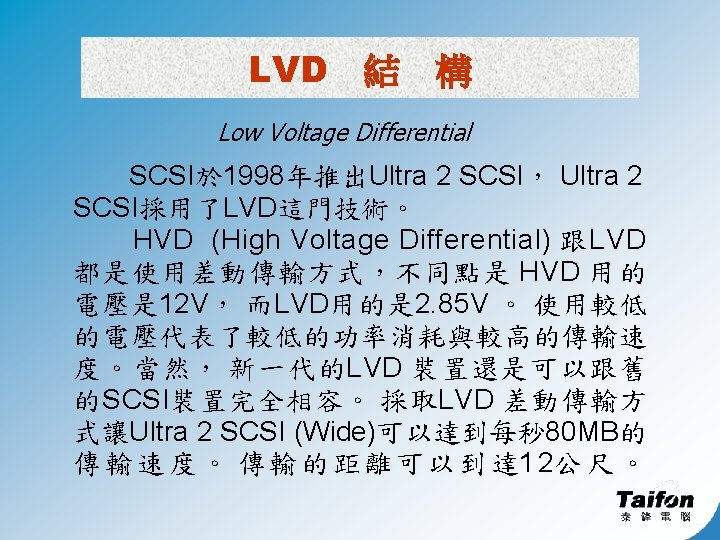

SCSI Format

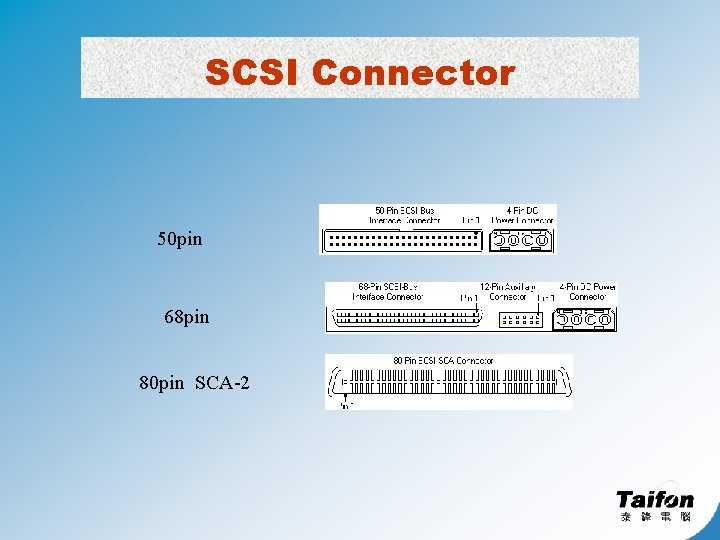

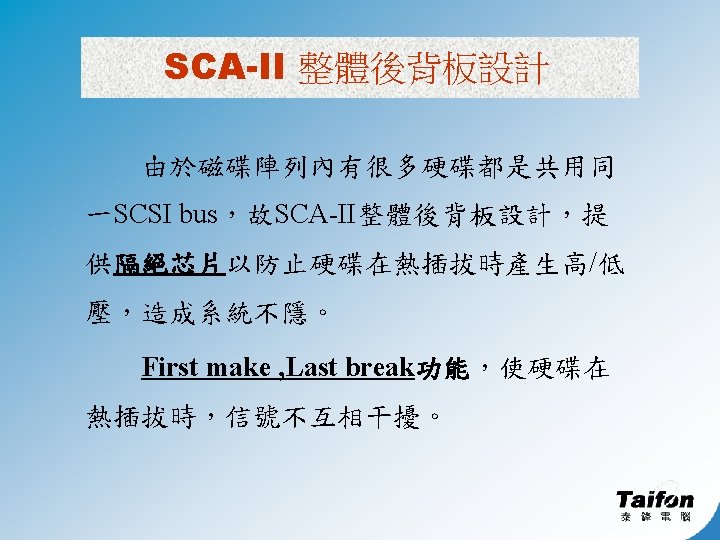

SCSI Connector 50 pin 68 pin 80 pin SCA-2

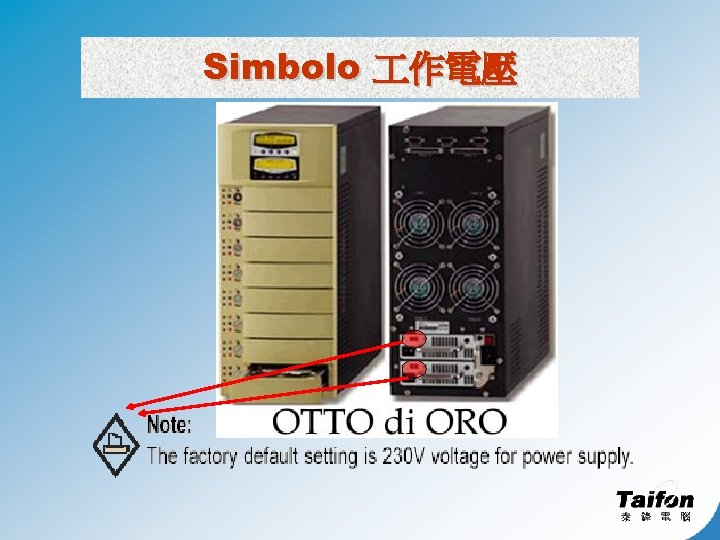

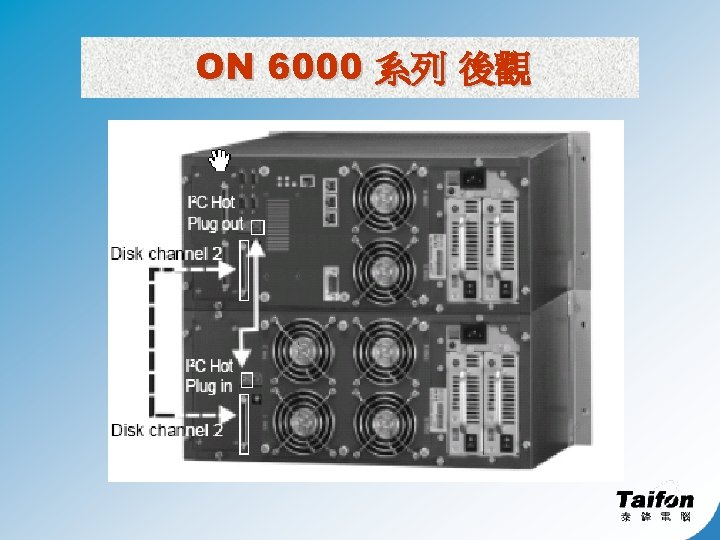

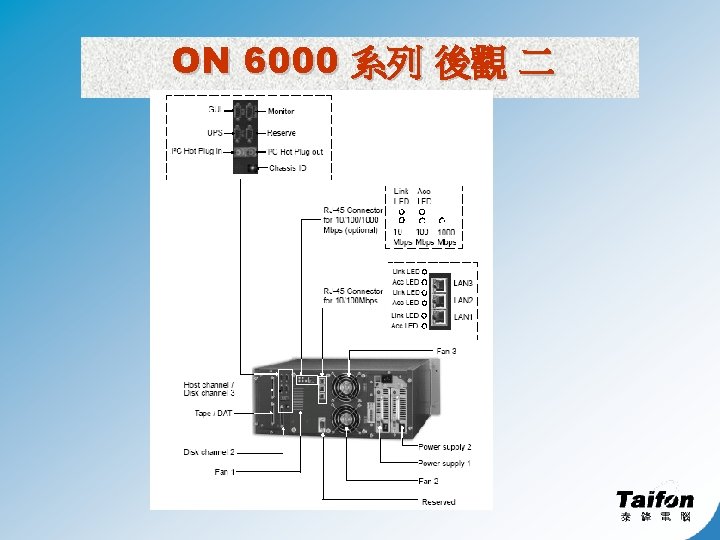

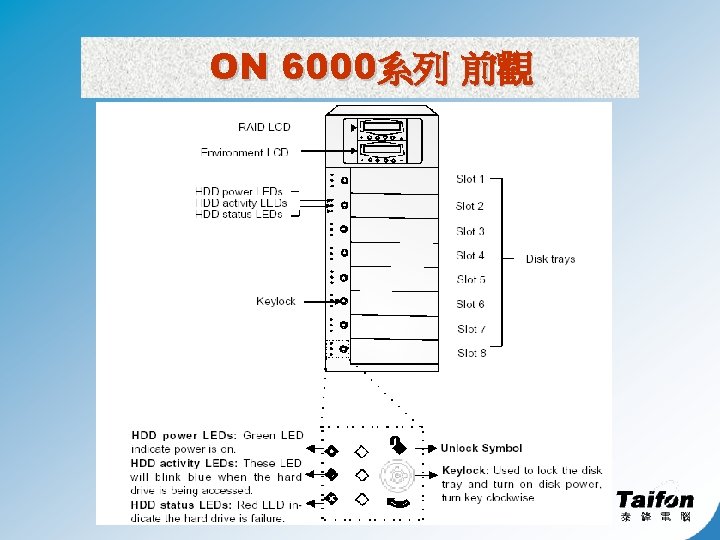

Simbolo 作電壓

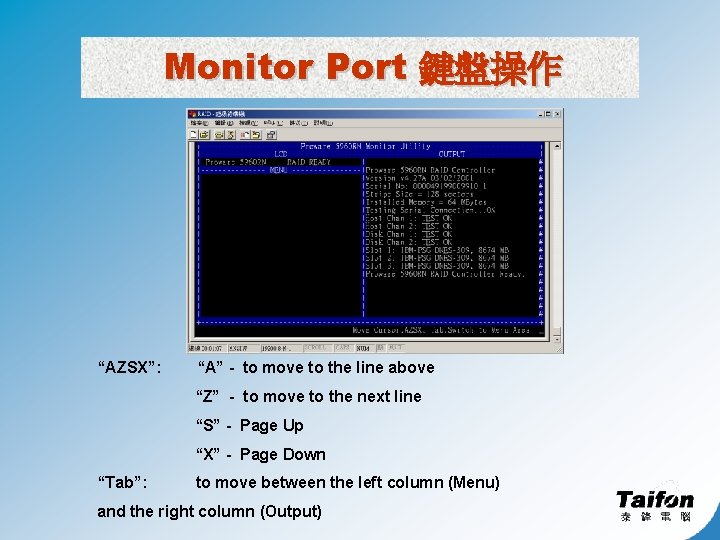

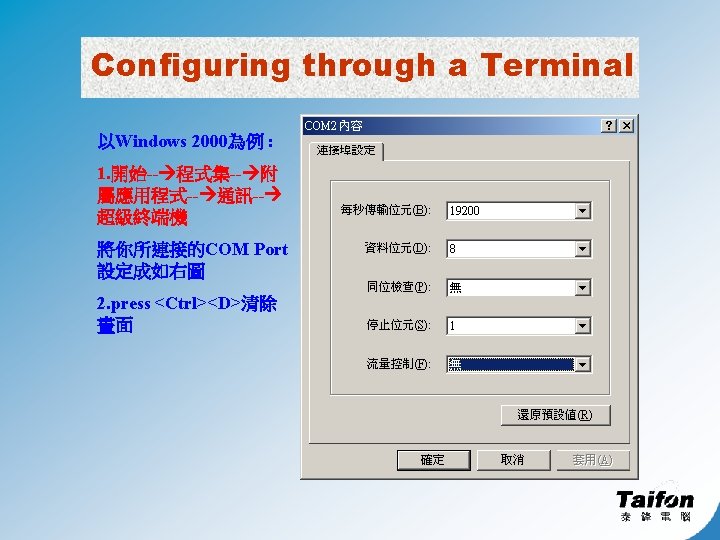

Monitor Port 鍵盤操作 “AZSX”: “A” - to move to the line above “Z” - to move to the next line “S” - Page Up “X” - Page Down “Tab”: to move between the left column (Menu) and the right column (Output)

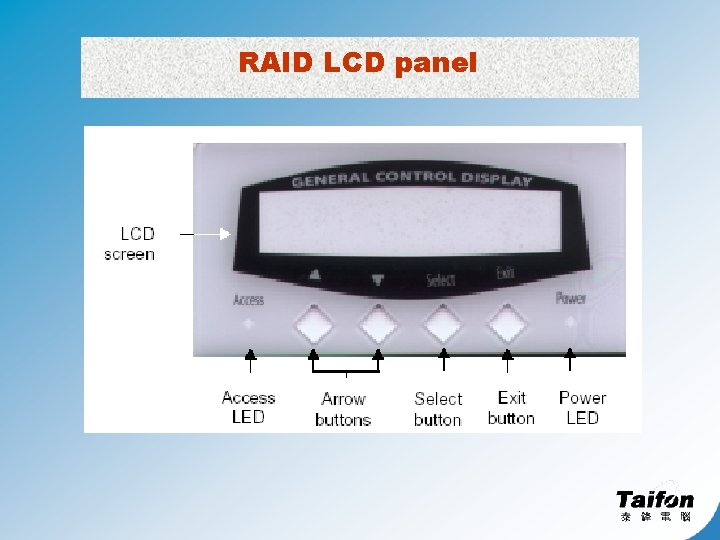

RAID LCD panel

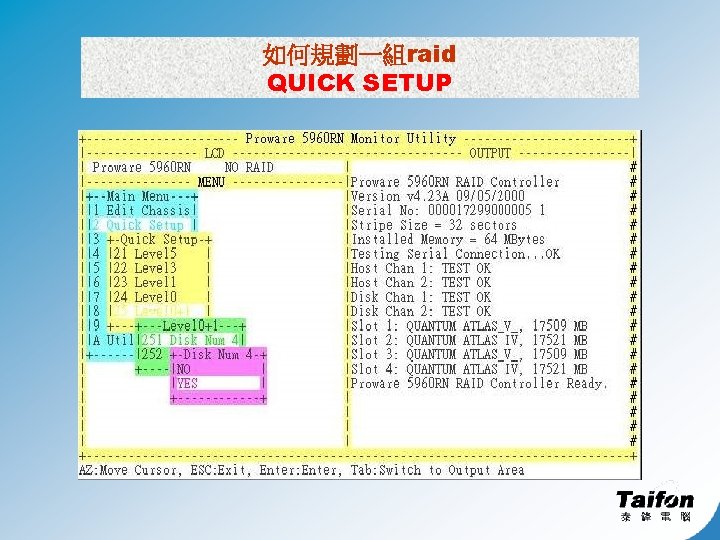

如何規劃一組raid QUICK SETUP

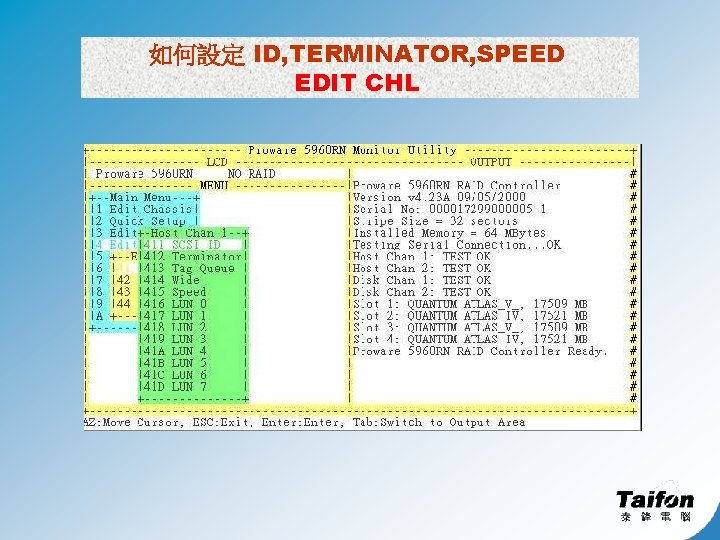

如何設定 ID, TERMINATOR, SPEED EDIT CHL

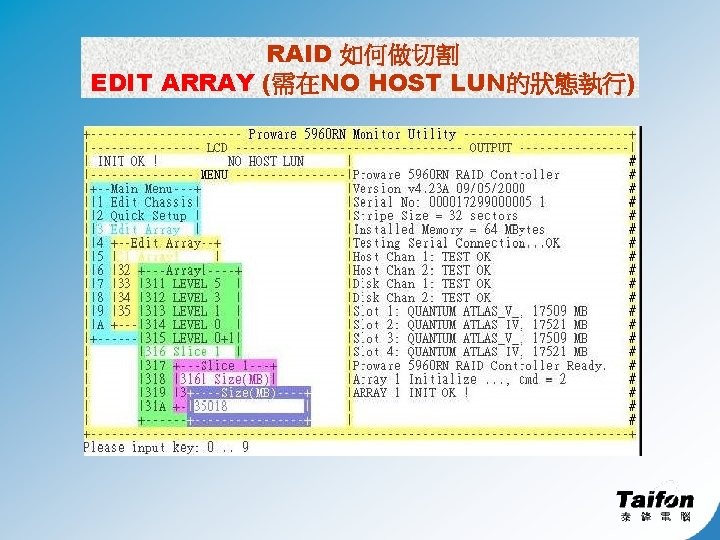

RAID 如何做切割 EDIT ARRAY (需在NO HOST LUN的狀態執行)

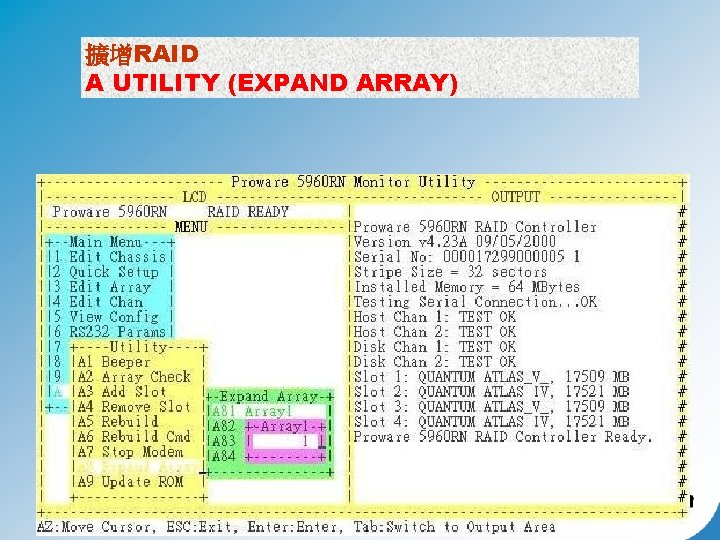

擴增RAID A UTILITY (EXPAND ARRAY)

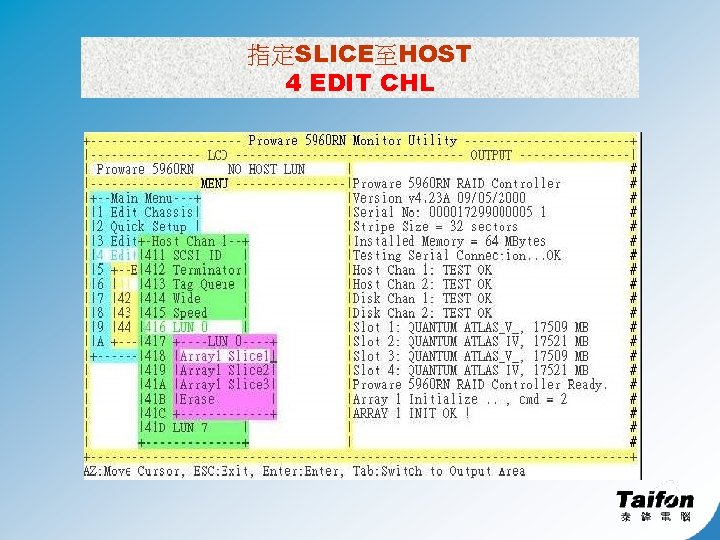

指定SLICE至HOST 4 EDIT CHL

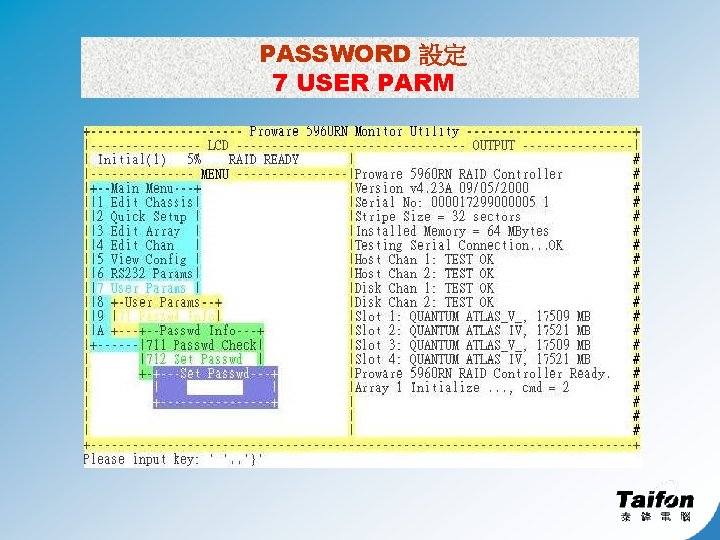

PASSWORD 設定 7 USER PARM

檢查現有設定 5 VIEW CONFIG

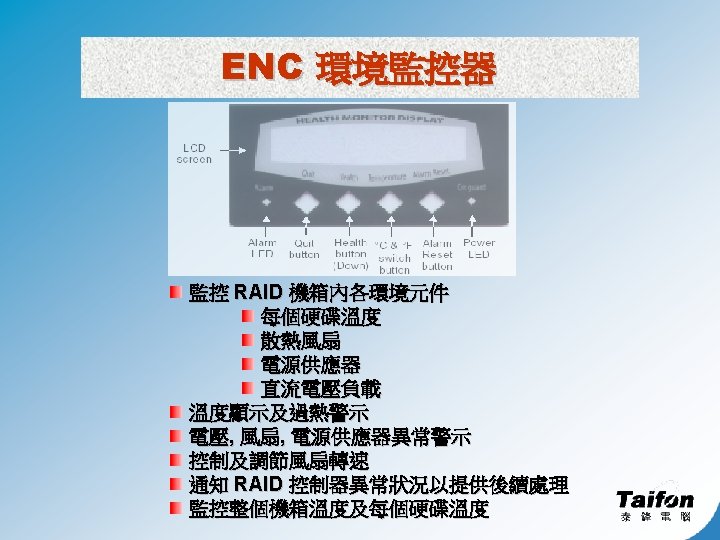

ENC Error Message The internal temperature of the subsystem has overheated. The subsystem has detected power failure. The subsystem has detected FAN failure.

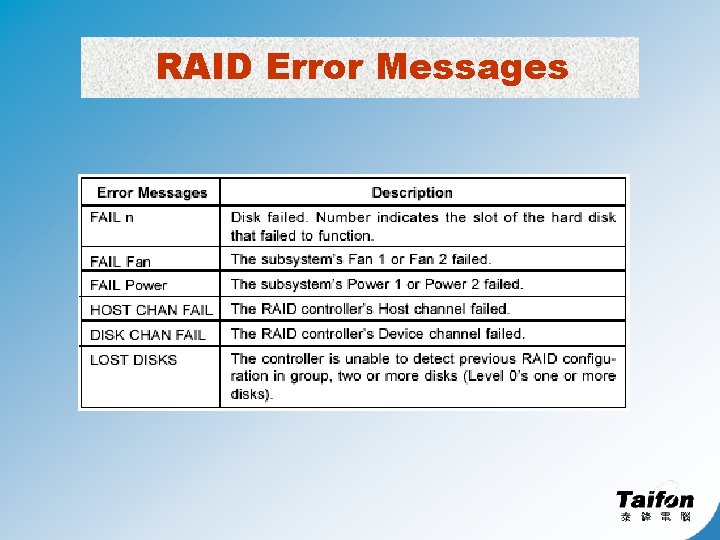

RAID Error Messages

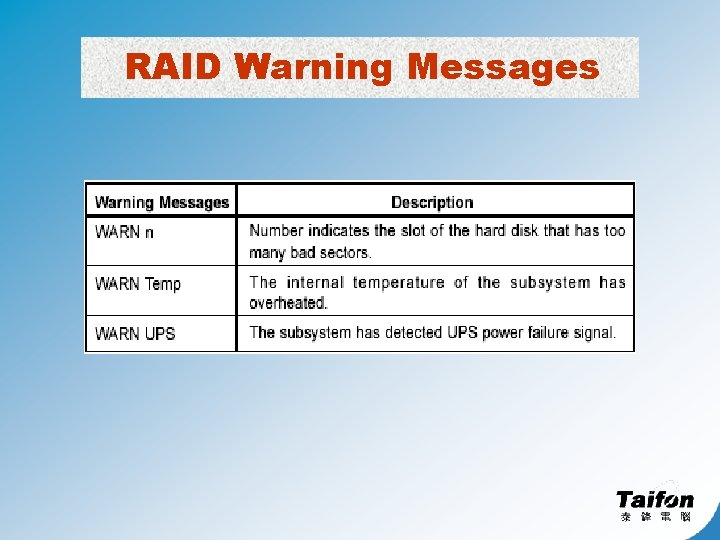

RAID Warning Messages

RAID Messages

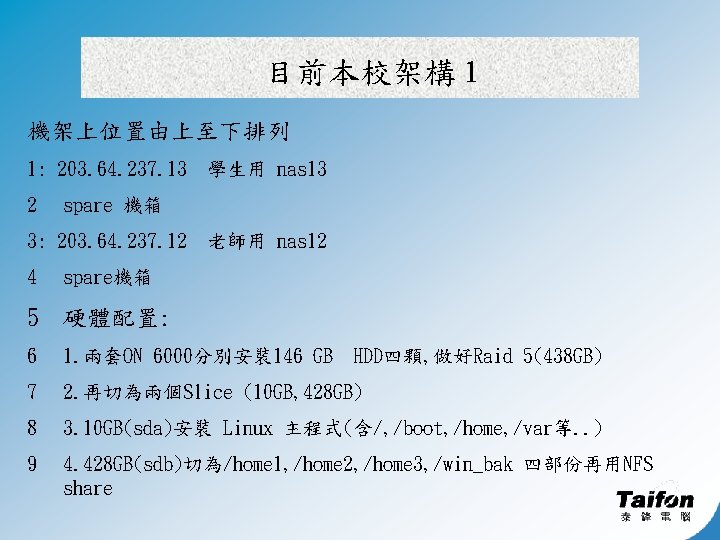

目前本校架構 1 機架上位置由上至下排列 1: 203. 64. 237. 13 學生用 nas 13 2 spare 機箱 3: 203. 64. 237. 12 老師用 nas 12 4 spare機箱 5 硬體配置: 6 1. 兩套ON 6000分別安裝 146 GB 7 2. 再切為兩個Slice (10 GB, 428 GB) 8 3. 10 GB(sda)安裝 Linux 主程式(含/, /boot, /home, /var等. . ) 9 4. 428 GB(sdb)切為/home 1, /home 2, /home 3, /win_bak 四部份再用NFS share HDD四顆, 做好Raid 5(438 GB)

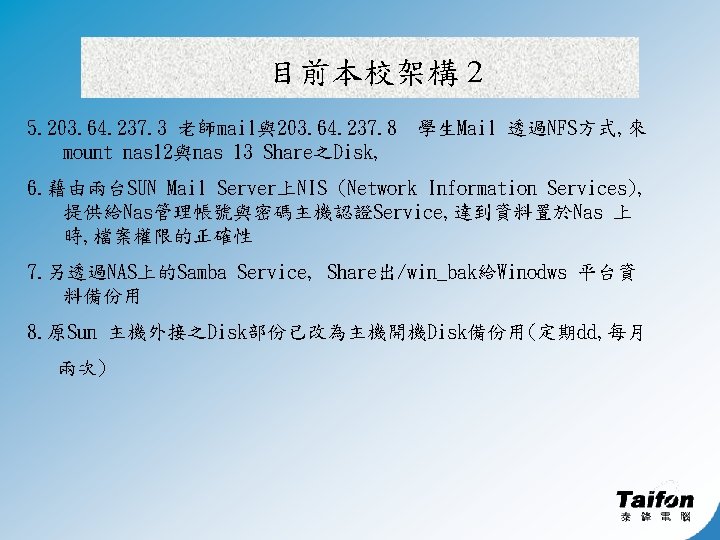

目前本校架構 2 5. 203. 64. 237. 3 老師mail與203. 64. 237. 8 學生Mail 透過NFS方式, 來 mount nas 12與nas 13 Share之Disk, 6. 藉由兩台SUN Mail Server上NIS (Network Information Services), 提供給Nas管理帳號與密碼主機認證Service, 達到資料置於Nas 上 時, 檔案權限的正確性 7. 另透過NAS上的Samba Service, Share出/win_bak給Winodws 平台資 料備份用 8. 原Sun 主機外接之Disk部份已改為主機開機Disk備份用(定期dd, 每月 兩次)

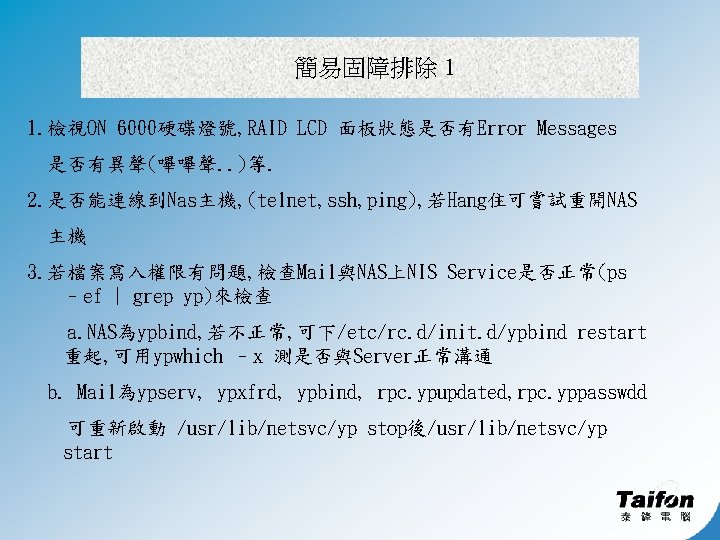

簡易固障排除 1 1. 檢視ON 6000硬碟燈號, RAID LCD 面板狀態是否有Error Messages 是否有異聲(嗶嗶聲. . )等. 2. 是否能連線到Nas主機, (telnet, ssh, ping), 若Hang住可嘗試重開NAS 主機 3. 若檔案寫入權限有問題, 檢查Mail與NAS上NIS Service是否正常(ps –ef | grep yp)來檢查 a. NAS為ypbind, 若不正常, 可下/etc/rc. d/init. d/ypbind restart 重起, 可用ypwhich –x 測是否與Server正常溝通 b. Mail為ypserv, ypxfrd, ypbind, rpc. ypupdated, rpc. yppasswdd 可重新啟動 /usr/lib/netsvc/yp stop後/usr/lib/netsvc/yp start

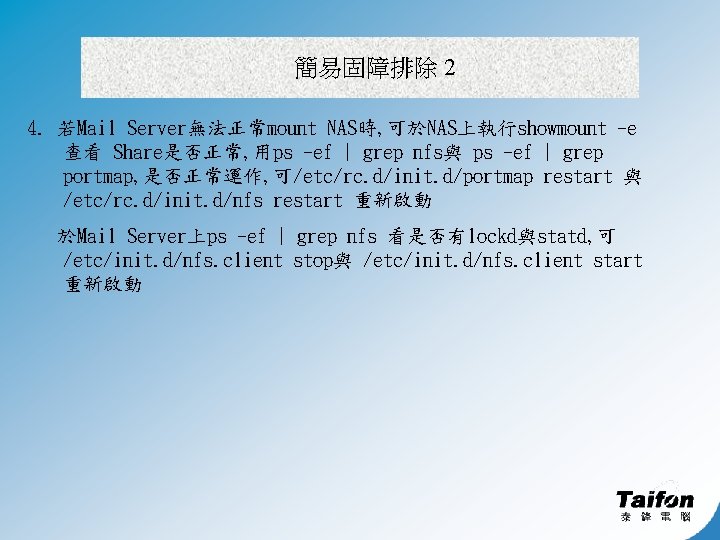

簡易固障排除 2 4. 若Mail Server無法正常mount NAS時, 可於NAS上執行showmount -e 查看 Share是否正常, 用ps -ef | grep nfs與 ps -ef | grep portmap, 是否正常運作, 可/etc/rc. d/init. d/portmap restart 與 /etc/rc. d/init. d/nfs restart 重新啟動 於Mail Server上ps -ef | grep nfs 看是否有lockd與statd, 可 /etc/init. d/nfs. client stop與 /etc/init. d/nfs. client start 重新啟動
