Radiov st u HZS Analogov radiov s ARS

Radiové sítě u HZS Analogová radiová síť (ARS) q spojení v místě zásahu q přenos není šifrovaný q např. terminály Motorola, Hytera Digitální radiová síť (DRS) q spojení s KOPIS Jm. K q přenos je šifrovaný q např. terminály Matra

Terminály analogové sítě (ARS) q nejčastěji se u HZS vyskytují tyto terminály Hytera MD 785 Motorola GM 360 Hytera PD 705 E-tech ES 400 Motorola DMR 6000

Terminály digitální sítě (DRS) q nejčastěji se u HZS vyskytují tyto terminály Matra G 3 TPM 700 Matra G 3 TPH 700 Matra G 2 MC 9600 Matra G 2 Easy Matra G 2 Smart

Obecné zásady radioprovozu q radiostanice se smí používat pouze k účelům ke kterým je určena. V provozu je nutno zachovat radiovou kázeň! q před navázáním hovoru s druhou stanicí se přesvědčím jestli je kanál volný a zprávu si předem připravím i s volacím znakem druhé stanice. Při vysílání hovoříme zřetelně ani příliš nahlas ani rychle. Při vysílání nejdříve stiskneme klíčovací tlačítko a začneme hovořit a po skončení rozhovoru ho pustíme. q vyjadřování musí být stručné a jasné ! Žádné zdlouhavé vyprávění…. q dodržujeme zásady mlčenlivosti o zprávách které nám nebyli určeny. Omylem vyslechnuté vysílání jiné složky IZS nerozšiřuji mezi ostatní …. q nesmí se používat zdvořilostní fráze, vulgární výrazy, kanadské nebo jiné žertíky ! Rovněž je zakázáno používat telefonního výrazu „haló“ apod.

Zkratky používané v radioprovozu q „PŘÍJEM“ – skončil jsem vysílání a čekám na vaši odpověď. q „VYSÍLEJTE“ – pokračujte ve vysílání. q „KONEC“ – rozhovor s vámi jsem ukončil a nechci odpověď. q „OPAKUJTE“ – nejsem si jist jestli jsem zprávě rozuměl dobře a žádám o její opakování. q „OPRAVUJI“ – ve vysílání jsem udělal chybu a opravuji ji. q „POTVRZUJI“ – vaši zprávu jsem přijal a rozumím jí. q „ROZUMÍM“ – vaši zprávu jsem přijal a rozumí jí. q „PROVEDU“ – zprávě rozumím a úkoly splním. q „ANO“ – souhlasím povoluji. q „NE“ – nesouhlasím zakazuji.

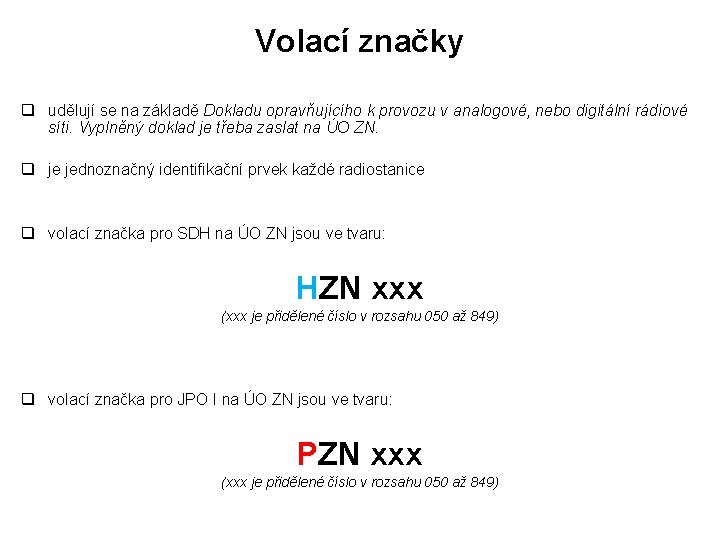

Volací značky q udělují se na základě Dokladu opravňujícího k provozu v analogové, nebo digitální rádiové síti. Vyplněný doklad je třeba zaslat na ÚO ZN. q je jednoznačný identifikační prvek každé radiostanice q volací značka pro SDH na ÚO ZN jsou ve tvaru: HZN xxx (xxx je přidělené číslo v rozsahu 050 až 849) q volací značka pro JPO I na ÚO ZN jsou ve tvaru: PZN xxx (xxx je přidělené číslo v rozsahu 050 až 849)

Volací značky q u vozidlových radiostanic se poslední číslice volací značky přiděluje, dle následující tabulky přidělování volacích značek dle techniky u HZS volací značka zkratka techniky HZN xx 1 1 V HZN xx 2 2 V HZN xx 3 AZ AP HZN xx 4 AV VYA HZN xx 5 VEA HZN xx 6 TA RZA PLHA HZN xx 7 1 C HZN xx 8 DA NA UA HZN xx 9 VA HA OA q např. první vůz – bude mít volací značku HZN xx 1, q dopravní automobilu – bude mát volací značku HZN xx 8

Navázání spojení q radioprovoz navazujeme vždy při radiovém klidu a na zvoleném kanále, pokud slyšíme radiovou korespondenci, musíme počkat do jejího ukončení. q pokud nám volaná radiostanice na naše volání neodpovídá, tak po krátké přestávce voláme znovu. Volací značka volané radiostanice PBM 100 zde volací značka volající radiostanice HZN 123 příjem

Zkouška spojení q slouží k ověření funkčnosti radiostanice v síti, pokud tedy máte v jednotce novou digitální radiostanici, nebo podezření na nefunkčnost, doporučuji provést zkoušku spojení, pro ověření funkčnosti q zkoušku spojení můžete provádět kdykoliv, pokud je radiový klid a také mimo čas radiových zkoušek JPO I, který se provádí každý den v 7: 00 a 19: 00. q KOPIS HZS Jm. K má volací značku PBM 100 zde HZN 123, jak mě slyšíte, příjem HZN xxx zde PBM 100, slyším dobře, příjem PBM 100 zde HZN 123, slyším také dobře, konec

Hovor q po navázání spojení lze vést hovor q po skončení každé jednotlivé relace uvést slovo „příjem“ a přepnout radiostanici z vysílání na příjem (přestat klíčovat). PBM 100 zde HZN 123, jedná se o pořár malého rozsahu asi 200 m 2, Sa. P na místě zásahu stačí, příjem HZN 123 zde PBM 100, potvrzuji, příjem PBM 100 zde HZN 123, přijeli jsme na místo zásahu, na místě 1 lehce zraněný, přivolejte Zdravotnickou záchrannou službu, příjem HZN 123 zde PBM 100, rozumím, příjem

Spojení u zásahu q u zásahu se nepoužívají klasické volací značky typu „HZN 123“ ale používáme otevřené volací značky. q otevřená volací značka je název funkce hasiče, velitel zásahu, velitel jednotky, velitel družstva, strojník, rozdělovač, první proud a druhý proud. První proud zde velitel zásahu jak to vypadá, příjem. Velitel zásahu zde první proud požár se rozšířil do další místnosti, příjem. První proud zde velitel zásahu rozumím, konec

SPOJENÍ JPO s KOPIS 1. Příjezd 2. 3. 4. 5. 6. 7. 8. Navázání Výjezd Průzkum Lokalizace Likvidace Odjezd jednotky na z místa spojení požáru místo základnu požáru zásahu kzásahu szásahu KOPIS Převaděčový kanál HZN xxx, HZN xxx, 100, HZN xxx, ZDE PBM 100, ZDE PBM 100, ROZUMÍM, ZDE PBM 100 ROZUMÍM, PŘÍJEM PŘÍJEM LOKALIZACE, LIKVIDACE, POVOLUJI, PŘÍJEM KONEC. PBM 100, ZDE HZN xxx, PBM 100, ZDE HZN xxx, PBM ZDE HZN xxx, xxx PBM 100, ZDE HZN xxx, VOZIDLO VNA POHOTOVOSTI, PRŮZKUMEM BYLO JSME NA ZÁKLADNĚ, ODJÍŽDÍME ZÁKLADNU, VYJÍŽDÍME K ZÁSAHU, LIKVIDACE, PŘÍJEM MÍSTO, PŘÍJEM LOKALIZACE, PŘÍJEM DOVOLTE MI UKONČIT ZJIŠTĚNO………………. , PŘÍJEM RADIOPROVOZ, PŘÍJEM

Statusy q jsou kódy typické činnosti, které se odesílají z digitální radiostanice q způsob signalizace po radiovém kanálu přenášející informace o častých, předem definovaných úkonech q používající se k rychlému předání informace v typické situaci q na klávesnici navolíme příslušný kód dle tabulky a radiostanice odešle kód typické činnosti na KOPIS např. Výjezd klávesa status 1 2 3 4 5 6 7 výjezd vozidla na místě lokalizace likvidace odjezd z místa zásahu příjezd na základnu připraven k výjezdu 9 žádost o spojení
