Radiología del Perro: miembro torácico Haz click en el esqueleto para acceder

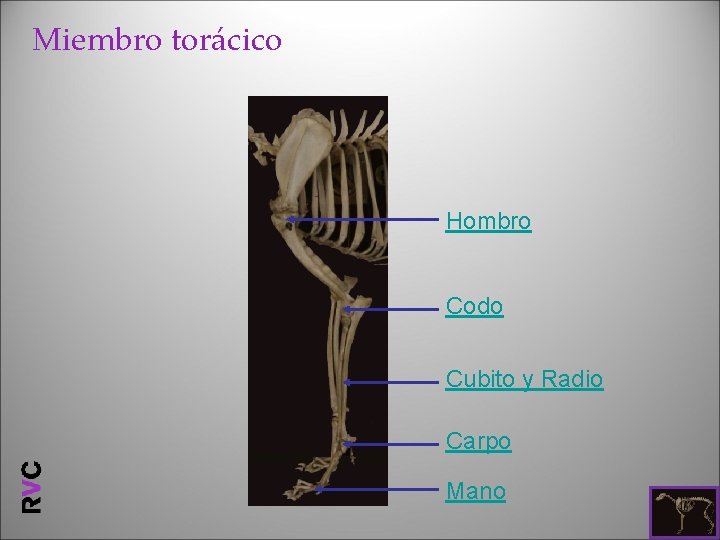

Miembro torácico Hombro Codo Cubito y Radio Carpo Mano

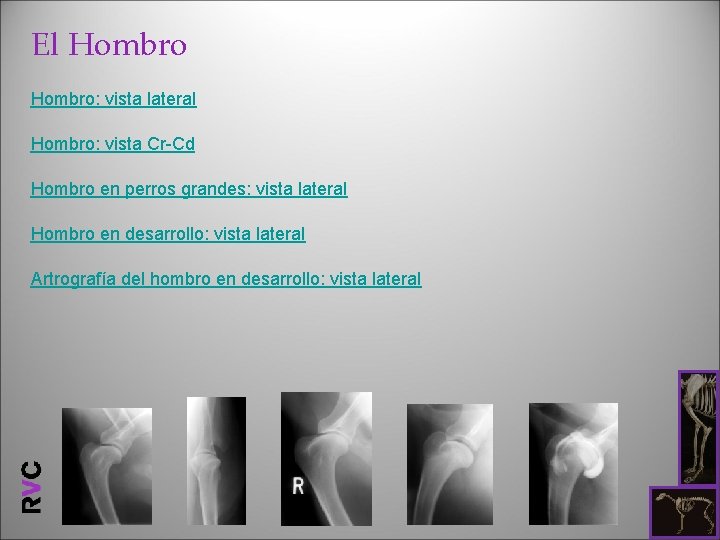

El Hombro: vista lateral Hombro: vista Cr-Cd Hombro en perros grandes: vista lateral Hombro en desarrollo: vista lateral Artrografía del hombro en desarrollo: vista lateral

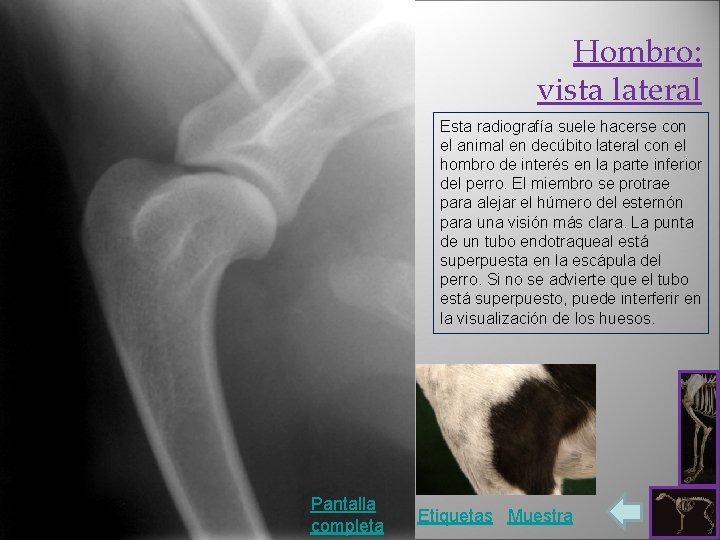

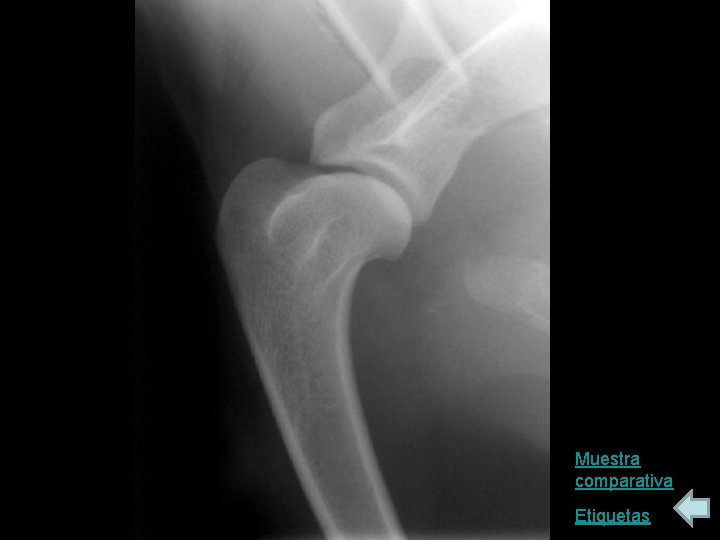

Hombro: vista lateral Esta radiografía suele hacerse con el animal en decúbito lateral con el hombro de interés en la parte inferior del perro. El miembro se protrae para alejar el húmero del esternón para una visión más clara. La punta de un tubo endotraqueal está superpuesta en la escápula del perro. Si no se advierte que el tubo está superpuesto, puede interferir en la visualización de los huesos. Pantalla completa Etiquetas Muestra

Miembro torácico izquierdo; vista lateral m. romboideo Borde dorsal de la escápula m. infraespinoso m. redondo mayor m. supraespinoso m. latísimo del dorso Inserción del m. trapecio m. deltoideo m. tríceps – cabeza larga m. cleidobraquial m. tríceps – cabeza lateral Muestra comparativa m. braquiorradial m. extensor carpocubital ( M. cubital lateral) Olécranon m. extensor digital común m. extensor digital lateral m. flexor carpocubital

Muestra comparativa Etiquetas

Muestra Pantalla completa

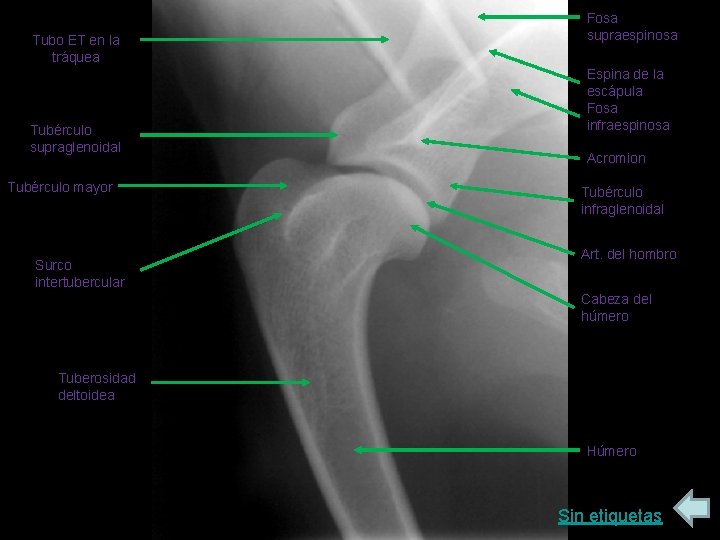

Tubo ET en la tráquea Tubérculo supraglenoidal Tubérculo mayor Surco intertubercular Fosa supraespinosa Espina de la escápula Fosa infraespinosa Acromion Tubérculo infraglenoidal Art. del hombro Cabeza del húmero Tuberosidad deltoidea Húmero Sin etiquetas

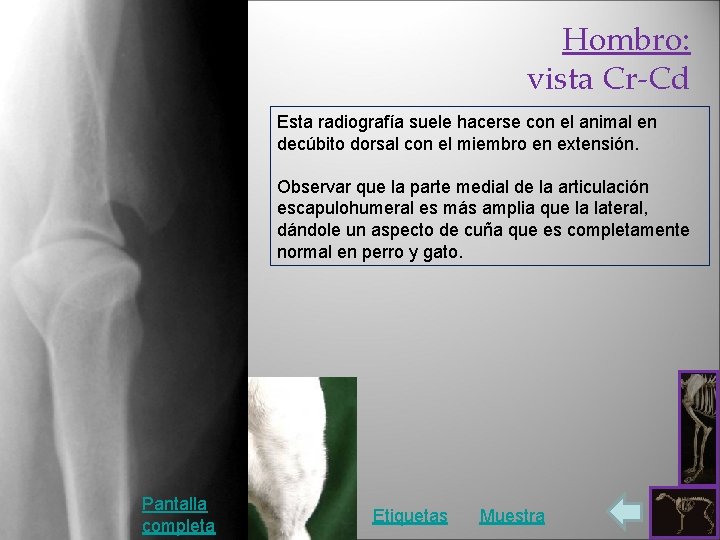

Hombro: vista Cr-Cd Esta radiografía suele hacerse con el animal en decúbito dorsal con el miembro en extensión. Observar que la parte medial de la articulación escapulohumeral es más amplia que la lateral, dándole un aspecto de cuña que es completamente normal en perro y gato. Pantalla completa Etiquetas Muestra

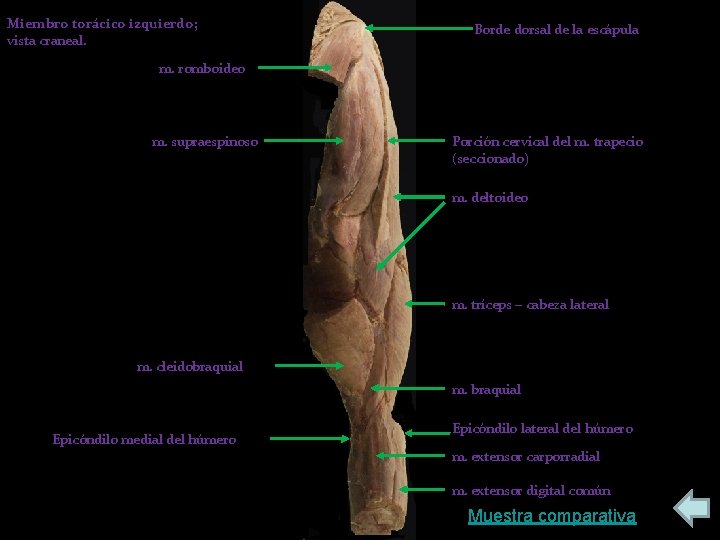

Miembro torácico izquierdo; vista craneal. Borde dorsal de la escápula m. romboideo m. supraespinoso Porción cervical del m. trapecio (seccionado) m. deltoideo m. tríceps – cabeza lateral m. cleidobraquial m. braquial Epicóndilo medial del húmero Epicóndilo lateral del húmero m. extensor carporradial m. extensor digital común Muestra comparativa

Muestra comparativa Etiquetas

Muestra Pantalla completa

Espina de la escápula Acromion Cavidad glenoidal de la escápula Tubérculo mayor del húmero Tubérculo supraglenoidal Línea tricipital Tubérculo menor del húmero Tuberosidad del m. redondo mayor Cresta deltoidea Sin etiquetas

Hombro en perro grande: vista lateral Ejemplo del hombro en un perro grande, el cual tiene una cabeza humeral algo más plana y una cavidad glenoidea más amplia que el otro perro. Pantalla completa Muestra Etiquetas

Miembro torácico izquierdo; vista lateral m. romboideo Borde dorsal de la escápula m. infraespinoso m. redondo mayor m. supraespinoso m. latísimo del dorso Inserción del m. trapecio m. deltoideo m. tríceps – cabeza larga m. cleidobraquial m. tríceps – cabeza lateral Muestra comparativa m. braquiorradial m. extensor carpocubital (m. cubital lateral) Olécranon m. extensor digital común m. extensor digital lateral m. flexor carpocubital

Muestra comparativa Etiquetas

Muestra Pantalla completa

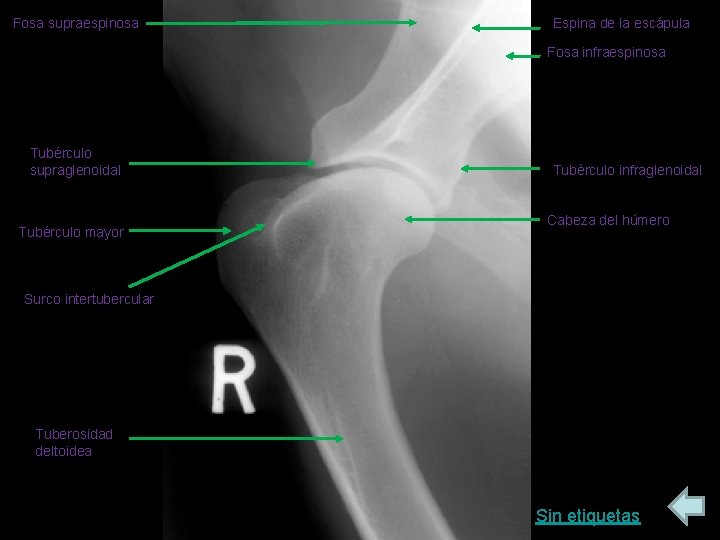

Fosa supraespinosa Espina de la escápula Fosa infraespinosa Tubérculo supraglenoidal Tubérculo mayor Tubérculo infraglenoidal Cabeza del húmero Surco intertubercular Tuberosidad deltoidea Sin etiquetas

Hombro en desarrollo: vista lateral El cartílago de crecimiento proximal del húmero está abierta. Este perro tiene 6 -9 meses de edad. Pantalla completa Muestra Etiquetas

Miembro torácico izquierdo; vista lateral m. romboideo Borde dorsal de la escápula m. infraespinoso m. redondo mayor m. supraespinoso m. latísimo del dorso Inserción del m. trapecio m. deltoideo m. tríceps – cabeza larga m. cleidobraquial m. tríceps – cabeza lateral Muestra comparativa m. braquiorradial m. extensor carpocubital (m. cubital lateral) Olécranon m. extensor digital común m. extensor digital lateral m. flexor carpocubital

Muestra comparativa Etiquetas

Muestra Pantalla completa

Fosa supraespinosa Espina de la escápula Fosa infraespinosa Tubérculo supraglenoidal Tubérculo mayor Surco intertubercular Tubérculo infraglenoidal Cabeza del húmero Cartílago de crecimiento proximal del húmero (fisis) Tuberosidad deltoidea Sin etiquetas

Artrografía del hombro en desarrollo: vista lateral En comparación con la radiografía anterior, se han inyectado 5 ml de medio de contraste radiológico (iohexol 100 mg/ml) en la articulación escapulohumeral abarcándola lateralmente. La articulación está bien repleta, mostrando el compartimento caudal y el compartimento craneal. ‘Este ‘ultimo rodea el tendón de inserción del m. bíceps del brazo, que se muestra como un defecto curvilíneo en el medio de contraste. Este aspecto es normal. Etiquetas Pantalla completa

Etiquetas

Medio del contraste en el surco intertubercular, bajo el tendón del bíceps Medio de contraste en la articulación del hombro Sin etiquetas

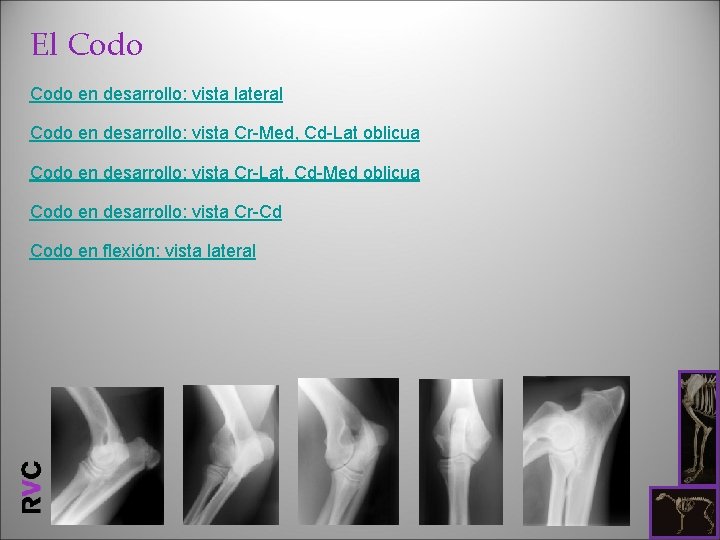

El Codo en desarrollo: vista lateral Codo en desarrollo: vista Cr-Med, Cd-Lat oblicua Codo en desarrollo: vista Cr-Lat, Cd-Med oblicua Codo en desarrollo: vista Cr-Cd Codo en flexión: vista lateral

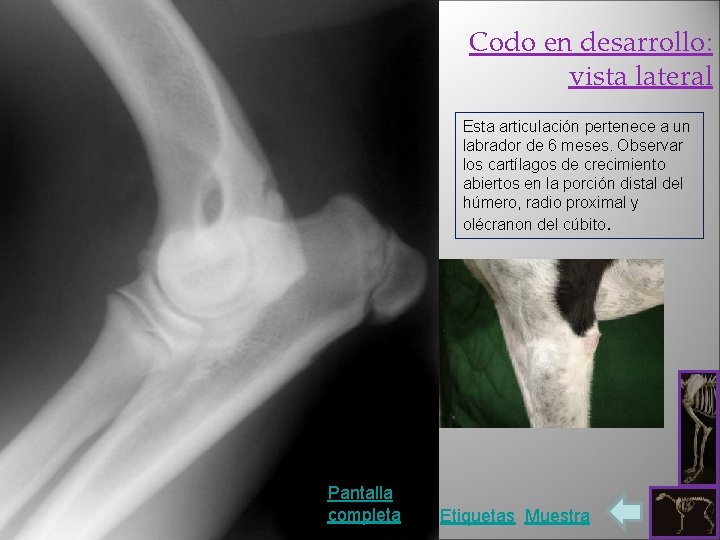

Codo en desarrollo: vista lateral Esta articulación pertenece a un labrador de 6 meses. Observar los cartílagos de crecimiento abiertos en la porción distal del húmero, radio proximal y olécranon del cúbito. Pantalla completa Etiquetas Muestra

Codo derecho; vista lateral Húmero Inserción del m. tríceps Olécranon m. ancóneo Epicóndilo lateral del húmero Ligamento colateral m. supinador Espacio interóseo del antebrazo Cúbito Radio Muestra comparativa

Muestra comparativa Etiquetas

Muestra Pantalla completa

Húmero Cresta del epicóndilo lateral Borde medial del agujero supratroclear Apófisis ancónea Epicóndilo lateral del húmero Espacio articular Cartílago de crecimiento proximal del radio (fisis) Tuberosidad del olécranon (craneolateral) Epicóndilo medial del húmero Cartílago de crecimiento proximal del cúbito (fisis) Epífisis proximal del cúbito (Olécranon) Cúbito Radio Sin etiquetas

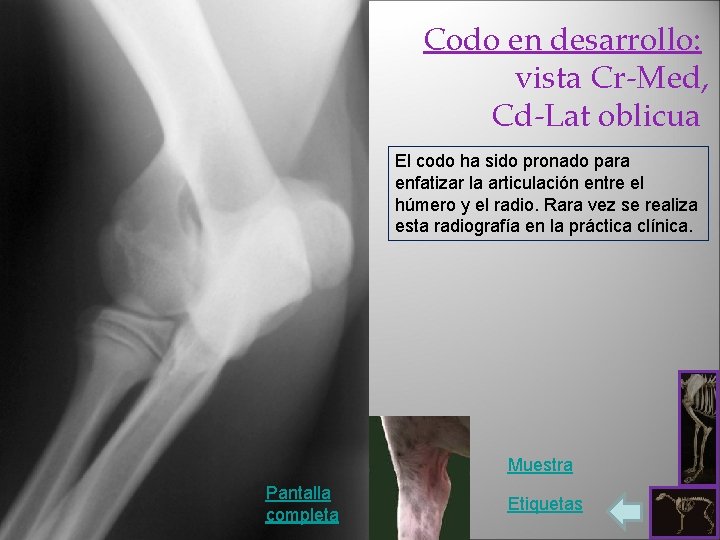

Codo en desarrollo: vista Cr-Med, Cd-Lat oblicua El codo ha sido pronado para enfatizar la articulación entre el húmero y el radio. Rara vez se realiza esta radiografía en la práctica clínica. Muestra Pantalla completa Etiquetas

Codo derecho; Vista medial Húmero Inserción del m. tríceps – cabeza larga Tuberosidad del olécranon (craneolateral) Olécranon m. pronador redondo m. flexor carporradial Epicóndilo lateral del húmero Apófisis coronoidea Cúbito Radio Muestra comparativa

Muestra comparativa Etiquetas

Muestra Pantalla completa

Húmero Agujero supratroclear Apófisis ancónea Olécranon Epicóndilo lateral Epicóndilo medial Apófisis coronoidea Cartílago de crecimiento proximal del radio (fisis) Radio Cúbito Sin etiquetas

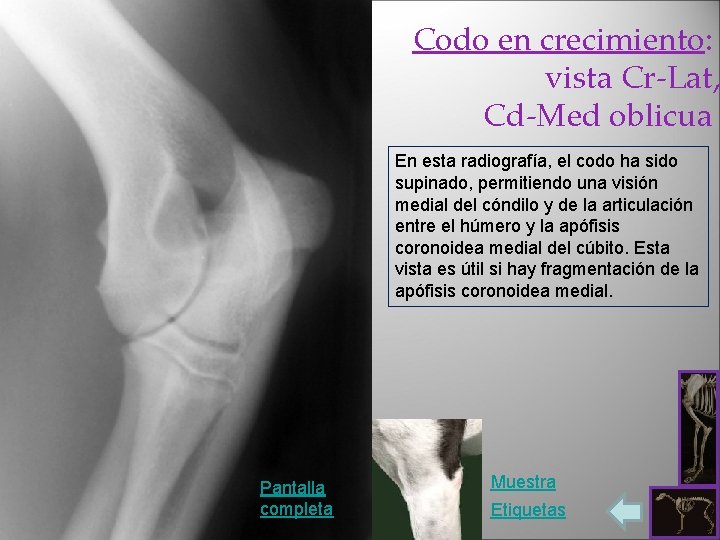

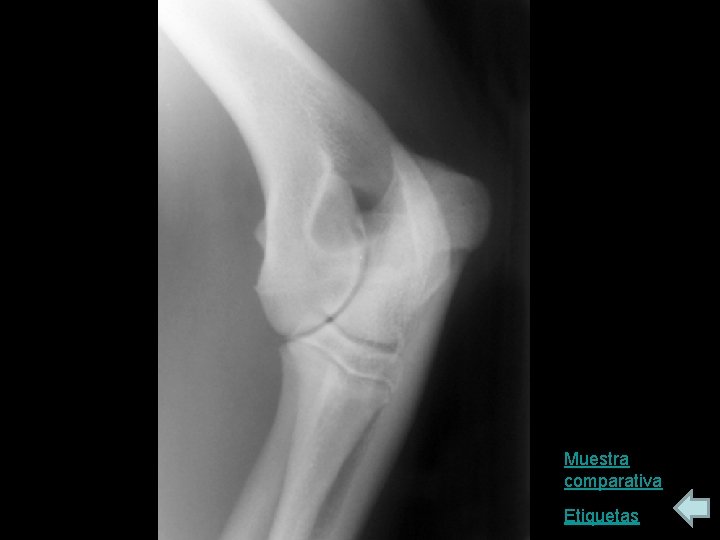

Codo en crecimiento: vista Cr-Lat, Cd-Med oblicua En esta radiografía, el codo ha sido supinado, permitiendo una visión medial del cóndilo y de la articulación entre el húmero y la apófisis coronoidea medial del cúbito. Esta vista es útil si hay fragmentación de la apófisis coronoidea medial. Pantalla completa Muestra Etiquetas

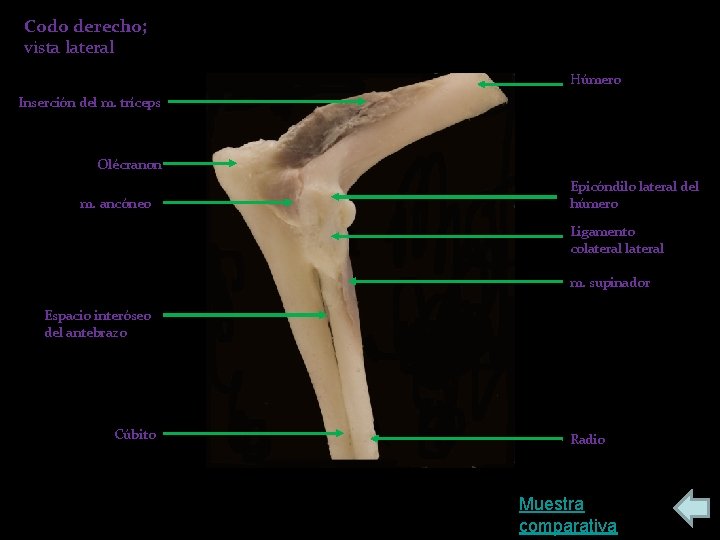

Codo derecho; vista lateral Inserción del m. tríceps Húmero Olécranon m. ancóneo Epicóndilo lateral del húmero Ligamento colateral m. supinador Espacio interóseo del antebrazo Cúbito Radio Muestra comparativa

Muestra comparativa Etiquetas

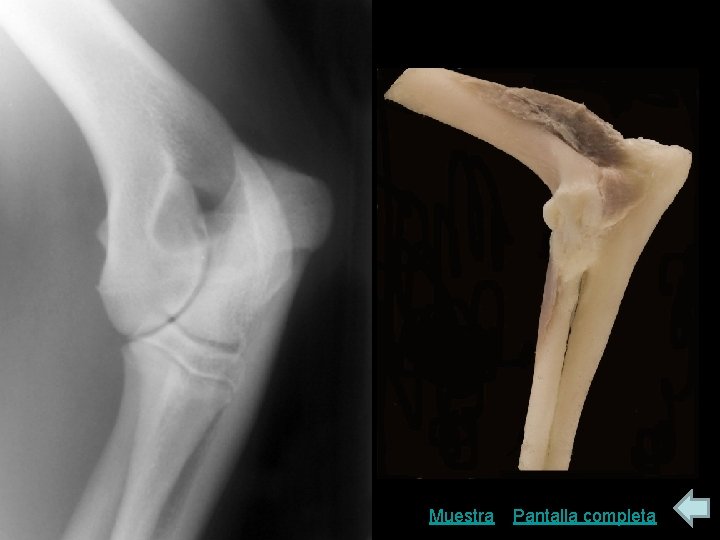

Muestra Pantalla completa

Húmero Agujero supratroclear Caras articulares: húmero y cúbito Apófisis coronoidea medial del cúbito Olécranon Apófisis ancónea Epicóndilo lateral del húmero Caras articulares: húmero y radio Epífisis proximal del radio Cartílago de crecimiento proximal del radio (fisis) Radio Sin etiquetas

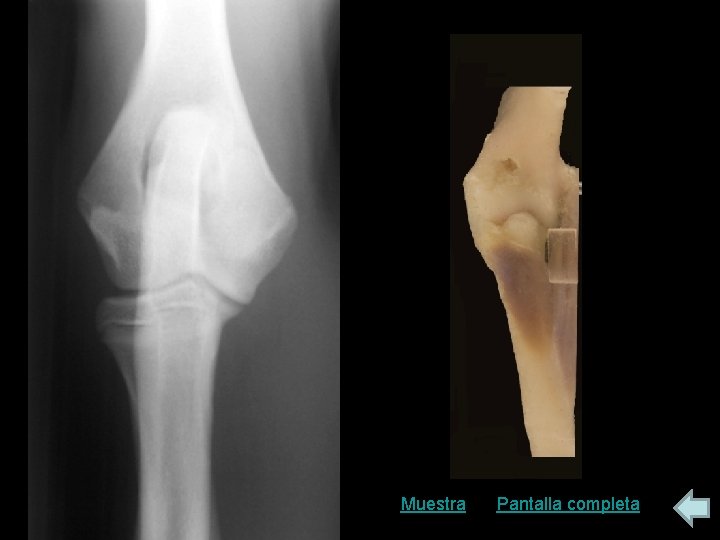

Codo en desarrollo: vista Cr-Cd El mismo perro que en la vista lateral anterior. Observar la forma angular del cóndilo del húmero, que articula en la cara lateral con el radio y en la cara medial con la apófisis coronoidea del cúbito. La cara medial del codo es un lugar frecuente de lesiones en perros con artritis de codo Muestra 1 Pantalla completa Muestra 2 Etiquetas

Codo izquierdo; vista craneal Húmero m. braquial n. radial Epicóndilo lateral del húmero m. supinador Radio

Codo derecho; vista craneal Húmero Agujero supratroclear Epicóndilo lateral del húmero Apófisis coronoidea del cúbito m. supinador Epicóndilo medial del húmero m. pronador redondo Radio Muestra comparativa

Muestra comparativa Etiquetas

Muestra Pantalla completa

Cuerpo del húmero Olécranon Agujero supratroclear Epicóndilo lateral Epicóndilo medial Espacio articular Epífisis proximal del radio Apófisis coronoidea medial del cúbito Cartílago de crecimiento proximal del radio (fisis) Radio + cúbito superpuestos Sin etiquetas

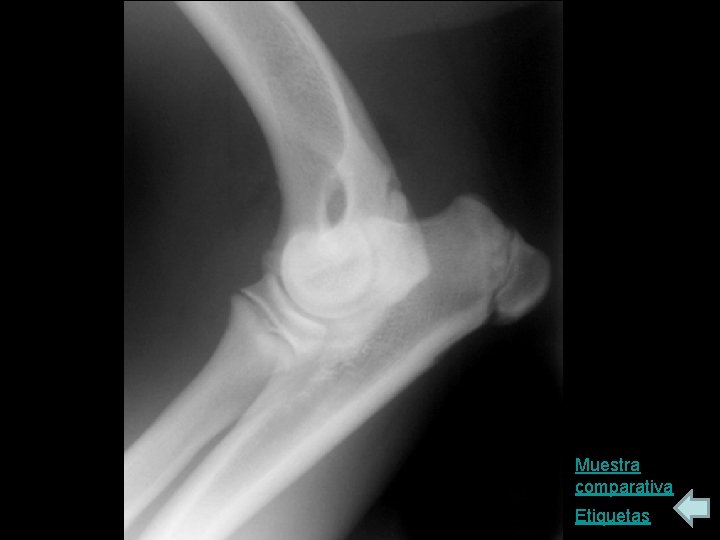

Codo en flexión: vista lateral Esta radiografía, con el codo flexionado al máximo, se realiza para evaluar la apófisis ancónea. Está considerado uno de los principales lugares donde se desarrollan osteofitos en perros con artritis de codo y por ello es frecuentemente utilizada para buscar signos de artritis. Sospechas de falta de unión de la apófisis ancónea es otra indicación para realizar esta radiografía. Pantalla completa Muestra Etiquetas

Codo derecho; vista lateral Húmero Inserción del m. tríceps Olécranon m. ancóneo Epicóndilo lateral del húmero Ligamento colateral m. supinador Espacio interóseo del antebrazo Cúbito Radio Muestra comparativa

Muestra comparativa Etiquetas

Muestra Pantalla completa

Apófisis ancónea Olécranon Epicóndilo lateral del húmero Cóndilo del húmero Borde medial del cóndilo del húmero Cuerpo del húmero Apófisis coronoidea Cabeza del radio Radio Cúbito Sin etiquetas

El Radio y el Cúbito Radio y cúbito en desarrollo: vista lateral Radio y cúbito en desarrollo: vista Cr-Cd

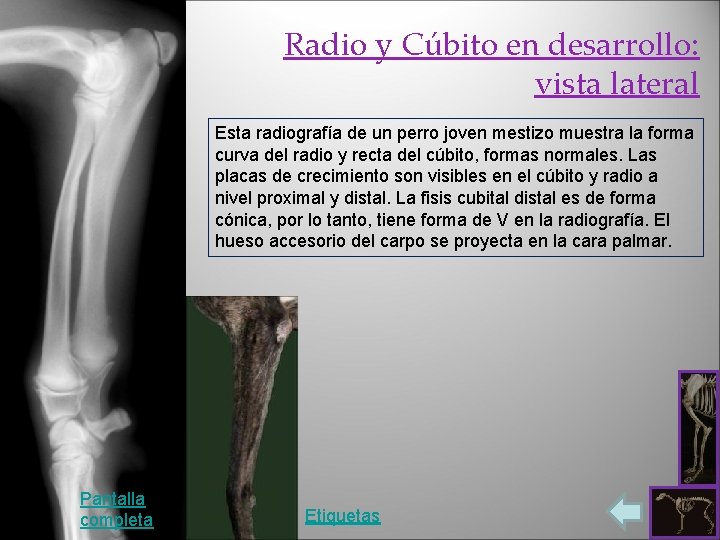

Radio y Cúbito en desarrollo: vista lateral Esta radiografía de un perro joven mestizo muestra la forma curva del radio y recta del cúbito, formas normales. Las placas de crecimiento son visibles en el cúbito y radio a nivel proximal y distal. La fisis cubital distal es de forma cónica, por lo tanto, tiene forma de V en la radiografía. El hueso accesorio del carpo se proyecta en la cara palmar. Pantalla completa Etiquetas

Etiquetas

Fisis distal del húmero Cuerpo del húmero Cóndilo del húmero Cartílago de crecimiento proximal del radio (fisis) Epífisis proximal del radial Borde caudal del epicóndilo lateral del húmero Epífisis proximal del cúbito Cartílago de crecimiento proximal del cúbito (fisis) Apófisis ancónea Cúbito Radio Agujero nutricio del radio Cartílago de crecimiento distal del radio (fisis) Cartílago de crecimiento distal del cúbito (fisis) Epífisis distal del cúbito Epífisis distal del radio h. intermediorradial Fila distal de hs. carpianos hs. metacarpianos h. accesorio del carpo 1 er h. metacarpiano Falange proximal dedo 1 Sin etiquetas

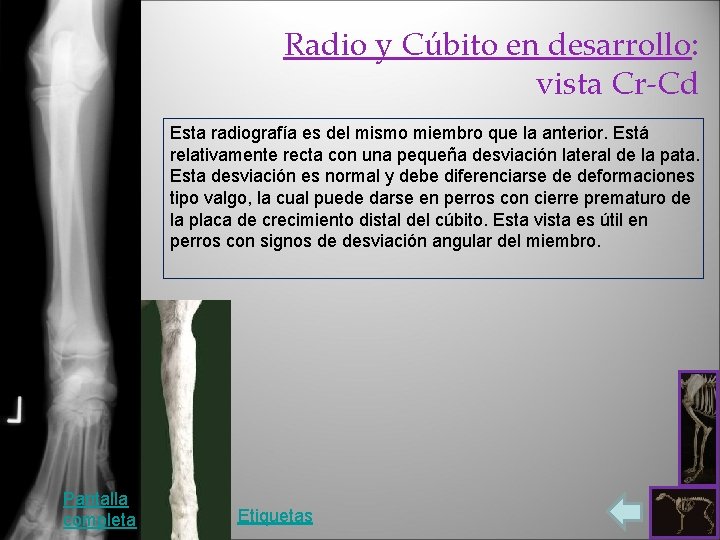

Radio y Cúbito en desarrollo: vista Cr-Cd Esta radiografía es del mismo miembro que la anterior. Está relativamente recta con una pequeña desviación lateral de la pata. Esta desviación es normal y debe diferenciarse de deformaciones tipo valgo, la cual puede darse en perros con cierre prematuro de la placa de crecimiento distal del cúbito. Esta vista es útil en perros con signos de desviación angular del miembro. Pantalla completa Etiquetas

Etiquetas

Cartílago de crecimiento distal del húmero (fisis) Epicóndilo lateral del húmero Epífisis distal del húmero Cartílago de crecimiento proximal del radio (fisis) Radio Húmero Olécranon Epicóndilo medial del húmero Epífisis proximal del radio Cúbito Cartílago de crecimiento distal del cúbito (fisis) Epífisis distal del cúbito Cartílago de crecimiento distal del radio (fisis) h. accesorio del carpo h. intermediorradial Epífisis distal del radio h. carpocubital 4 o h. carpiano 3 er h. carpiano 5 o h. metacarpiano 4 o h. metacarpiano 3 er h. metacarpiano Cartílago de crecimiento distal metacarpiano (fisis) 2 o h. carpiano 1 er h. metacarpiano Sin etiquetas Falange proximal dedo 1 Falange distal dedo 1 2 o h. metacarpiano

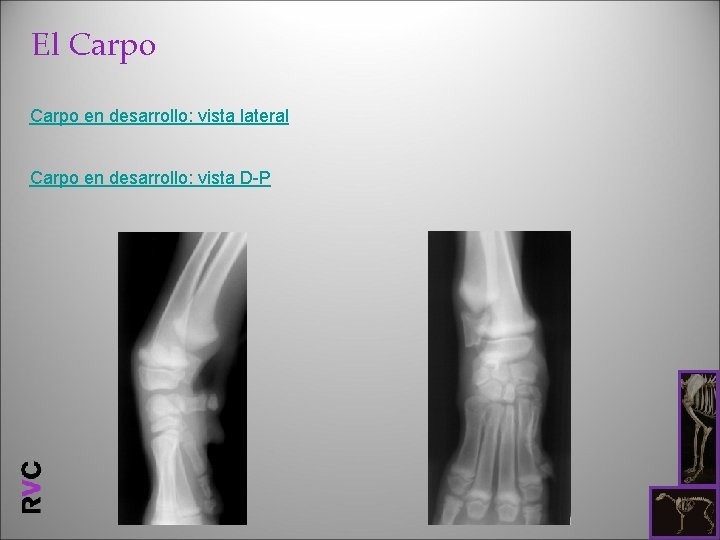

El Carpo en desarrollo: vista lateral Carpo en desarrollo: vista D-P

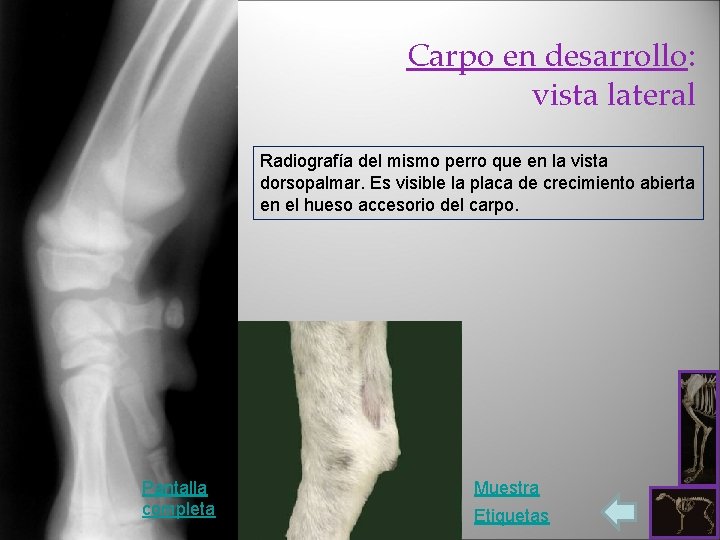

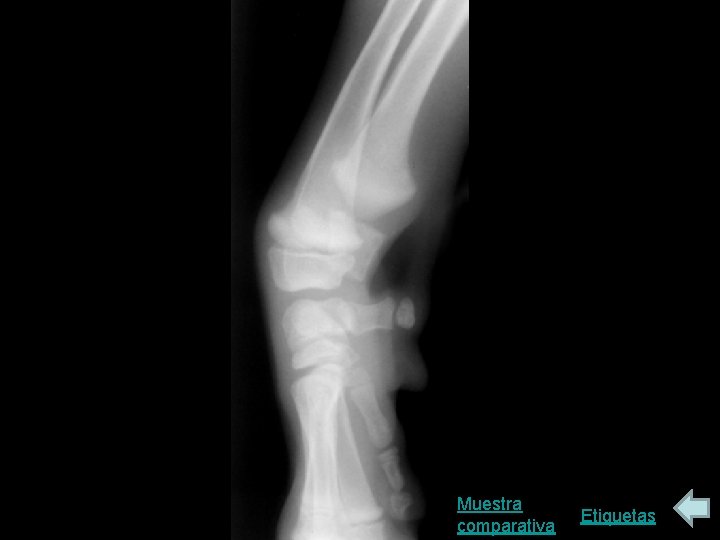

Carpo en desarrollo: vista lateral Radiografía del mismo perro que en la vista dorsopalmar. Es visible la placa de crecimiento abierta en el hueso accesorio del carpo. Pantalla completa Muestra Etiquetas

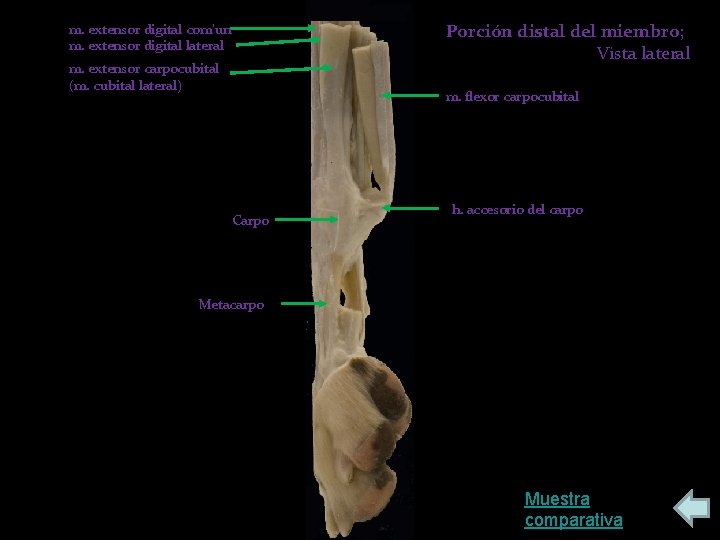

Porción distal del miembro; Vista lateral m. extensor digital com’un m. extensor digital lateral m. extensor carpocubital (m. cubital lateral) m. flexor carpocubital Carpo h. accesorio del carpo Metacarpo Muestra comparativa

Muestra comparativa Etiquetas

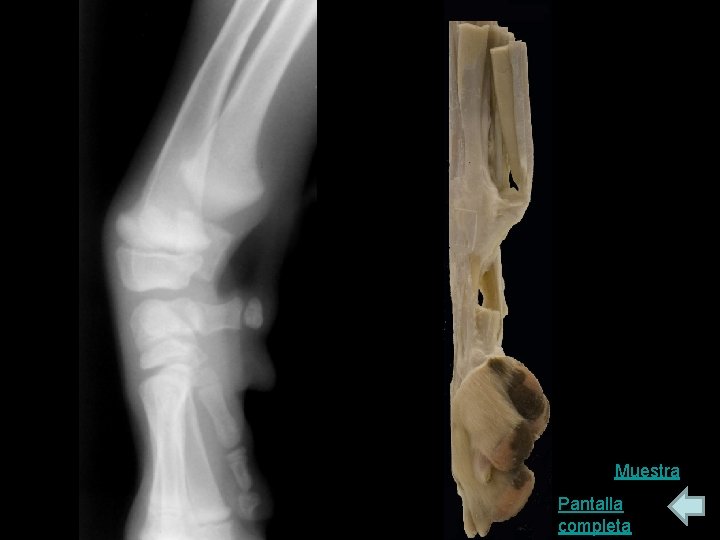

Muestra Pantalla completa

Radio Cartílago de crecimiento distal del radio (fisis) Epífisis distal del radio h. carpocubital h. intermediorradial 4 o h. carpiano Cúbito Cartílago de crecimiento distal del cúbito (fisis) Epífisis distal del cúbito h. accesorio del carpo 3 er h. carpiano 1 er h. metacarpiano 2 o h. metacarpiano hs. metacarpianos (superpuestos) Falange proximal dedo 1 Falange distal dedo 1 Etiquetas

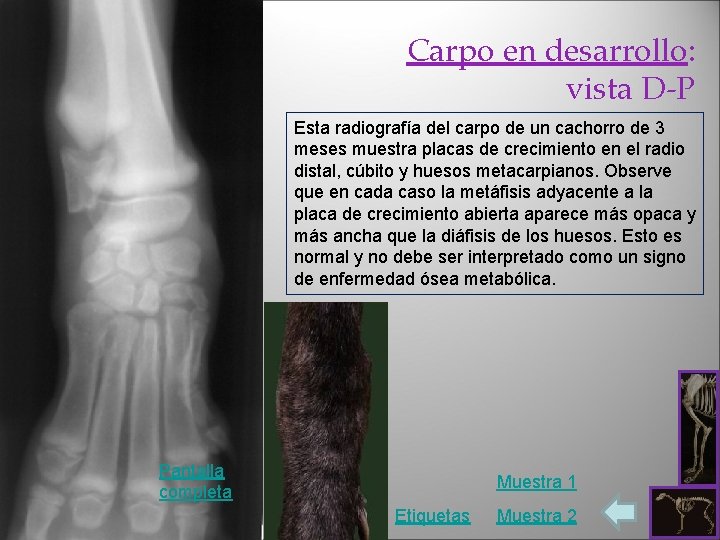

Carpo en desarrollo: vista D-P Esta radiografía del carpo de un cachorro de 3 meses muestra placas de crecimiento en el radio distal, cúbito y huesos metacarpianos. Observe que en cada caso la metáfisis adyacente a la placa de crecimiento abierta aparece más opaca y más ancha que la diáfisis de los huesos. Esto es normal y no debe ser interpretado como un signo de enfermedad ósea metabólica. Pantalla completa Muestra 1 Etiquetas Muestra 2

Porción distal del miembro; vista dorsal m. flexor carporradial m. abductor largo del dedo 1 Retináculo de los extensores m. extensor carporradial m. extensor digital común Porción distal del miembro; vista palmar m. extensor digital lateral m. extensor digital profundo m. flexor carpocubital m. extensor carpocubital (m. cubital lateral) h. accesorio del carpo Tendón del m. extensor digital común Retináculo de los flexores Tendón del m. flexor digital profundo Dedo 1 Almohadilla metacarpiana Almohadilla digital Muestra comparativa

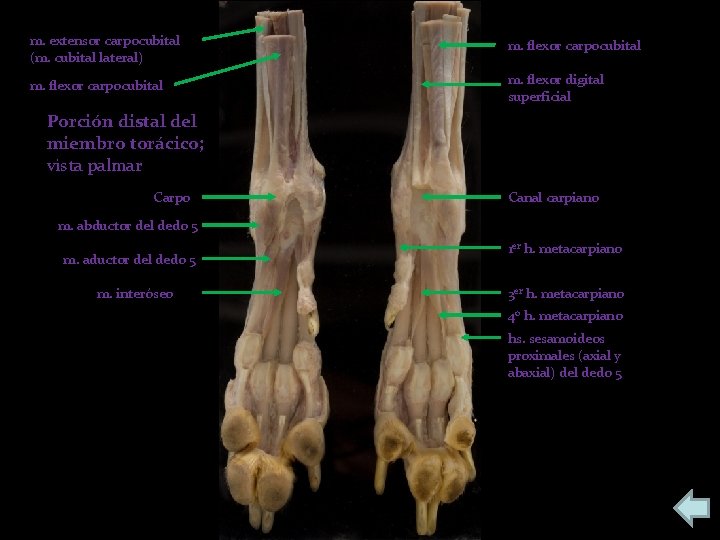

m. extensor carpocubital (m. cubital lateral) m. flexor carpocubital m. flexor digital superficial Porción distal del miembro torácico; vista palmar Carpo Canal carpiano m. abductor del dedo 5 m. aductor del dedo 5 m. interóseo 1 er h. metacarpiano 3 er h. metacarpiano 4 o h. metacarpiano hs. sesamoideos proximales (axial y abaxial) del dedo 5

Muestra comparativa Etiquetas

Muestra Pantalla completa

Cúbito Radio Cartílago de crecimiento distal del cúbito (fisis) Epífisis distal del cúbito Cartílago de crecimiento distal del radio (fisis) h. accesorio del carpo h. carpocubital 4 o h. carpiano 5 o h. metacarpiano 4 o h. metacarpiano Epífisis distal del radio h. intermediorradial 3 er h. carpiano 2 o h. carpiano h. sesamoideo del m. abductor largo del dedo 1 1 er h. carpiano 3 er h. metacarpiano 2 o h. metacarpiano Cartílago de crecimiento metacarpiano distal (fisis) Epífisis metacarpiana distal Cartílago de crecimiento proximal de la falange proximal (fisis) Falange proximal 1 er h. metacarpiano Falange proximal dedo 1 Falange distal dedo 1 Cartílago de crecimiento metacarpiano distal (fisis) Epífisis distal del 2 o h. metacarpiano Sin etiquetas

La Mano: vista D-P

Mano: vista D-P En esta radiografía de la mano de deberías ser capaz de identificar la porción distal del radio y el cúbito, las filas proximal y distal de los huesos del carpo, los huesos metacarpianos y las falanges de cada dedo, además de algunos huesos sesamoideos. Por ejemplo, hay un pequeño hueso redondeado en la cara medial del carpo, que es un sesamoideo en el tendón de inserción del músculo abductor lardo del dedo 1 y hay huesos sesamoideos pares alargados en la cara palmar, superpuestos en la porción distal de los huesos metacarpianos de los dedos 2 -5. Los pequeños sesamoideos dorsales que hay en la articulación metacarpofalangiana no son claramente visibles en esta radiografía. El carpo incluye dos filas de huesos: junto a la extremidad distal del radio está el gran hueso intermediorradial; junto a la porción distal del cúbito está el hueso carpocubital (relativamente cuadrado); y superpuesto a la articulación entre estos huesos hay una estructura redondeada y opaca, que se corresponde con el hueso accesorio del carpo. La fila distal de huesos carpianos incluye el 1 er, 2 o, 3 er y 4 o huesos carpianos, cada uno de los cuales se encuentra proximal al correspondiente hueso metacarpiano, aunque hay que señalar que el 4 o hueso carpiano articula con el 4 o y 5 o huesos metacarpianos. También hay que destacar que el primer dedo (paridígito) tiene un metacarpiano muy reducido y sólo dos falanges. Otra característica digna de mención es la amplia almohadilla en la cara palmar de la pata, que crea la línea de Lucent en la parte distal de las falanges proximales, que en ocasiones podría confundirse con una fractura de la falange. Muestra 1 Pantalla completa Muestra 2 Etiquetas

Porción distal del miembro; vista dorsal m. flexor carporradial m. abductor largo del dedo 1 Retináculo de los extensores m. extensor carporradial Porción distal del miembro; vista palmar m. extensor digital común m. flexor carpocubital m. extensor digital lateral m. flexor digital profundo m. extensor carpocubital (m. cubital lateral) h. accesorio del carpo Retináculo de los flexores Tendón del m’. flexor digital profundo Tendón del m. extensor digital común Dedo 1 Almohadilla metacarpiana Almohadilla digital Muestra comparativa

m. extensor carpocubital (m. cubital lateral) m. flexor carpocubital m. flexor digital superficial Porción distal del miembro torácico; vista palmar Carpo Canal carpiano m. abductor del dedo 5 m. aductor del dedo 5 m. interóseo 1 er h. metacarpiano 3 er h. metacarpiano 4 o h. metacarpiano hs. sesamoideos proximales (axial y abaxial) del dedo 5

Muestra comparativa Etiquetas

Muestra Pantalla completa

Apófisis estiloidea lateral (del cúbito) h. accesorio del carpo h. carpocubital 4 o h. carpiano Radio Apófisis estiloidea medial (del radio) h. intermediorradial 2 o h. carpiano h. sesamoideo del m. abductor largo del dedo 1 3 er h. carpiano 1 er h. carpiano 5 o h. metacarpiano 1 er h. metacarpiano 4 o h. metacarpiano Falange proximal dedo 1 3 er h. metacarpiano 2 o h. metacarpiano Falange proximal Falange media Falange distal dedo 2 Sin etiquetas

What do I need to know? Pre-clinical students: This is a reference resource for you to use to improve your gross anatomical knowledge whilst becoming familiar with normal radiographic anatomy. Each image is labelled in great detail; each detail is NOT ESSENTIAL knowledge. This resource is designed as a comprehensible reference tool. Clinical students: This programme is designed to allow you to familiarise yourself with normal radiographic anatomy whilst providing you with a chance to revise and integrate your anatomical knowledge. Each radiograph is accompanied by informative text and an image of the animal in position for that radiograph to help you understand how the picture was taken. It is designed for you to use throughout your IMR, EMS and revision.

Useful resources: 1. Useful background knowledge for pre-clinical students. 2. Clinical skills – Digital imaging skill sheets and videos. BLE > Clinical skills centre > further resources
