Radiología del Perro: columna vertebral Haz click en el esqueleto para acceder
La Columna Vertebral Región cervical Lumbar region Región torácica Región sacra Región coccígea La Vértebra; Atlas Axis Cervical, torácica y lumbar

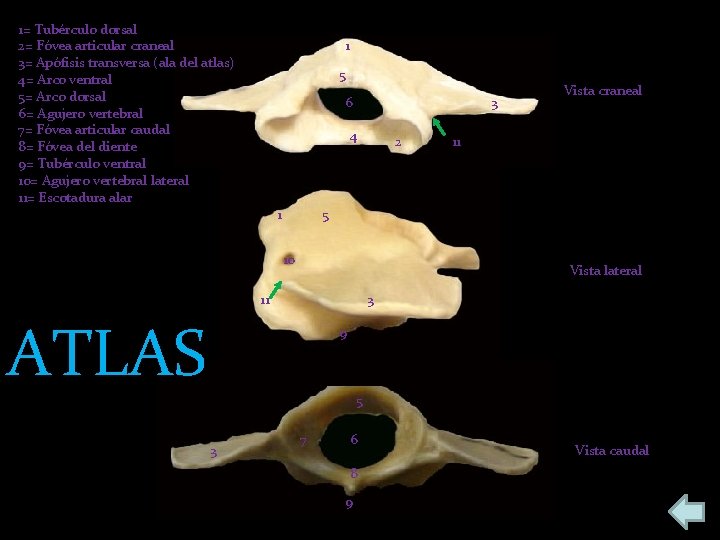

1= Tubérculo dorsal 2= Fóvea articular craneal 3= Apófisis transversa (ala del atlas) 4= Arco ventral 5= Arco dorsal 6= Agujero vertebral 7= Fóvea articular caudal 8= Fóvea del diente 9= Tubérculo ventral 10= Agujero vertebral lateral 11= Escotadura alar 1 5 6 3 4 1 2 Vista craneal 11 5 10 Vista lateral 11 3 ATLAS 9 5 3 7 6 8 9 Vista caudal
1= Apófisis transversa 2= Cresta ventral 3= Apófisis espinosa 4= Apófisis articular caudal 5= Apófisis articular craneal 6= Diente del axis 7= Agujero transverso 8= Cuerpo 9= Arco 3 4 9 Vista craneal 1 6 5 3 4 AXIS 9 1 Vista lateral 7 6 5 3 4 Vista caudal 7 8 1 2 1

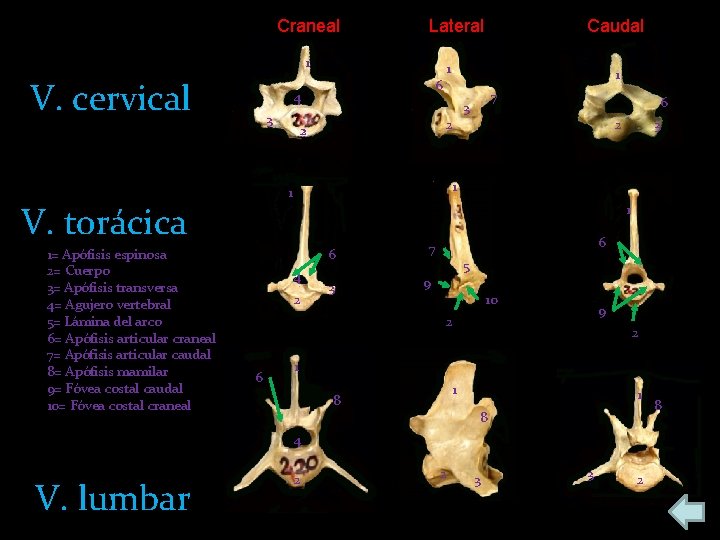

Craneal Lateral 1 V. cervical 4 3 1 1 2 2 7 3 6 2 1 6 4 2 3 6 7 5 9 10 9 2 6 3 1 1 V. torácica 1= Apófisis espinosa 2= Cuerpo 3= Apófisis transversa 4= Agujero vertebral 5= Lámina del arco 6= Apófisis articular craneal 7= Apófisis articular caudal 8= Apófisis mamilar 9= Fóvea costal caudal 10= Fóvea costal craneal 6 Caudal 2 1 1 8 4 V. lumbar 2 2 3 3 2 8

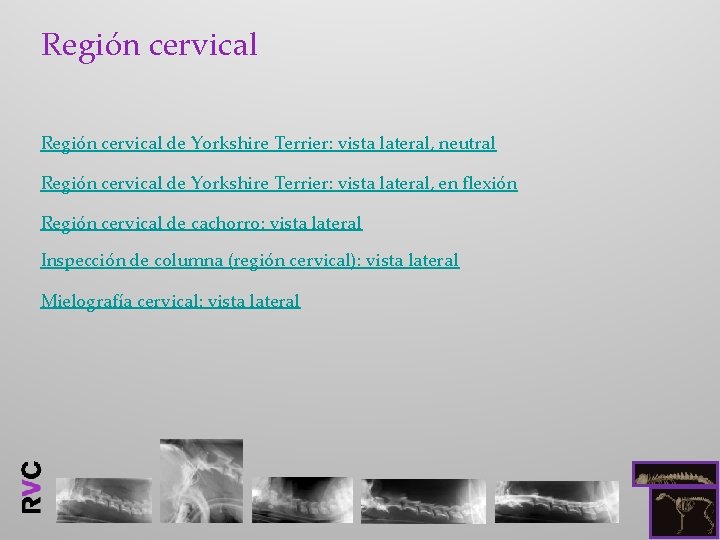

Región cervical de Yorkshire Terrier: vista lateral, neutral Región cervical de Yorkshire Terrier: vista lateral, en flexión Región cervical de cachorro: vista lateral Inspección de columna (región cervical): vista lateral Mielografía cervical: vista lateral

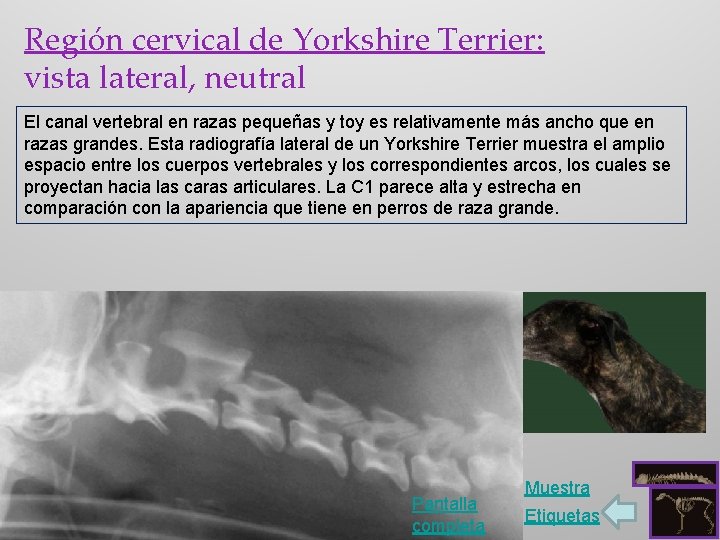

Región cervical de Yorkshire Terrier: vista lateral, neutral El canal vertebral en razas pequeñas y toy es relativamente más ancho que en razas grandes. Esta radiografía lateral de un Yorkshire Terrier muestra el amplio espacio entre los cuerpos vertebrales y los correspondientes arcos, los cuales se proyectan hacia las caras articulares. La C 1 parece alta y estrecha en comparación con la apariencia que tiene en perros de raza grande. Pantalla completa Muestra Etiquetas

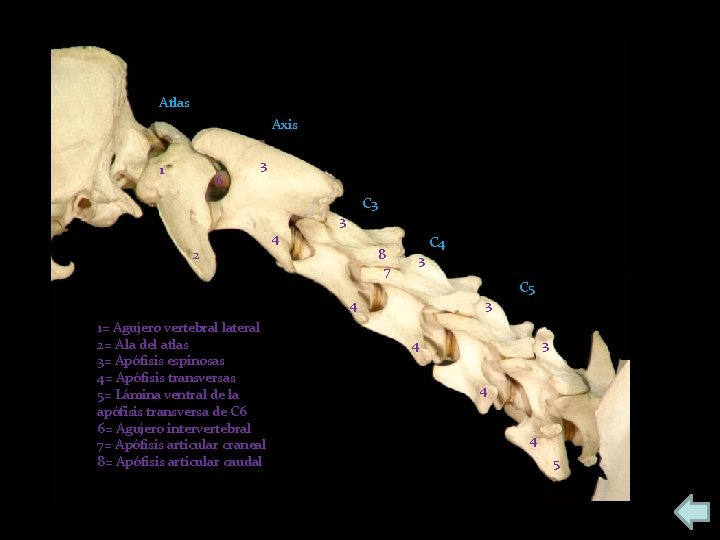

Atlas Axis 1 6 3 2 4 3 C 3 8 7 3 4 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C 6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal C 4 3 C 5 4 3 4 4 5
Etiquetas

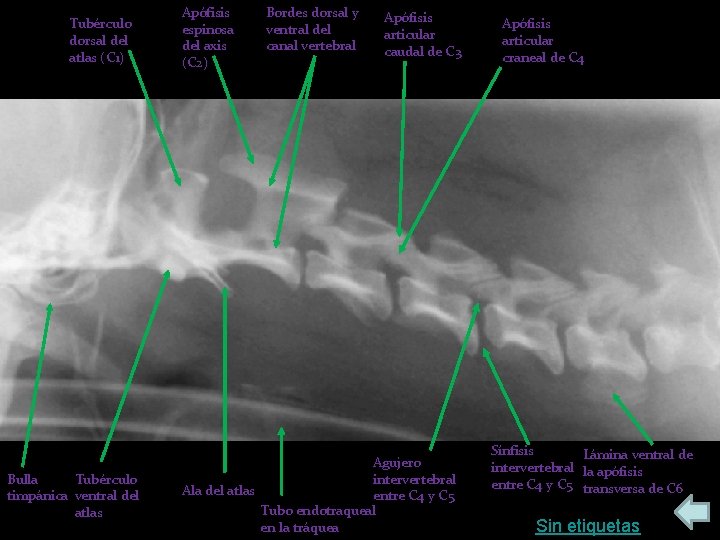

Tubérculo dorsal del atlas (C 1) Bulla Tubérculo timpánica ventral del atlas Apófisis espinosa del axis (C 2) Bordes dorsal y ventral del canal vertebral Apófisis articular caudal de C 3 Agujero intervertebral Ala del atlas entre C 4 y C 5 Tubo endotraqueal en la tráquea Apófisis articular craneal de C 4 Sínfisis Lámina ventral de intervertebral la apófisis entre C 4 y C 5 transversa de C 6 Sin etiquetas

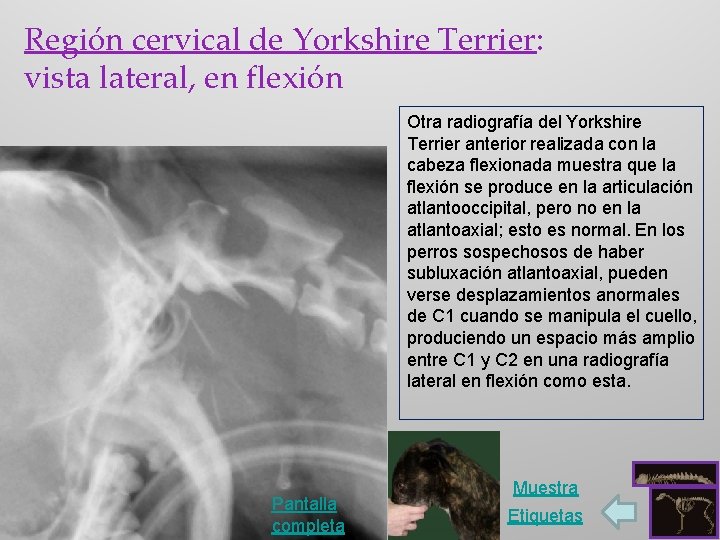

Región cervical de Yorkshire Terrier: vista lateral, en flexión Otra radiografía del Yorkshire Terrier anterior realizada con la cabeza flexionada muestra que la flexión se produce en la articulación atlantooccipital, pero no en la atlantoaxial; esto es normal. En los perros sospechosos de haber subluxación atlantoaxial, pueden verse desplazamientos anormales de C 1 cuando se manipula el cuello, produciendo un espacio más amplio entre C 1 y C 2 en una radiografía lateral en flexión como esta. Pantalla completa Muestra Etiquetas
Atlas Axis 1 6 3 2 4 C 3 3 8 7 3 4 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C 6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal C 4 3 C 5 4 3 4 4 5
Etiquetas

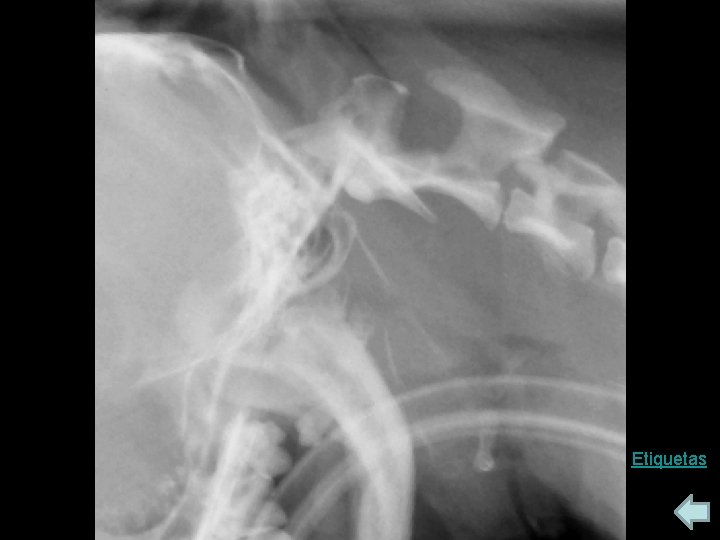

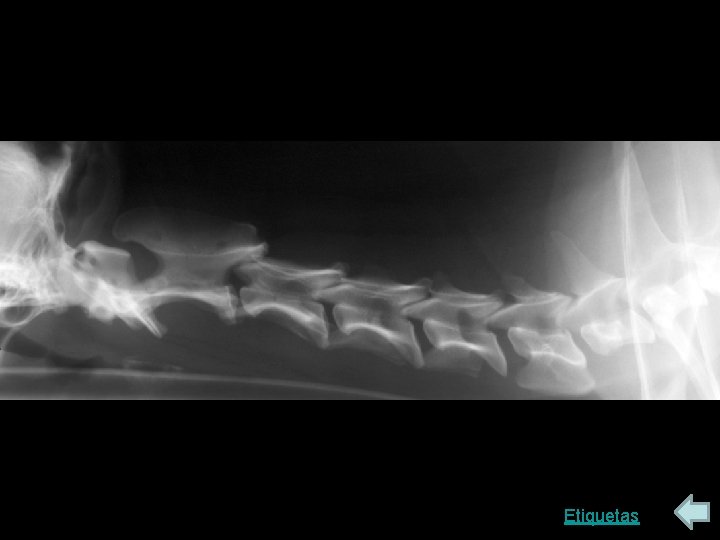

Protuberancia occipital externa Apófisis espinosa del axis (C 2) Tubérculo dorsal del atlas (C 1) Articulación atlantooccipital Bulla timpánica Ala del atlas Tubo endotraqueal en la tráquea Sin etiquetas

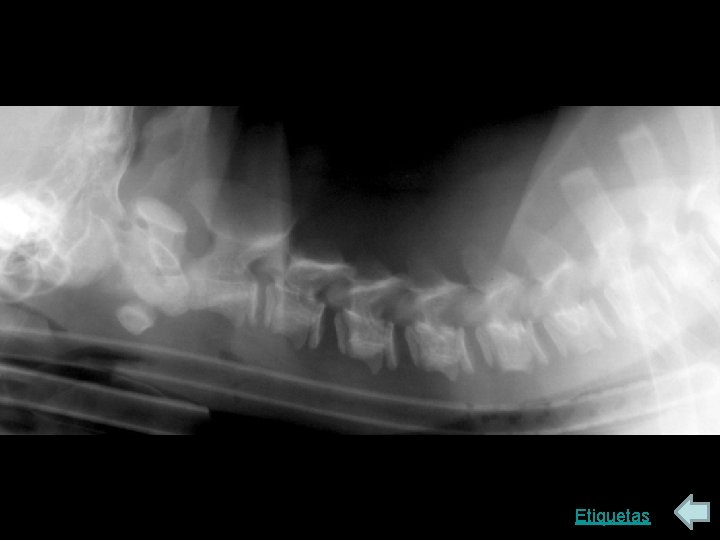

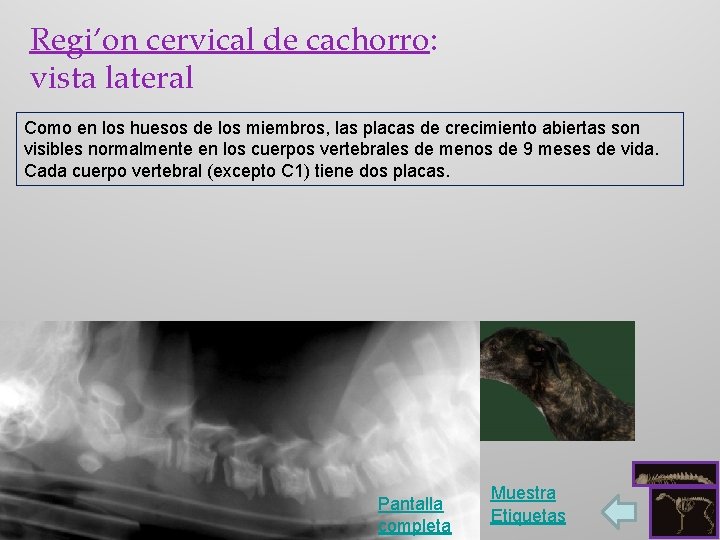

Regi’on cervical de cachorro: vista lateral Como en los huesos de los miembros, las placas de crecimiento abiertas son visibles normalmente en los cuerpos vertebrales de menos de 9 meses de vida. Cada cuerpo vertebral (excepto C 1) tiene dos placas. Pantalla completa Muestra Etiquetas
Atlas Axis 1 6 3 2 4 C 3 3 8 7 3 4 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C 6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal C 4 3 C 5 4 3 4 4 5
Etiquetas

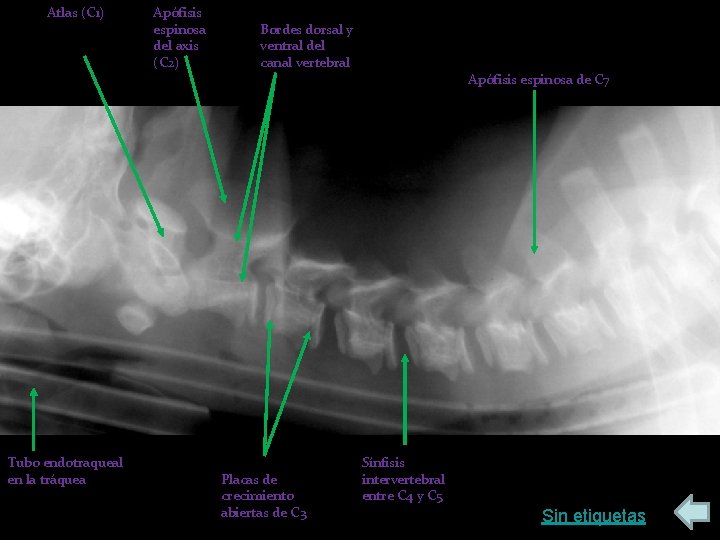

Atlas (C 1) Tubo endotraqueal en la tráquea Apófisis espinosa del axis (C 2) Bordes dorsal y ventral del canal vertebral Placas de crecimiento abiertas de C 3 Apófisis espinosa de C 7 Sínfisis intervertebral entre C 4 y C 5 Sin etiquetas

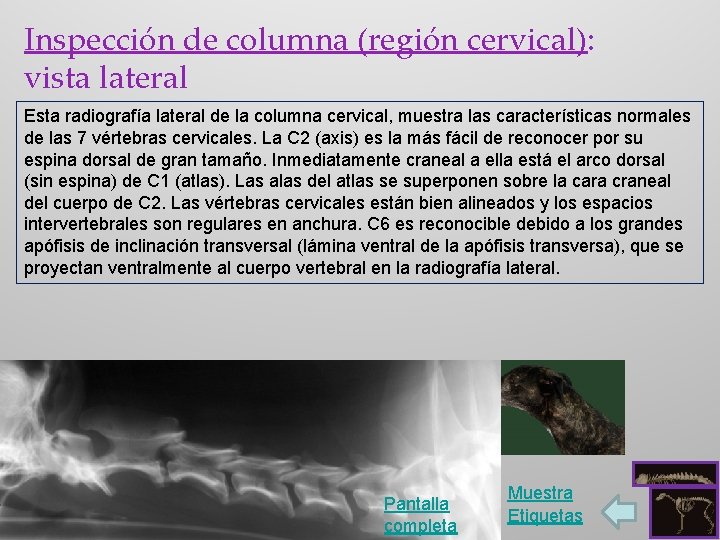

Inspección de columna (región cervical): vista lateral Esta radiografía lateral de la columna cervical, muestra las características normales de las 7 vértebras cervicales. La C 2 (axis) es la más fácil de reconocer por su espina dorsal de gran tamaño. Inmediatamente craneal a ella está el arco dorsal (sin espina) de C 1 (atlas). Las alas del atlas se superponen sobre la cara craneal del cuerpo de C 2. Las vértebras cervicales están bien alineados y los espacios intervertebrales son regulares en anchura. C 6 es reconocible debido a los grandes apófisis de inclinación transversal (lámina ventral de la apófisis transversa), que se proyectan ventralmente al cuerpo vertebral en la radiografía lateral. Pantalla completa Muestra Etiquetas
Atlas Axis 1 6 3 2 4 C 3 3 8 7 3 4 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C 6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal C 4 3 C 5 4 3 4 4 5
Etiquetas

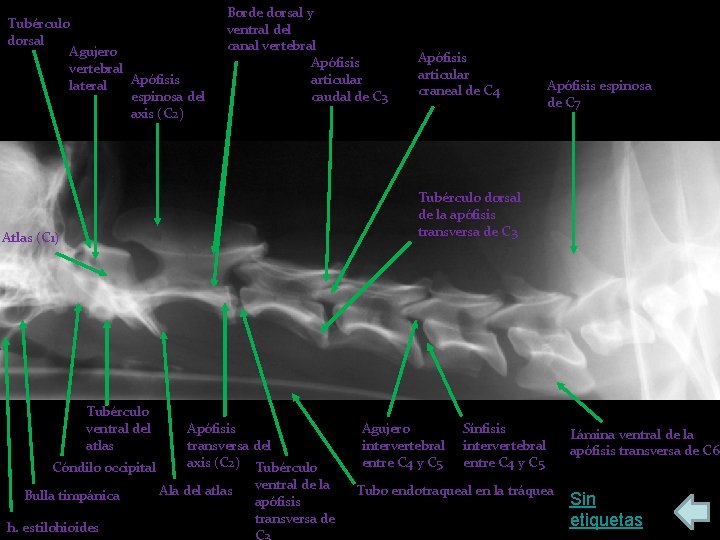

Tubérculo dorsal Agujero vertebral Apófisis lateral espinosa del axis (C 2) Borde dorsal y ventral del canal vertebral Apófisis articular caudal de C 3 Apófisis articular craneal de C 4 Apófisis espinosa de C 7 Tubérculo dorsal de la apófisis transversa de C 3 Atlas (C 1) Tubérculo ventral del atlas Cóndilo occipital Bulla timpánica h. estilohioides Apófisis transversa del axis (C 2) Tubérculo Ala del atlas ventral de la apófisis transversa de C 3 Agujero intervertebral entre C 4 y C 5 Sínfisis intervertebral entre C 4 y C 5 Tubo endotraqueal en la tráquea Lámina ventral de la apófisis transversa de C 6 Sin etiquetas

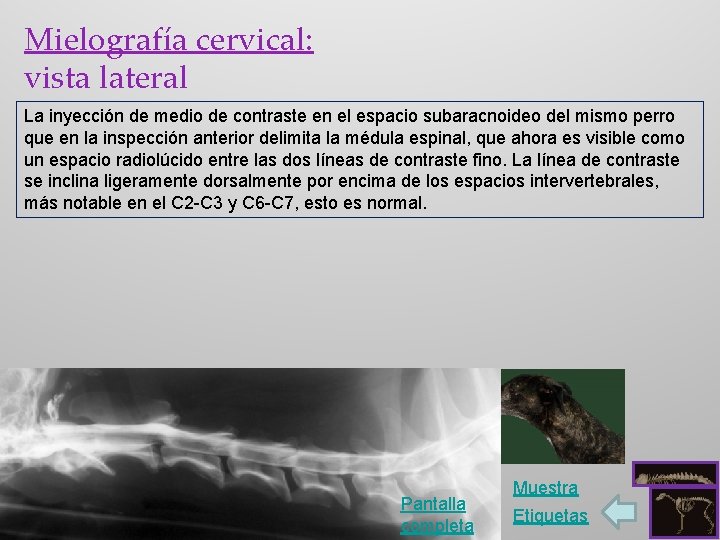

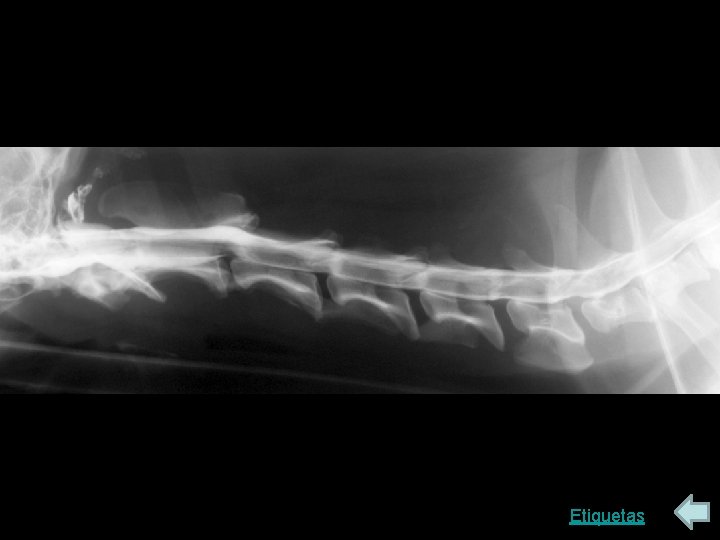

Mielografía cervical: vista lateral La inyección de medio de contraste en el espacio subaracnoideo del mismo perro que en la inspección anterior delimita la médula espinal, que ahora es visible como un espacio radiolúcido entre las dos líneas de contraste fino. La línea de contraste se inclina ligeramente dorsalmente por encima de los espacios intervertebrales, más notable en el C 2 -C 3 y C 6 -C 7, esto es normal. Pantalla completa Muestra Etiquetas
Atlas Axis 1 6 3 2 4 C 3 3 8 7 3 4 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C 6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal C 4 3 C 5 4 3 4 4 5
Etiquetas

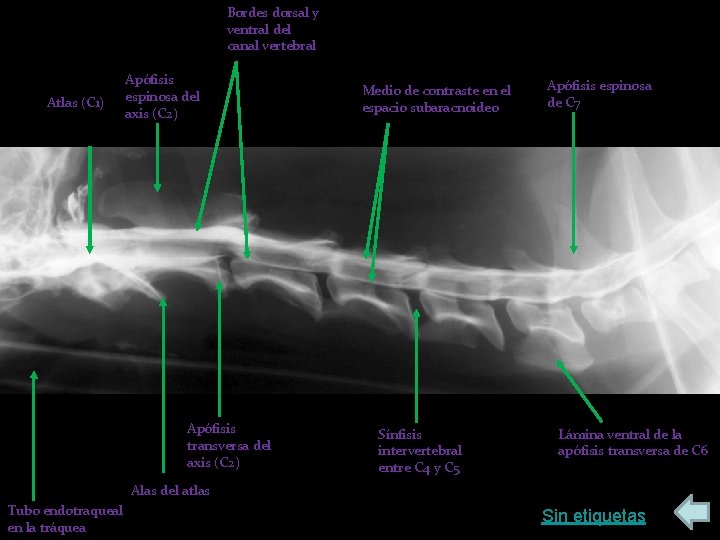

Bordes dorsal y ventral del canal vertebral Atlas (C 1) Apófisis espinosa del axis (C 2) Apófisis transversa del axis (C 2) Medio de contraste en el espacio subaracnoideo Sínfisis intervertebral entre C 4 y C 5 Apófisis espinosa de C 7 Lámina ventral de la apófisis transversa de C 6 Alas del atlas Tubo endotraqueal en la tráquea Sin etiquetas

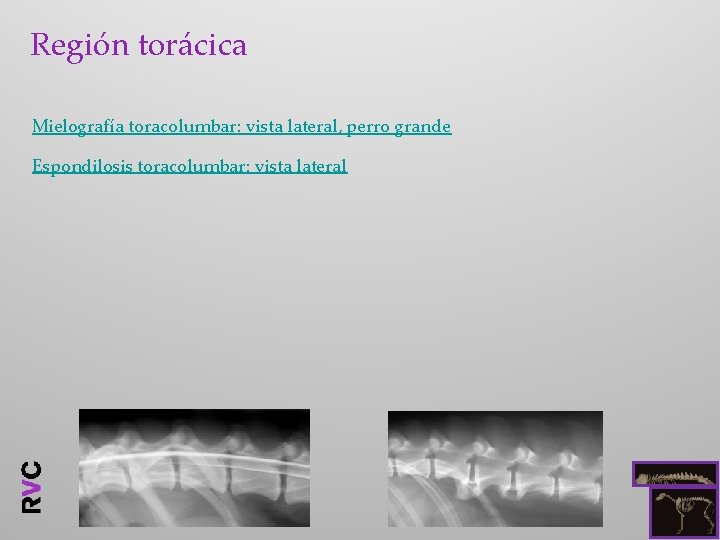

Región torácica Mielografía toracolumbar: vista lateral, perro grande Espondilosis toracolumbar: vista lateral

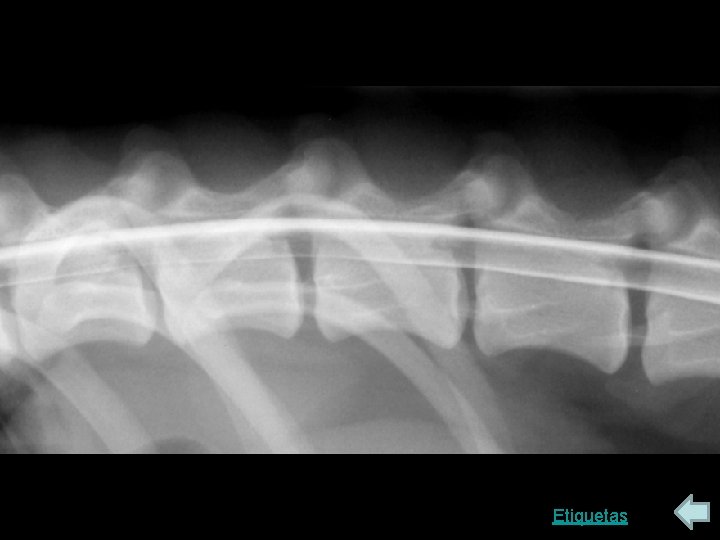

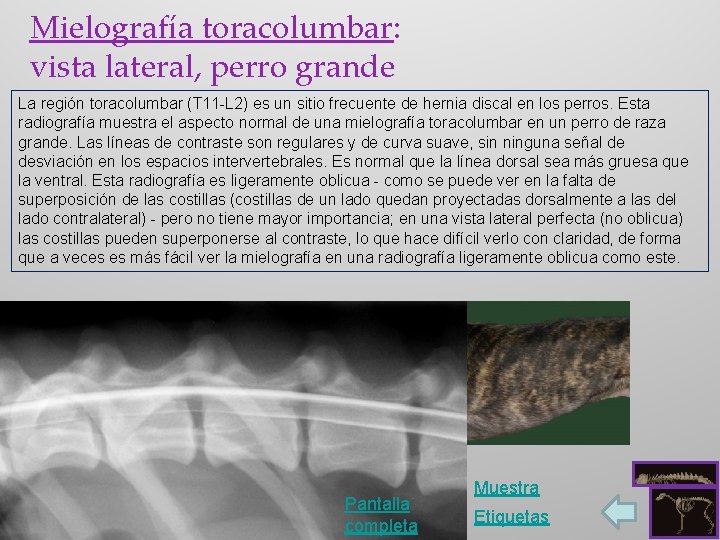

Mielografía toracolumbar: vista lateral, perro grande La región toracolumbar (T 11 -L 2) es un sitio frecuente de hernia discal en los perros. Esta radiografía muestra el aspecto normal de una mielografía toracolumbar en un perro de raza grande. Las líneas de contraste son regulares y de curva suave, sin ninguna señal de desviación en los espacios intervertebrales. Es normal que la línea dorsal sea más gruesa que la ventral. Esta radiografía es ligeramente oblicua - como se puede ver en la falta de superposición de las costillas (costillas de un lado quedan proyectadas dorsalmente a las del lado contralateral) - pero no tiene mayor importancia; en una vista lateral perfecta (no oblicua) las costillas pueden superponerse al contraste, lo que hace difícil verlo con claridad, de forma que a veces es más fácil ver la mielografía en una radiografía ligeramente oblicua como este. Pantalla completa Muestra Etiquetas
Tubérculo de la costilla Cabeza de la costilla Cuello de la costilla Apófisis articular caudal Ángulo de la costilla Apófisis espinosa Cuerpo de la costilla Cuerpo vertebral
Etiquetas

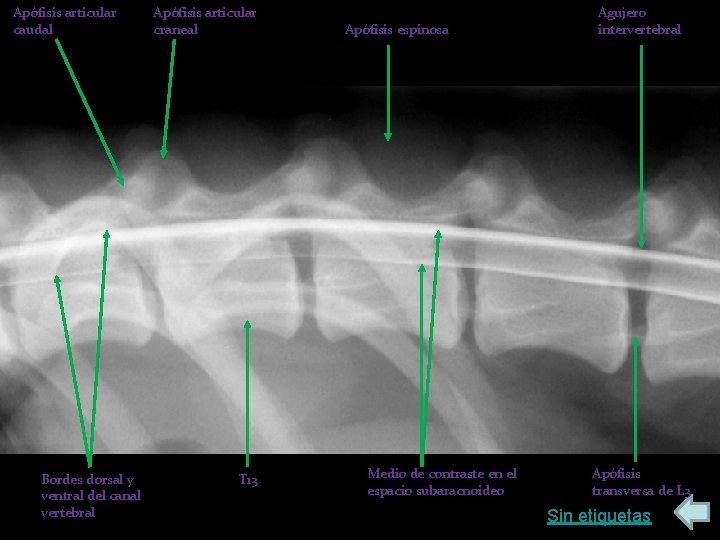

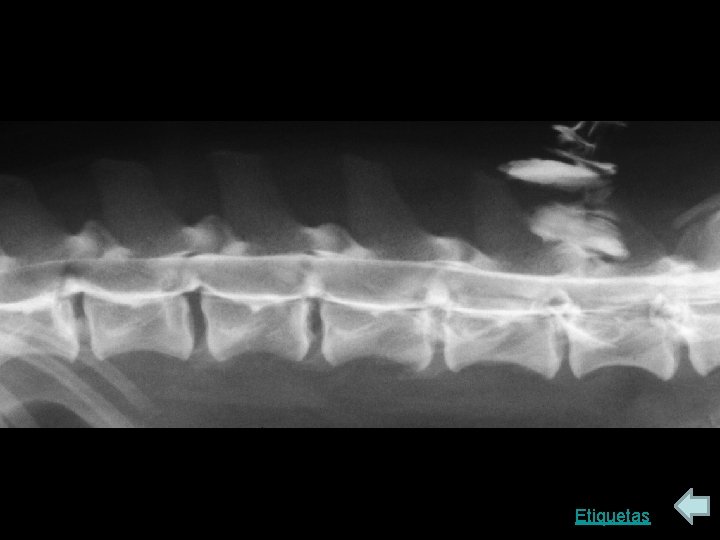

Apófisis articular caudal Bordes dorsal y ventral del canal vertebral Apófisis articular craneal T 13 Apófisis espinosa Medio de contraste en el espacio subaracnoideo Agujero intervertebral Apófisis transversa de L 3 Sin etiquetas

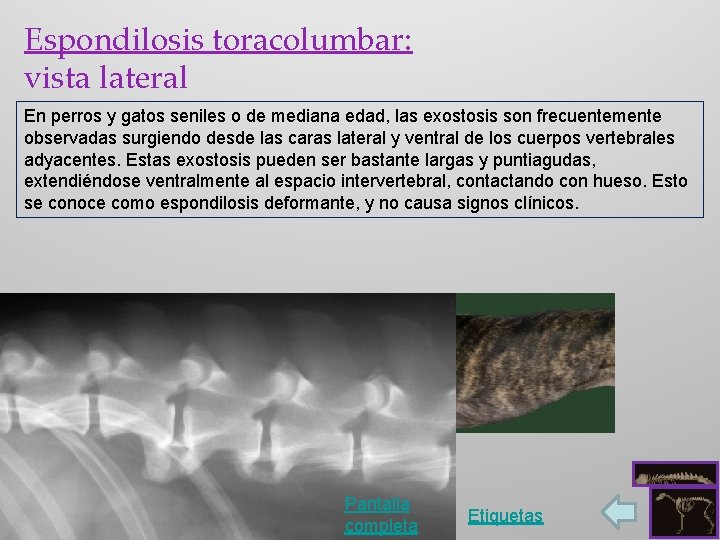

Espondilosis toracolumbar: vista lateral En perros y gatos seniles o de mediana edad, las exostosis son frecuentemente observadas surgiendo desde las caras lateral y ventral de los cuerpos vertebrales adyacentes. Estas exostosis pueden ser bastante largas y puntiagudas, extendiéndose ventralmente al espacio intervertebral, contactando con hueso. Esto se conoce como espondilosis deformante, y no causa signos clínicos. Pantalla completa Etiquetas
Etiquetas

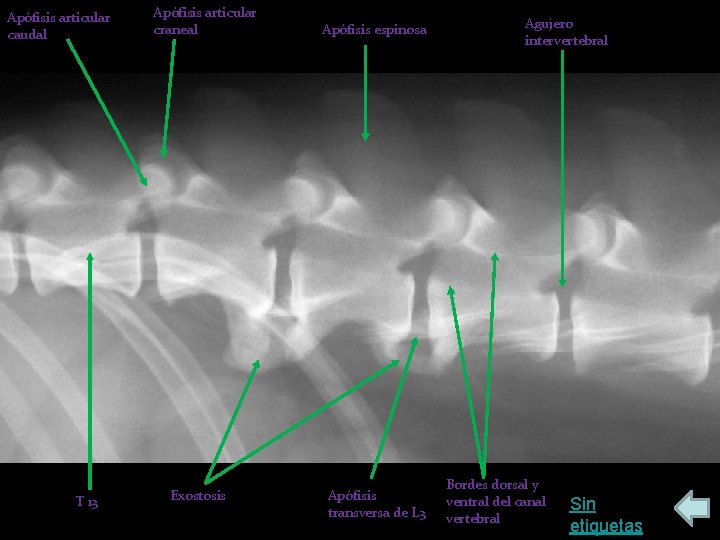

Apófisis articular caudal T 13 Apófisis articular craneal Exostosis Apófisis espinosa Apófisis transversa de L 3 Agujero intervertebral Bordes dorsal y ventral del canal vertebral Sin etiquetas

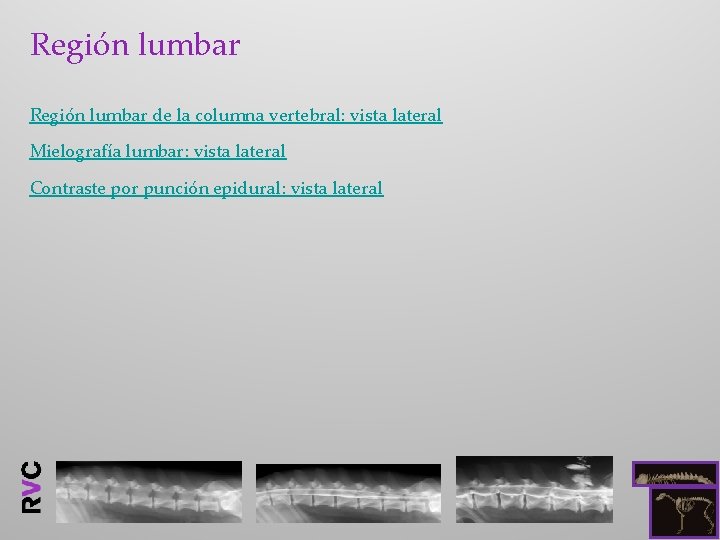

Región lumbar de la columna vertebral: vista lateral Mielografía lumbar: vista lateral Contraste por punción epidural: vista lateral

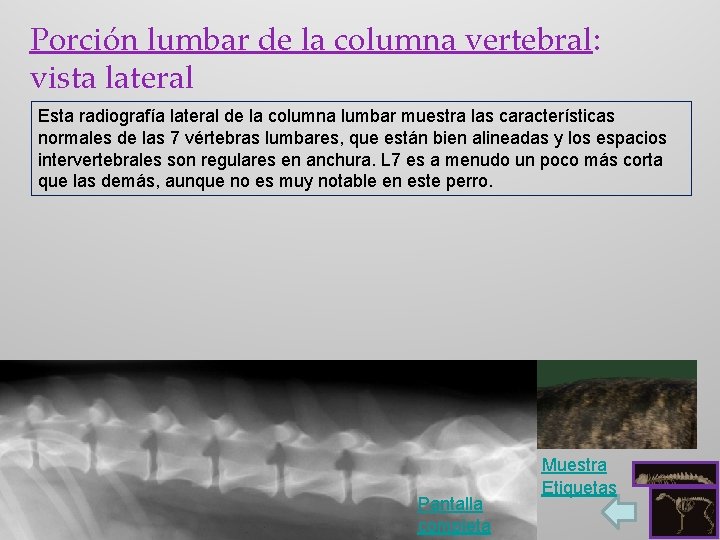

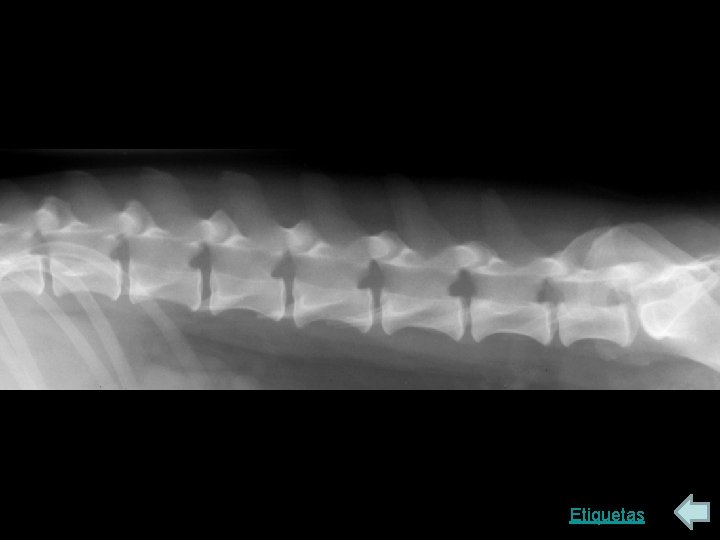

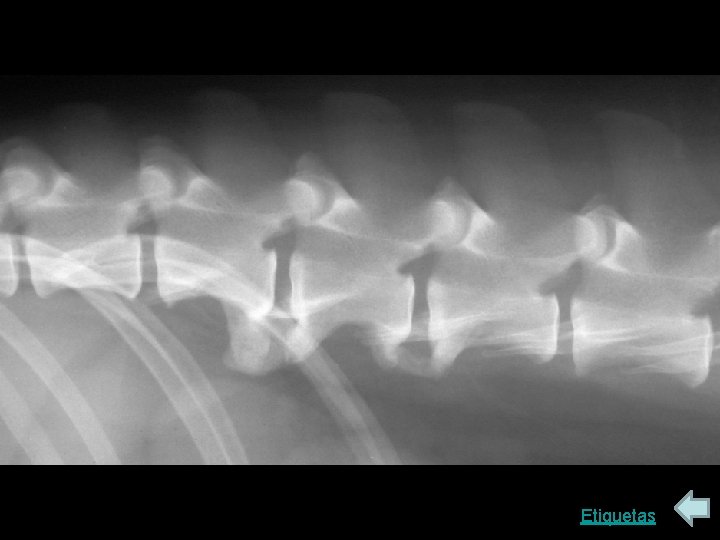

Porción lumbar de la columna vertebral: vista lateral Esta radiografía lateral de la columna lumbar muestra las características normales de las 7 vértebras lumbares, que están bien alineadas y los espacios intervertebrales son regulares en anchura. L 7 es a menudo un poco más corta que las demás, aunque no es muy notable en este perro. Pantalla completa Muestra Etiquetas

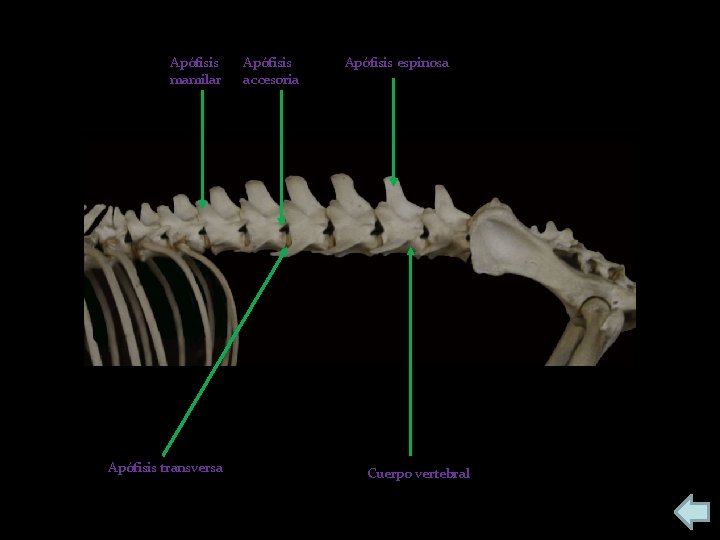

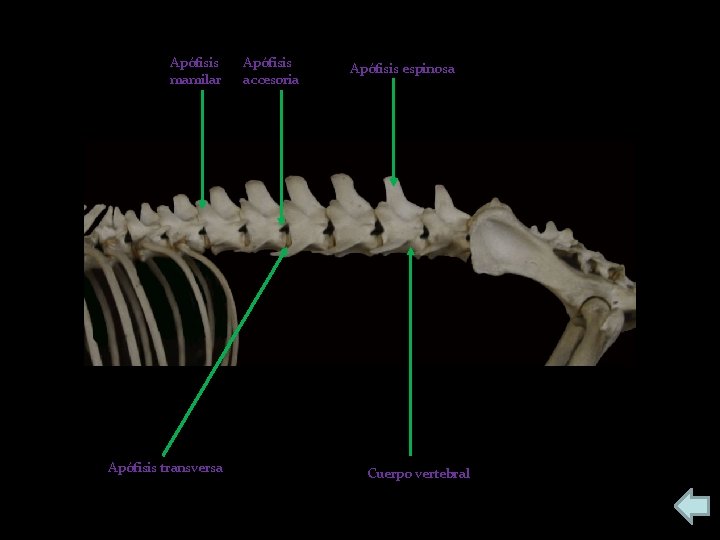

Apófisis mamilar Apófisis transversa Apófisis accesoria Apófisis espinosa Cuerpo vertebral
Etiquetas

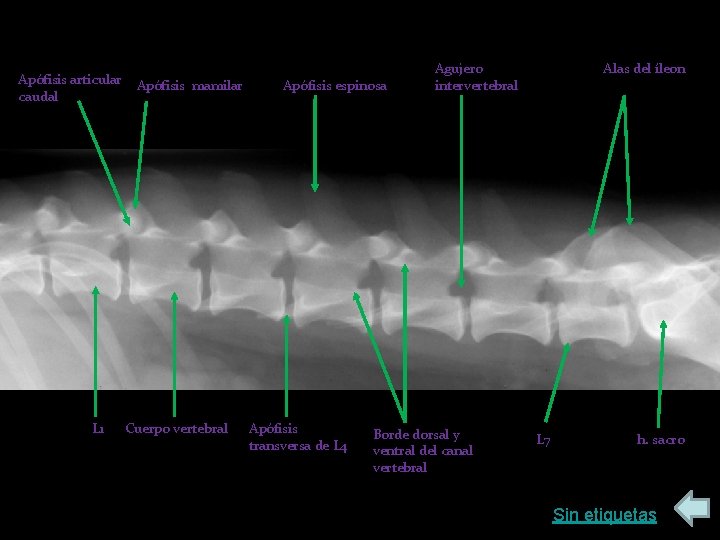

Apófisis articular caudal L 1 Apófisis mamilar Cuerpo vertebral Apófisis espinosa Apófisis transversa de L 4 Agujero intervertebral Borde dorsal y ventral del canal vertebral Alas del íleon L 7 h. sacro Sin etiquetas

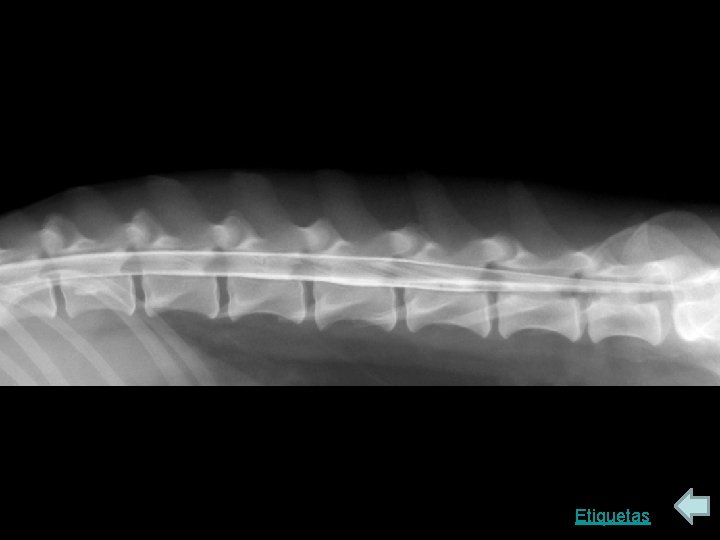

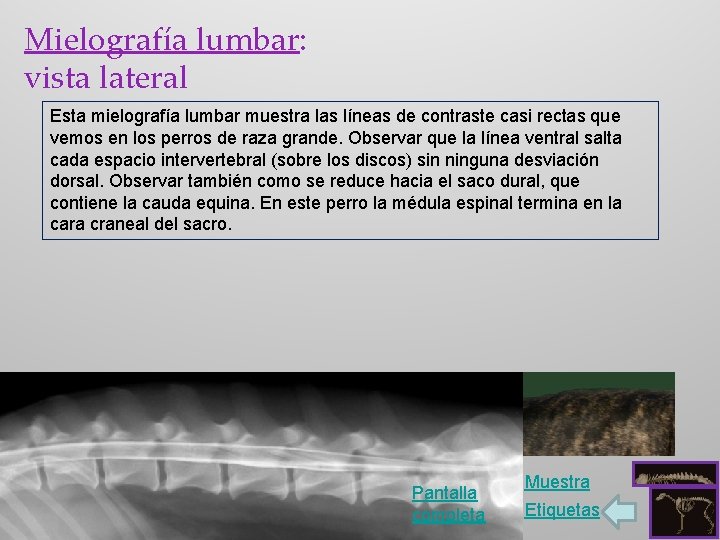

Mielografía lumbar: vista lateral Esta mielografía lumbar muestra las líneas de contraste casi rectas que vemos en los perros de raza grande. Observar que la línea ventral salta cada espacio intervertebral (sobre los discos) sin ninguna desviación dorsal. Observar también como se reduce hacia el saco dural, que contiene la cauda equina. En este perro la médula espinal termina en la cara craneal del sacro. Pantalla completa Muestra Etiquetas
Apófisis mamilar Apófisis transversa Apófisis accesoria Apófisis espinosa Cuerpo vertebral
Etiquetas

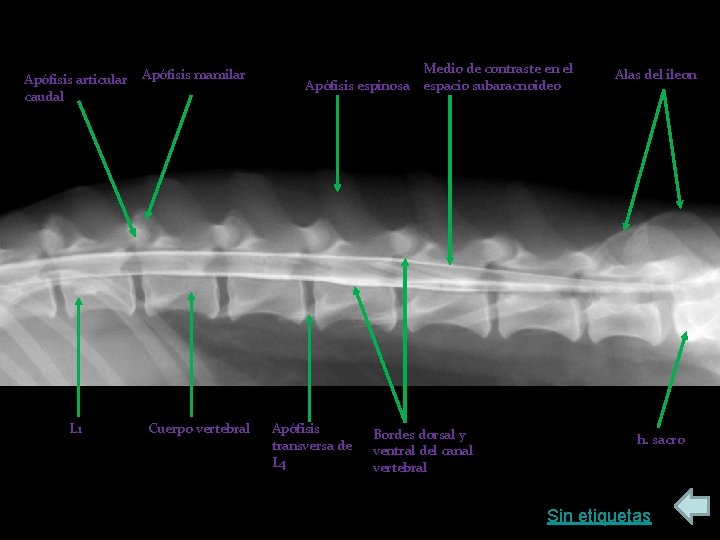

Apófisis articular caudal L 1 Apófisis mamilar Cuerpo vertebral Apófisis espinosa Apófisis transversa de L 4 Medio de contraste en el espacio subaracnoideo Bordes dorsal y ventral del canal vertebral Alas del ileon h. sacro Sin etiquetas

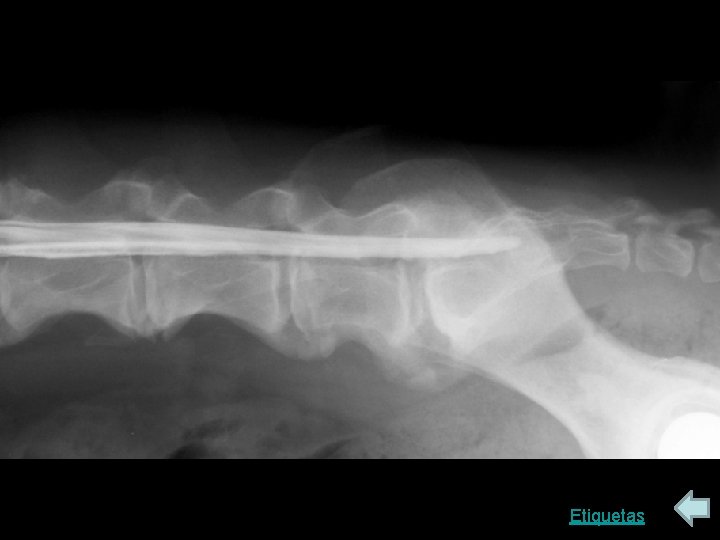

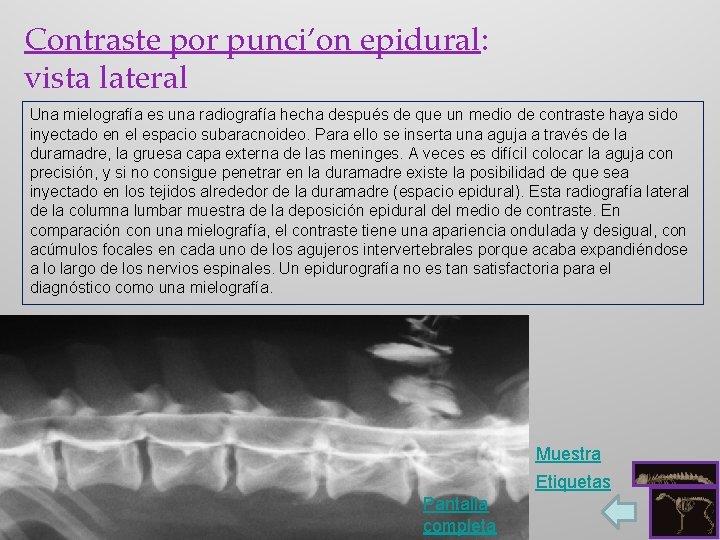

Contraste por punci’on epidural: vista lateral Una mielografía es una radiografía hecha después de que un medio de contraste haya sido inyectado en el espacio subaracnoideo. Para ello se inserta una aguja a través de la duramadre, la gruesa capa externa de las meninges. A veces es difícil colocar la aguja con precisión, y si no consigue penetrar en la duramadre existe la posibilidad de que sea inyectado en los tejidos alrededor de la duramadre (espacio epidural). Esta radiografía lateral de la columna lumbar muestra de la deposición epidural del medio de contraste. En comparación con una mielografía, el contraste tiene una apariencia ondulada y desigual, con acúmulos focales en cada uno de los agujeros intervertebrales porque acaba expandiéndose a lo largo de los nervios espinales. Un epidurografía no es tan satisfactoria para el diagnóstico como una mielografía. Muestra Etiquetas Pantalla completa
Apófisis mamilar Apófisis transversa Apófisis accesoria Apófisis espinosa Cuerpo vertebral
Etiquetas

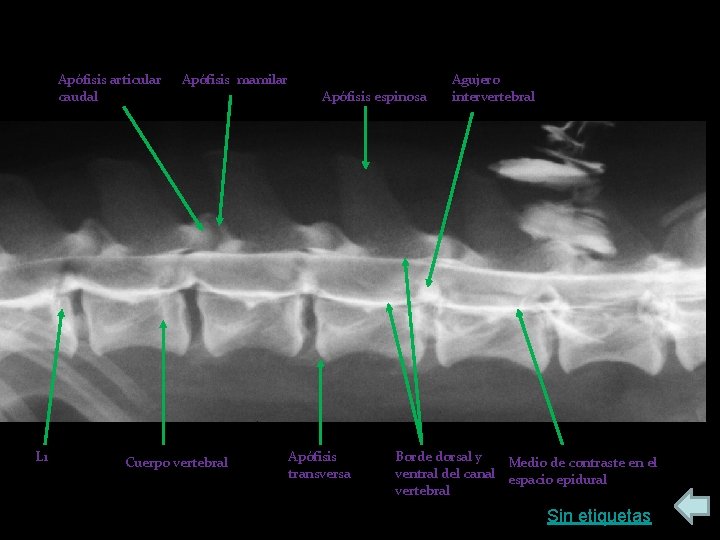

Apófisis articular caudal L 1 Apófisis mamilar Cuerpo vertebral Apófisis espinosa Apófisis transversa Agujero intervertebral Borde dorsal y Medio de contraste en el ventral del canal espacio epidural vertebral Sin etiquetas

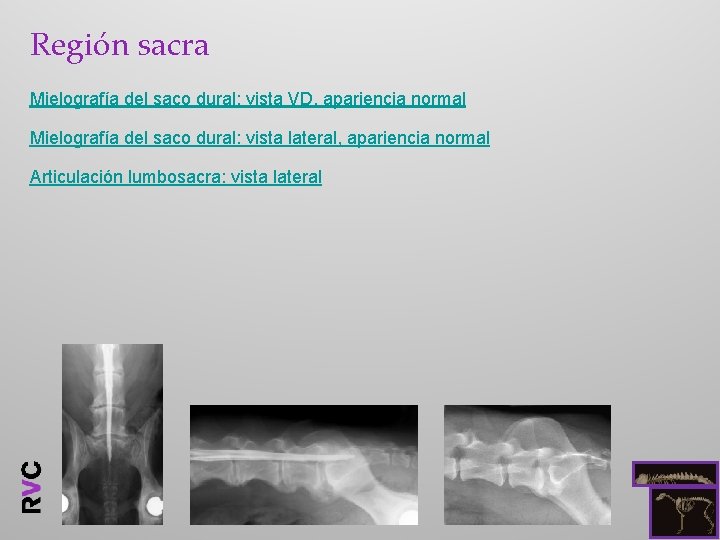

Región sacra Mielografía del saco dural: vista VD, apariencia normal Mielografía del saco dural: vista lateral, apariencia normal Articulación lumbosacra: vista lateral

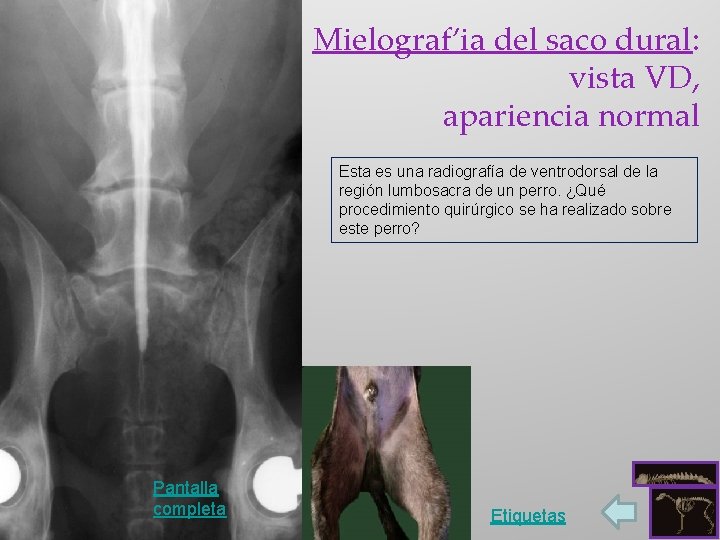

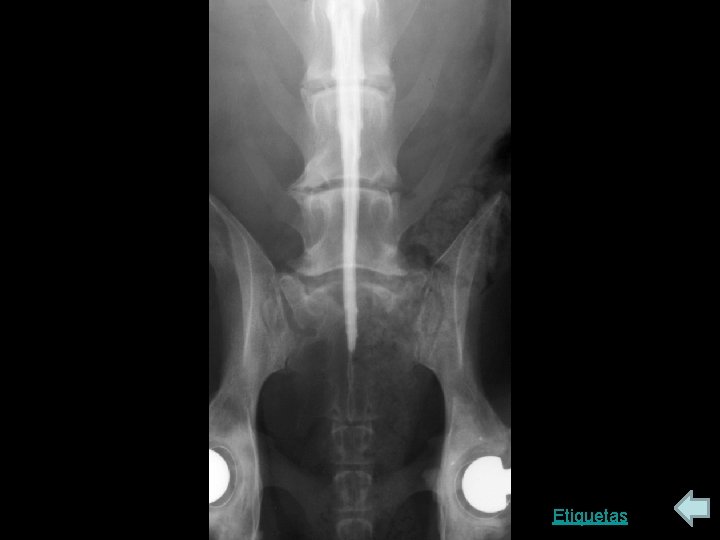

Mielograf’ia del saco dural: vista VD, apariencia normal Esta es una radiografía de ventrodorsal de la región lumbosacra de un perro. ¿Qué procedimiento quirúrgico se ha realizado sobre este perro? Pantalla completa Etiquetas
Etiquetas

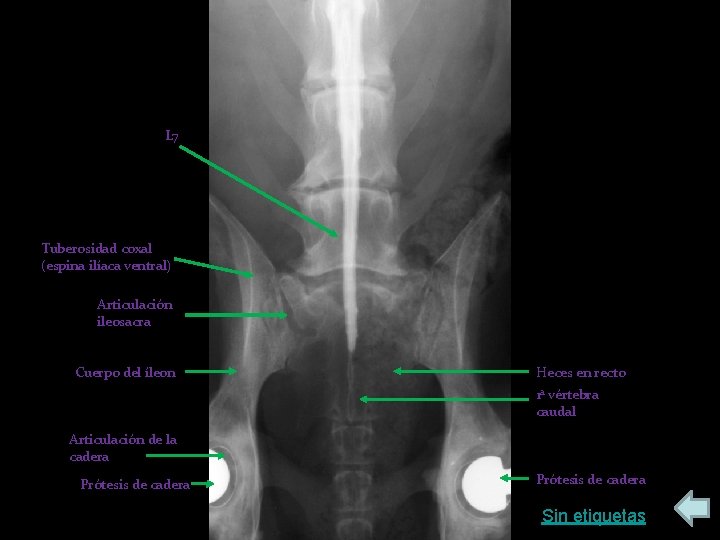

L 7 Tuberosidad coxal (espina ilíaca ventral) Articulación ileosacra Cuerpo del íleon Heces en recto 1 a vértebra caudal Articulación de la cadera Prótesis de cadera Sin etiquetas

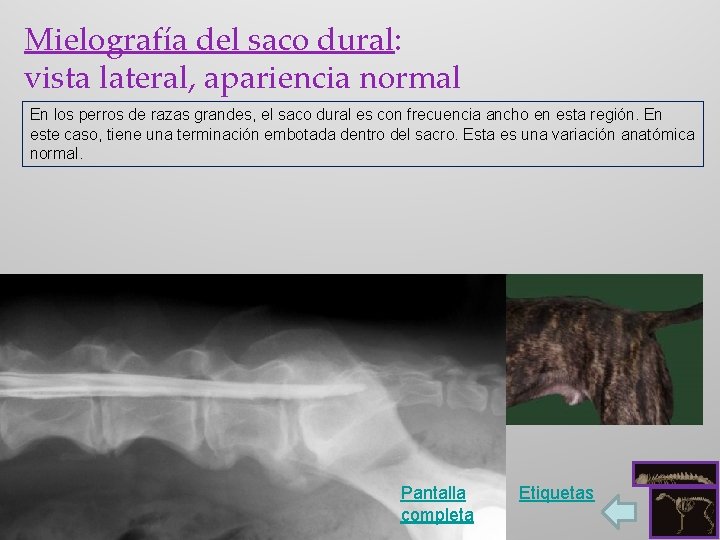

Mielografía del saco dural: vista lateral, apariencia normal En los perros de razas grandes, el saco dural es con frecuencia ancho en esta región. En este caso, tiene una terminación embotada dentro del sacro. Esta es una variación anatómica normal. Pantalla completa Etiquetas
Etiquetas

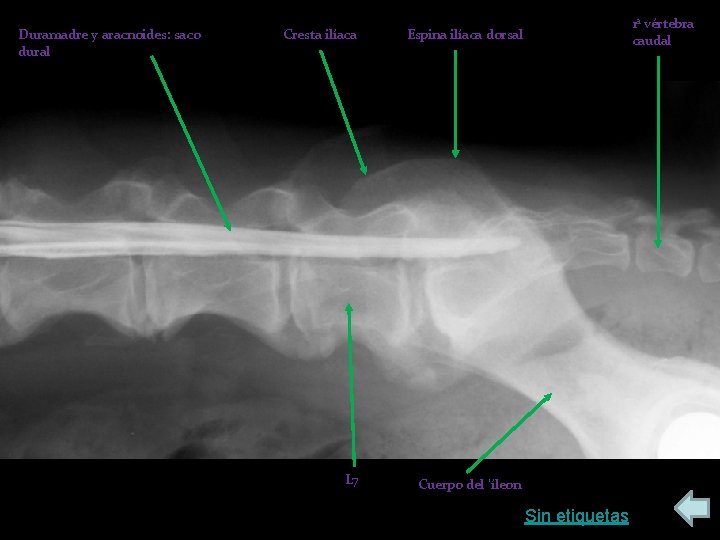

Duramadre y aracnoides: saco dural Cresta ilíaca Espina ilíaca dorsal L 7 Cuerpo del ‘íleon 1 a vértebra caudal Sin etiquetas

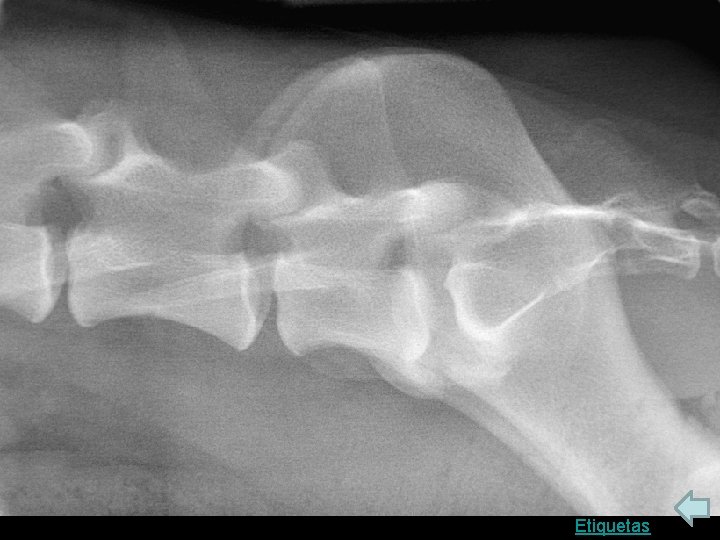

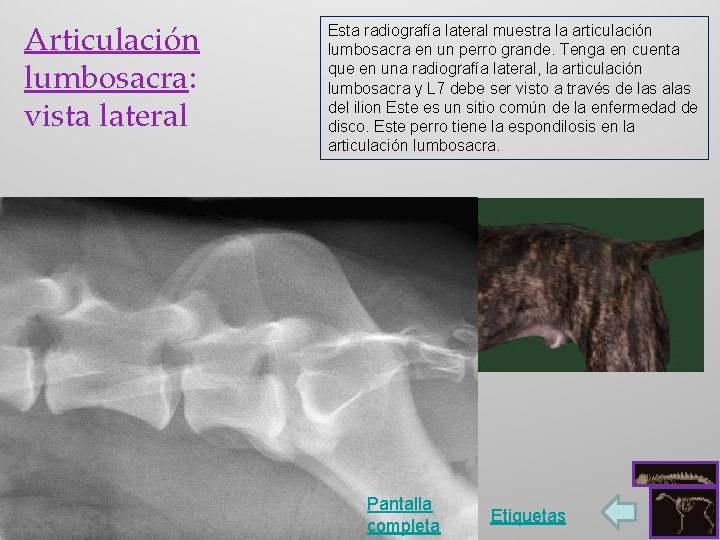

Articulación lumbosacra: vista lateral Esta radiografía lateral muestra la articulación lumbosacra en un perro grande. Tenga en cuenta que en una radiografía lateral, la articulación lumbosacra y L 7 debe ser visto a través de las alas del ilion Este es un sitio común de la enfermedad de disco. Este perro tiene la espondilosis en la articulación lumbosacra. Pantalla completa Etiquetas
Etiquetas

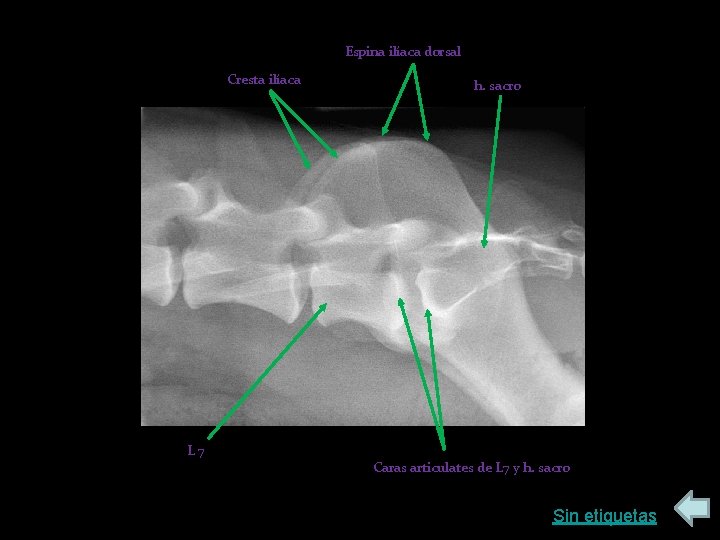

Espina ilíaca dorsal Cresta ilíaca L 7 h. sacro Caras articulates de L 7 y h. sacro Sin etiquetas

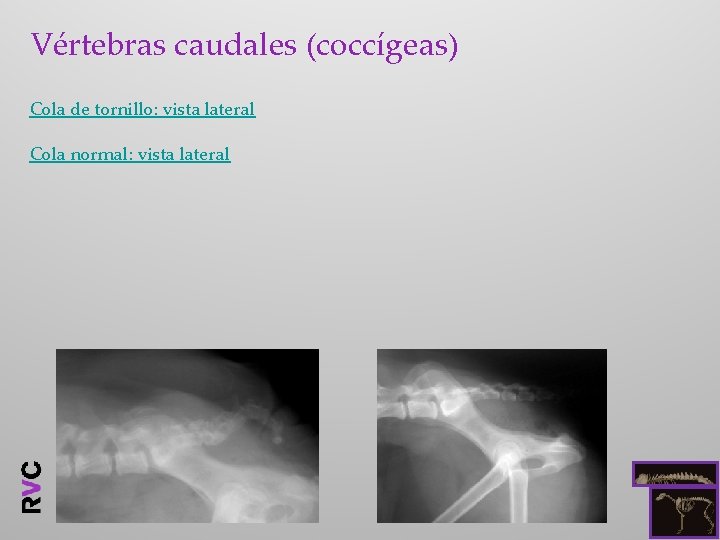

Vértebras caudales (coccígeas) Cola de tornillo: vista lateral Cola normal: vista lateral

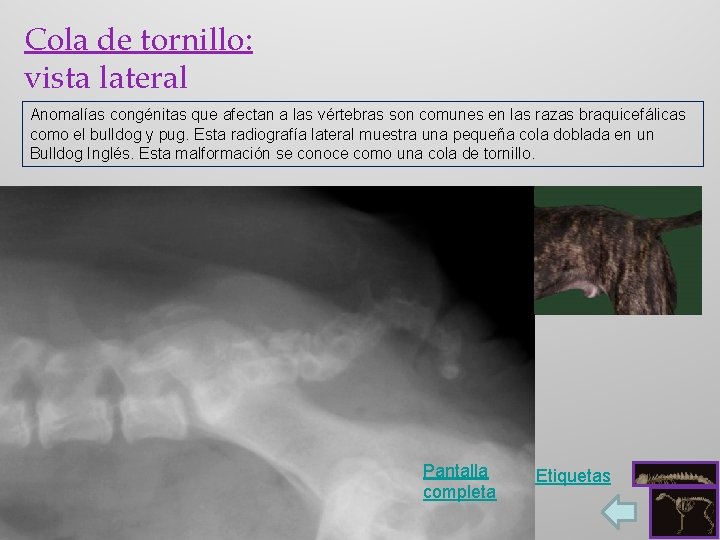

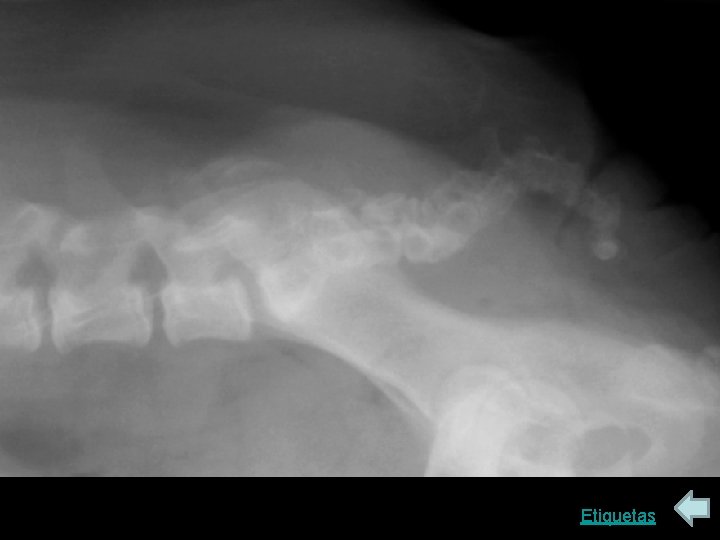

Cola de tornillo: vista lateral Anomalías congénitas que afectan a las vértebras son comunes en las razas braquicefálicas como el bulldog y pug. Esta radiografía lateral muestra una pequeña cola doblada en un Bulldog Inglés. Esta malformación se conoce como una cola de tornillo. Pantalla completa Etiquetas
Etiquetas

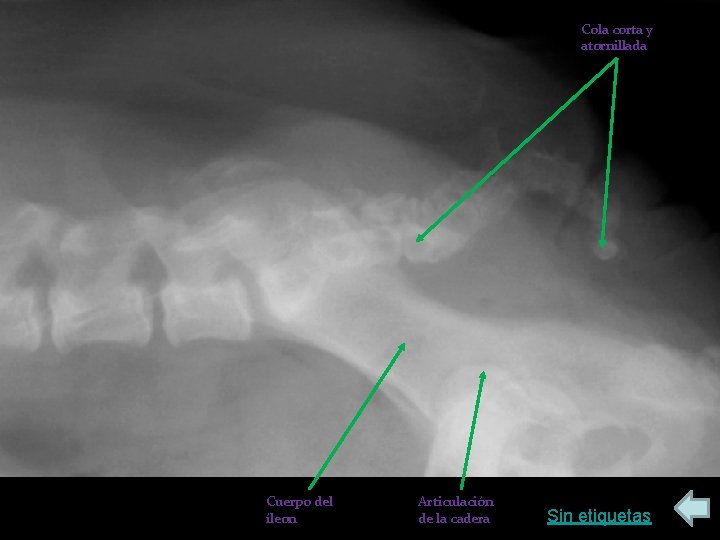

Cola corta y atornillada Cuerpo del íleon Articulación de la cadera Sin etiquetas

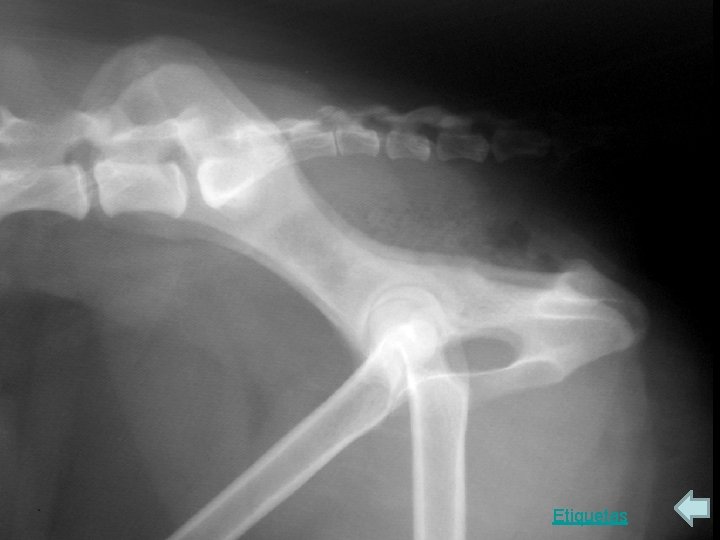

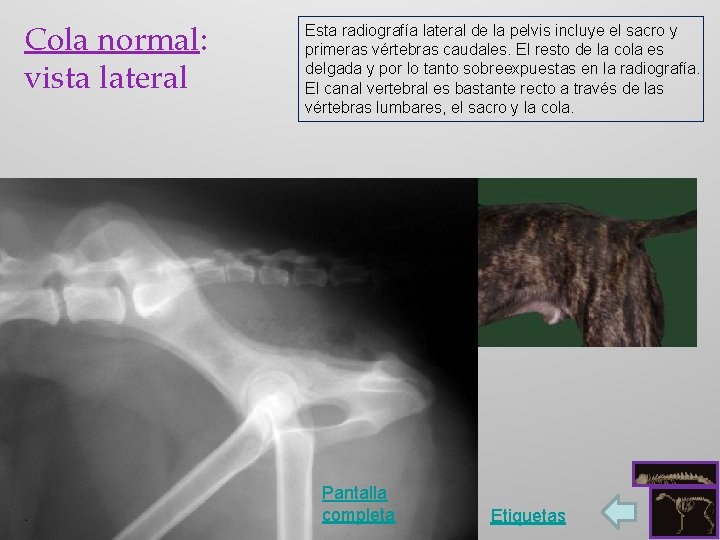

Cola normal: vista lateral Esta radiografía lateral de la pelvis incluye el sacro y primeras vértebras caudales. El resto de la cola es delgada y por lo tanto sobreexpuestas en la radiografía. El canal vertebral es bastante recto a través de las vértebras lumbares, el sacro y la cola. Pantalla completa Etiquetas
Etiquetas

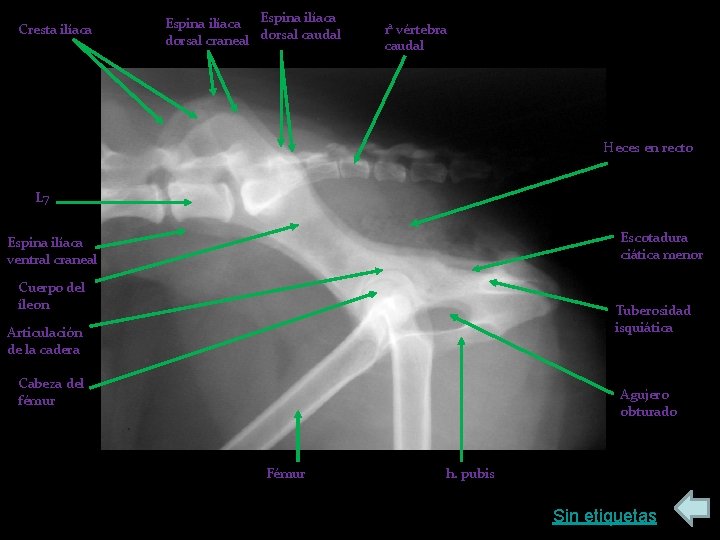

Cresta ilíaca Espina ilíaca dorsal craneal dorsal caudal 1 a vértebra caudal Heces en recto L 7 Escotadura ciática menor Espina ilíaca ventral craneal Cuerpo del íleon Tuberosidad isquiática Articulación de la cadera Cabeza del fémur Agujero obturado Fémur h. pubis Sin etiquetas
