Radiología del Perro: abdomen y cavidad pelviana Haz click en el esqueleto para acceder

Abdomen y cavidad pelviana Vistas generales del abdomen Sistema Gastrointestinal Bazo Hígado Riñones y Uréteres Vejiga y Uretra Aparato Reproductor

Sistema Gastrointestinal Detalle del Ciego: Vista VD Antro pilórico: Vista lateral izquierda Antro pilórico: Vista lateral derecha Pliegues gástricos: Vista lateral Neumogastrografía: vista VD Neumogastrografía: vista lateral

Detalle del Ciego: Vista VD Esta vista cercana de parte de una radiografía abdominal VD del perro muestra gas llenando el ciego, el cual queda justo a la derecha de la línea media (columna vertebral) a nivel de L 3 -L 5. Esta apariencia es normal. Pantalla Completa Muestra Etiquetas

Estómago Omento mayor Duodeno descendente Agrandamiento del bazo

Etiquetas

L 3 Ciego lleno de gas L 4 L 5 Sin etiquetas

Antro pilórico: Vista lateral derecha Esta radiografía lateral de un perro grande fue realizada en decúbito derecho. El gas es visible en el fondo, pero el antro pilórico y el cuerpo del estómago están llenos predominantemente de líquido y aparece como una estructura regularmente redondeada en la parte craneoventral del abdomen. Este aspecto se puede confundir con una bola en el estómago. Muestra 1 Pantalla completa Muestra 2 Etiquetas

Agrandamiento del Colon descendente bazo Piel y músculos abdominales apartados Lóbulo lateral izquierdo del hígado Omento mayor

Porción caudal del Lóbulo lóbulo craneal izq. del caudal izq. pulmón del pulmón M. longísimo del dorso M. iliocostal Diafragma Riñón Izquierdo Fondo del estómago Grasa pericárdica Aurícula izquierda Ventrículo izquierdo Lóbulo medial izq. Lóbulo lat. izq. Cuerpo del estómago

Etiquetas

Riñón derecho Colon lleno de gas Fondo lleno de gas Hígado Cuerpo y antro pilórico llenos de líquido Intestino delgado Sin etiquetas

Antro pilórico: Vista lateral izquierda Reposicionando el perro a decúbito izquierdo, el gas puede ser redistribuido en el estómago y ahora llena el antro pilórico. El líquido que estaba en el antro y cuerpo, se ha movido hasta el fondo, por lo que el aspecto del estómago ahora es opuesta a la que se veía en el decúbito derecho. La presencia de gas en el antro pilórico hace que sea improbable la presencia de cuerpos extraños. Pantalla completa Muestra 1 Muestra 2 Etiquetas

Duodeno descendente Omento mayor

Riñón derecho Lóbulo caudado del hígado Lóbulo lateral derecho del hígado Estómago: píloro Lóbulo lateral izq. del hígado Lóbulos caudal, medio y craneal del pulmón dcho. Diafragma Lóbulo medial dcho. Lóbulo cuadrado del hígado

Etiquetas

Riñón derecho Colon lleno de gas Fondo lleno de gas Hígado Cuerpo y píloro llenos de líquido Intestino delgado Sin etiquetas

Pliegues gástricos: Vista lateral Esta vista cercana de parte de la radiografía lateral del abdomen de un perro muestra la apariencia de los pliegues gástricos, que en este caso están bien definidas por el gas. Tienen un espesor bastante uniforme y un curso ondulante. Cuando el estómago se distiende, se alargan y aplanan y son menos visibles en las radiografías. Etiquetas Pantalla completa

Etiquetas

Pliegues gástricos Sin etiquetas

La radiografía ventrodorsal de un perro con el estómago lleno de aire, se ha redondeado el fondo del estómago, que se encuentra a la izquierda de la línea media (columna vertebral), y el cuerpo del estómago, más rectangular, se extiende a través de esta línea hacia la derecha, donde el canal pilórico conecta el antro con el duodeno. El duodeno es el asa llena de gas más lateral de la radiografía. Neumogastrografía: Vista VD Pantalla completa Muestra 1 Muesta 2 Muestra 3 Etiquetas

Lóbulo medial derecho del hígado Lóbulo lateral izquierdo Antro pilórico Flexura duodenal craneal Fondo del estómago Lóbulo derecho del páncreas Duodeno descendente Flexura duodenal craneal Lóbulo izquierdo del páncreas

Esternón Diafragma Lóbulo cuadrado Apófisis xifoidea Lóbulo medial izquierdo Lóbulo lateral izquierdo Lóbulo medial derecho Fondo del estómago Riñón derecho Riñón izquierdo v. cava caudal

Estómago Omento mayor Duodeno descendente Agrandamiento del bazo

Etiquetas

Hígado Gas en duodeno Ramas lobulillares caudales de los vasos pulmonares, sobreimpuestos en el hígado Gas en fondo gástrico Gas en antro pilórico Sin etiquetas

Neumogastrografía: Vista lateral Para esta radiografía se ha introducido una sonda de gran calibre y se ha inflado para mostrar más claramente su tamaño, posición y forma. Muestra 1 Pantalla completa Muestra 2 Etiquetas

m. serrato dorsal craneal m. serrato dorsal caudal m. intercostal externo Fondo del estómago Grasa perirrenal Lóbulo izquierdo del páncreas Corte del m. oblicuo interno del abdomen

m. serrato dorsal craneal Lóbulo derecho del páncreas Duodeno descendente Antro pilórico Lóbulo lateral izquierdo

Etiquetas

Sonda gástrica de gran calibre Fondo y cuerpo gástricos llenos de aire Hígado Sin etiquetas

Riñones y Uréteres Uretrografía intravenosa (IVU): vista VD Nefrografía: vista VD, DSA Angiografía renal no selectiva: vista VD

Uretrografía intravenosa (IVU): Vista VD Esta radiografía ventrodorsal se hizo varios minutos después de la inyección de contraste en una vena periférica. La circulación del contraste a través del corazón y los pulmones es seguido por la distribución sistémica a todos los órganos, incluyendo los riñones. Los riñones filtran el contraste y lo excretan a la pelvis renal y los uréteres, que son claramente visibles. Este procedimiento se llama uretrografía intravenosa La opacificación del sistema colector renal, pelvis y uréteres se conoce también como pielografía. Observe que la vejiga de la orina ha sido llenada de aire (neumocistografía) para ayudar a identificarla y mejorar la visualización de los uréteres a su paso por encima de ella. Cada uréter en este perro pasa en dirección caudal y gira 180º antes de drenar a la vejiga. Esto es completamente normal. Muestra 1 Muestra 2 Pantalla completa Muestra 3 Etiquetas

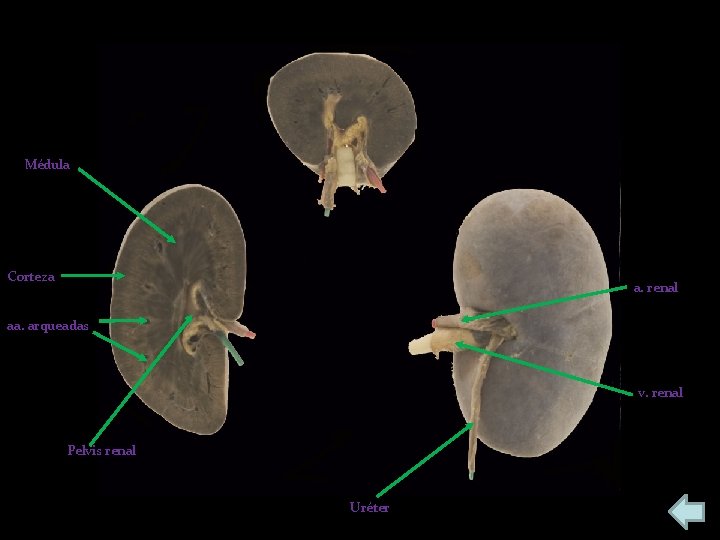

Médula Corteza a. renal aa. arqueadas v. renal Pelvis renal Uréter

a. interlobulillar Recesos de la pelvis renal Impresión de la cresta renal a. interlobular Uréter a. renal

v. cava caudal Aorta Esófago Lóbulo cuadrado Lóbulo medial izquierdo Vesícula biliar Lóbulo lateral izquierdo Lóbulo medial derecho Glándula adrenal Riñón derecho Riñón izquierdo a. y v. renal v. cava caudal

Etiquetas

Pelvis renal Uréter Vejiga Sin etiquetas

Nefrografía: Vista VD, DSA Esta radiografía se realiza de forma similar a un angiograma renal no selectivo, pero la técnica DSA (angiografía de sustracción digital) permite que otras estructuras abdominales sin contraste sean eliminadas de la imagen, dejando una clara diferencia entre el contraste de la aorta y sus diversas ramas. El medio de contraste que llega a los riñones se distribuye rapidamente por la corteza donde es filtrado por el glomérulo. La coloración del parénquima renal se conoce como nefrografía. Muestra 1 Muestra 2 Pantalla completa Muestra 3 Etiquetas

Médula Corteza a. renal aa. arqueadas v. renal Pelvis renal Uréter

a. interlobulillar Recesos de la pelvis renal Impresión de la cresta renal a. interlobular Uréter a. renal

v. cava caudal Aorta Esófago Lóbulo cuadrado Lóbulo medial izquierdo Vesícula biliar Lóbulo lateral izquierdo Lóbulo medial derecho Glándula adrenal Riñón derecho Riñón izquierdo a. y v. renal v. cava caudal

Etiquetas

a. celíaca a. mesentérica craneal aa. interlobulares aa. renales a. ilíaca externa a. ilíaca interna a. sacra media Sin etiquetas

Angiografía renal no selectiva: vista VD Esta radiografía se realizó durante la inyección de contraste en la aorta abdominal a través de un catéter y se muestra el contraste llenando predominantemente las arterias renales e interlobulares del riñón. En muchos perros cada riñón tiene dos arterias renales. Muestra 1 Muestra 2 Pantalla completa Muestra 3 Etiquetas

Médula Corteza a. renal aa. arqueadas v. renal Pelvis renal Uréter

a. interlobulillar Recesos de la pelvis renal Impresión de la cresta renal a. interlobular Uréter a. renal

v. cava caudal Aorta Esófago Lóbulo cuadrado Lóbulo medial izquierdo Vesícula biliar Lóbulo lateral izquierdo Lóbulo medial derecho Riñón derecho Glándula adrenal Riñón izquierdo a. y v. renal v. cava caudal

Etiquetas

aa. interlobulillares aa. renales a. circunfleja ilíaca profunda a. ilíaca externa a. ilíaca interna a. sacra media Sin etiquetas

Vejiga y Uretra Uretrografía de macho: vista lateral Vejiga: vista lateral, pelvis

Uretrografía en macho: Vista lateral Esta radiografía se realizó durante la inyección de contraste en una sonda uretral y muestra el contraste en la uretra peneana y pelviana, vejiga y una pequeña cantidad refluyendo por uno de los uréteres. Observe el calibre uniforme de la uretra, que se dobla sobre la cara caudal del isquion antes de volverse más ancha en la pelvis. Hay una burbuja de gas alargada en la parte caudal de la uretra pelviana que podría confundirse con una lesión. Pantalla completa Etiquetas

Etiquetas

Vejiga Uréter Porción preprostática de la uretra pelviana Colículo seminal Uretra peneana Istmo de la uretra (angostamiento de la luz) Sin etiquetas

Vejiga: Vista lateral, pelvis Esta radiografía de una perra de raza pequeña muestra medio de contraste (y una burbuja de aire de gran tamaño) en la vagina y el útero. El defecto oblicuo en el llenado en el útero, dorsal a la vagina, representa el lugar donde se encuentra el cérvix. Esta perra tiene un cuello vesical muy ancho, y se encuentra dentro de la pelvis. Los perros (machos o hembras) con esta conformación suelen tener incontinencia urinaria. Muestra Pantalla completa Etiquetas

Médula espinal h. sacro Recto L 7 Uretra Vestíbulo vaginal Ano m. recto abdominal Disco intervertebral Vejiga m. aductor magno Sínfisis púbica Labios vulvares

Etiquetas

Vagina Cuernos uterinos Vejiga Cérvix Cuello vesical Uretra Pubis Vestíbulo vaginal Sin etiquetas

Aparato Reproductor Vaginografía: vista lateral, estro Úter: vista lateral, metaestro Próstata: vista lateral

Vaginografía: vista lateral, estro Esta radiografía se realizó mediante la inyección de medio de contraste dentro de la vagina y la uretra de una perra entera. El contrastecolorea la uretra, vejiga, vagina y los dos cuernos del útero, los cuales son visibles como estrechas estructuras en espiral superpuestas en la cara craneodorsarl de la vejiga. El gran diámetro de la vagina y el cérvix abierto son compatibles con un estado de estro. Pantalla completa Muestra Etiquetas

Ovario derecho Ligamento ancho Cuerno uterino izquierdo Cérvix Vejiga Vagina Vestíbulo vaginal Orificio externo de la uretra Clítoris

Etiquetas

L 5 Cuernos uterinos Vejiga Cérvix Uretra Fórnix vaginal Pubis Vagina Vestíbule vaginal Sin etiquetas

Útero: vista lateral, metaestro En esta radiografía abdominal lateral, el útero puede verse como una curva y delgada estructura ligeramente abultada sobre la vejiga. Esta apariencia es normal, aunque el útero de muchas perras es demasiado pequeño para verse radiológicamente. Muestra Pantalla completa Etiquetas

Ovario derecho Ligamento ancho Cuerno uterino derecho Cérvix Vejiga Vagina Vestíbulo Oricifio externo de la uretra Clítoris

Etiquetas

L 5 Riñón izquierdo Heces en colon descendente Útero Intestino delgado Vejiga Pared abdominal ventral Sin etiquetas

Próstata: vista lateral En esta radiografía de un macho es visible una estructura redondeada de tejido blando justo caudalmente a la vejiga y ventral al colon lleno de heces en la entrada de la pelvis. Ésta es la próstata. A menudo es difícil de ver porque suele estar dentro de la pelvis, así que está oculta por los huesos de alrededor. En machos enteros la próstata crece gradualmente con la edad y se desplaza cranealmente por lo que se hace visible cranealmente a la entrada de la pelvis, como en esta ocasión. Obsérvese la radiolucidez triangular que ocupa el ángulo formado por la pared abdominal ventral, la pared ventral de la vejiga y la cara craneoventral de la próstata; este área es grasa abdominal y al ser menos opaca que los tejidos blandospermite la visualización de la próstata. Pantalla completa Muestra 1 Muestra Etiquetas

Recto Ano Conducto deferente Vejiga Uretra pelviana Glándula próstata m. bulboesponjoso m. isquiocavernoso sobre el pilar izquierdo

Ano Uretra m. bulboesponjoso Vejiga Pilar (dcho) Conducto deferente (dcho) m. retractor del pene a. y v. dorsal del pene Cordón espermático Testículo (dcho) Colon descendente Uréter (dcho) Riñón (izq) Vasos testiculares Bulbo del glande Porción larga del glande Prepucio

Etiquetas

L 5 Íleon Articulación de la cadera Cabeza del fémur Próstata Grasa entre el cuello vesical y la pared abdominal Vejiga Pared abdominal ventral Sin etiquetas

Vistas generales del abdomen Aortografía abdominal: vista lateral Abdomen: vista VD Abdomen de cachorro: vista lateral

Aortografía abdominal: vista lateral Esta radiografía lateral fue realizada inmediatamente después de la inyección de un medio de contraste positivo en el ventrículo izquierdo y muestra la opacificación de la aorta abdominal y sus ramas de mayor entidad. Capas musculares Muestra 1 Muestra 2 Pantalla completa Muestra 3 Etiquetas

Agrandamiento del bazo Colon descendente Piel y mm. abdominales retirados Lóbulo lateral izquierdo del hígado Omento mayor

Porción caudal del lóbulo Lóbulo craneal izq. del pulmón caudal izq. del pulmón m. longísimo torácico Diafragma m. iliocostal Riñón izquierdo Fondo del estómago Grasa pericárdica Ventrículo izquierdo Aurícula izquierda Lóbulo medial izquierdo Lóbulo lateral izquierdo Cuerpo del estómago

m. serrato dorsal craneal m. serrato dorsal caudal Grasa perirrenal m. intercostal externo Fondo del estómago Lóbulo izquierdo del páncreas Corte del m. oblicuo interno del abdomen

m. oblicuo interno del abdomen m. oblicuo externo del abdomen m. transverso del abdomen m. oblicuo interno del abdomen m. oblicuo externo del abdomen

Etiquetas

Riñón derecho Riñón izquierdo L 4 aa. renales a. celíaca Aorta aa. ilícas internas a. mesentérica craneal aa. ilíacas externas a. profunda del muslo Intestino delgado Vejiga Sin etiquetas

Abdomen: vista lateral Este es un típico radiografía lateral del abdomen de un perro, en el que las vísceras abdominales son visibles, pero son difíciles de discernir debido a la superposición y debido a la opacidad similar de los órganos y tejidos circundantes. El hígado está presente en la cara craneoventral del abdomen entre el estómago, que se llena de gas, y el diafragma. En este caso se observa la que el hígado se extiende caudalmente a las costillas, lo que podría interpretarse como que está agrandado. Justo caudalmente al hígado hay una estructura de tejido blando oblongada que se corresponde con el ángulo ventral del bazo. Dorsalmente a él hay numerosas asas intestinales, algunas conteniendo gas que las hace más fácil de ver y otras conteniendo pequeños acúmulos de líquido. Dorsalmente a estas asas y a la vejiga se encuentra el colon. Es reconocible por su contenido moteado, que representa las heces. Los riñones son relativamente difíciles de ver en muchos perros, y esta no es una excepción. El izquierdo está presente en el abdomen medial dorsal al nivel de L 2 a L 4. El derecho se superpone con el anterior y ocupa la región entre T 13 y L 2 aproximadamente. Muestra 1 Capas musculares Pantalla completa Muestra 2 Muestra 3 Etiquetas

Agrandamiento del bazo Colon descendente Piel y mm. abdominales retirados Omento Lóbulo lateral izquierdo del hígado mayor

Porción caudal del lóbulo. Lóbulo caudal m. longísimo torácico craneal del pulmón m. iliocostal izquierdo Diafragma Riñón izquierdo Fondo del estómago Grasa pericárdica Ventrículo izquierdo Aurícula izquierda Lóbulo medial izquierdo Lóbulo lateral izquierdo Cuerpo del estómago

m. serrato dorsal craneal m. serrato dorsal caudal m. intercostal externo Grasa perirrenal Fondo del estómago Lóbulo izquierdo del páncreas Corte del m. oblicuo interno del abdomen

m. oblicuo interno del abdomen m. oblicuo externo del abdomen m. transverso del abdomen m. oblicuo interno del abdomen m. oblicuo externo del abdomen

Etiquetas

Gas en el cuerpo Riñón del estómago Riñón derecho izquierdo L 4 Extremo caudal Extremo ventral Intestino del hígado del bazo delgado Heces en colon descendente Vejiga Sin etiquetas

Abdomen: VD view Esta es la vista ventrodorsal correspondiente a la previa vista lateral. De nuevo es difícil discernir individualmente los órganos individuales de este perro típico. El riñón izquierdo es visible desde aproximadamente L 1 a L 3, con el bazo, curvilíneo y elongado, lateral a él y superponiéndose a su polo caudal. El riñón derecho es virtualmente invisible. En este perro la mayoría del intestino delgado parece estar a la derecha de la línea media; esto no es anormal. El estómago está lleno de gas, como en la vista lateral, y tiene un fondo redondeado a la izquierda de la línea media y un cuerpo más estrecho y alargado que cruza la línea media hacia el antro, queda a la derecha. La porción de intestino delgado lleno de gas que se ve superpuestas a las costillas derechas 12 y 13 es probablemente el duodeno, aunque su conexión con el estómago no es visible. Un encuentro casual en este perro es la inusual costilla izquierda en T 13, que es más corta y ancha que las otras costillas. Esto representa una anatomía de transición, teniendo algunas características de una costilla normal y algunas de una apófisis transversa lumbar. Vértebras toracolumbares y lumbosacras de transición suelen verse en perros, pero a menudo no tienen importancia clínica. Muestra 1 Muestra 2 Muestra 3 Muestra 4 Pantalla completa Etiquetas

v. cava caudal Aorta Esófago Lóbulo cuadrado Lóbulo medial izquierdo Vesícula biliar Lóbulo lateral izquierdo Lóbulo medial derecho Riñón derecho Glándula adrenal Riñón izquierdo a. y v. renales v. cava caudal

Lóbulo medial derecho Lóbulo lateral izquierdo Antro pilórico Flexura duodenal craneal Fondo del estómago Lóbulo derecho del páncreas Duodeno descendente Flexura duodenal caudal Lóbulo izquierdo del páncreas

Esternón Diafragma Lóbulo cuadrado Apófisis xifoidea Lóbulo medial izquierdo Lóbulo lateral izquierdo Lóbulo medial derecho Fondo del estómago Riñón izquierdo Riñón derecho v. cava caudal

Estómago Omento mayor Duodeno descendente Agrandamiento del bazo

Etiquetas

Antro lleno de gas Duodeno Fondo lleno de gas Costilla de transición izquierda (T 13) Body of spleen Riñón izquierdo Heces en colon descendente L 5 Sin etiquetas

Pup Abdomen: Lateral view Esta radiografía lateral del abdomen de un cachorro muy joven muestra placas de crecimiento abiertas en las vértebras, la pelvis y el fémur distal. El abdomen tiene una opacidad uniforme casi sin formas, a excepción de una pocas sombras de gas en el estómago y parte del intestino. Otros órganos abdominales son invisibles. Este es un aspecto normal que se produce porque los cachorros y los gatitos recién nacidos tienen muy poca grasa abdominal, y en la ausencia de grasa no hay contraste (diferencia) entre la opacidad de las diferentes estructuras abdominales que, por tanto se funden en un gris uniforme. Pantalla completa Etiquetas

Etiquetas

Físis Ilion Pubis Isquion Hígado Sin etiquetas

Bazo: vista lateral

Bazo: vista lateral Otra radiografía lateral del abdomen de un perro muestra el bazo, que tiene una forma más alargada y mejor delimitada que en el perro anterior. La aparición del bazo depende en gran medida de su posición en el abdomen y como es algo móvil puede variar de un perro a otro e incluso de minuto a minuto. Es muy fácil malinterpretar la apariencia del bazo a causa de estas variaciones. Dorsal al bazo en la mitad del abdomen hay unas pocas asas de intestino delgado no dilatadas, y dorsalmente al que hay gas esbozando el intestino grueso y ciego. La vejiga ocupa la parte caudoventral del abdomen y tiene el intestino grueso y el recto sobre su cara dorsal. Pantalla completa Muestra Etiquetas

Agrandamiento del bazo Colon descendente Piel y mm. abdominales retirados Lóbulo lateral izquierdo del hígado Omento mayor

Etiquetas

Colon ascendente Extremo ventral del bazo Intestino delgado Ciego no dilatado Heces en colon descendente L 5 Vejiga Sin etiquetas

El Hígado: Portografía

Hígado: Portografía Esta radiografía ventrodorsal se realiza inmediatamente después de la inyección de contraste en una vena mesentérica en la laparotomía. El contraste en la vena fluye cranealmente a la vena porta hepática y sus ramas intrahepáticas. Esto es normal. En esta imagen, los vasos sanguíneos aparecen como estructuras de negro, que es lo contrario de lo que podría haber estado esperando basado en las experiencias de otras angiografías. Se trata de una angiografía por sustracción digital (DSA) en el que las otras partes del cuerpo como los huesos y otros órganos abdominales no contribuyen a la imagen, y el medio de contraste aparece como negro sobre un fondo gris uniforme. Esta técnica permite ver con claridad las ramas pequeñas portales que se extienden hacia la periferia del hígado. Pantalla completa Etiquetas

Etiquetas

rr. intrahepáticas v. esplénica v. porta hepática No Labels
