Radioanatomie Membre suprieur B Bonnaire M Warin CA
Radio-anatomie Membre supérieur B. Bonnaire, M. Warin CA d’imagerie musculosquelettique
L’épaule
Rotation externe Rotation neutre Rotation interne
Epine de la scapula Acromion
Clavicule
Glène
Processus coracoïde
Rotation externe Rotation neutre Rotation interne
Rotation externe Rotation neutre Rotation interne
Rotation externe Rotation neutre Rotation interne
Rotation externe Rotation neutre Rotation interne
Rotation externe Rotation neutre Rotation interne
Tubercule majeur
Tubercule mineur
Trajet du tendon du long biceps
Lamy

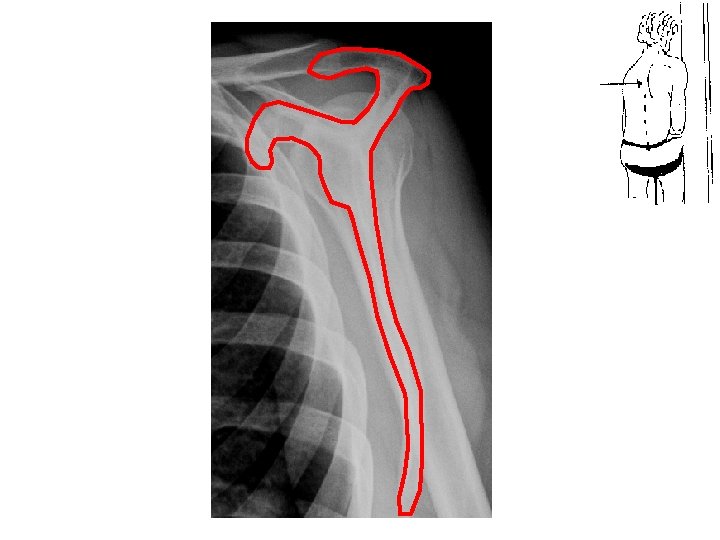

Acromion Epine Processus coracoïde Glène Ecaille
Fosse supraépineuse Fosse infra-épineuse
Tubercule mineur Espace scapulothoracique
Coupe frontale
Coupe frontale
Acromio-claviculaire Coupe frontale
Labrum supérieur Incisure scapulaire (N. supra- scpaulaire) Cartilage huméral Cartilage de la glène Récessus axillaire Coupe frontale

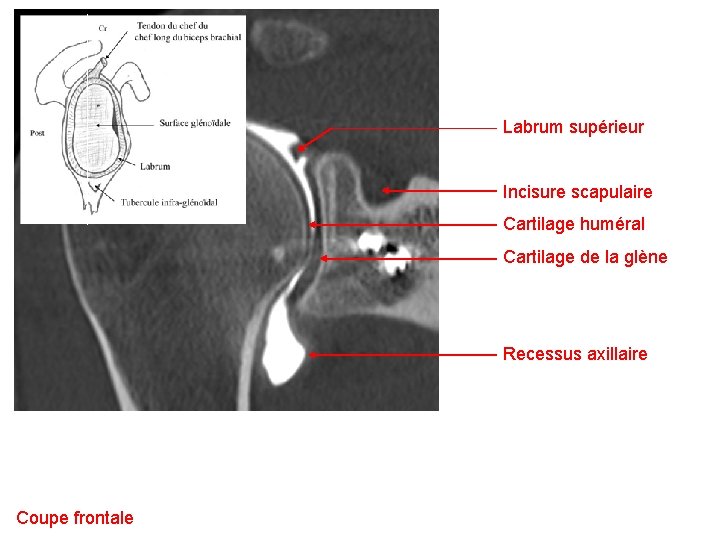

Labrum supérieur Incisure scapulaire Cartilage huméral Cartilage de la glène Recessus axillaire Coupe frontale
Muscle supra-épineux Coupe frontale
Muscle supra-épineux Tubercule majeur Coupe frontale
Muscle supra-épineux Tubercule majeur Coupe frontale
Acromio-claviculaire M. et t. supra-épineux Labrum supérieur Incisure scapulaire Cartilage huméral Cartilage de la glène Tubercule majeur Recessus axillaire Coupe frontale
Coupe frontale
Long biceps Coupe frontale passant par le long biceps (tendon intra-articulaire entouré d’une gaine)
Coupe axiale
Tubercule mineur Coupe axiale
Tubercule majeur Coupe axiale
Sillon intertuberculaire Coupe axiale
Long biceps Tubercule mineur Cartilage huméral Tubercule majeur Cartilage de la glène Coupe axiale
Coupe axiale
Pointe de la coracoïde Long biceps Tdon sub scapulaire Ligament glénohuméral moyen Labrum antérieur formant un bourrelet Labrum postérieur Coupe axiale
Coupe axiale
Coupe sagittale
Sup. Acromion Ant. Tubercule mineur Coupe sagittale
Sup. Ant. Coupe sagittale Sub-scapulaire
Sup. Ant. Coupe sagittale Long biceps
Sup. Ant. Supra-épineux Infra-épineux Petit rond Coupe sagittale
Sup. Ant. Coupe sagittale
Sup. Acromion Long biceps Ant. Supra-épineux Infra-épineux Petit rond Sub-scapulaire Tubercule majeur Coupe sagittale
T 2 FS Coupe frontale
Supra-épineux Labrum supérieur Incisure scapulaire Tubercule majeur Deltoïde Coupe frontale
T 1 Coupe axiale
Processus coracoïde Tête humérale Glène Coupe axiale
Sub-scapulaire Coupe axiale
Infra-épineux Coupe axiale
Deltoïde Coupe axiale
Long biceps Coupe axiale
Nerf supra scapulaire Coupe axiale
Coupe axiale
Processus coracoïde Tête humérale Deltoïde Glène Nerf supra-scapulaire Sub-scapulaire Infra-épineux Coupe axiale
Coupe axiale
Coupe axiale
Long biceps Tendon sub scapulaire Labrum (ant. ) Labrum (post. ) Coupe axiale T 2 FAT SAT
Coupe sagittale pour voir si muscle a une atrophicité normale et n’a pas trop de graisse
Coupe sagittale
Scapula Epine Ecaille Coupe sagittale
Trapèze Supra-épineux Sub-scapulaire Petit rond Coiffe des rotateurs Infra-épineux Deltoïde Grand rond Coupe sagittale
Muscle supra-épineux Il est recouvert par le muscle trapèze. Coupe sagittale
trapèze Coupe sagittale
Muscle infra-épineux Il est recouvert par le muscle deltoïde. Coupe sagittale
Muscle petit-rond Coupe sagittale
Deltoïde Coupe sagittale
Muscle sub-scapulaire Coupe sagittale
Muscle grand rond Coupe sagittale
Muscle grand dorsal Coupe sagittale

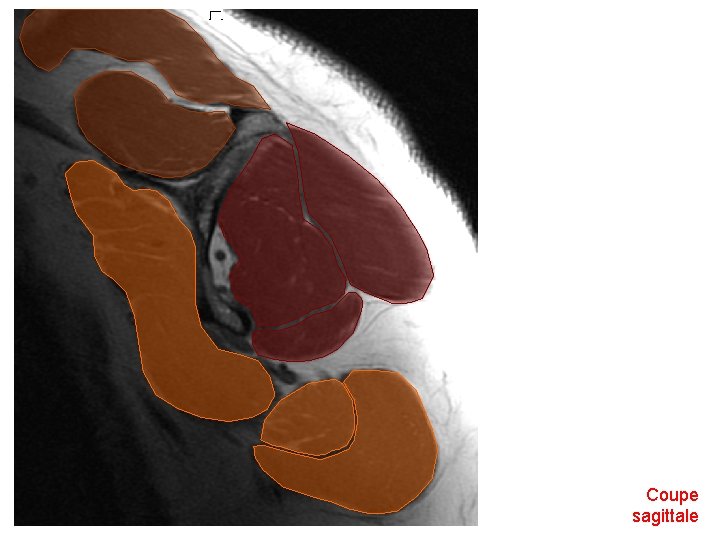

Coupe sagittale
Trapèze Supra-épineux Sub-scapulaire Petit rond Coiffe des rotateurs Infra-épineux Deltoïde Grand rond Coupe sagittale
Coupe sagittale
Acromio-claviculaire Coracoïde Tubercule mineur Coupe sagittale
Sub-scapulaire Coupe sagittale
Long biceps Coupe sagittale
Supra-épineux Coupe sagittale
Infra-épineux Coupe sagittale
Petit rond Coupe sagittale
Coupe sagittale
Acromio-claviculaire Supra-épineux Infra-épineux Coracoïde Long biceps Petit rond Tubercule mineur Sub-scapulaire Deltoïde Coupe sagittale
• ECHOGRAPHIE • Très performante pour les tendons, ++ au niveau de la coiffe des rotateurs • Rapide, peu coûteuse, et facile d’accès • Nécessite un certaine mobilité du patient • Très haute résolution spatiale dès lors que c’est peu profond • Echo est supérieure au scanner pour la résolution spatiale d’éléments superficiels.
Rétropulsion pour dégager l’acromion, pour ne pas que les ondes radiofréquences soient arrêter par l’os deltoïde Supra-épineux Deltoïde infra-épineux Tubercule majeur Supra-épineux infra-épineux
Le coude
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale
Face Epicondyle latéral Capitulum : condyle latéral Cupule radiale Tête radiale Col radial Olécrâne Epicondyle médial Trochlée : condyle médial Processus coronoïde Incisure radiale Tubérosité radiale ou bicipitale

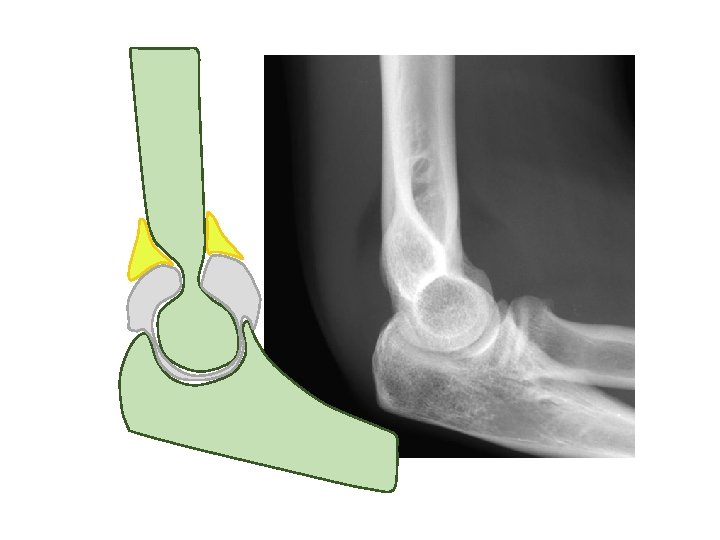

PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum
PROFIL Tubérosité bicipitale Col radial Tête radiale Processus coronoïde Fosse olécranienne Olécrâne Fosse coronoïdienne Trochlée Capitulum Le plus souvent : épanchement du coude = fracture associée

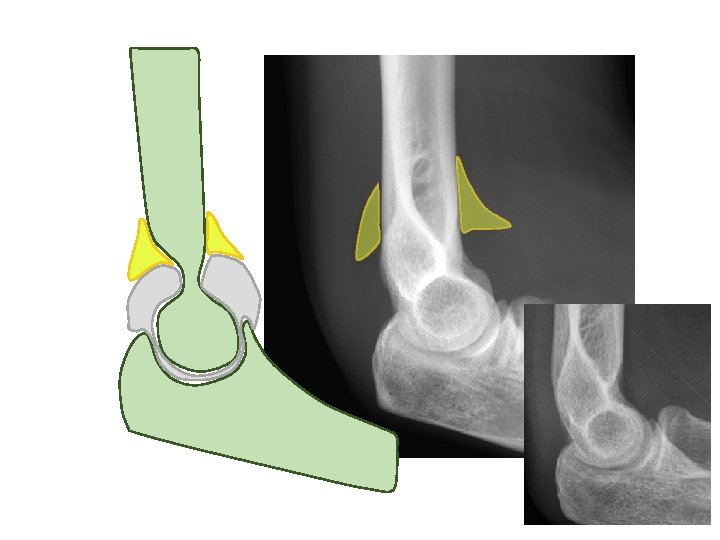

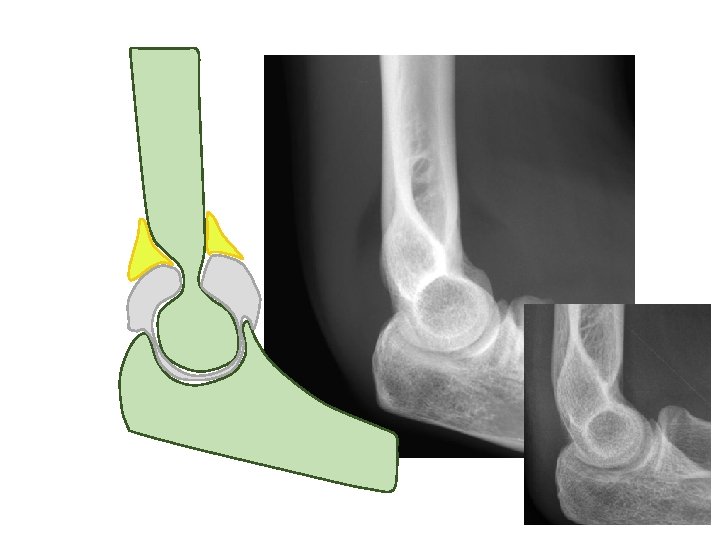

Epanchement : remonte, prend de la place
• IRM
Coupe frontale IRM
Fosse coronoïdienne Epicondyle médial Epicondyle latéral Capitulum Trochlée Tête radiale Processus coronoïde Coupe frontale IRM
Tendons épicondyliens latéraux Coupe frontale
Tendons épicondyliens médiaux Coupe frontale
Coupes sagittales
Tendon du biceps Coupes sagittales
Tendon du brachial Coupes sagittales
Tendon du triceps Coupes sagittales
Ant. Med. Coupe axiale
Ant. Med. Epicondyle médial Epicondyle latéral Olécrane Coupe axiale
Ant. Med. Nerf médian Division du nerf radial (BPNR, BSNR) Nerf ulnaire Coupe axiale
Ant. Med. Tendon du biceps Muscle brachial Tendon du triceps Coupe axiale
Ant. Med. Coupe axiale
Le poignet et la main
Incidence de face 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. Radius Ulna Scaphoïde Lunatum Triquétrum Pisiforme Trapèze Trapézoïde Capitatum Hamatum Métacarpiens

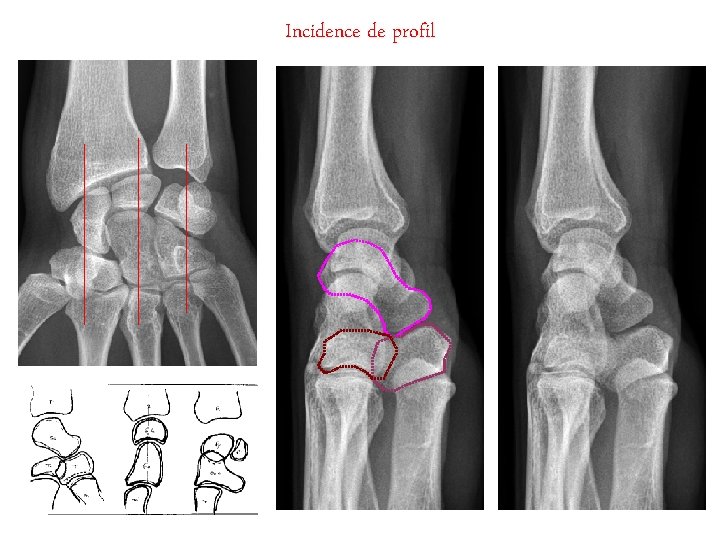

Incidence de profil
Incidence de profil
Incidence de profil
Incidence de profil
Incidence de profil
Incidences de face avec inclinaisons ULNAIRE RADIALE
INCLINAISON ULNAIRE INCLINAISON RADIALE
• Le tubercule du scaphoïde qui est normal sur une inclinaison radiale, il est donc anormal de le voir en position horizontale en inclinaison ulnaire.
LIGAMENTS SCAPHO-LUNAIRE ET LUNO-TRIQUETRAL : T L S ARTHROSCANNER : coupe coronale ARTHROSCANNER : coupe axiale
TFCC : ARTHROSCANNER : coupe coronale
Dorsal Med. T 1 Coupe axiale T 2 FS
Dorsal Radius Med. Ulna T 1 Coupe axiale
Dorsal Radius Med. Tubercule dorsal (Tubercule de Lister) Ulna T 1 Coupe axiale
Dorsal Med. T 1 Coupe axiale Face dorsale : Les tendons extenseurs
Dorsal Med. T 1 Coupe axiale Face dorsale : 6 colonnes tendineuses
Dorsal Face dorsale : Colonne 1 : Med. Long abducteur du pouce Court extenseur du pouce T 1 Coupe axiale
Dorsal Face dorsale : Colonne 1 : Med. Long abducteur du pouce Court extenseur du pouce T 1 Coupe axiale
Dorsal Face dorsale : Colonne 1 : Med. Long abducteur du pouce Court extenseur du pouce T 1 Coupe axiale
Dorsal Face dorsale : Colonne 2 : Med. Long extenseur radial du carpe Court extenseur radial du carpe T 1 Coupe axiale
Dorsal Face dorsale : Colonne 2 : Med. Long extenseur radial du carpe Court extenseur radial du carpe T 1 Coupe axiale
Dorsal Face dorsale : Colonne 2 : Med. Long extenseur radial du carpe Court extenseur radial du carpe T 1 Coupe axiale

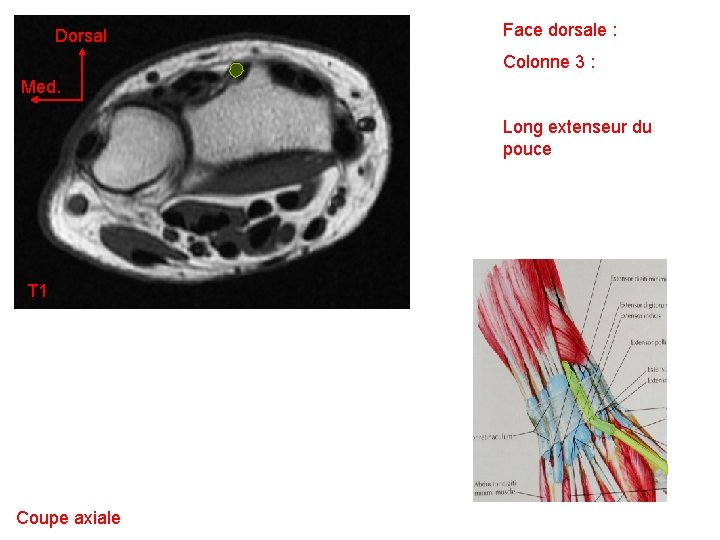

Dorsal Face dorsale : Colonne 3 : Med. Long extenseur du pouce T 1 Coupe axiale
Dorsal Face dorsale : Colonne 3 : Med. Long extenseur du pouce T 1 Coupe axiale
Dorsal Face dorsale : Colonne 4 : Med. Extenseur des doigts Extenseur de l’index T 1 Coupe axiale
Dorsal Face dorsale : Colonne 4 : Med. Extenseur des doigts Extenseur de l’index T 1 Coupe axiale
Dorsal Face dorsale : Colonne 4 : Med. Extenseur des doigts Extenseur de l’index T 1 Coupe axiale
Dorsal Face dorsale : Colonne 1 : Med. Extenseur du V T 1 Coupe axiale
Dorsal Face dorsale : Colonne 1 : Med. Extenseur ulnaire du carpe T 1 Coupe axiale
Dorsal Med. T 1 Coupe axiale
Dorsal Med. Long abducteur du pouce Court extenseur du pouce Long extenseur radial du carpe Court extenseur radial du carpe Long extenseur du pouce T 1 Extenseur des doigts Extenseur de l’index Extenseur du V Extenseur ulnaire du carpe Coupe axiale
Dorsal Med. Long abducteur du pouce Court extenseur du pouce Long extenseur radial du carpe Court extenseur radial du carpe Long extenseur du pouce T 1 Extenseur des doigts Extenseur de l’index Extenseur du V Extenseur ulnaire du carpe Coupe axiale
Dorsal Med. T 1 Coupe axiale
Dorsal Med. T 1 Coupe axiale
Dorsal Med. T 1 Coupe axiale Face palmaire : Les tendons fléchisseurs
Dorsal Med. Fléchisseur profond des doigts T 1 Coupe axiale
Dorsal Med. Fléchisseur profond des doigts T 1 Coupe axiale
Dorsal Med. Fléchisseur superficiel des doigts T 1 Coupe axiale
Dorsal Med. Long fléchisseur du pouce T 1 Coupe axiale
Dorsal Med. Fléchisseur radial du carpe T 1 Coupe axiale
Dorsal Med. Fléchisseur ulnaire du carpe T 1 Coupe axiale
Dorsal Med. Long palmaire T 1 Coupe axiale
Dorsal Med. Fléchisseur profond des doigts Fléchisseur superficiel des doigts Long fléchisseur du pouce Fléchisseur radial du carpe T 1 Coupe axiale Long palmaire Fléchisseur ulnaire du carpe
Dorsal Med. Fléchisseur profond des doigts Fléchisseur superficiel des doigts Long fléchisseur du pouce Fléchisseur radial du carpe T 1 Coupe axiale Long palmaire Fléchisseur ulnaire du carpe
Dorsal Med. T 1 Coupe axiale
Dorsal Med. Carré pronateur T 1 Coupe axiale

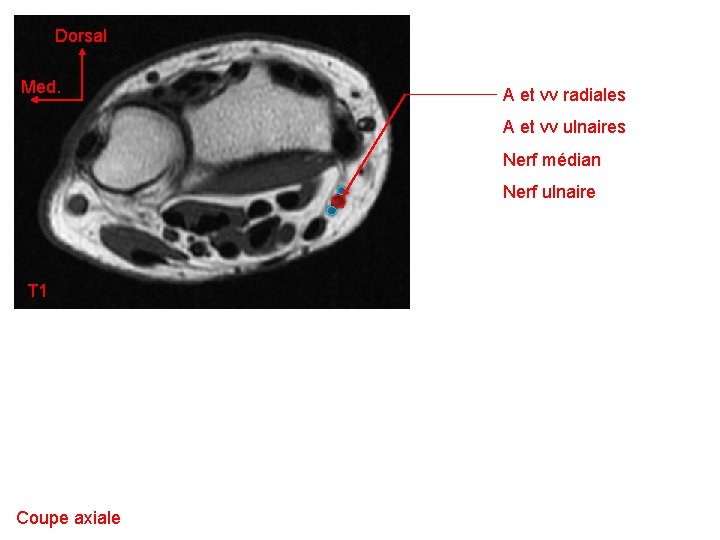

Dorsal Med. A et vv radiales A et vv ulnaires Nerf médian Nerf ulnaire T 1 Coupe axiale
Dorsal Med. A et vv radiales A et vv ulnaires Nerf médian Nerf ulnaire T 1 Coupe axiale
Dorsal Med. A et vv radiales A et vv ulnaires Nerf médian Nerf ulnaire T 1 Coupe axiale
Dorsal Med. A et vv radiales A et vv ulnaires Nerf médian Nerf ulnaire T 1 Coupe axiale
Fléchisseur superficiel Fléchisseur profond Coupe sagittale
Poulies Coupe axiale Coupe sagittale
Fléchisseur superficiel Fléchisseur profond Coupe axiale
Fléchisseur superficiel Fléchisseur profond Coupe axiale
Fléchisseur superficiel Fléchisseur profond Coupe axiale
Fléchisseur superficiel Fléchisseur profond Coupe axiale
