Radio MOE Gerard Tel Voor het Radio Caf
- Slides: 45
Radio MOE? ? Gerard Tel Voor het Radio. Café, 3 nov 2015
Samenvatting Radio-MOE De lezing behandelt radio’s uit Midden en Oost Europa. Waarin verschillen die van Westerse modellen? De belangrijkste fabrikanten zijn Tesla en VEF. Uit diverse landen zijn toestellen meegebracht, die je uiteraard mag beluisteren en zelf uitproberen. Een lezing met DIEPTE, maar misschien anders dan je verwacht!
Inleiding: Gerard en MOE • Ooit Russisch geleerd • Leuk om naar MOE te reizen – 12 x SK, 14 x CZ, 5 x HU – 4 x PL, 3 x UA, 2 x RU – Alb, Slo, Cuba, Bel • Opbouw na communisme • Optimisme over Europese samenwerking • Open mensen, goedkoop, lekker weer

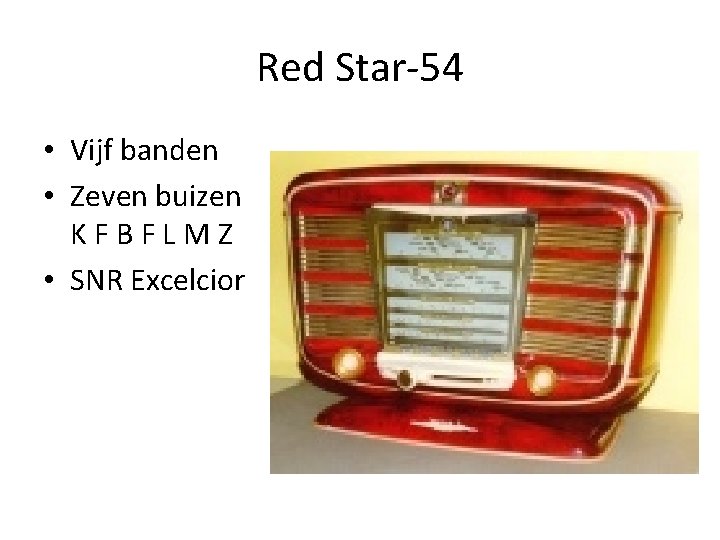

Red Star-54 • Vijf banden • Zeven buizen KFBFLMZ • SNR Excelcior
Onderwerpen voor vanavond • Tesla Buizenradio’s • Versterken met mengbuis (2 x ECH) • MG zender Banska Bystrica PAUZE • Transistors: Zakradiootjes • De VEF serie KG radio’s • Meetgerei
Loopt men “daar” achter? • • Sigma Rekord 1938 TRF, eenkringer. Ontvangt vrij slecht LG MG KG
De bekendste Tesla? ? • • Talisman 306 LG MG KG 1949 -58 Miljoen 2 x UCH 21 305/7/8 Nog veel!
Tesla: TEchnika SLAboproudá • • Opgericht 1921 Elektra, band Philips? ? Genationaliseerd in 1946, Tesla (Nikola? ) Monopolie in Cz/Sk tot 1989 Produceerde voor heel MOE Componenten, R/TV, Medische apparaten Weinig innovatief/concurrerend Na 1989 ontmanteld, oa. JJ
Rytmus Bluetooth • Rytmus 1948 • L/M/K, U • Knop/schaal
Tesla Romance, 1949 • 2 x EF 22, AZ 11, EM 11 • Souvenir 2013 • (Philips schaal, nep)
The Four Tube Circuit • • Dubbel gebruik van mengbuis, spaart 1 buis 2 x. ECH 21/EBL 21/AZ 1 of 2 x. UCH 21/UBL 21/UY 1 Philips 1941, 203 U, 208 U, Klaagmuur High end: Siera 223, ‘ 49, 5 banden, 6 buis, pp. • Na 1950 niet meer • Rimlock ECH 41
Four Tube in MOE • Talisman 305/6/7/8, 1949 -1958, UCH 21 • Orion Velence, 1959, 2 x. ECH 81/EBL 21/EZ 80 • Sonatina 6175, PL 1959: UCH 21, L M 1 M 2 K
Banska Bystrica • Staat op radioschalen • Gastcolleges 2008 • Zender nonactief sinds 2005 • Bewaakt terrein
Op het terrein

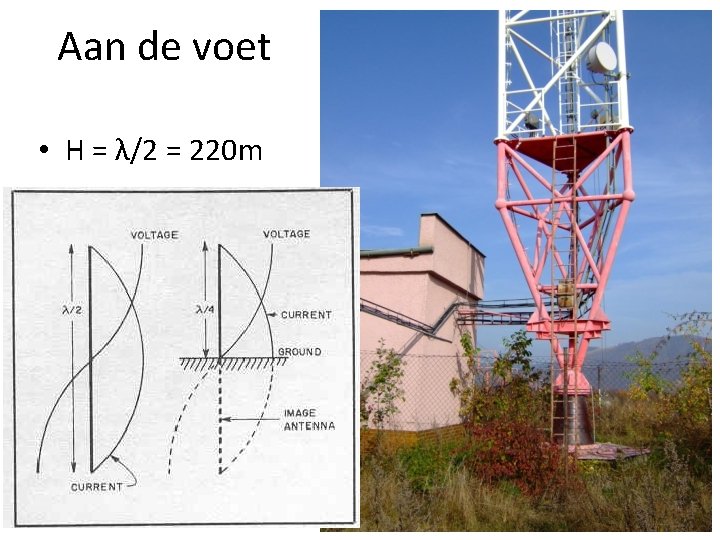

Aan de voet • H = λ/2 = 220 m
Hoe weet je λ?

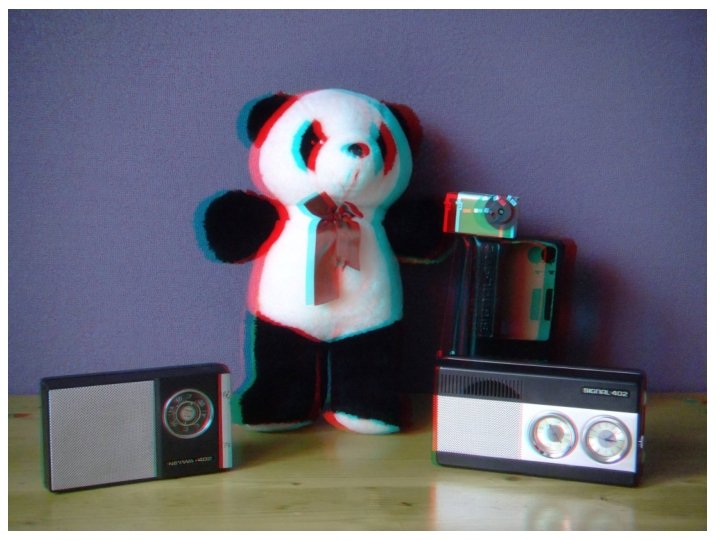

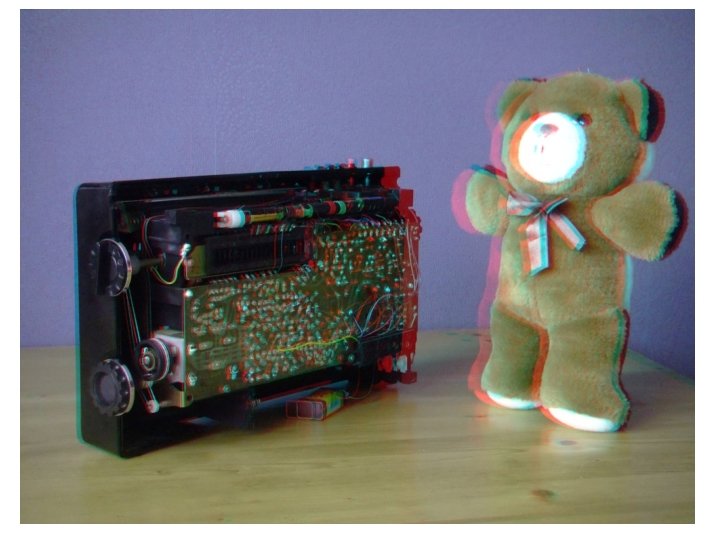

Nu 3 D foto’s • Brilletje • Half-tone anaglyph • Als je ‘t niet ziet gewoon afzetten • Zendmast met struiken
Bakeliet of. . .

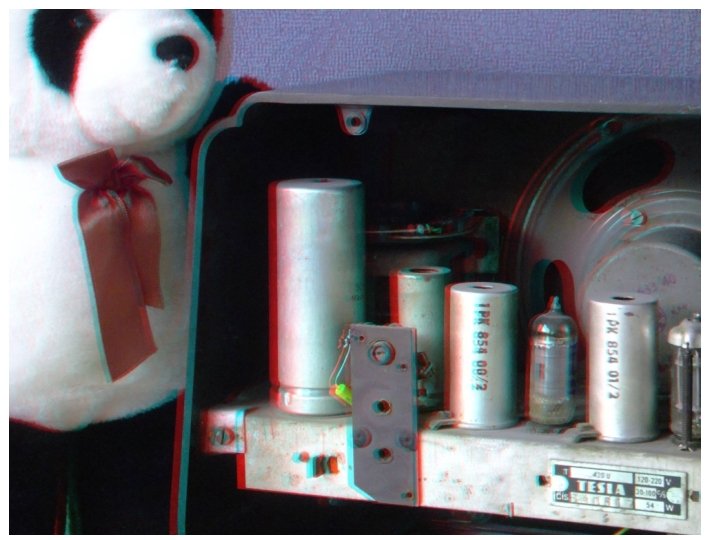

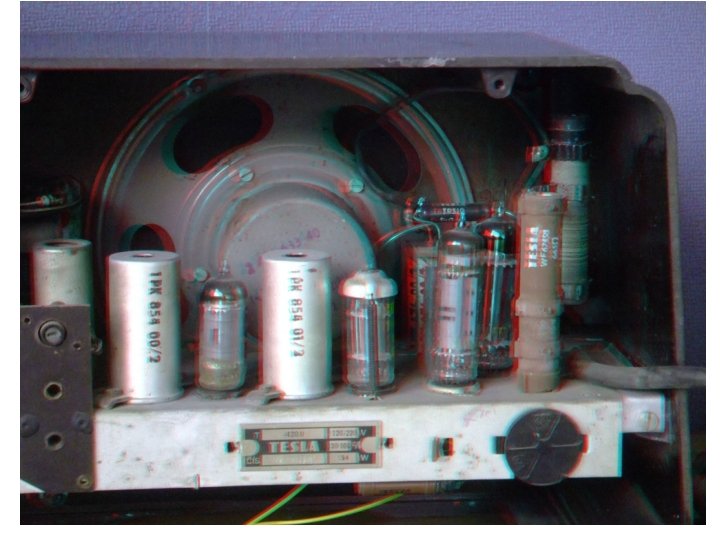

De Tesla 420 U e. a. • Draaicondensator met vertikale as? ? • U toestel, gloeistroom 150 m. A (H-buizen) • Buizen 12 H 31, 12 F 31, 12 BC 32, 35 L 31, 35 Y 31 – Begint met spanning als Amerikaans systeem – Letters geven systeem • Minor Duo: 1 H 33, 1 F 33, 1 AF 33, 1 L 33 • NB 33 m. A!!
PAUZE 15 min
Albanese radio • • • URT ~1977 MG / KG 7 Tr 2 Di Batt 4 x C Milcov (Roe)
“Russische” zakradiootjes • MW/LG, meestal zwart • Niet zoveel variatie qua techniek • Komen niet uit Rusland maar Letland! – VEF: Valst Elektrotehniska Fabrika – RRR: Rigas Radio Rupnica
Kenmerken • Leren hoesje (datumstempel!) • Antenne-aansluiting • Prijs ingegoten
FM • Sokol 308, ca 1976 • 66 -74 MHz: OIRT FM • Presets: schuifjes
OIRT FM • • 65, 8 – 74 MHz Propagatie als KG: groter bereik Stereo (subcarrier at 31. 25 k. Hz) EU landen gaan om (HU 2007, DDR altijd 87 -. . ) • Kipo 380

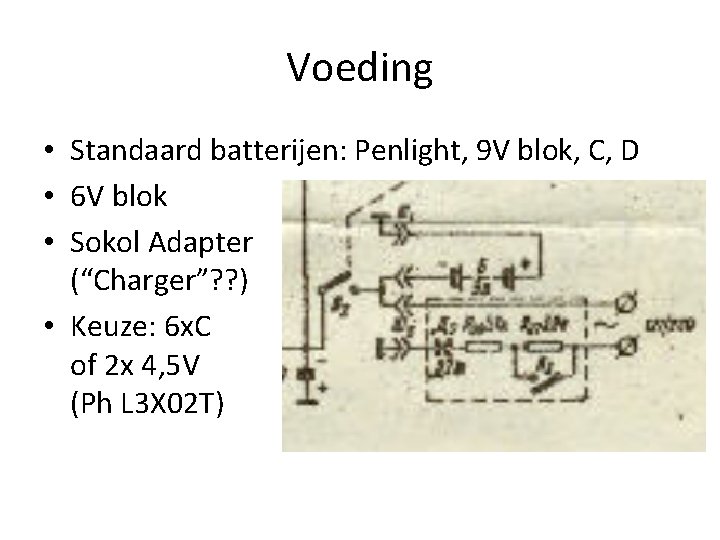

Voeding • Standaard batterijen: Penlight, 9 V blok, C, D • 6 V blok • Sokol Adapter (“Charger”? ? ) • Keuze: 6 x. C of 2 x 4, 5 V (Ph L 3 X 02 T)

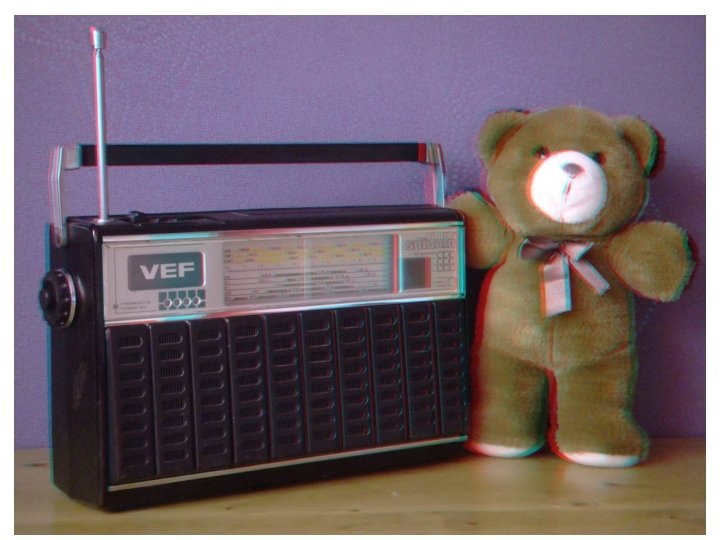

VEF Spidola • Multiband portable met bandcarousel • LG, MG, 5/6 x KG • 10 (later 12) transistors • Introductie 1960 • Spidola (MPM 60), Spidola 10, VEF 12, VEF 204, VEF 206, Spidola 232 • Cuba 1989: VEF 206

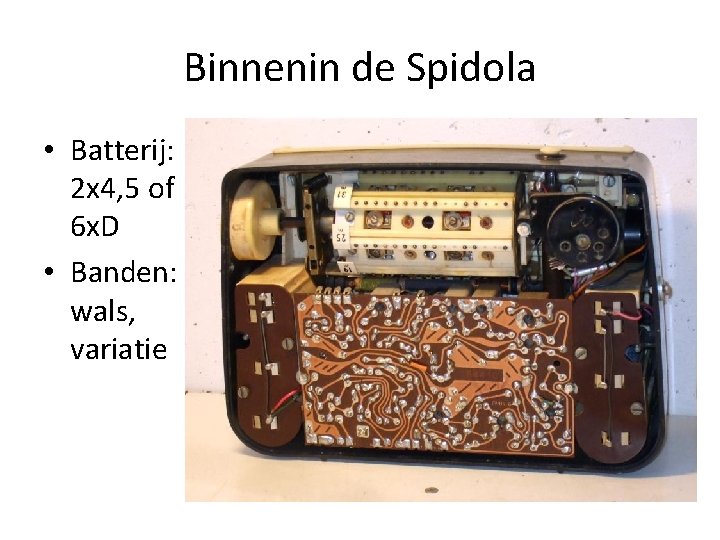

Binnenin de Spidola • Batterij: 2 x 4, 5 of 6 x. D • Banden: wals, variatie

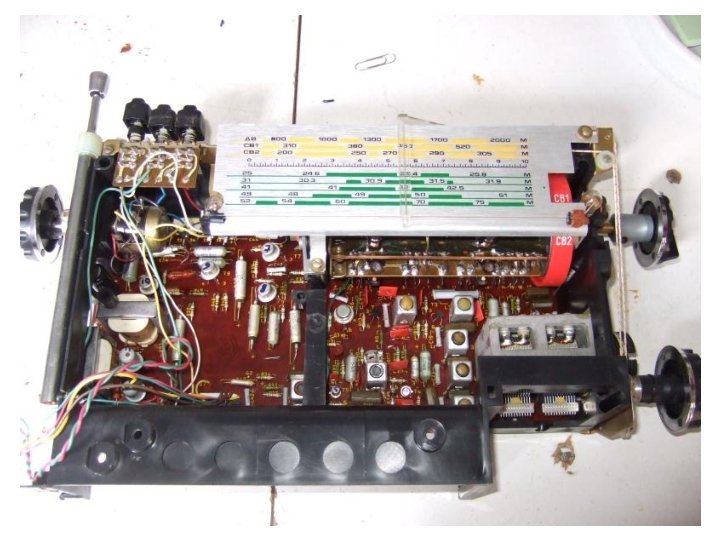

De VEF 206 (Vega)
Meetapparaten • Goedkope alternatieven jaren zeventig • Multimeters, Scopes • Verhaal: Dumppartijen als betaling voor export naar Oost-Europa
Tse 4315 • • Combinatie-instrument in stalen kist 50 u. A/V V/A/Ω C: 220 V!!

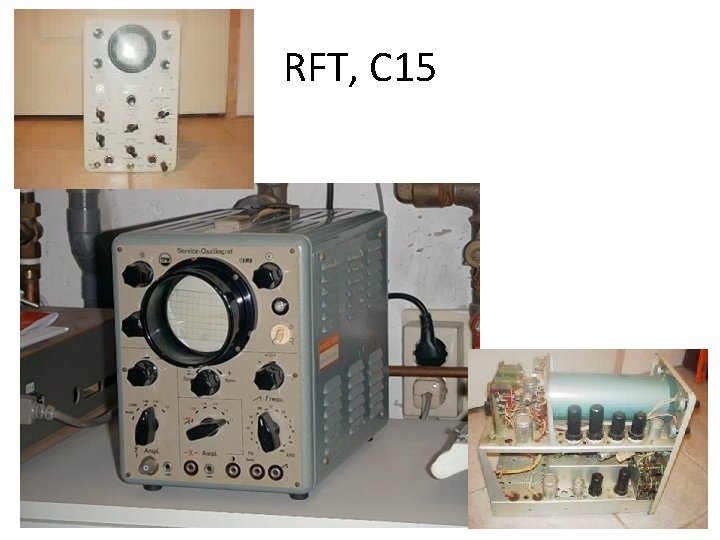

RFT, C 15
Conclusie • Kwaliteit niet per se slecht • Weinig innovatief, weinig variatie
Meenemen voor MOE lezing • • Orion Velence Tesla 420 Stereobrillen BAM+voltmeter Spidola 1 en 232 Rossia 303 Olimpik 402 Signal 402 • • • Stickie met ppt URT Iliria Kipo 380 Etude 603 Berlijns brokje Verdeelsnoer geaard naar ongeaard
