Radar Systems Analysis Design using MATLAB 2012 01

Radar Systems Analysis & Design using MATLAB 2012. 01. 10 전자파 연구실

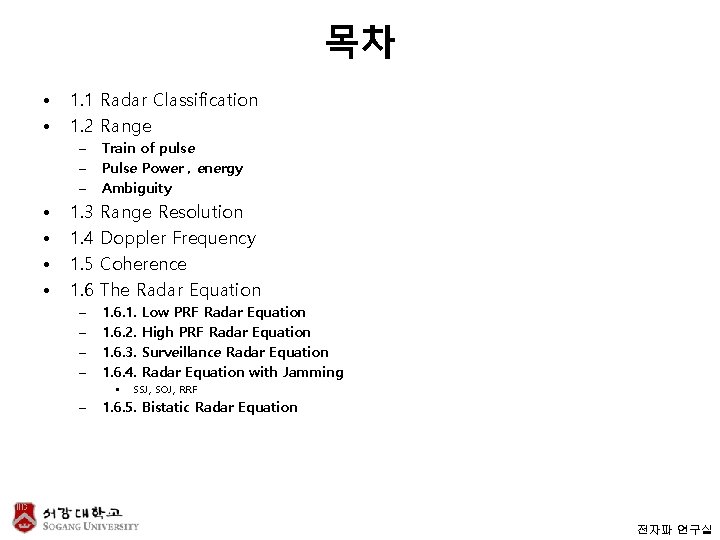

목차 • • 1. 1 Radar Classification 1. 2 Range – – – • • 1. 3 1. 4 1. 5 1. 6 – – Train of pulse Power , energy Ambiguity Range Resolution Doppler Frequency Coherence The Radar Equation 1. 6. 1. 1. 6. 2. 1. 6. 3. 1. 6. 4. § – Low PRF Radar Equation High PRF Radar Equation Surveillance Radar Equation with Jamming SSJ, SOJ, RRF 1. 6. 5. Bistatic Radar Equation 전자파 연구실

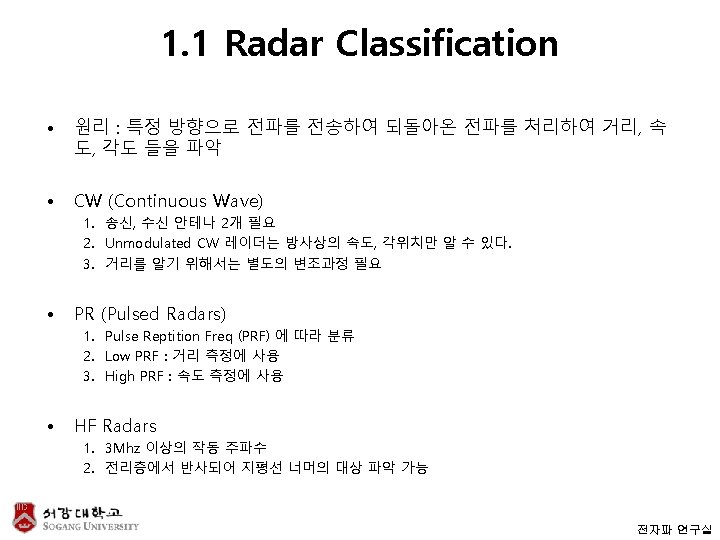

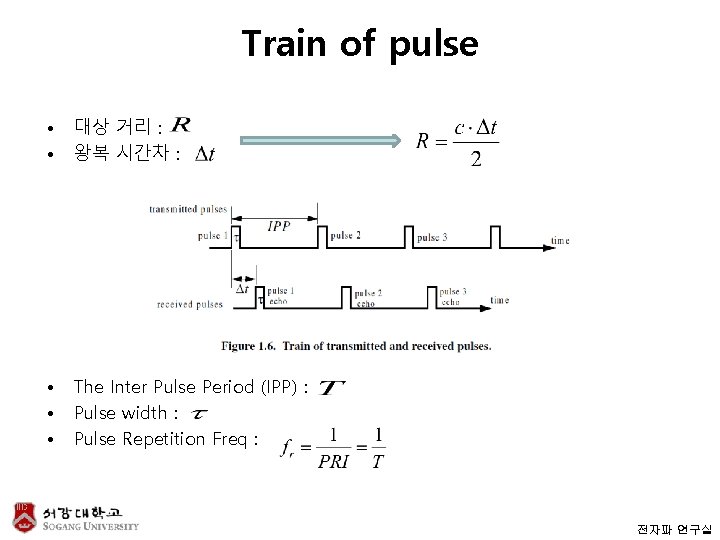

Train of pulse • • 대상 거리 : 왕복 시간차 : • • • The Inter Pulse Period (IPP) : Pulse width : Pulse Repetition Freq : 전자파 연구실

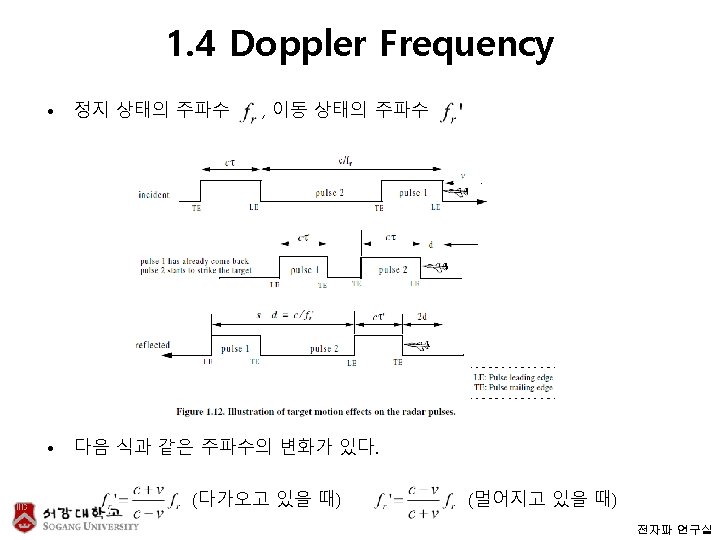

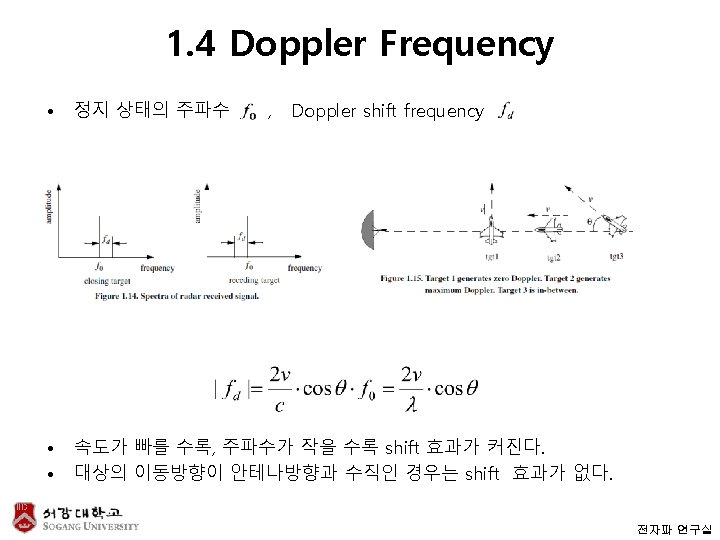

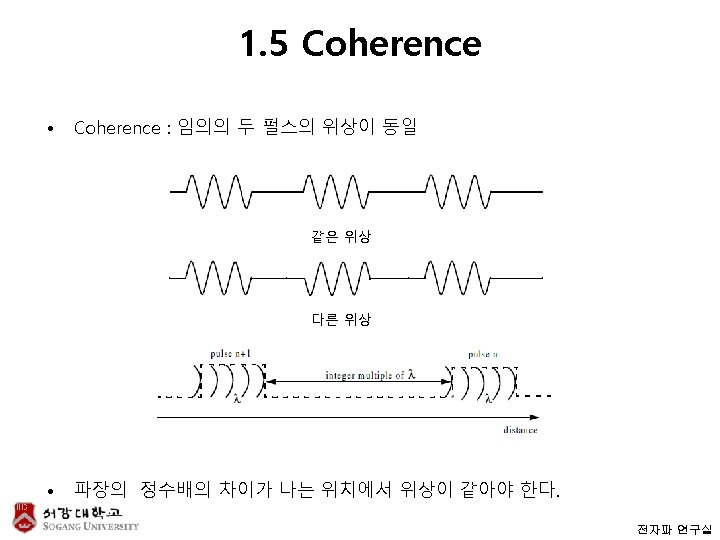

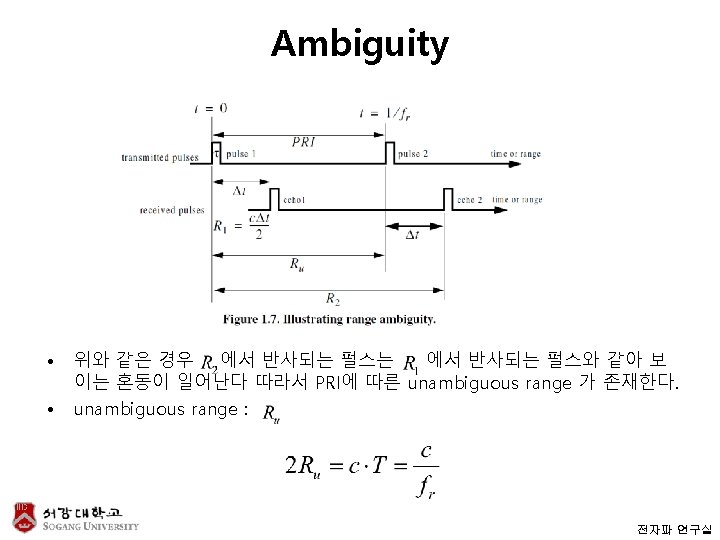

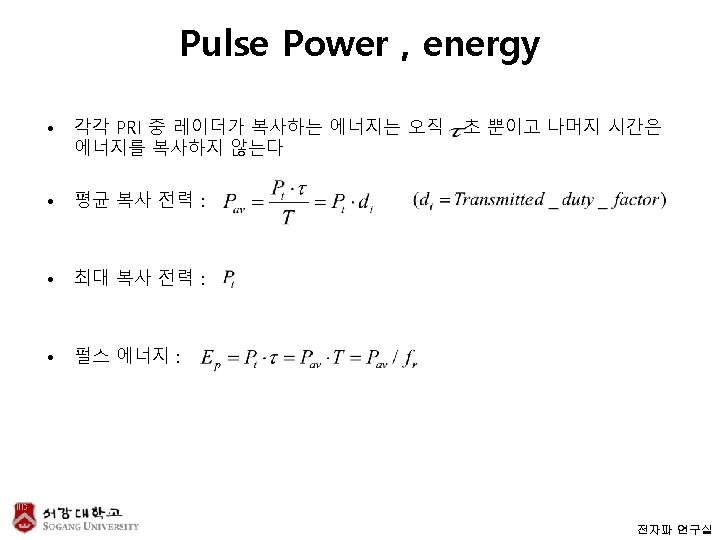

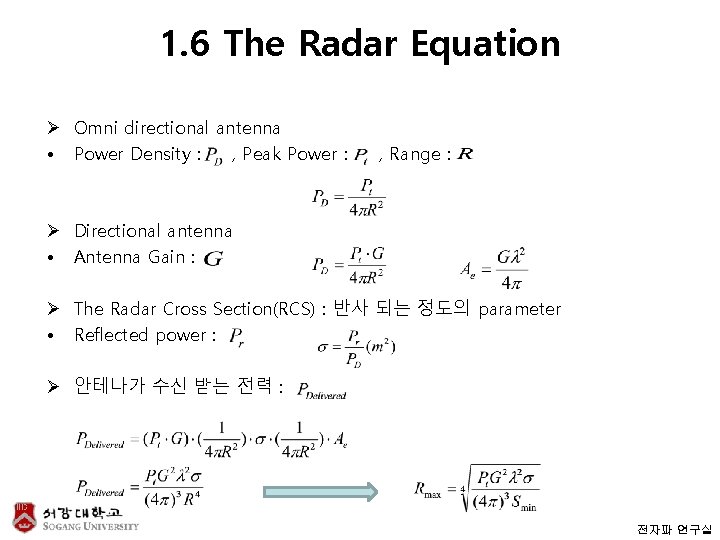

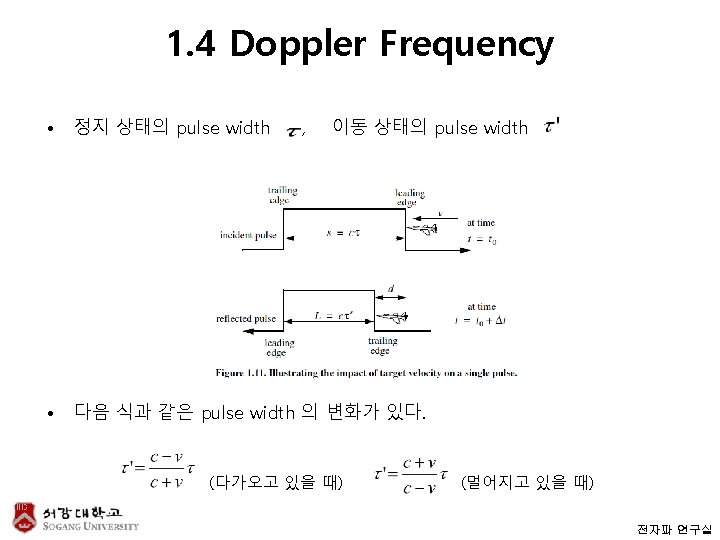

1. 6 The Radar Equation Ø Omni directional antenna • Power Density : , Peak Power : , Range : Ø Directional antenna • Antenna Gain : Ø The Radar Cross Section(RCS) : 반사 되는 정도의 parameter • Reflected power : Ø 안테나가 수신 받는 전력 : 전자파 연구실

1. 6 The Radar Equation Ø Noise Power Ø Noise Figure Ø Minimum detectable power Ø Noise 와 안테나 손실 L을 감안한 최대 인식거리 Ø 거리에 따른 SNR 전자파 연구실

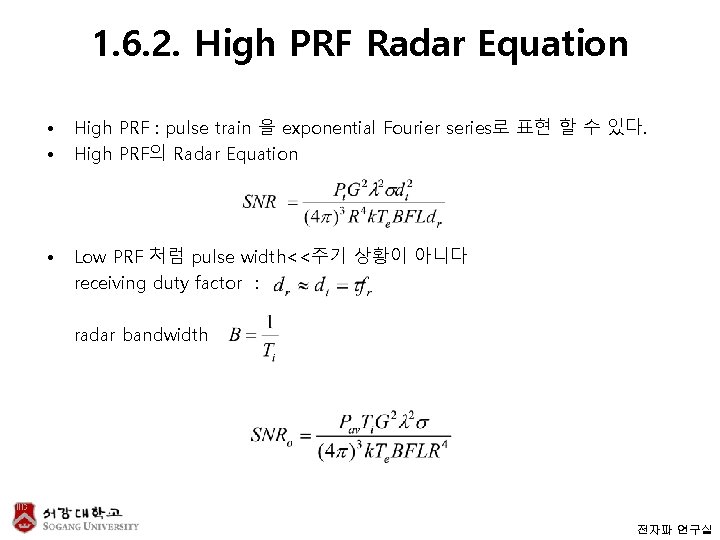

1. 6. 2. High PRF Radar Equation • • High PRF : pulse train 을 exponential Fourier series로 표현 할 수 있다. High PRF의 Radar Equation • Low PRF 처럼 pulse width<<주기 상황이 아니다 receiving duty factor : radar bandwidth 전자파 연구실

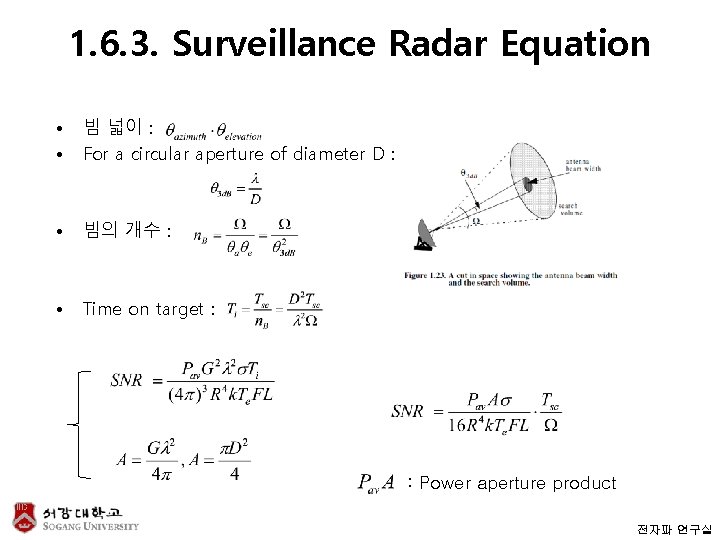

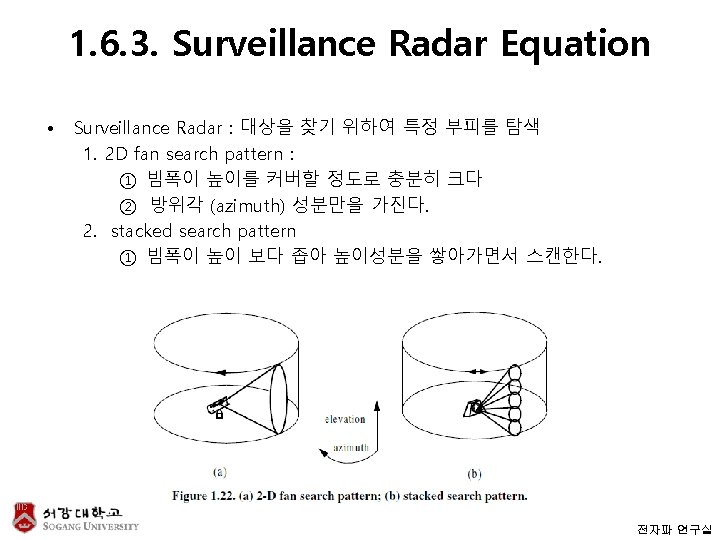

1. 6. 3. Surveillance Radar Equation • • 빔 넓이 : For a circular aperture of diameter D : • 빔의 개수 : • Time on target : : Power aperture product 전자파 연구실

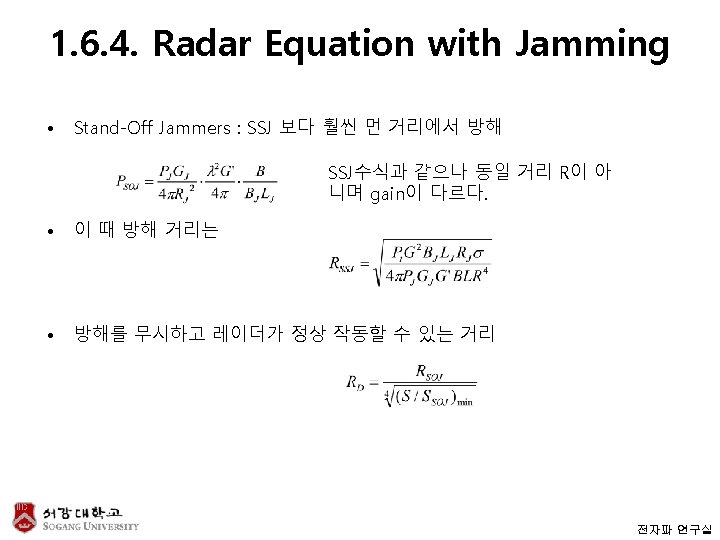

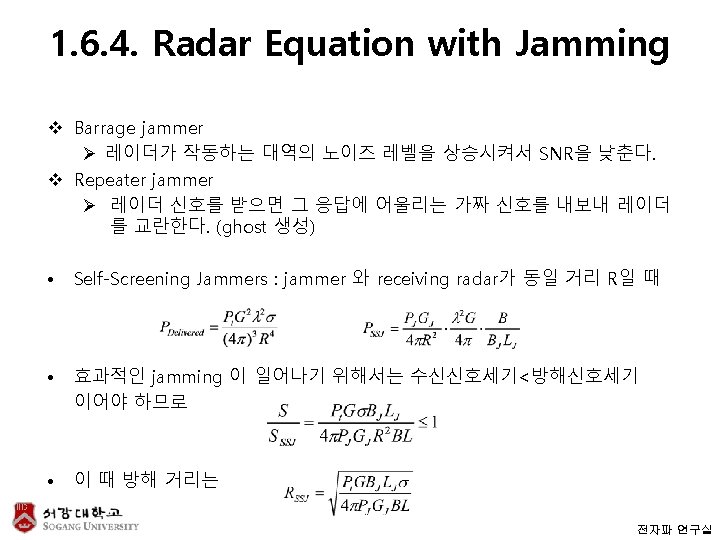

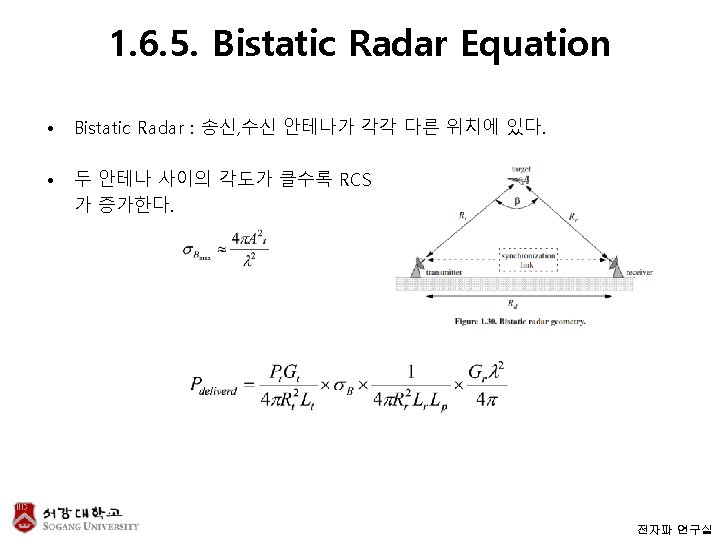

1. 6. 4. Radar Equation with Jamming • Range Reduction Factor : jamming 에 따른 탐지 거리 감쇄의 정도. • Jamming power : • Jamming 이 있을때 SNR : • Jamming 이 있음에 따라 발생하는 감쇄비 : • 전자파 연구실
