Radar i meteorološke fronte Bojan Lipovscak DHMZ svibanj 2015. 1

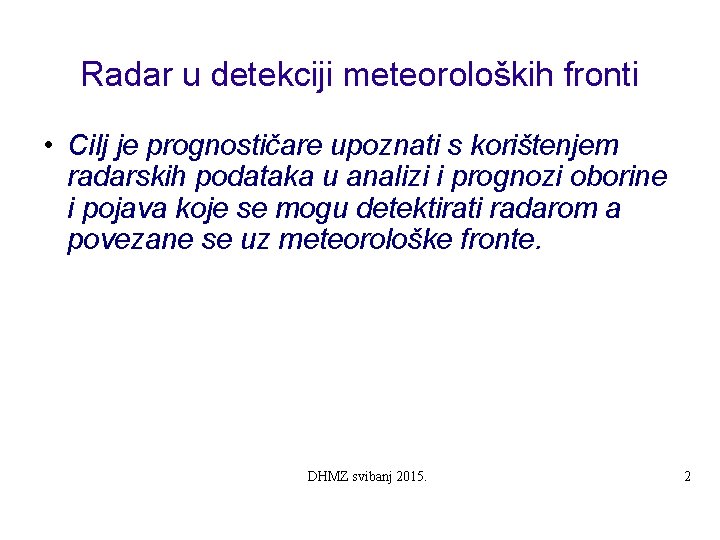

Radar u detekciji meteoroloških fronti • Cilj je prognostičare upoznati s korištenjem radarskih podataka u analizi i prognozi oborine i pojava koje se mogu detektirati radarom a povezane se uz meteorološke fronte. DHMZ svibanj 2015. 2

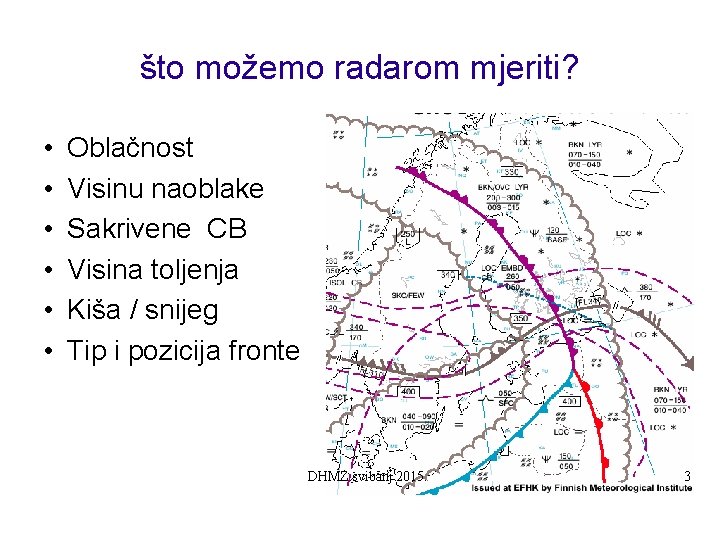

što možemo radarom mjeriti? • • • Oblačnost Visinu naoblake Sakrivene CB Visina toljenja Kiša / snijeg Tip i pozicija fronte DHMZ svibanj 2015. 3

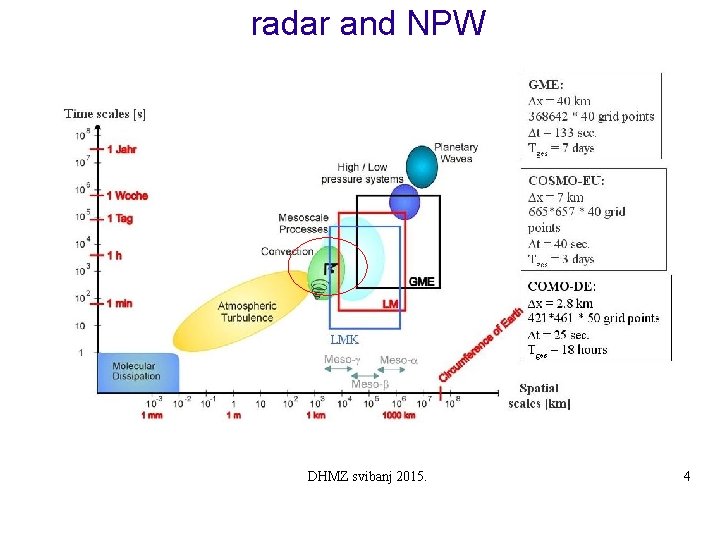

radar and NPW DHMZ svibanj 2015. 4

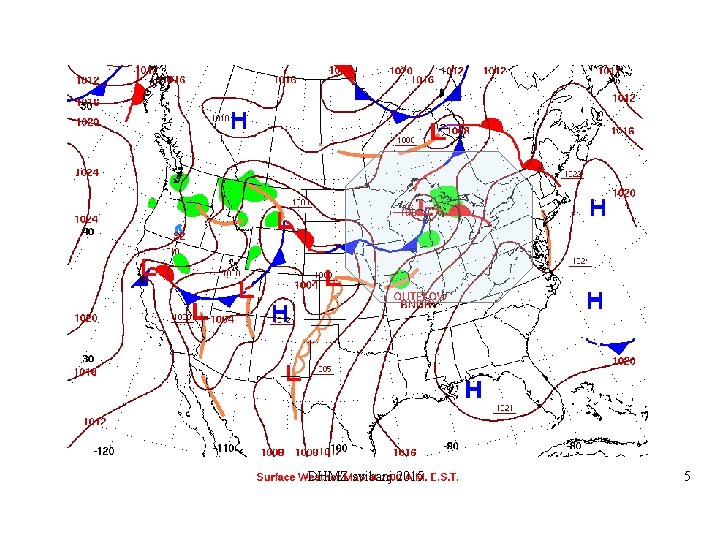

DHMZ svibanj 2015. 5

DHMZ svibanj 2015. 6

DHMZ svibanj 2015. 7

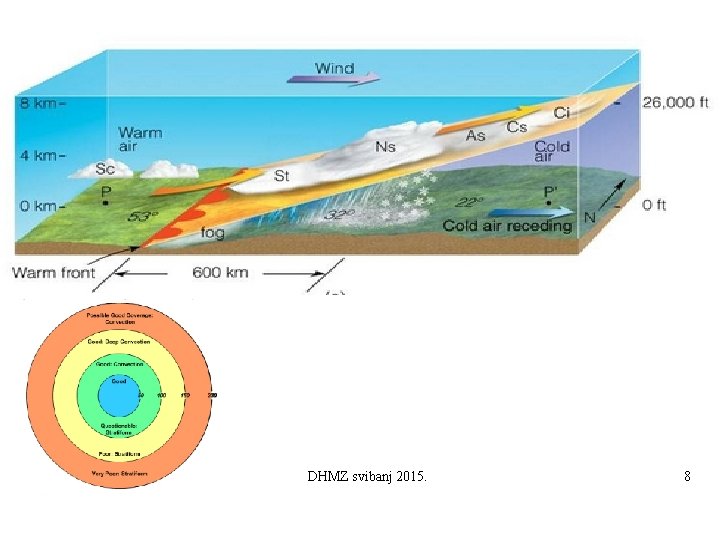

DHMZ svibanj 2015. 8

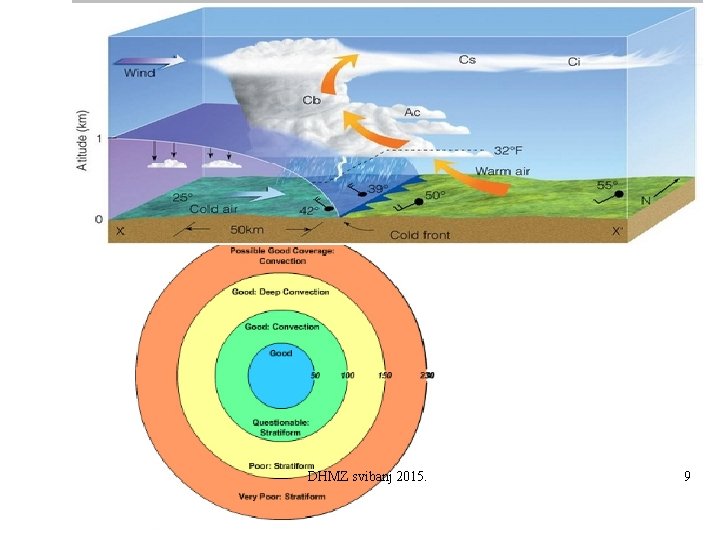

DHMZ svibanj 2015. 9

DHMZ svibanj 2015. 10

Topla i hladna fronta i model ciklone DHMZ svibanj 2015. 11

DHMZ svibanj 2015. 12

Nagib: 1: 150. Oblaci: Prvo visoka naoblaka pa debljanje i spuštanje približavanjem fronte. Vrijeme: Kiša i do 200– 400 km ispred fronte, pojacava prolazom fronte pa prestaje. Linije oborine u toplom sektoru. DHMZ svibanj 2015. 13

~60 km Topla fronta i Ninbostratus: Formiranje oborine ledeni kristali u Cs pa virga i snijeg iznad razine 0° C. DHMZ svibanj 2015. 14

DHMZ svibanj 2015. 15

Zašto reflektivnost raste prema dolje u oblaku i ovdije prema zapadu? Topliji zrak pahulje DHMZvelike svibanj 2015. Photos snowflakes. com 16

diagram visine i vremena vjetar i reflektivnost DHMZ svibanj 2015. 17

Problemi topla fronta i radar • oborine ne doseže do tla • podcijenjena ukupna količina oborine • Vertikalni profil reflektivnosti uzrokuje probleme s određivanjem udaljenosti • Bright band (svjetla nit) DHMZ svibanj 2015. 18

6 sati RR • linije oborine DHMZ svibanj 2015. 19

nadstrešnica oborine ispred fronte No radar data DHMZ svibanj 2015. Radar composite colors and more met. Data in Nin. Jo DWD. Note the warm font rain and cold front shower band rear shower cells. 20

bright band * - na 0° C snijeg se topi izvana prema unutra i pokriva slojem vode – nepravili oblici - kiša 7, 5 d. B > snijeg - brzina padanja kapi kiše > brzine padanja snijega *svjetla nit by Bojan DHMZ svibanj 2015. 21

d. Bz DHMZ svibanj 2015. 22

svijetla nit lukovi i krugovi na radarskoj slici Cappi H 0 -H 1 H 1 -H 2 H 2 -H 3 snow Radar „Arcs“ from crossing of higher echo layer BB and BBand Model height of 0°: 1074 m DHMZ svibanj 2015. 23 Accumulation 1 h

Za detekciju tople fronte potreban je radarski kompozit DHMZ svibanj 2015. 24

DHMZ svibanj 2015. 25

hladna fronta DHMZ svibanj 2015. 26

Hladna fronta Ana i Kata fronta • Vertikalni presijek ljeto / zima • Doppler brzine • Oborina • DHMZ svibanj 2015. 27

DHMZ svibanj 2015. 28

Nagib : 1: 70. Oblaci: cumulonimbusi prvenstveno oblaci vertikalnog razvoja. Convectivna naoblaka i iza fronte DHMZ svibanj 2015. Vrijeme : Uski pojas oborine oko površinske fronte, jaka kiša, tuča, udari vjetra, 29 sijevanje.

The cold air moves rapidly against warm air, creating convergence within the baroclinic zone between the two airmasses Convergence forces the warm, moist air to ascend along the frontal surface. The developing cloud band is inclined rearward with height. The main zone of cloudiness and precipitation is located behind the surface front. DHMZ svibanj 2015. 30

The ascent of warm air is restricted by dry descending air originating from behind the front and, consequently, dissipating the higher clouds. The main zones of cloudiness and precipitation appear in front of the surface front. DHMZ svibanj 2015. 31

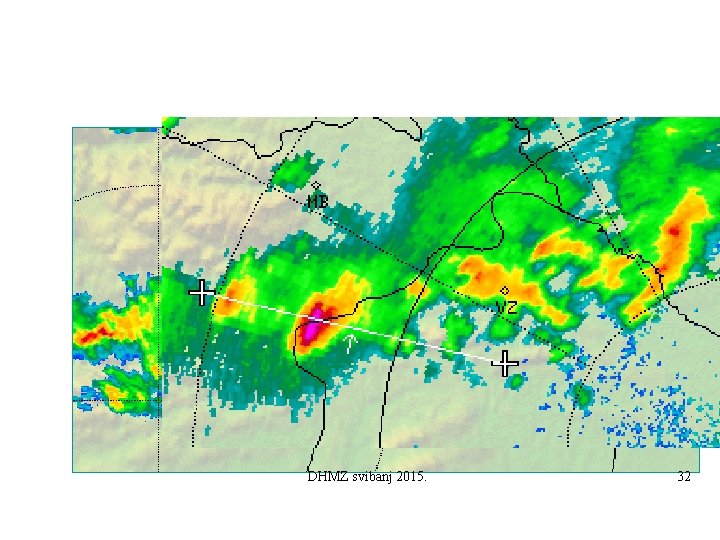

DHMZ svibanj 2015. 32

13. 02. 2008. DHMZ svibanj 2015. 33

Wertical cross section Jun DHMZ svibanj 2015. 34

Wertical cross section October DHMZ svibanj 2015. 35

• Radarski odrazi hladne fronte prikazuju skup čelija u različitim fazama razvoja. DHMZ svibanj 2015. 36

DHMZ svibanj 2015. 37

Doppler vjetar DHMZ svibanj 2015. 38

24. 06. 2008. MAX REFLECTIVITY, DOPPLER VIND DHMZ svibanj 2015. 39

DHMZ svibanj 2015. 40

DHMZ svibanj 2015. 41

DHMZ svibanj 2015. 42

• Malo literature • Radar for Meteorologists R. E. Rinehart • EUMETNET OPERA http: //www. comet. ucar. edu/ https: //www 2. metoffice. gov. uk/radarhub/ DHMZ svibanj 2015. 43
