R D S adio ata ystem Semin PGC

R D S adio ata ystem Seminář: PGC 3 Rok: 2008 Vypracoval: Jan Glaser Vedoucí semináře: RNDr. Tomáš Vaníček, Ph. D

RDS = Radio Data System určen k přenosu doplňkových informací (VKV FM) Předchůdce: ARI (19 k. Hz)

RDS Základní funkce Přenos dat určených k: Identifikaci přijímaného okruhu (PS) Automatickému přelaďování (AF) Přenosu krátkých textových zpráv (RT) Dopravnímu hlášení (TP) a (TA) Radiový paging (RP)

RDS Přenos dat Rychlost : 1187, 5 bit/s ± 0, 125 bit/s Šířka pásma přenosu: 57 k. Hz ± 2, 4 k. Hz • Dvoufázová modulace (PSK)

RDS Rozdělení: PI + PS (nezbytně nutné informace) AF + TP + TA + DI (informace požadovány od systému) zbylé informace

RDS 1. skupina informací PI (Program identification) 16 -ti bitový kód 1 -4 identifikace státu 5 -8 oblast pokrytí 9 -16 referenční číslo programu Kód je potřebný pro AF PS (Program service) • Název programu určený pro zobrazení na display • 64 bitů tj. 8 alfanumerických znaků

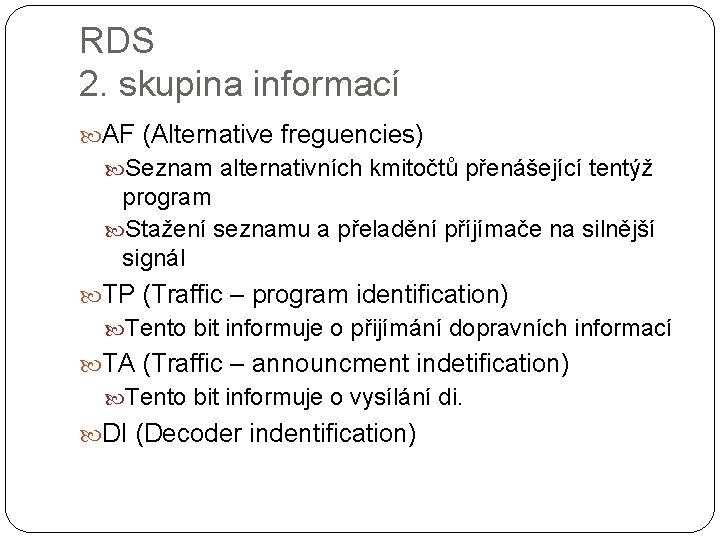

RDS 2. skupina informací AF (Alternative freguencies) Seznam alternativních kmitočtů přenášející tentýž program Stažení seznamu a přeladění příjímače na silnější signál TP (Traffic – program identification) Tento bit informuje o přijímání dopravních informací TA (Traffic – announcment indetification) Tento bit informuje o vysílání di. DI (Decoder indentification)

RDS Zbývají informace M/S (music/speech switch) Bit – hudba/řeč PTY (program type) Identifikační číslo určující žánr programu
