Questão 1: Um cilindro de peso P=250 N é sustentado por dois cabos, AC e BC, que estão atados no topo de dois postes verticais. Uma força horizontal F, perpendicular ao plano que contém os postes, mantém o cilindro na posição ilustrada. Determine: (A) a intensidade de F; (B) a tração em cada cabo.

Questão 2: Dois cabos estão atados em A e B, no ponto C é aplicado uma carga de 1000 N na massa de 35 Kg. Determine as trações em AC e BC.

Questão 3: Um objeto de 15 kg é colocado na posição A de um suporte em “L” conforme é mostrado na figura, estando preso por parafusos em B e C. Substitua por um sistema (força-binário) equivalente , aplicado em C.

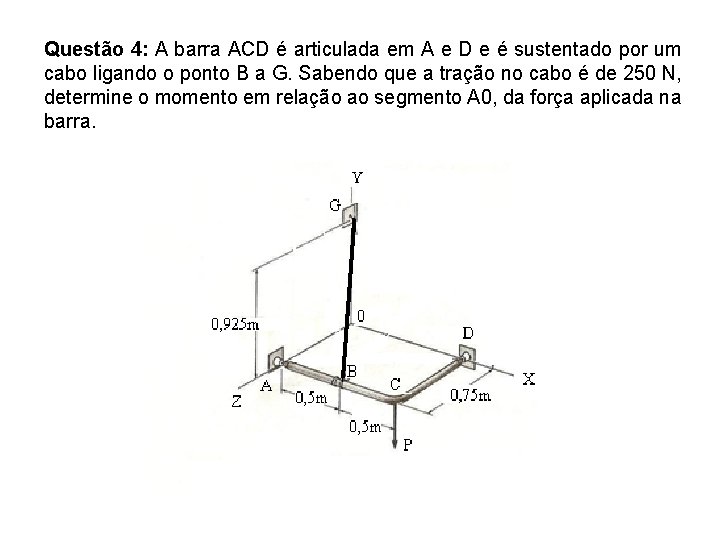

Questão 4: A barra ACD é articulada em A e D e é sustentado por um cabo ligando o ponto B a G. Sabendo que a tração no cabo é de 250 N, determine o momento em relação ao segmento A 0, da força aplicada na barra.

Questão 5: Em um suporte em forma de “T” é aplicada uma carga de 200 N. Determine as reações em A e C.

Questão 6: Uma força de 11, 6 k. N é aplicada ao ponto “D” do suporte de ferro fundido da figura. Substitua a força por um sistema (força-binário) equivalente no centro “A” da seção da base.

Questão 7: Três cabos estão presos no ponto “D”, que fica 225 mm abaixo do plano do suporte ABC. Determine a tração em cada cabo quando um cilindro de 300 N é preso ao ponto “D”, como está ilustrado.
