Quest v Ranger v Replicator VMUG Madrid Patrick

Quest v. Ranger / v. Replicator VMUG Madrid Patrick Delannoy SE Consultant © 2010 Quest Software, Inc. ALL RIGHTS RESERVED

El nuevo v. Ranger / v. Replicator 5 • Convergencia, implementación de un sólo producto para las capacidades de v. Ranger y v. Replicator – – • • • Una única licencia Una consola de administración Un sólo despliegue Licenciamiento flexible con opciones para backup y/o replicación Native, full catalog implementation Fibre Restore Linux FLR NFS, FTP support Encriptación para la replicación 3

Más rápido ü Menos datos = Trabajos más rápidos – Ignora datos borrados, datos inactivos y espacios en blanco. – Procesos en paralelo con Smart Backup Manager – Procese múltiples backups y restores simultáneamente – Más de 20 trabajos simultaneos para maximizar la inversión en hardware. – Controle el throughput a través del hardware ü Minimiza el impacto en LAN – Fibre Channel SAN backup y restore 4

Escalable ü Enterprise, arquitectura Direct-to-Target – Escalable a través de múltiples servidores Vmware ü Extensible – Quest Recovery Manager for Exchange para recuperación granular de objetos E-mail – Restaura Inboxes, E-mails individuales con/sin adjuntos 5

Cataloging: El camino fácil e inteligente ü Perfecto – Se instala automáticamente con v. Ranger. Y nada más !! ü Encuéntralo rápido, obténlo rápidamente – Intuitivo: Busqueda por palabras clave – Integral: Filtra por VMs, hosts, puntos de guardado y fechas – Rápido: Con un “click” restaure directamente desde los resultados obtenidos 6

EXTRAS: Las pequeñas cosas cuentan ! ü #1: Más soporte – Linux File Level Restore: Restaura ficheros individuales ahora en Linux VMs ü #2: Restores más rápidos – y más inteligentes – Restores más rápidos, fuera de red usando Fibre Channel ü #3: NAS? – NFS targets ü #4: Backup donde lo necesites – Quieres FTP? Usa tus credenciales para transmisiones seguras ü #5: Manténlo seguro – Encripta los backups y ahora también las tareas de replicación. 7

¿Cómo funciona? v. Ranger © 2010 Quest Software, Inc. ALL RIGHTS RESERVED

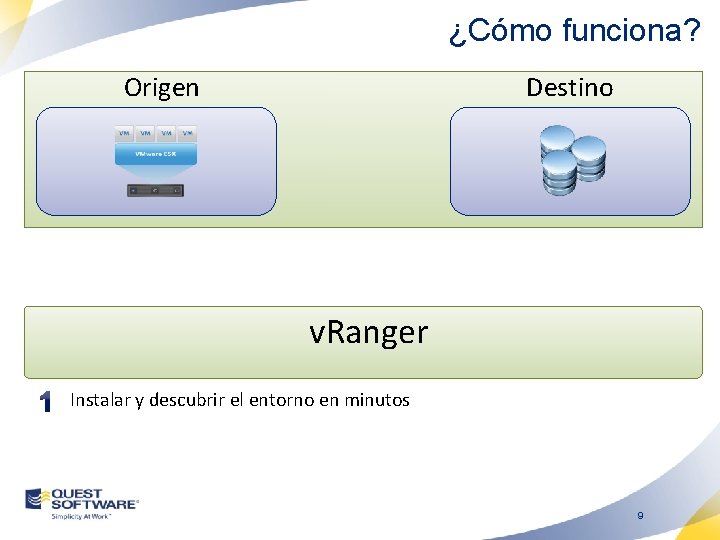

¿Cómo funciona? Origen Destino v. Ranger Instalar y descubrir el entorno en minutos 9

¿Cómo funciona? Origen Direct To Target Destino Backup Jobs v. Ranger Instalar y descubrir el entorno en minutos El Origen transmite las imágenes a los DESTINOS sin Proxy “Direct To Target”. 10

¿Cómo funciona? Origen Direct To Target Destino Backup Restore Jobs v. Ranger Instalar y descubrir el entorno en minutos El Origen transmite las imágenes a los DESTINOS sin Proxy “Direct To Target”. Origen y v. Ranger restauran directamente desde el DESTINO. 11

¿Cómo funciona? Origen Destino Direct To Target Backup Restore Jobs v. Ranger Beneficios del “Direct to Target” : - Shorter Windows: sin proxy; sin cuellos de botella. - Shorter Windows: Backups paralelos en Origen simple y múltiple. - Flexible: administración inteligente de los jobs en los orígenes. 12

¿Cómo funciona? Ventana de Backup más cortas: Backups paralelos • v. Ranger provee: – Backup simultáneo en cada Host. – Backup simutáneo en múltiples Hosts. ESX(i) 1 Binary Runtime Destino Repositorio Send 100 % Binary Runtime Send 100 % Connection Mgmt Threaded Access Send Connection Mgmt Threaded Access ESX(i) 2 100 % 13

¿Cómo funciona? ü v. Ranger soporta dos tipos de modelos: Tipo Origen Usado para Hypervisor Console “Network” Se ejecutan las tareas B/R directamente desde el host hipervisor. LAN-Free Ejecutar tareas B/R tipos LAN-Free BR a través de FC usando “v. Storage APIs”. Se usa “Binary Injection” para instalar el agente en la consola del ESX. Desplegado en Consola Hipervisor Runtime Host físico Windows Dinámicamente se instala el agente en esl sistema de origen. 14

Change Block Tracking (CBT) Active Block Mapping (ABM) © 2010 Quest Software, Inc. ALL RIGHTS RESERVED

Image-Based Backup: Actividades que impactan al rendimiento ü Escaneo: Identificar que bloques forman parte del backup ü Lectura: Tiempo a invertir para leer los bloques ü Escritura: Tiempo a invertir para transferir los bloques y escribirlos en el repositorio 0 0 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 16

Fulls: Sin CBT o ABM ü Todos los bloques deben ser escaneados y leídos ü Los bloques “zero” y los no asignados son leidos como “zeros” ü El motor de v. Ranger borra todos los espacios en blanco en la escritura Escanear y leer 0 0 Escribir 0 0 0 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 17

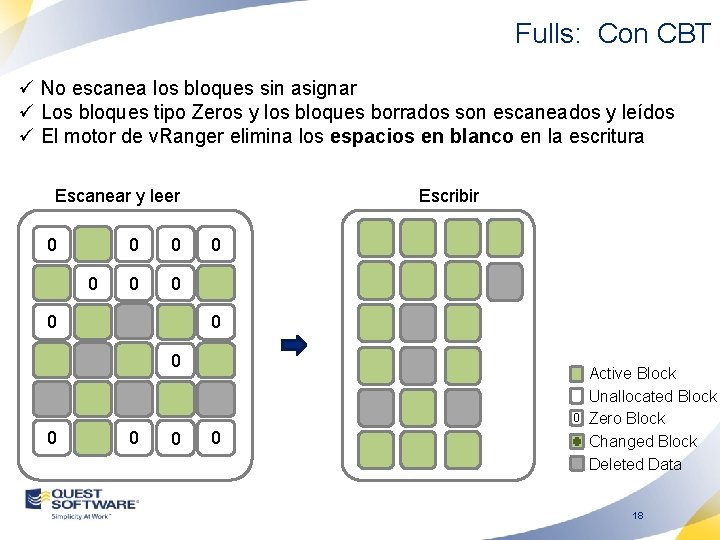

Fulls: Con CBT ü No escanea los bloques sin asignar ü Los bloques tipo Zeros y los bloques borrados son escaneados y leídos ü El motor de v. Ranger elimina los espacios en blanco en la escritura Escanear y leer 0 0 0 0 Escribir 0 0 0 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 18

Fulls: con ABM ü No escanea los bloques tipo “zero” ni tampoco los borrados ü Los bloques sin asignar son escaneados y leídos ü El motor de v. Ranger elimina los bloques sin asignar en la escritura Escanear y leer Escribir 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 19

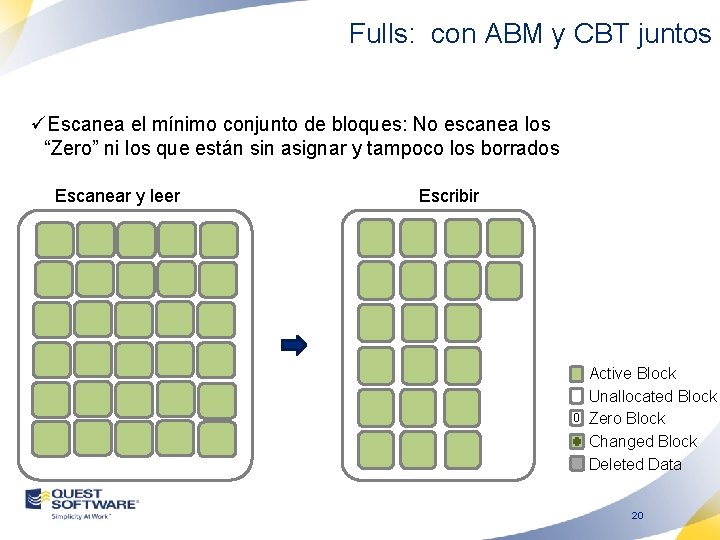

Fulls: con ABM y CBT juntos üEscanea el mínimo conjunto de bloques: No escanea los “Zero” ni los que están sin asignar y tampoco los borrados Escanear y leer Escribir 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 20

Incrementales: Sin ABM o CBT • Todos los bloques son escaneados • Sólo los bloques que han cambiado son leídos • El motor de v. Ranger elimina los espacios en blanco Scan and Read Write 0 0 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 21

Incrementales: con CBT ü Los bloques que han cambiado son “presentados” a v. Ranger por v. Sphere API ü Escaneo no necesario ü Solos bloques que han cambiado son leídos y escritos From v. Storage API Leídos y escritos 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 22

Incrementales: con ABM • Los bloques activos son “presentados” por Windows NTFS • El escaneo sólo incluye bloques activos y los no asignados (los bloques zero y los inactivos no están incluidos en el escaneo) • Solo los cambios, y bloques activos son leídos y escritos Scanned Read and Written 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 23

Incrementales: ABM y CBT juntos ü Sin escaneo ü Sólo los bloques activos y los bloques que han cambiado son leídos y escritos From v. Storage API Leídos y escritos 0 Active Block Unallocated Block Zero Block Changed Block Deleted Data 24

v. Ranger / v. Replicator Supported Environments Platforms VMware ESX 3. x & 4. x (v. Sphere) ESXi (backup only) v. Center 2. 0. 1 – 4. 0 OS Requirements for Install • Microsoft Windows XP SP 2 (x 86 or x 64) • Microsoft Windows XP SP 3 (x 86) • Microsoft Windows 2003 Server SP 2 (x 86 or x 64) • Microsoft Vista Business or Ultimate (x 86 or x 64) • Windows Server 2008 SP 2 (x 86 or x 64) (Network backups only) • Windows 7 (Network backups only) Installable in a VM? Yes (Network and ESXi backups only) v. Ranger Database MS SQL Server 2005, 2008 or Express Languages English, Spanish, French, Italian, German, Chinese, Japanese Protocols CIFS, FTP, SFTP, NFS Encryption SSH, 256 -bit AES, SHA-512 25

Licenciamiento Procesador Cores Licencias 1 1 1 2 4 2 6 12 4 12 26

27

Preguntas ? Gracias v. Community vcommunity. vizioncore. com http: //twitter. com/Quest. Virt 28
