Quel est l’ouvrage à réaliser? Le petit banc Où en sommes nous? À la fabrication du dessus
Comment assembler les petits bois au cadre? ? ? Comment construire le cadre du dessus?
Le tenon et la mortaise Ce n’est pas une fable…

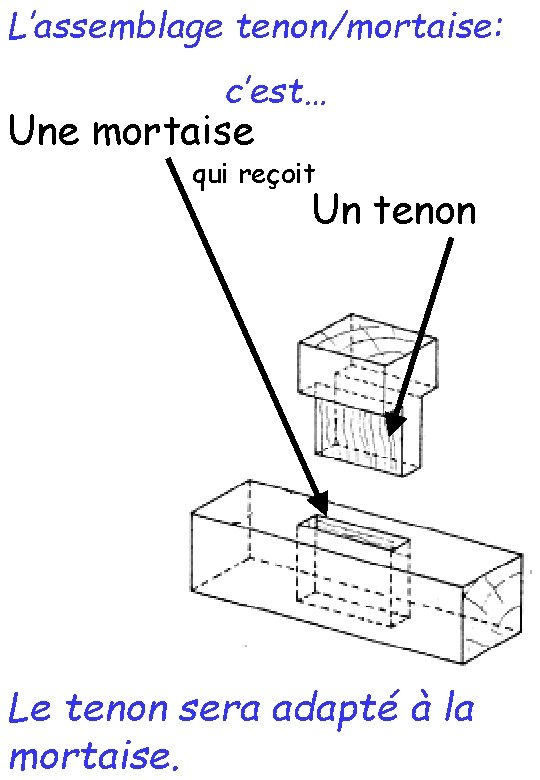

L’assemblage tenon/mortaise: c’est… Une mortaise qui reçoit Un tenon Le tenon sera adapté à la mortaise.
TERMINOLOGIE -des sens du bois -de la mortaise -du tenon
Terminologie de l’orientation du bois I. L’orientation du bois
Terminologie de l’orientation du bois 2 1 3 1 En long Bois de fil 2 En travers Bois de travers 3 En bout Bois de bout
Terminologie de la mortaise II. La mortaise

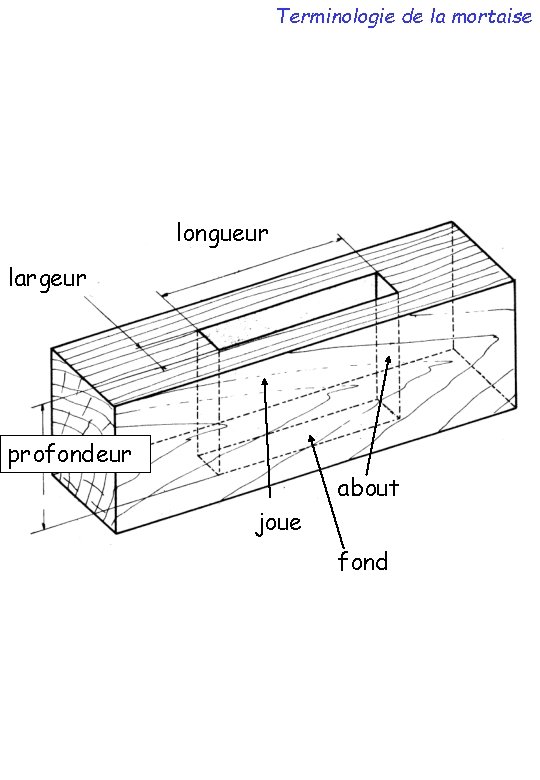

Terminologie de la mortaise longueur largeur profondeur about joue fond
Terminologie de la mortaise Elle peut être… débouchante borgne à épaulement
Terminologie de la mortaise Elle peut également être… oblique biaise double
Terminologie du tenon III. Le tenon

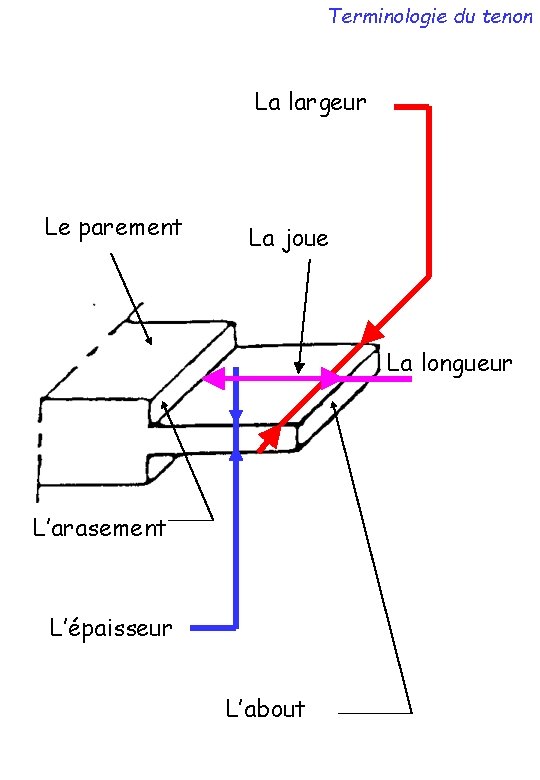

Terminologie du tenon La largeur Le parement La joue La longueur L’arasement L’épaisseur L’about
Terminologie du tenon Pour avoir un parement sans jeu… Il faut un entre arasements correct… Mauvais arasements …et respecter les tracés. gras dégraissé
Terminologie du tenon Quelques exemples…
Terminologie du tenon et de la mortaise S 2. 02 les ouvrages La mortaise longueur débouchante largeur borgne à épaulement about joue double biaise oblique fond profondeur joue Le tenon Ent largeur re a ras eme nts Hauteur d’arasement longueur épaisseur about Renfort d’épaulement arasement épaulement parement 1 CAP 2 eb nom: date:
IV. Réalisation d’une mortaise manuellement
Pour faire une mortaise manuellement, Il faut: 1. Tracer la longueur de la mortaise 2. Reporter la cote d’arasement. Réglage (en s’appuyant sur le parement) Parement 3. Reporter la largeur de la mortaise Réglage (en s’appuyant sur le parement) Parement 4. Réaliser la mortaise des phases suivant l’ordre Phase 1: débuter la mortaise à 2 mm du trait suivant le schéma. Phase 2: répéter l’action sur le deuxième about de la mortaise. Phase 3: équarrir* la mortaise suivant les trait. *équarrir: tailler à angle droit
IV. Réalisation d’un tenon manuellement
Pour réaliser un tenon manuellement, il faut: 1. Tracer les arasements et Reporter les cotes de la mortaise sur le tenon b. Tracer la hauteur d’arasement Parement a. Traçage des arasements c. Tracer l’épaisseur du tenon d. Hachurer les partie à enlever Parement 2. Scier les joues en respectant les 3 phases 3. Araser les tenons avec un scie à denture fine À l’aide de la scie à tenons Trait de scie Mauvais arasements gras dégraissé
Terminologie de la mortaise La mortaise peut être réalisée… manuellement Avec un bédane ou mécaniquement Ex: mortaiseuse à mèche
Pour faire une mortaise manuellement, Il faut: 1. _____la longueur de la mortaise 2. ______ la cote d’arasement. Réglage (en s’appuyant sur le parement) Parement 3. _____ la largeur de la mortaise Réglage (en s’appuyant sur le parement) Parement 4. ____ mortaise des phases suivant l’ordre Phase 1: débuter la mortaise à 2 mm du trait suivant le schéma. Phase 2: répéter l’action sur le deuxième about de la mortaise. Phase 3: équarrir* la mortaise suivant les trait. *équarrir: tailler à angle droit
Pour réaliser un tenon manuellement, il faut: 1. les arasements et de la mortaise sur le tenon a. __________ b. ___________________ Parement 2. 3. c. d. Parement en respectant les 3 phases À l’aide de la _____ les tenons avec un scie à denture fine Trait de scie Mauvais arasements

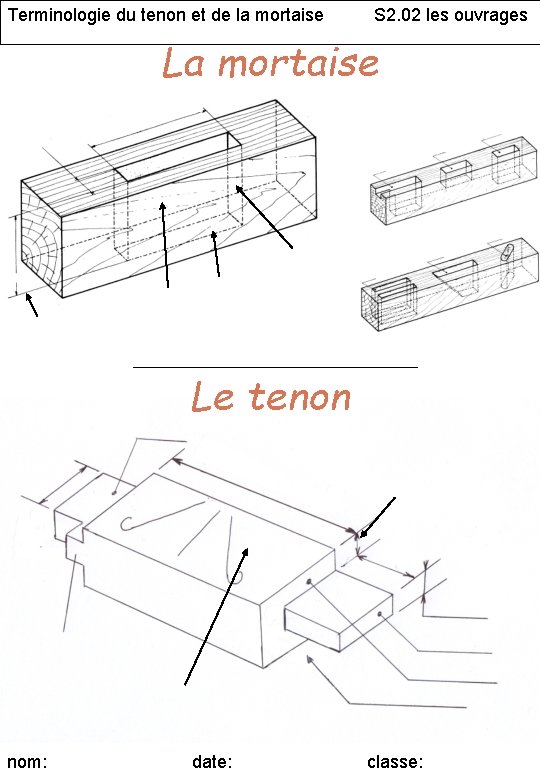

Terminologie du tenon et de la mortaise S 2. 02 les ouvrages La mortaise Le tenon nom: date: classe:
