QUE ES LA MULTIPLEXACIÓN: La Multiplexación es la combinación de dos o más canales de información en un solo medio de transmisión usando un dispositivo llamado multiplexor. Múltiplex es la transmisión simultánea de varios canales de información separados en el mismo circuito de comunicación sin interferirse entre sí. Para la comunicación de voz, esto significa dos o más canales de voz en una sola portadora. Para los sistemas telefónicos significa muchos canales en un sólo par de cables o en una sola línea de transmisión coaxial. La transmisión simultánea puede llevarse a cabo por división de tiempo o por división de frecuencia.

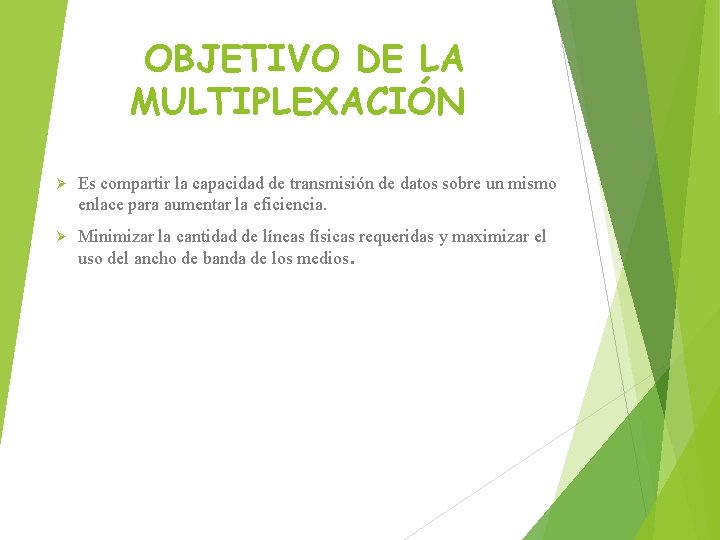

OBJETIVO DE LA MULTIPLEXACIÓN Ø Es compartir la capacidad de transmisión de datos sobre un mismo enlace para aumentar la eficiencia. Ø Minimizar la cantidad de líneas físicas requeridas y maximizar el uso del ancho de banda de los medios.

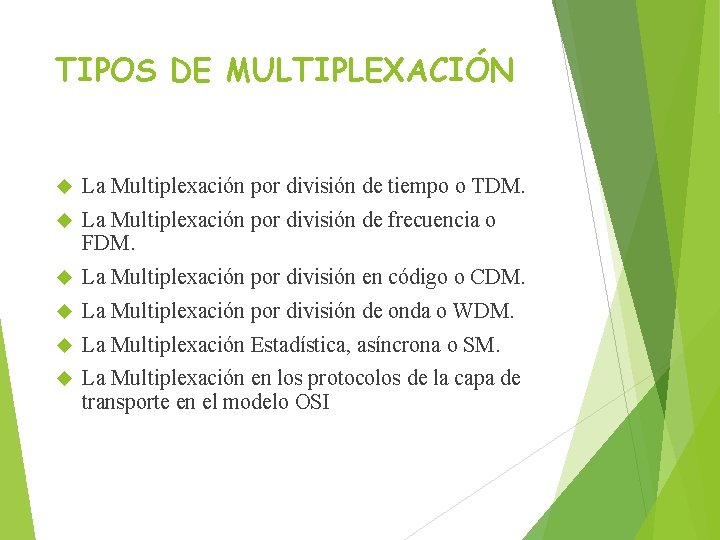

TIPOS DE MULTIPLEXACIÓN La Multiplexación por división de tiempo o TDM. La Multiplexación por división de frecuencia o FDM. La Multiplexación por división en código o CDM. La Multiplexación por división de onda o WDM. La Multiplexación Estadística, asíncrona o SM. La Multiplexación en los protocolos de la capa de transporte en el modelo OSI

LA MULTIPLEXACIÓN POR DIVISIÓN DE TIEMPO O TDM. Es un medio de transmisión el cual permite dos o más canales de información en un mismo circuito, la TDM puede tener transmisión digital como analógica, es muy fácil de adaptarse a señales que consisten de impulsos pero siendo estos de muy corta duración pueden transmitir la información que deseamos. En la TDM cada transmisión es asignada a cada canal durante un intervalo de tiempo, actualmente es una de las más utilizadas y de las tecnologías maduras para una transmisión de voz de alta calidad en una red telefónica y para los datos críticos o un ordenador.

Multiplexor-demultiplexor por división de tiempo La TDM es un circuito que tiene una parte de preparación de la señal y modulación del sistema que se denomina multiplexor (MUX), y la parte de des modulación, ósea lo inverso al multiplexor se llama desmultiplexor (DE-MUX).

Multiplexión por división de frecuencia (FDM) El FDM se utiliza para transmitir varios canales de información simultáneamente en el mismo canal de comunicación. Se convierte cada fuente de varias que originalmente ocupaban el mismo espectro de frecuencias, a una banda distinta de frecuencias, y se transmite en forma simultánea por un solo medio de transmisión. Así se pueden transmitir muchos canales de banda relativamente angosta por un solo sistema de transmisión de banda ancha

Multiplexion por división de frecuencia (FDM) En FDM el ancho de banda disponible se divide en un número determinado de slots o segmentos independientes. En FDM cada segmento lleva una señal de información. La modulación FDM es muy robusta. Es capaz de recuperar la información de entre las distintas señales con distintos retardos y amplitudes.

LA MULTIPLEXACIÓN POR DIVISIÓN EN CÓDIGO O CDM. Se basa en el uso de distintas codificaciones para cada canal, compartiendo tiempo y frecuencia simultáneamente. Es una multiplexación que usa la tecnología de espectro extendido. Espectro extendido se basa en el empleo de códigos de secuencia directa, estos códigos matemáticos transmiten y distinguen entre conversaciones inalámbricas múltiples, los códigos tienen valores pequeños de correlación y son únicos para cada usuario. Es la razón por la que el receptor de un determinado transmisor, es capaz de seleccionar la señal deseada.

LA MULTIPLEXACIÓN POR DIVISIÓN DE ONDA O WDM Es una tecnología que multiplexa varias señales sobre una sola fibra óptica mediante portadoras ópticas de diferente longitud de onda, usando luz procedente de un láser o un LED. Una fibra óptica se basan en inyectar en un extremo de la misma la señal a transmitir (previamente la señal eléctrica procedente del emisor se ha convertido en óptica mediante un LED o Láser y ha modulado una portadora) que llega al extremo receptor, atenuada y, probablemente con alguna distorsión debido a la dispersión cromática propia de la fibra donde se recibe en un foto detector, es decodificada y convertida en eléctrica para su lectura por el receptor.

LA MULTIPLEXACIÓN ESTADÍSTICA, ASÍNCRONA O SM. Consiste en transmitir los datos de aquellos canales que, en cada instante, tengan información para transmitir. No asigna espacios de tiempo fijos a los canales a transmitir, sino que los tiempos dependen del tráfico existente por los canales en cada momento. Los multiplexores estadísticos han evolucionado en un corto período de tiempo convirtiéndose en máquinas muy potentes y flexibles.

MULTIPLEXACIÓN EN LOS PROTOCOLOS DE LA CAPA DE TRANSPORTE EN EL MODELO OSI Multiplexar un paquete de datos, significa tomar los datos de la capa de aplicación, etiquetarlos con un número de puerto (TCP) que identifica a la aplicación emisora, y enviar dicho paquete a la capa de red. Para realizar dicha transmisión se deben seguir las siguientes reglas:
