QUALIROUTES CPN ET LE MAO Didier MASSET Ingnieur

QUALIROUTES - CPN ET LE MAO Didier MASSET, Ingénieur, DGO 1 Direction des routes de Namur Contact : didier. masset@spw. wallonie. be 1 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

TABLE DES MATIÈRES • Catalogue des Postes Normalisés • Métré Assisté par ordinateur – Présentation générale – Les différentes fonctions • Transfert d’un métré 2004 - Qualiroutes • Nouveautés • Les fonctions accessibles avec l’utilisateur MAO 2 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

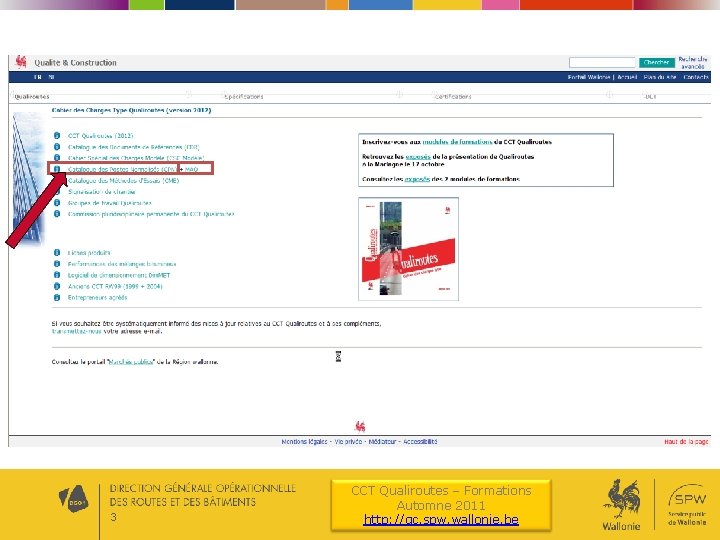

3 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

– Des dispositions + Des dispositions générales + Une liste d’abréviations – Une liste d’abréviations 4 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

Un poste normalisé c’est : Numéro du code Libellé du poste L’unité de mesure Une référence au CCT Qualiroutes Comment se construit un numéro de code D 3220 -E Référence au chapitre 1 numéro de poste CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

Par Exemple • D 3220 -E – D: Chapitre relatif aux travaux préparatoires et démolitions • 3000 : Démolition sélective par Fraisage – 3200 : ‘’ En épaisseur variable » 3220: ‘’ Prof de 5 à 10 cm – -E = En vue d’une évacuation, le coût de celle-ci étant prévu par un poste de la série D 9000 • Si poste non-normalisé: * – On lui applique la même structure et on peut ainsi se rattacher à une série de prescriptions prévues au CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes - 2012 (PDF) Chapitre Prescriptions techniques A Clauses administratives B Terminologie C Matériaux et produits de construction D Travaux préparatoires et démolitions sélectives E Terrassements généraux et particuliers F Sous-fondations et fondations G Revêtements H Eléments linéaires I Drainage et égouttage J Petits ouvrages d'art K Ouvrages d'art L Signalisation M Travaux d'entretien et réparations N Entretien et réparation des ouvrages d'art O Engazonnements, plantations et mobilier urbain P Distribution d'eau Q Essais S X CPN Signalisation horizontale CCT Qualiroutes – Formations Travaux. Automne en régie et 2011 divers http: //qc. spw. wallonie. be CDR

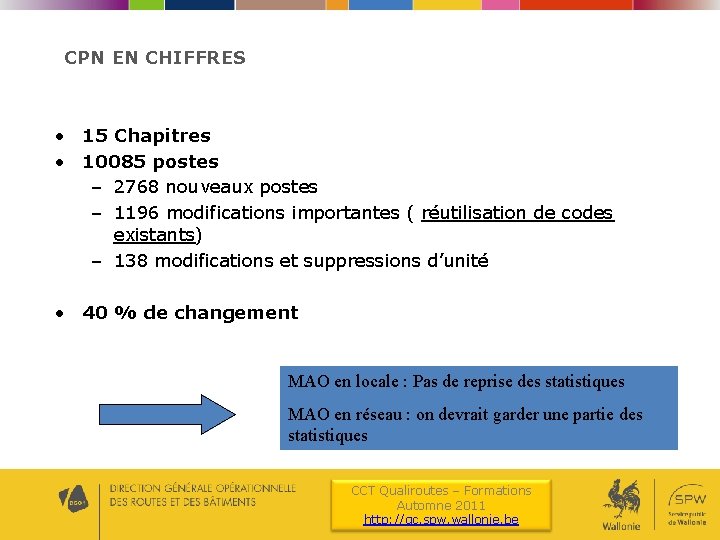

CPN EN CHIFFRES • 15 Chapitres • 10085 postes – 2768 nouveaux postes – 1196 modifications importantes ( réutilisation de codes existants) – 138 modifications et suppressions d’unité • 40 % de changement MAO en locale : Pas de reprise des statistiques MAO en réseau : on devrait garder une partie des statistiques CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

9 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

10 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

11 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

12 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

13 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

Métré Assisté par Ordinateur • Outil pour réaliser des métrés • Synthèse des déchets • Calcul des formules de révisions • Gérer les statistiques de prix MAIS il ne fait pas l’étude pour vous • Sondage pour estimer les déchets • Calcul des estimations même si les statistiques de prix aident CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

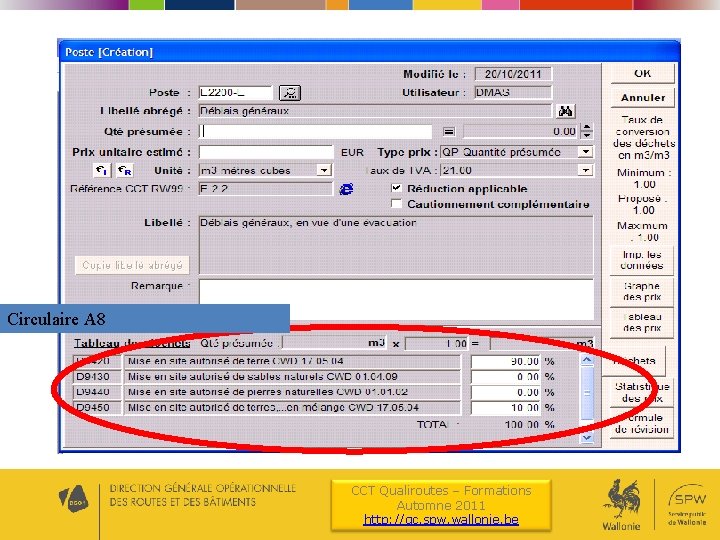

Circulaire A 8 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

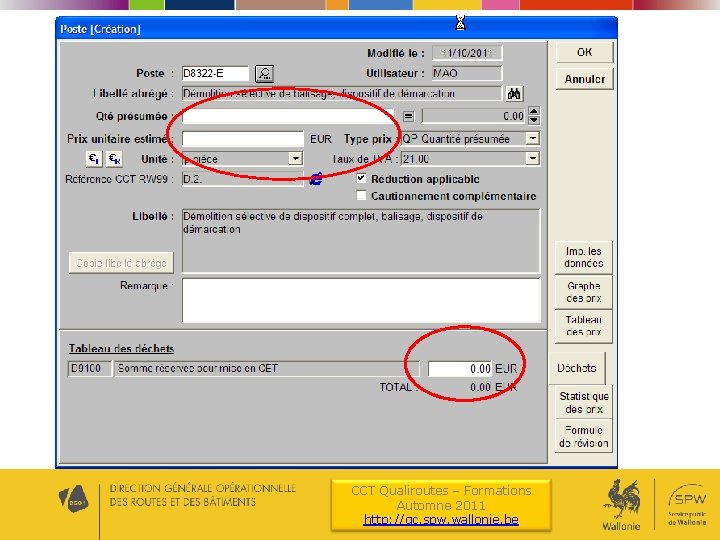

COMMENT CONCEVOIR UN MÉTRÉ • Méthode des chapitres standardisés – Division (comptable ou géographique) – Postes qui se répartissent automatiquement en chapitre • Méthode libre avec 3 niveaux La quantité – Division – Chapitre L’estimation avec une aide au niveau de – Poste statistique On sait passer du mode standardisé au mode libre Les déchets avec une proposition par défaut + Commentaire: mais sans rajouter des prestations au poste normalisé CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

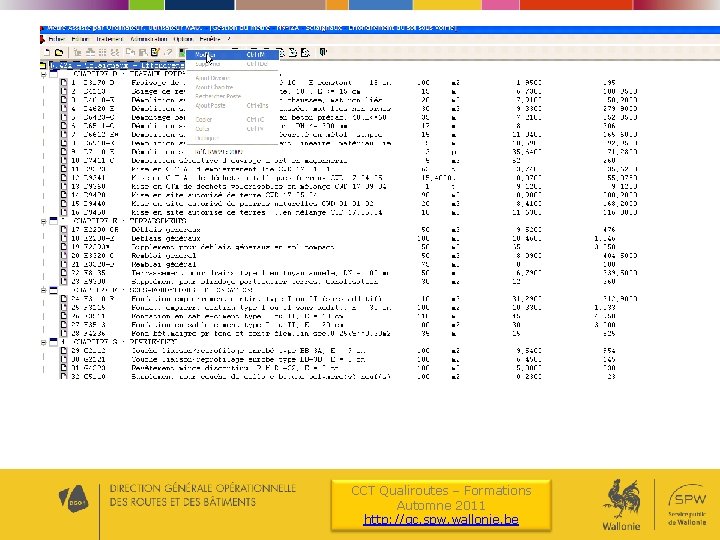

Métré estimatif Métré récapitulatif Annexe : tableau de synthèse des déchets les formules de révision la liste des postes à cautionnement complémentaire CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

OUTIL DE TRANSFERT COMMENT RÉCUPÉRER VOS ANCIENS FICHIERS? • Lors de l’installation, MAO récupère vos anciens fichiers • Ils sont en lecture, si vous voulez les ré utiliser il faut les déverrouiller et vérifier la conformité des postes au CCT Qualiroutes Via un outil de transfert ! CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

Transfert d’un métré de MAO V 4 – 5 vers MAO V 6 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

QUELQUES NOUVEAUTÉS • La possibilité de définir des formules de révision pour des postes non normalisés CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

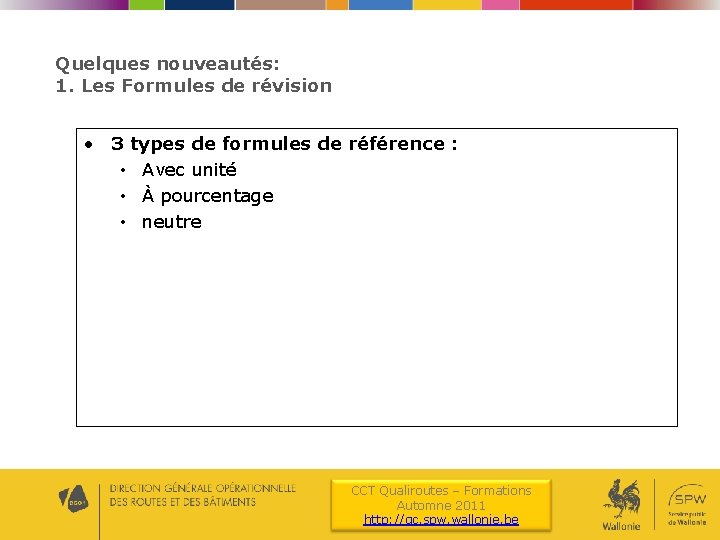

Quelques nouveautés: 1. Les Formules de révision • 3 types de formules de référence : • Avec unité • À pourcentage • neutre CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

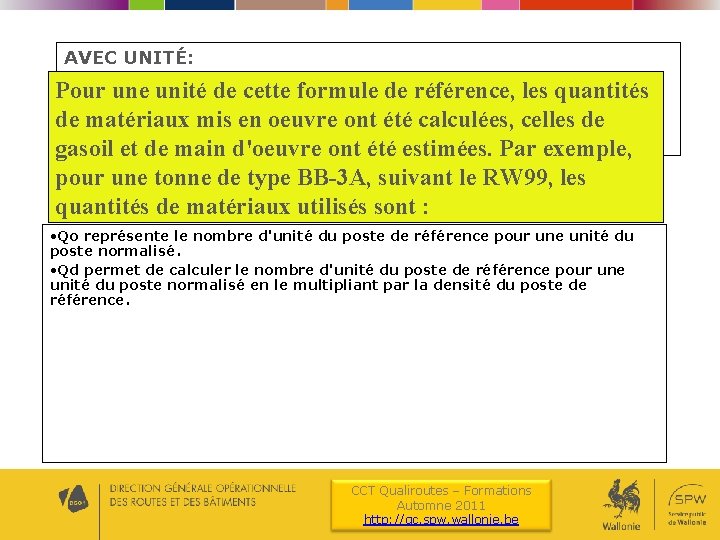

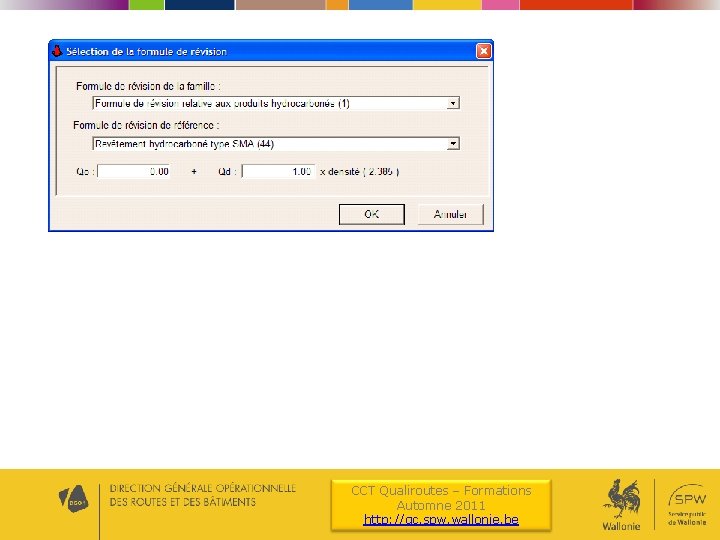

AVEC UNITÉ: Pour une unité de cette formule de référence, les quantités de matériaux mis en oeuvre ont été calculées, celles de gasoil et de main d'oeuvre ont été estimées. Par exemple, pour une tonne de type BB-3 A, suivant le RW 99, les quantités de matériaux utilisés sont : • Qo représente le nombre d'unité du poste de référence pour une unité du poste normalisé. • Qd permet de calculer le nombre d'unité du poste de référence pour une unité du poste normalisé en le multipliant par la densité du poste de référence. CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

POUR LA FORMULE RELATIVE AU AC 20 BASE 3 -1 EXPRIMÉ À LA TONNE • • Dans notre cas, la densité est de 2, 38 t/m 3. On a donc pour les postes normalisés suivant : Code : G 2100 G 2113 Description AC-20 base 3 -1 à la tonne en épaisseur 8 cm Unité t m 2 Formule de référence AC 20 base 3 -1(t) Qo 1 Qd 0. 08 La formule de révision de bordure en béton exprimé en m Formule de référence Qo bordure type IA Section nouvelle bordure/ section de la IA CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

A POURCENTAGE • Pour ces postes, les quantités de matériaux utilisées n'ont pas pu être déterminées de façon précise. Seuls les pourcentages respectifs de la main d'oeuvre, de certains matériaux et de l'indice I sont estimés. • Quand un poste est lié à ce type de formule, Qo, Qd et la densité sont nuls. Neutre • Dans chaque groupe de référence, une formule de révision neutre est créée. • Les postes liés à cette formule sont repris dans les postes du groupe, mais n’interviennent pas dans le calcul de la formule. • Ils sont reconnaissables au fait que tous leurs termes soient nuls. CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

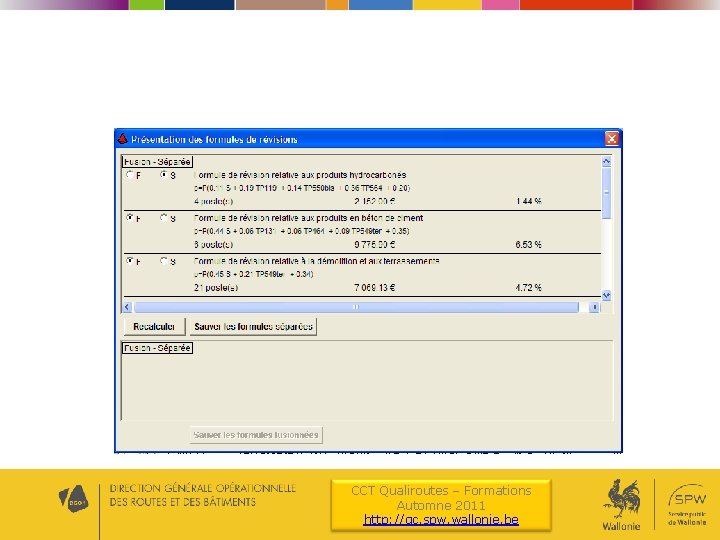

GÉNÉRATIONS DES FORMULES DE RÉVISION CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

IMPRESSION DES DONNÉES RELATIVES À UN POSTE CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

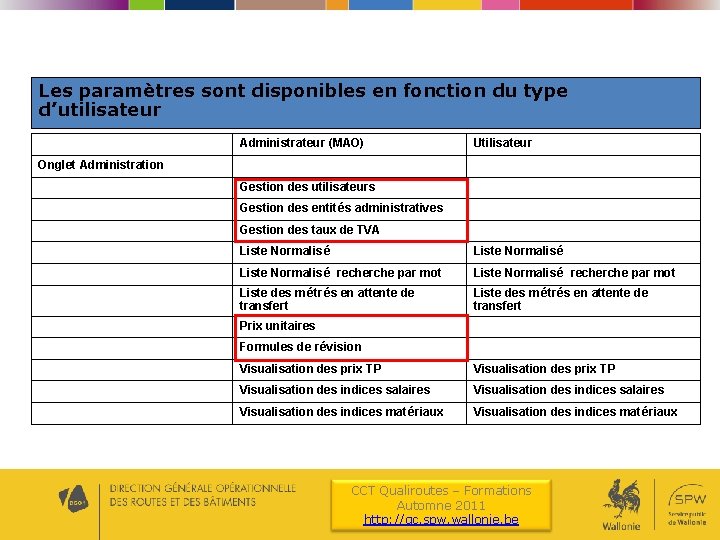

Les paramètres sont disponibles en fonction du type d’utilisateur Administrateur (MAO) Utilisateur Onglet Administration Gestion des utilisateurs Gestion des entités administratives Gestion des taux de TVA Liste Normalisé recherche par mot Liste des métrés en attente de transfert Prix unitaires Formules de révision Visualisation des prix TP Visualisation des indices salaires Visualisation des indices matériaux CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

AVEC L’UTILISATEUR MAO CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

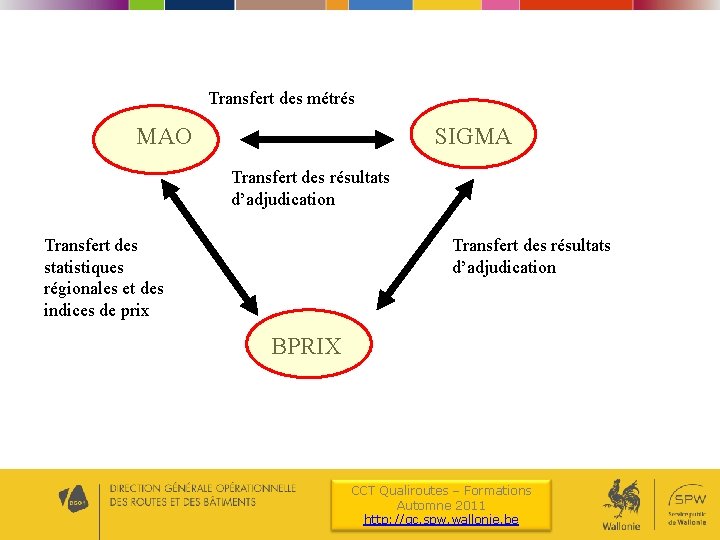

Transfert des métrés MAO SIGMA Transfert des résultats d’adjudication Transfert des statistiques régionales et des indices de prix Transfert des résultats d’adjudication BPRIX CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

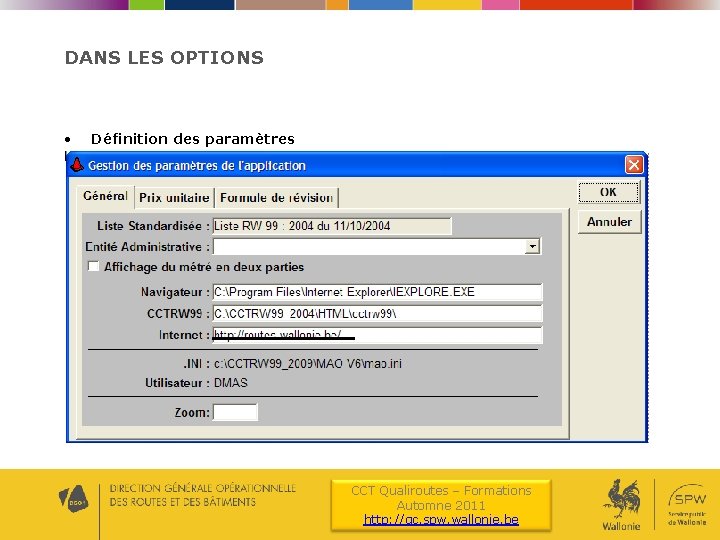

DANS LES OPTIONS • Définition des paramètres CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

DANS LES OPTIONS, DÉFINITION DES LIMITES EN TERMES DE STATISTIQUES CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

DANS LES OPTIONS, LES PARAMÈTRES PAR DÉFAUT POUR LE CALCUL DES FORMULES DE RÉVISION Limite des termes simplifiés : c’est la plus petite valeur que peut prendre un terme des formules de révision. La valeur recommandée est 0, 04. Le nombre de TP est imposé par SIGMA CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

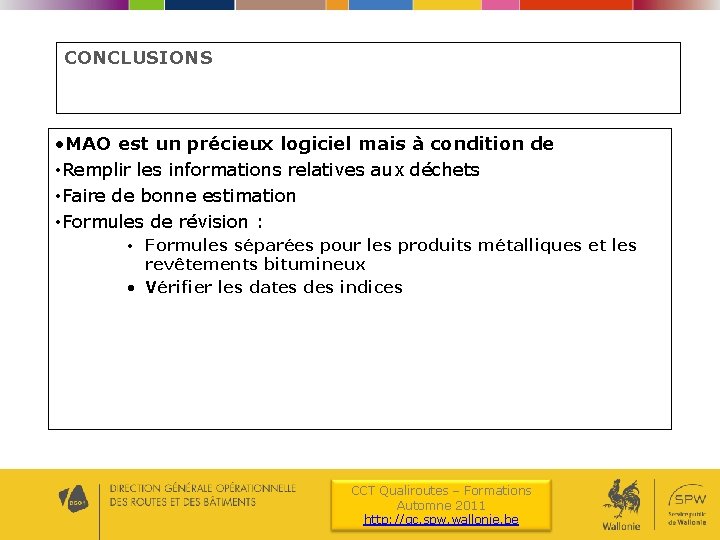

CONCLUSIONS • MAO est un précieux logiciel mais à condition de • Remplir les informations relatives aux déchets • Faire de bonne estimation • Formules de révision : • Formules séparées pour les produits métalliques et les revêtements bitumineux • Vérifier les dates des indices CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

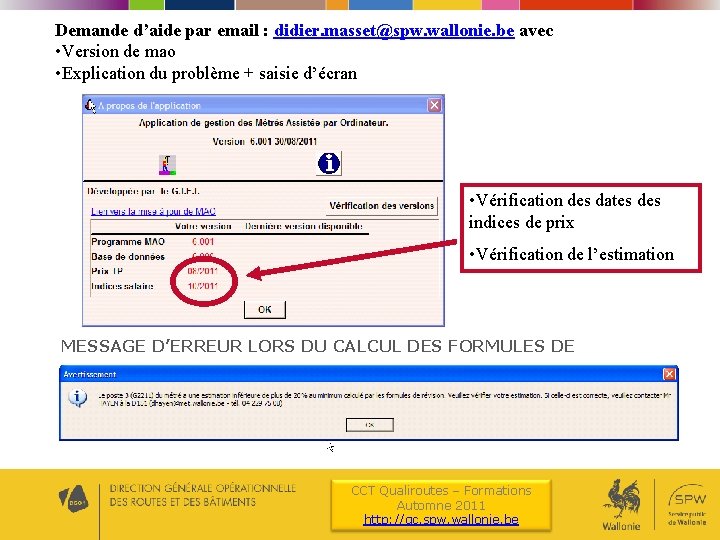

Demande d’aide par email : didier. masset@spw. wallonie. be avec • Version de mao • Explication du problème + saisie d’écran • Vérification des dates des indices de prix • Vérification de l’estimation MESSAGE D’ERREUR LORS DU CALCUL DES FORMULES DE RÉVISION CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

MERCI DE VOTRE ATTENTION CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
