PWSZ w Nysie Instytut: Zarządzania i Inżynierii Produkcji KOMPUTEROWE WSPOMAGANIE PRACY INŻYNIERA Autor: Krzysztof Szymański

System CAD - ( Computer Aided Design)- to projektowanie wspomagane komputerowo. Jest to proces projektowania, w którym komputer wykorzystywany jest na każdym etapie jako podstawowe narzędzie pracy projektanta.

Modelowanie w grafice 3 D – to proces tworzenia i modyfikacji obiektów trójwymiarowych za pomocą specjalnego programu komputerowego, zwanego modelerem. Modeler dostarcza zestawu niezbędnych narzędzi, a także często zbioru podstawowych figur (w j. ang. primitives), np. prostopadłościanów , kul , torusów i innych, które można wykorzystać od razu przy budowaniu obiektów.

Modelowanie bardziej skomplikowanych obiektów jest możliwe dzięki kilku technikom: a) nadawanie dwuwymiarowym przekrojom głębokości, poprzez przesuwanie przekrojów wzdłuż ścieżki (tj. odcinka, bądź krzywej)

b) tworzenie brył obrotowych, poprzez obrót dwuwymiarowych przekrojów wokół osi c) CGS - definiowanie brył przez operacje boolowskie (suma, różnica, iloczyn) na innych bryłach

d) ze względu na kształt – nieskomplikowana bryła tworzy „zarys” obiektu, natomiast algorytm nadaje jej bardziej obły, organiczny kształt e) metakule (ang. metaballs) — tworzona jest powierzchnia, dla której wartości w polu skalarnym są jednakowe, projektant rozmieszcza w przestrzeni trójwymiarowej źródła tego pola

Projektowanie – to tworzenie produktów i otoczenia, w taki sposób by mogły być one użyte przez wszystkich ludzi, w możliwie szerokim zakresie, bez potrzeby adaptacji lub specjalnego przygotowania.

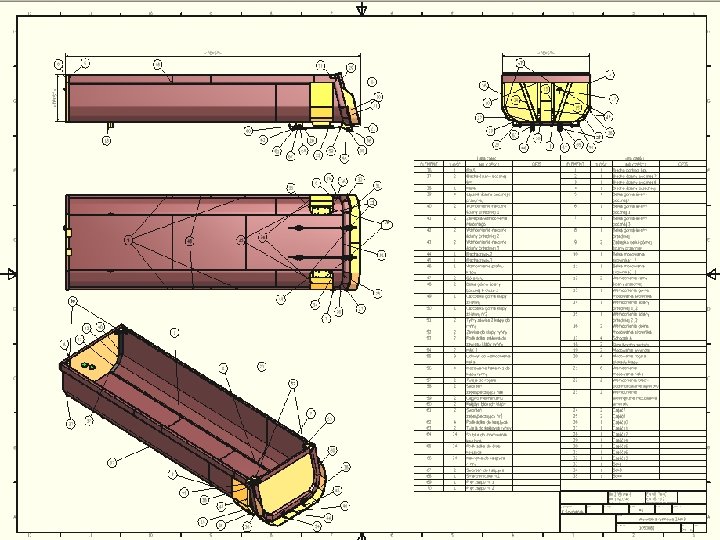

Zalety stosowania CAD Ø Ø możliwość zapisu danych: graficznych, geometrycznych, rysunkowych oraz modelu produktu, możliwość łatwego przejścia z rysunku płaskiego (2 D) na rysunek przestrzenny (3 D), tworzenie modeli bryłowych i powierzchniowych, rzadziej hybrydowych oraz wszelkiego rodzaju analizy obliczeniowe, wykonanie dokumentacji konstrukcyjnej, technologicznej, spawalniczej i montażowej ( np. skrzyni typu rynna).

Wywrotka rynnowa to naczepa służąca do przewozu materiałów sypkich np. piasku, żwiru, kamieni. Główną zaletą tego typu naczepy jest możliwość przewożenia asfaltu.

Trójwymiarowy widok hali – hala obróbki plastycznej na zimno

Trójwymiarowy widok hali – hala spawalni

Trójwymiarowy widok hali – hala montażu końcowego

Karty technologiczna

Karty rozkroju blachy

Karty instrukcyjne

Karty kontroli jakości

Karty instrukcji spawania ukazujące dobór i rodzaj spoin

Karty szkicu przedstawiające instrukcję spawania

Karty montażu

Integracja CAD - FEM W nowoczesnych systemach wspomagających projektowanie dąży się do zintegrowania narzędzi do modelowania geometrycznego CAD z systemami do obliczeniowej analizy projektowania konstrukcji, co umożliwia analizę i ocenę różnych wariantów rozwiązania. W projektowaniu maszyn, do analizy obliczeniowej konstrukcji używa się systemów opartych na metodzie elementów skończonych- FEM (MES).

Obliczenia za pomocą metody elementów skończonych FEM (MES) Max

Wnioski stosowania systemów CAD Umożliwia inżynierowi projektowanie i budowanie na ekranie komputera szybciej i bardziej dokładnie niż na papierze. Kryteria doboru systemów CAD oraz zakres ich stosowania powinny być indywidualnie dopasowane do kultury technicznej przedsiębiorstwa, zdeterminowanej stosowanymi technologiami, techniczną infrastrukturą oraz potencjałem kadry inżynierskiej. Takie systemy powinny być oparte na odpowiednim doborze istotnych dla użytkownika cech tych systemów.

Ciągnik siodłowy z naczepą rynnową
