PVC ve TPO Su Yalıtım Örtüleri Teknik Bilgi Semineri 2012

Su Yalıtım Malzemelerinin Tarihsel Gelişimi 1800 * KÖMÜR KATRANI * BİTÜM 1950 * BİTÜMLÜ MEMBRANLAR 1970 1980 • PVC • EPDM MEMBRANLAR • LİKİT MEMBRANLAR • 1990 * TPO MEMBRANLAR

Pazar Durumu (Çatılar) Batı Avrupa Toplam Pazar 320 Milyon m 2

Pazar Durumu (Çatılar) Türkiye Toplam Pazar 25 Milyon m 2

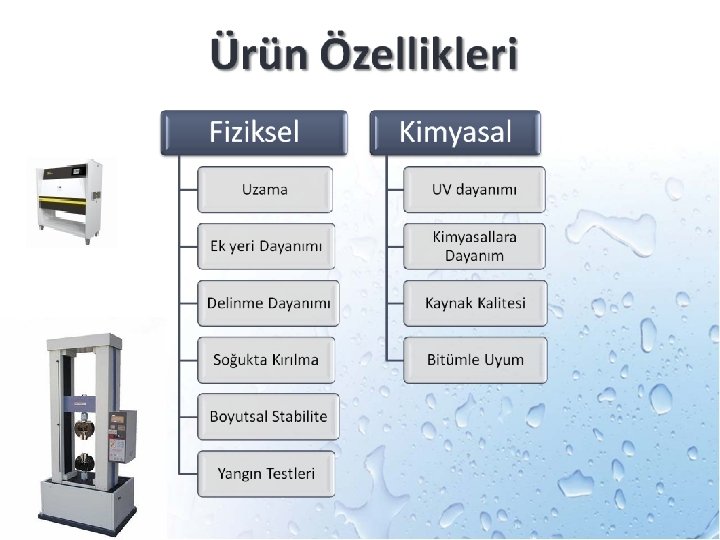

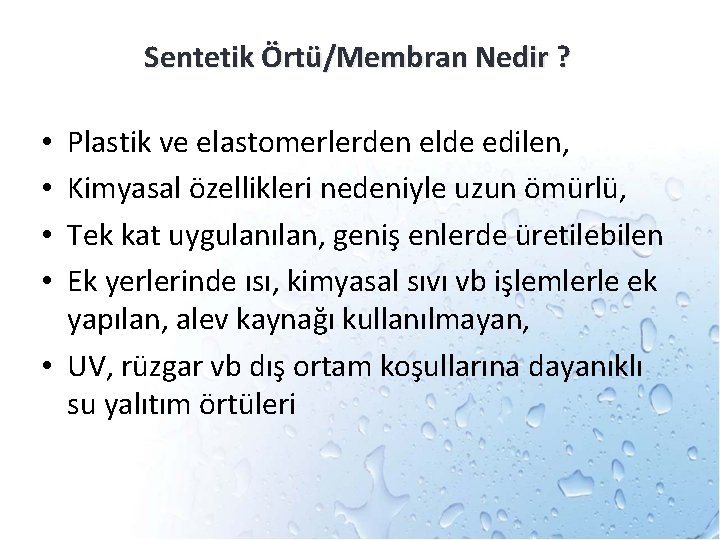

Sentetik Örtü/Membran Nedir ? Plastik ve elastomerlerden elde edilen, Kimyasal özellikleri nedeniyle uzun ömürlü, Tek kat uygulanılan, geniş enlerde üretilebilen Ek yerlerinde ısı, kimyasal sıvı vb işlemlerle ek yapılan, alev kaynağı kullanılmayan, • UV, rüzgar vb dış ortam koşullarına dayanıklı su yalıtım örtüleri • •

Sentetik Membran Çeşitleri • • • EPDM (Ethylene-Propylene-Terpolymer- Rubber ) HDPE (High Density polyetilen) PVC (Polyvinylchlorür) ECB (Etilencopolimerbitumen) TPO/FPO (Teknik/Thermopolyolefin)

Özellikler PVC TPO EPDM HDPE ECB BİTÜMLÜ Uzama % 300 509 200 300 100 % Uzamada Eski haline Dönme Evet Hayır Bitum Uyumu Hayır Evet Evet Kök Dayanımı Evet Sadece ek yeri kaynağı fabrikada yapılanlarda Evet Hayır Ek yeri. Kaynağı Sıcak hava üfleyen makina ile Bant ile Sıcak hava üfleyen makina ile Şaluma alevi ile Evet Hayır Onarım Kolaylığı Kısmen

PVC Nasıl İşlenir? – Yumuşatıcılar – Stabilizatörler (Sağlamlaştırıcılar) – Dolgu maddeleri – Aditifler (Katkılar)

TPO Nedir…? TPO olarak anılan termoplastik poliolefin membranlar polipropilen (PP) ve etilen propilen (EP) kauçuğun, birlikte polimerizasyonu ile elde edilen polimer esaslı su yalıtım membranıdır. Bu üretim teknolojisi, herhangi bir plastikleştirici kullanmadan düşük sıcaklıklarda dahi malzemenin esnek kalmasına olanak sağlamaktadır.

Özgür Tasarımlar

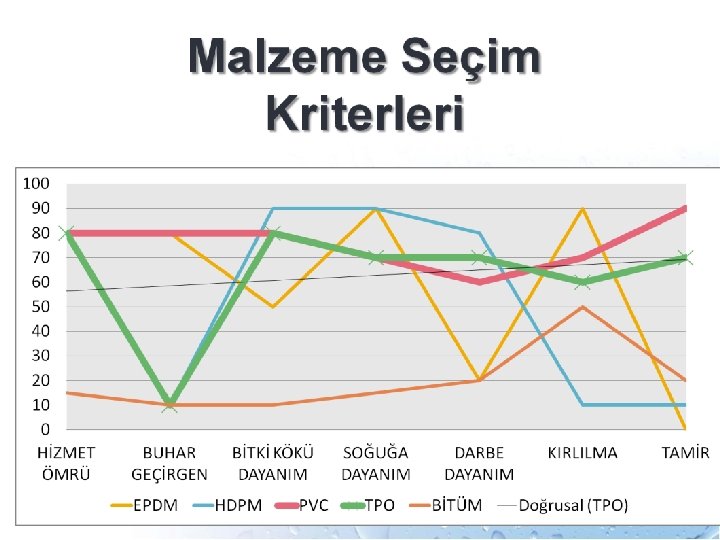

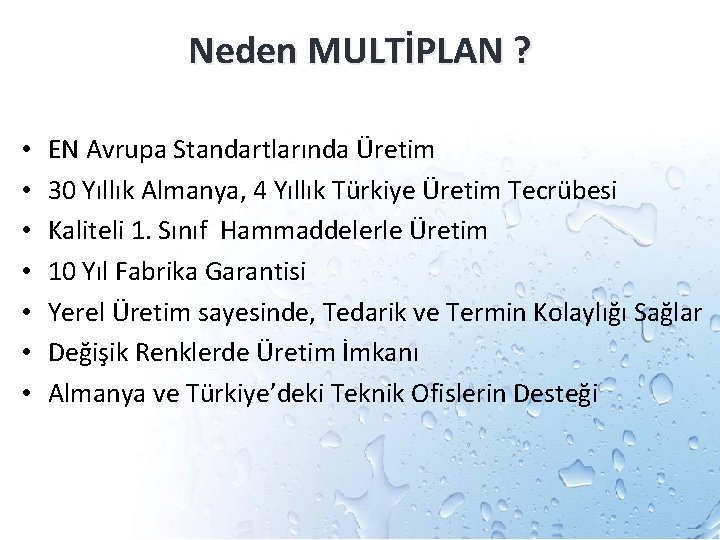

Neden MULTİPLAN ? • • EN Avrupa Standartlarında Üretim 30 Yıllık Almanya, 4 Yıllık Türkiye Üretim Tecrübesi Kaliteli 1. Sınıf Hammaddelerle Üretim 10 Yıl Fabrika Garantisi Yerel Üretim sayesinde, Tedarik ve Termin Kolaylığı Sağlar Değişik Renklerde Üretim İmkanı Almanya ve Türkiye’deki Teknik Ofislerin Desteği

MULTİPLAN PVC – TPO Membran Kullanım Avantajları • • • Uzun hizmet ömrü, Zor alev alması, μ PVC < TPO Sıcak hava ile mükemmel ek yeri kaynağı, İklimsel şartlara yüksek dayanım, (-20° , + 80 °C standart, -40°C opsiyonlu olarak dayanım imkanı), Bitki köklerine karşı dayanım, Yumuşaklık ve esneklik nedeniyle kolay ve hızlı uygulama, Enine ve boyuna esneme değerlerindeki yüksek boyutsal değişim imkanı, Yüksek Su Basıncı Dayanımı,

PVC – TPO Membranların Kullanım Alanları • • Temel ve Perde duvarları, Bahçe ve Otopark Terasları, Metro , Tünel, Karayolları ve Baraj inşaatları, İçme ve Kullanma suyu depoları, Gölet ve Süs havuzları, Betonarme Teras Çatılar, Hafif Metal Çatılar, Atık su havuzları,

Sertifikalar CE - Iso 9001 - Atex - TSEGhost-R – UK-Sepro

Sertifikalar

Ürünlerimiz

MULTİPLAN PVC TEMEL Her türlü yapının temel bohçalama ve üstü kapanan su yalıtımı detaylarında kullanılmak üzere, UV dayanımsız, donatısız sıcak hava kaynağı ile birleştirilmiş PVC esaslı su yalıtım membranıdır.

MULTİPLAN PVC ÇATI Atmosfer koşullarına ve güneş ışınlarına dayanıklı, polyester donatılı, sıcak hava kaynağı ile birleştirilen, yumuşak pvc su yalıtım membranıdır. Hafif metal çatılar, beton çatılar, bahçe teras çatılar, kubbe veya değişik şekilli beton veya çelik çatılarda su yalıtımı sağlamak amacıyla kullanılır.

MULTİPLAN TPO ÇATI Atmosfer koşullarına ve güneş ışınlarına dayanıklı, polyester donatılı, sıcak hava kaynağı ile birleştirilen, termoplastik poliolefin esaslı su yalıtım membranıdır. Hafif metal çatılar, beton çatılar, bahçe teras çatılar, kubbe veya değişik şekilli beton veya çelik çatılarda su yalıtımı sağlamak amacıyla kullanılır.

Temel Bohçalama

Temel Bohçalama

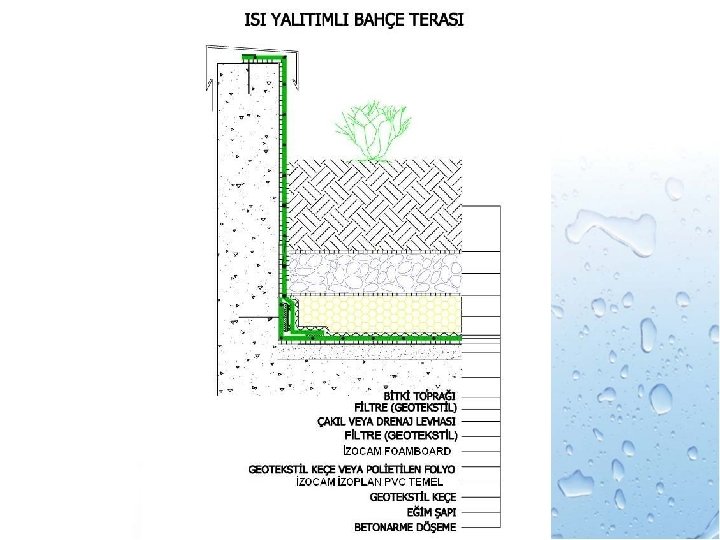

Balast altı ve Bahçe teraslar Önemli : PVC örtülerde Polistren ve bitümle temas eden yüzeylerde örtülerin altına polyester keçeler kullanılmalıdır.

HAFİF METAL ÇATI ÇELİK KONSRÜKSİYONUN DÖŞENMESİ

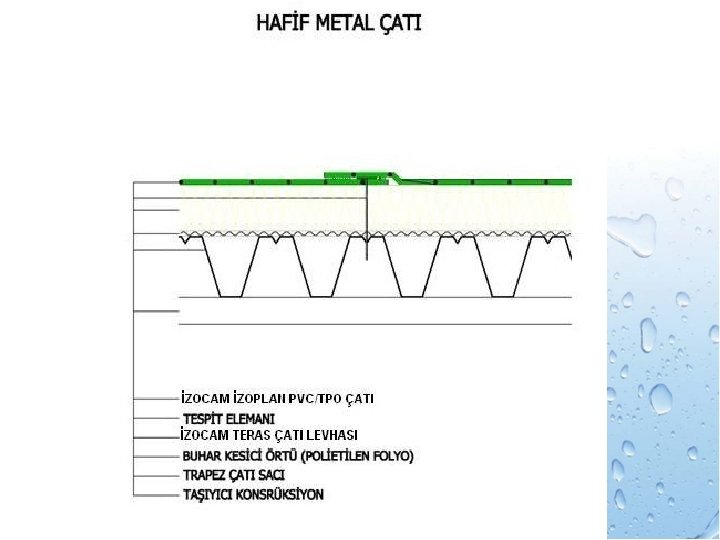

HAFİF METAL ÇATI

HAFİF METAL ÇATI

HAFİF METAL ÇATI PVC MEMBRAN UYGULAMASI

HAFİF METAL ÇATI

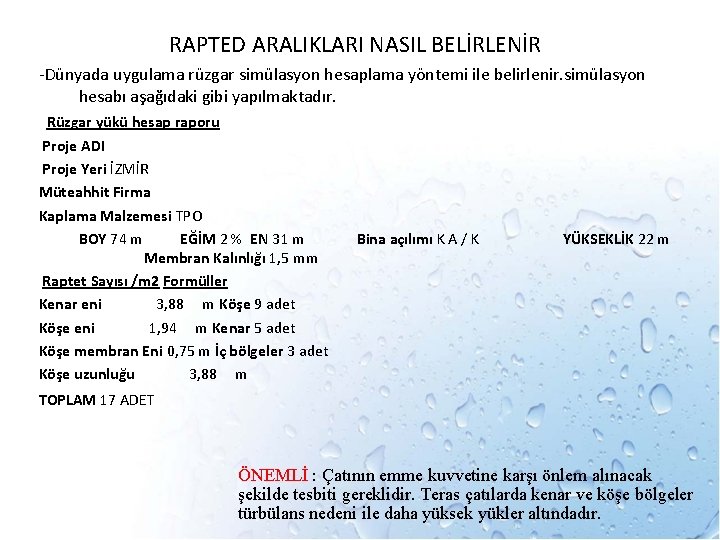

RAPTED ARALIKLARI NASIL BELİRLENİR -Dünyada uygulama rüzgar simülasyon hesaplama yöntemi ile belirlenir. simülasyon hesabı aşağıdaki gibi yapılmaktadır. Rüzgar yükü hesap raporu Proje ADI Proje Yeri İZMİR Müteahhit Firma Kaplama Malzemesi TPO BOY 74 m EĞİM 2 % EN 31 m Membran Kalınlığı 1, 5 mm Raptet Sayısı /m 2 Formüller Kenar eni 3, 88 m Köşe 9 adet Köşe eni 1, 94 m Kenar 5 adet Köşe membran Eni 0, 75 m İç bölgeler 3 adet Köşe uzunluğu 3, 88 m Bina açılımı K A / K YÜKSEKLİK 22 m TOPLAM 17 ADET ÖNEMLİ : Çatının emme kuvvetine karşı önlem alınacak şekilde tesbiti gereklidir. Teras çatılarda kenar ve köşe bölgeler türbülans nedeni ile daha yüksek yükler altındadır.

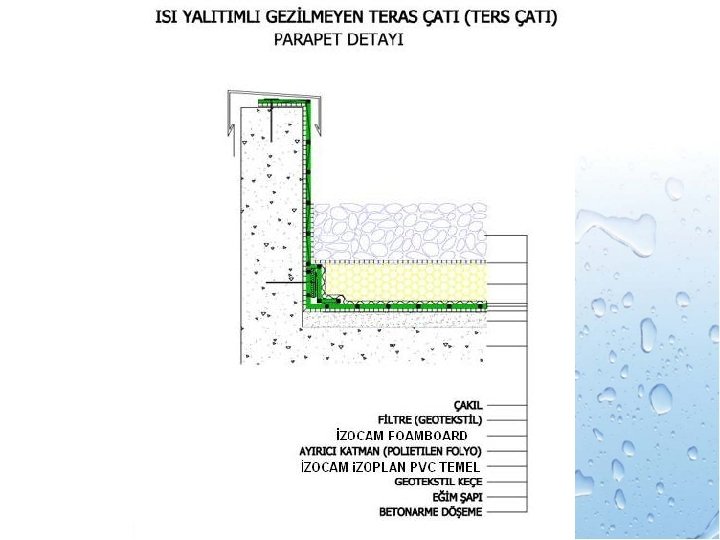

B. A. Parapet

MULTİPLAN PVC TEMEL UYGULAMA SORU VE CEVAPLARI A-)KALINLIK NEYE GÖRE SEÇİLMELİ, -Hidrostatik basınç (Temel çukuru 0 dan -9 metreye kadar 1, 5 mm kalınlık uygun, daha yüksek temel çukuru olan yapılarda ise 2, 00 mm kullanılmalı. ) B-)EK YERİ BİNDİRMELERİ KAÇ CM OLMALI, -Robot kaynağı 4 cm olacağından bini 6 -10 cm olmalıdır. (çift dikiş kaynağı 12 cm olmaktadır. ) C-)HANGİ TİP ROBOT KULLANILMALI -Zemin düz ve sert olduğu sürece tek dikiş kaynak yapılmalı. Çift dikiş robotlar gölet, tünel ve perdelerde kullanılmalı, D-)ZEMİNDE SU VARKEN NASIL UYGULAMA YAPILIR? -Zeminin diğer izolasyon malzemelerindeki gibi tamamen kuru olmasına gerek yoktur. Şayet hava yağmurlu ise veya zemin suyundan ötürü tabanda su varsa öncelikle dalgıç motor vasıtası ile suyu drene etmeliyiz. Daha sonra uygun keçe serilerek üzerinde membran uygulaması yapmalıyız. (pvc ve tpo haricinde başka hiçbir izolasyon malzemesi ıslak zeminlerde kesin sonuç vermez

MULTİPLAN PVC TEMEL UYGULAMA SORU VE CEVAPLARI E-)BİR EKİP KAÇ M 2 İZOLASYON UYGULAMASI YAPAR -Bir ekip 4 -5 kişiden oluşmaktadır. Robotu kullanan ekip başı diğer elemanlar hazırlık sürecini işletirlerse yaklaşık 1000 m 2 uygulama bir günde yapılabilir. Diğer yalıtım ürünleri ve ekipmanları ile bir ekip maksimum 450 -500 m 2 yer uygulaya bilir. F-)BİTÜMLÜ MEMBRAN İZOLASYONU İLE PVC MEMBRAN ARASINDAKİ FİYAT ANALİZİ, -Bitümlü membran ile yapılan uygulamada maliyet katmanları yaklaşık şu şekildedir. 2 kat bitümlü membran(en az 3 mm kalınlık) 5 TL x 1, 15 bini x 2 KAT : 11, 50 TL Astar : 0, 50 TL 150 Gr/m 2 Geotekstil Keçe : 0, 350 TL Tüp : 2 TL İşçilik(temel+perde/2) : 2, 50 TL TOPLAM : 16, 85 TL …………………………………………………………………… -2 kat geotekstil keçe(250 gr/m 2) 0, 60 TL X 1, 10 bini X 2 kat : 1, 32 TL İzoplan PVC Temel 1, 50 mm kalınlık 7, 88 TL/m 2 X 1, 10 bini : 8, 66 TL İşçilik(temel+perde/2) : 3, 00 TL TOPLAM : 12, 98 TL

MULTİPLAN PVC TEMEL UYGULAMA SORU VE CEVAPLARI G-) YERLİ VE YABANCI RAKİPLER VE FİYAT KONUMLARI -GEOPLAS, NEŞEPLASTİK, BTM, AHED, NATURAL, ANGORA, BALCIOĞLU(YENİ) Genel olarak sinyal tabakalı ürün çıkarır ve tünel projelerine talip olurlar. Hammadde kalitelerinden dolayı kendi aralarında rekabet ederler. Fiyat odaklı çalışırlar. -SİKA(Sarnafil), İMPER, BASF(Flag), ALKOR, Sika, Çin fabrikalarını kapatınca ithalatçı firmalar fiyat olarak bizim üzerimizde kaldı. Böylelikle CE standartlı kaliteli malzemeyi uygun fiyatlı vermeye başladık. H-) SENTETİK ÖRTÜLER EN ÇOK HANGİ PROJELERDE TERCİH EDİLİR. -Her türlü detaylarda ve her projede kullanılır , Olmazsa olmaz diyeceğimiz Tek yüzlü kalıplı perdeli bohçalamalı binalarda, Denize yakın bohçalamalarda, Özellikle sonbahar ve kış mevsimlerinde, Dere ve zemin suyunun yüksek olduğu bohçalamalarda, Statiğin yüksek olduğu Gökdelen, A. v. m, ve çelik yapılı projelerde. Diletasyon detayının çok olduğu yerlerde.

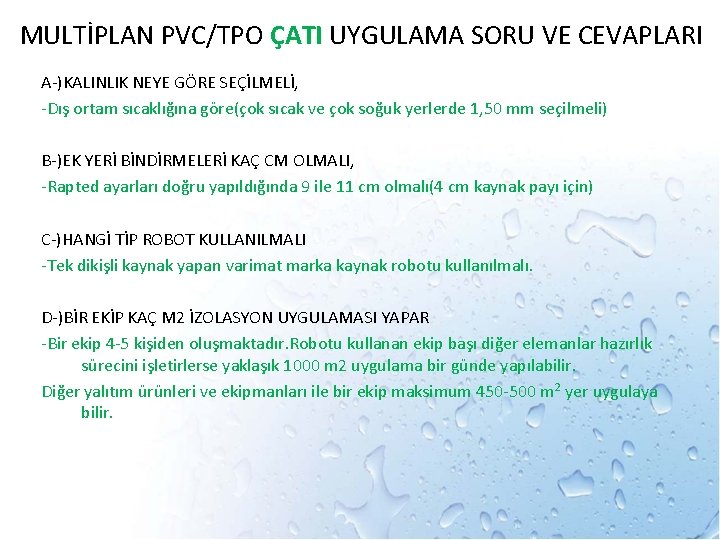

MULTİPLAN PVC/TPO ÇATI UYGULAMA SORU VE CEVAPLARI A-)KALINLIK NEYE GÖRE SEÇİLMELİ, -Dış ortam sıcaklığına göre(çok sıcak ve çok soğuk yerlerde 1, 50 mm seçilmeli) B-)EK YERİ BİNDİRMELERİ KAÇ CM OLMALI, -Rapted ayarları doğru yapıldığında 9 ile 11 cm olmalı(4 cm kaynak payı için) C-)HANGİ TİP ROBOT KULLANILMALI -Tek dikişli kaynak yapan varimat marka kaynak robotu kullanılmalı. D-)BİR EKİP KAÇ M 2 İZOLASYON UYGULAMASI YAPAR -Bir ekip 4 -5 kişiden oluşmaktadır. Robotu kullanan ekip başı diğer elemanlar hazırlık sürecini işletirlerse yaklaşık 1000 m 2 uygulama bir günde yapılabilir. Diğer yalıtım ürünleri ve ekipmanları ile bir ekip maksimum 450 -500 m 2 yer uygulaya bilir.

MULTİPLAN PVC/TPO ÇATI UYGULAMA SORU VE CEVAPLARI E-)BİTÜMLÜ ÖRTÜ İLE PVC ÖRTÜ ARASINDAKİ FİYAT ANALİZİ, -Bitümlü membran ile yapılan uygulamada maliyet katmanları yaklaşık şu şekildedir. 1 kat bitümlü membran(en az 3 mm kalınlık) 5 TL x 1, 15 bini : 5, 75 TL 1 kat arduaz taşlı veya shingıl membran 7 TL x 1, 15 bini : 8, 05 TL Astar : 0, 50 TL 150 Gr/m 2 Geotekstil Keçe : 0, 350 TL Tüp : 2 , 00 TL İşçilik(çatı) : 3, 50 TL Toplam : 20, 15 TL …………………………………………………………………… İzoplan PVC Çatı 1, 20 mm kalınlık 10, 08/m 2 X 1, 10 bini : 11, 08 TL İşçilik(çatı) : 3, 50 TL Vida, rapted : 1, 00 TL Toplam : 15, 58 TL NOT: Isı yalıtımı tercihi genel maliyeti aynı oranda etkiler

MULTİPLAN PVC/TPO ÇATI UYGULAMA SORU VE CEVAPLARI F-) YERLİ VE YABANCI RAKİPLER VE FİYAT KONUMLARI -NEŞEPLASTİK (pvc), BTM, BALCIOĞLU(YENİ) Yeni yeni teknolojilerini geliştiriyorlar. Bu sebeple fiyat ve kalite tutturamıyorlar -SİKA(Sarnafil), İMPER, BASF(Flag), ALKOR, CARLİNES, SUREWELT, Sika, Çin fabrikalarını kapatınca ithalatçı firmalar fiyat olarak bizim üzerimizde kaldı. Böylelikle CE standartlı kaliteli malzemeyi uygun fiyatlı vermeye başladık. G-) HAFİF METAL ÇATILARDA FİYAT OLUŞTURULMASI VE RAKİPLERİN DURUMU -Şartnamede yazılan tüm katmanlar (trapez, buhar kesici, taşyünü, rapted, vida)aynı olmasına rağmen fiyat farklılığı çıkıyorsa iki yoldan fiyat düşmüştür. 1 -istenilen taşyününün üst katı 150 yoğunluk yapılacaktır ama alt katını 110 yoğunluk olarak fiyatlandırılmıştır. , 2 -0, 70 mm veya 0, 80 mm yazılan sacı 0, 60 mm getireceklerdir. Diletasyon detayının çok olduğu yerlerde.

MULTİPLAN PVC/TPO ÇATI UYGULAMA SORU VE CEVAPLARI H-) SENTETİK ÖRTÜLER EN ÇOK HANGİ PROJELERDE TERCİH EDİLİR. -Her türlü detaylarda ve her çatı projede kullanılır , Olmazsa olmaz diyeceğimiz Eğimi %7 den düşük olan çatılarda, (ters çatı, kiremiti olmayan çatılar) Aşık aralıklarının yüksek olması istenen projelerde. (logistik, havalimanı, a. v. m, spor salonları, v. b…gibi) Tamir gerektiren endüstri çatılarında, (aşağıda işleyen tesis olduğunda) İkinci kat yapılan trapez çatılarda, Kimyasal dayanım istenen alanlarda (süt tesisleri, kağıt fabrikaları tesisler v. b…gibi) I-)YANGIN PERFORMANSI PVC membranların içeriğinde %43 oranında petrol olmasından dolayı yangını tetikler. Fakat %57 oranında tuz ve clor yangını söndürür buda malzemeye b 2+ bir değer kazandırır. TPO membranların özünde de petrol ve etilen olduğundan yangına dayanımları pvc membran kadar yüksek olmamakla birlikte alevi ileten bir özelliğide vardır.

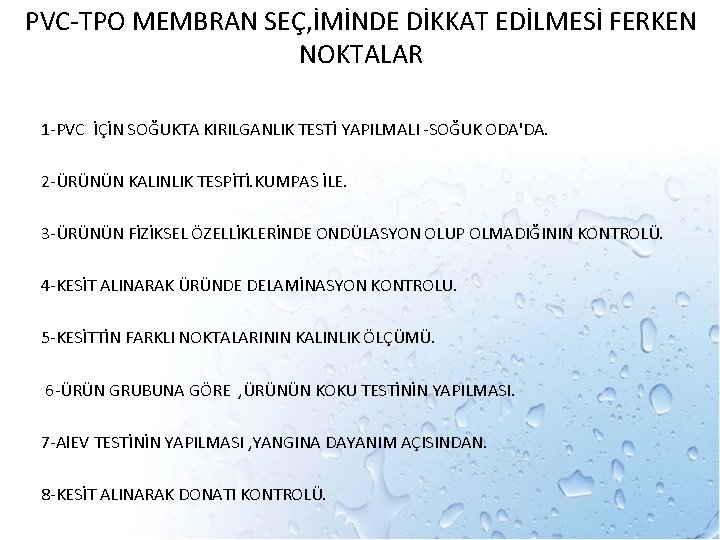

PVC-TPO MEMBRAN SEÇ, İMİNDE DİKKAT EDİLMESİ FERKEN NOKTALAR 1 -PVC İÇİN SOĞUKTA KIRILGANLIK TESTİ YAPILMALI -SOĞUK ODA'DA. 2 -ÜRÜNÜN KALINLIK TESPİTİ. KUMPAS İLE. 3 -ÜRÜNÜN FİZİKSEL ÖZELLİKLERİNDE ONDÜLASYON OLUP OLMADIĞININ KONTROLÜ. 4 -KESİT ALINARAK ÜRÜNDE DELAMİNASYON KONTROLU. 5 -KESİTTİN FARKLI NOKTALARININ KALINLIK ÖLÇÜMÜ. 6 -ÜRÜN GRUBUNA GÖRE , ÜRÜNÜN KOKU TESTİNİN YAPILMASI. 7 -Al. EV TESTİNİN YAPILMASI , YANGINA DAYANIM AÇISINDAN. 8 -KESİT ALINARAK DONATI KONTROLÜ.

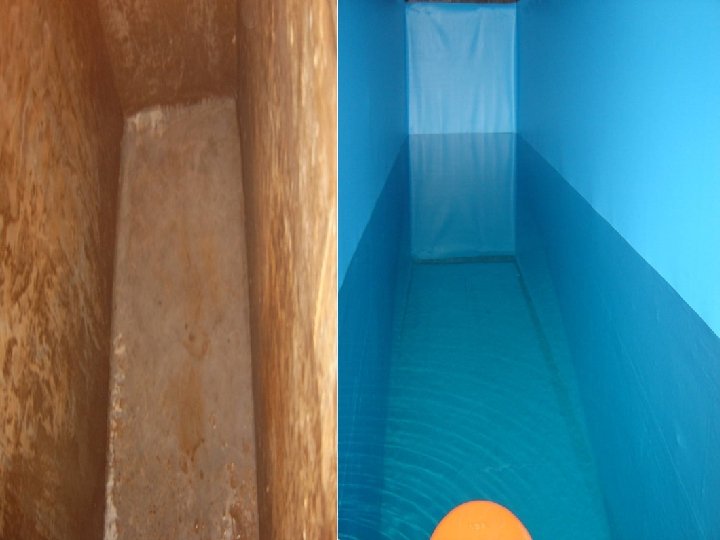

İçme Suyu Depoları Mavisu

Göletler T&TG

MULTİPLAN PVC ve TPO Su Yalıtım Örtüleri TEŞEKKÜR EDERİZ… Multiplan MP 06 -01 -2012
