Punkt 1 Frst beregnes betonbjlkens vgt Bjlkens hjde

Punkt 1. Først beregnes betonbjælkens vægt. Bjælkens højde x brede x 1 x 2400 Fx 0, 3 m x 0, 35 x 1 x 2400 = 252 kg 252 indsættes under punkt 1

Punkt 2. Her indsættes ekstravægt. Ekstravægt er den vægt som der max kan forventes at komme på stilladset/forskallingen pr meter. Det kan være 1 eller 2 personer og deres værktøj. Vi vælger her at indsætte 150 kg under punkt 2

Punkt 3. Resultatet fra punkt 1 og punkt 2 lægges sammen 252 + 150 = 402 kg indsættes under punkt 3

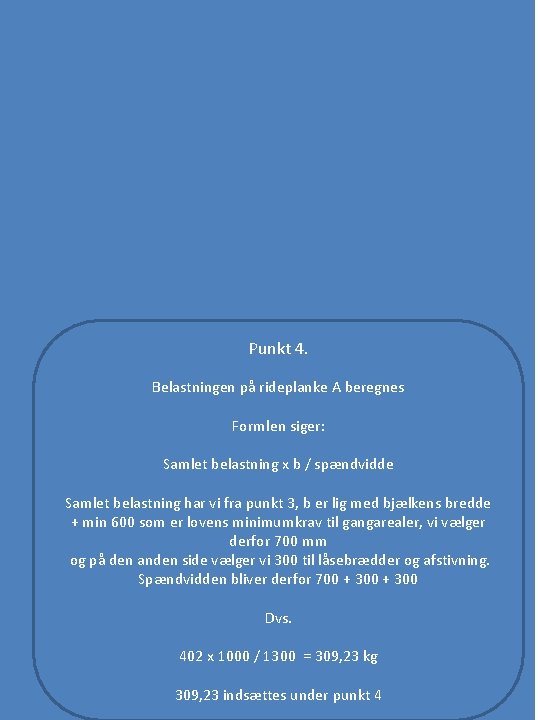

Punkt 4. Belastningen på rideplanke A beregnes Formlen siger: Samlet belastning x b / spændvidde Samlet belastning har vi fra punkt 3, b er lig med bjælkens bredde + min 600 som er lovens minimumkrav til gangarealer, vi vælger derfor 700 mm og på den anden side vælger vi 300 til låsebrædder og afstivning. Spændvidden bliver derfor 700 + 300 Dvs. 402 x 1000 / 1300 = 309, 23 kg 309, 23 indsættes under punkt 4

Punkt 5. Belastningen på rideplanke B beregnes Formlen siger: Samlet belastning x a / spændvidde Samlet belastning har vi fra punkt 3, a er lig med bjælkens bredde + de 300 mm vi bruger til låsebrædder og afstivning. Spændvidden er stadig 700 + 300 Dvs. 402 x 600 / 1300 = 185, 54 kg 185, 54 indsættes under punkt 5

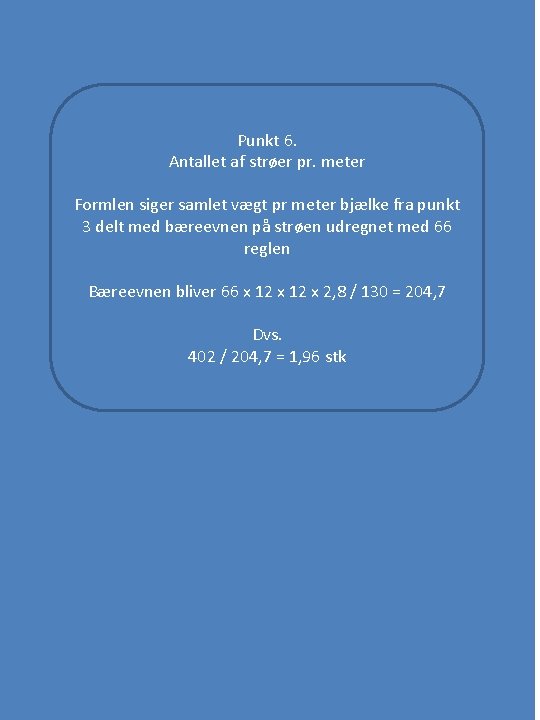

Punkt 6. Antallet af strøer pr. meter Formlen siger samlet vægt pr meter bjælke fra punkt 3 delt med bæreevnen på strøen udregnet med 66 reglen Bæreevnen bliver 66 x 12 x 2, 8 / 130 = 204, 7 Dvs. 402 / 204, 7 = 1, 96 stk

Punkt 7. Afstanden mellem strøer Eftersom vægten er udregnet pr meter tager vi stadig udgangspunkt i det. Dvs. 100 cm / 1, 96 = 51 cm indsættes under punkt 7

Punkt 8. Afstanden mellem vores bomme i samme retning som rideplanker, kan bedst udregnes ud fra hvad der passer bedst til den aktuelle opgave. Vi forestiller os at det ville være ønskeligt med en afstand på 1, 4 meter. 1, 4 indsættes under punkt 8

Punkt 9. Største rideplankebelastning under punk 4 eller 5 ( i dette tilfælde punkt 4) Ganges med den valgte afstand. Dvs. 309, 23 x 1, 4 = 432, 92 Rideplanken vil blive belastet med 432, 92 indsættes under punkt 9

Punkt 10. Så skal rideplankens styrke kontrolleres Med 66 reglen. 66 x 15 x 3, 2 x 2 / 140 = 678, 85 indsættes under punkt 10

Du har nu alle de beregninger det skal til for at sikre at din forskalling vil kunne holde. Du kender afstanden mellem rideplanker begge veje, max afstand mellem strøer. Du har nu et godt udgangspunkt for dine arbejdstegninger

GOD ARBEJDSLYST
