Općenito o pumpama ► Pumpe su najrasprostranjeniji strojevi na brodovima ► Pumpa je stroj u kojemu se mehanička energija pogona pretvara u hidrauličku energiju pumpanog fluida ► Namjena pumpe je pumpanje najrazličitijih fluida, poput destilata, kaljuže, viskoznih tekućina, agresivnih tekućina, morske vode do 80 C, slatke vode do 200 C, itd.

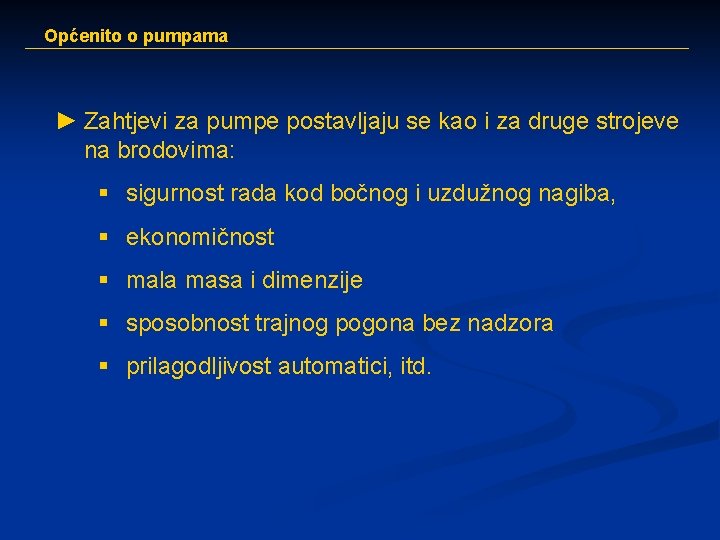

Općenito o pumpama ► Zahtjevi za pumpe postavljaju se kao i za druge strojeve na brodovima: § sigurnost rada kod bočnog i uzdužnog nagiba, § ekonomičnost § mala masa i dimenzije § sposobnost trajnog pogona bez nadzora § prilagodljivost automatici, itd.
Općenito o pumpama ► Funkcije pumpi na brodu: § rad u sistemima glavnog pogonskog stroja i pomoćnih strojeva § izbacivanje vode iz broda i usisavanje u brod (balast, rashlada i kaljuža) § osiguravanje životnih uvjeta na brodu (slatka voda, sanitarije, klimatizacija) § manipulacija teretom (pumpe tereta) § sigurnost broda (požarne, havarijske)
Općenito o pumpama Podjela brodskih pumpi - prema namjeni ► za rad glavnih porivnih (propulzijskih) strojeva, kotlova i kondenzatora · rashladne · napojne, dobavne · za podmazivanje ► za sigurnost broda · kaljužne · vatrogasne ► za brodsku službu · balastne · teretne (za ukrcaj i iskrcaj)
Općenito o pumpama Podjela brodskih pumpi - prema namjeni ► za upravljanje brodom · hidrauličke pumpe (kormilarski stroj, hidraulički sustavi broda) ► za potrebe posade · pumpe pitke vode · pumpe sanitarne vode · pumpe evaporatora
Općenito o pumpama Podjela brodskih pumpi - prema dobavi ► velikog protoka · rashladne · balastne · teretne ► malog protoka · napojne · pitke vode · sanitarne vode ► najmanjeg protoka · dozirne pumpe · lubrikatori
Općenito o pumpama Podjela brodskih pumpi - prema tlaku (naporu) ► visokog tlaka · napojne · vatrogasne · teretne ► niskog tlaka · kaljužne · balastne · rashladne

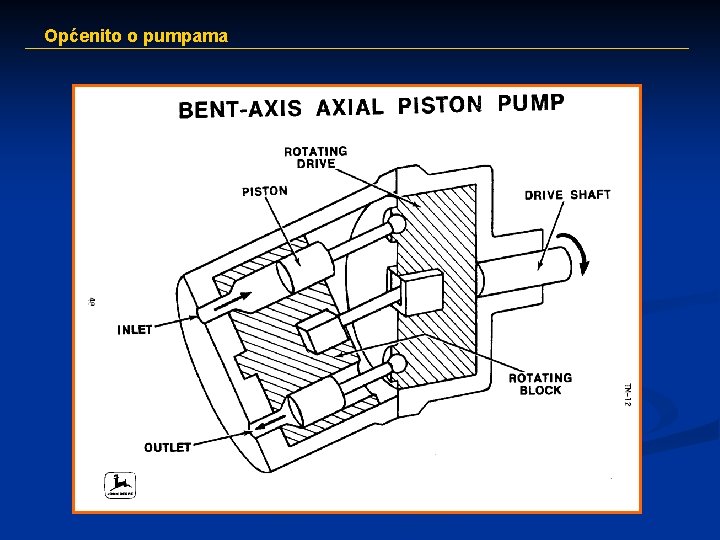

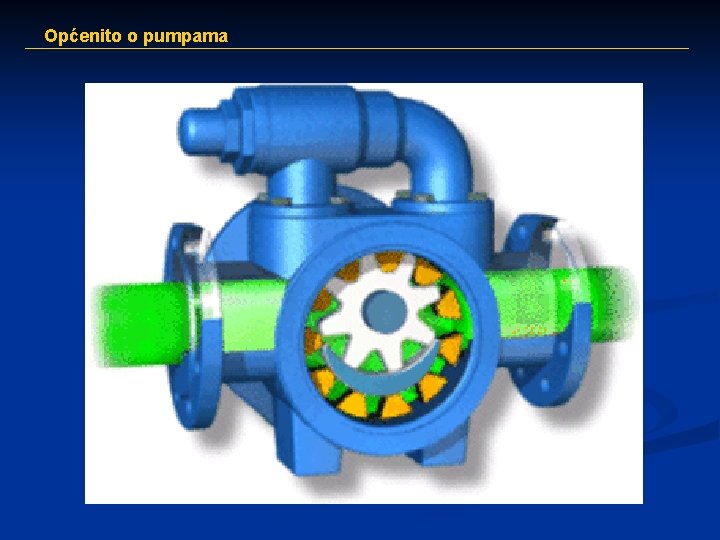

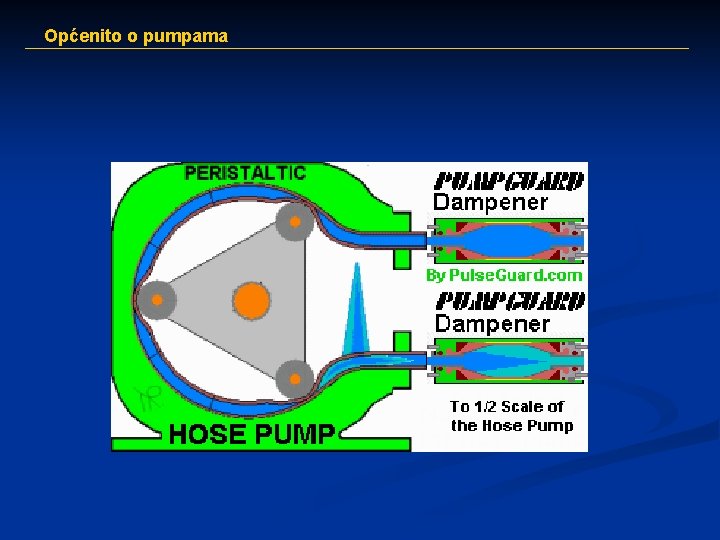

Općenito o pumpama Podjela brodskih pumpi - prema izvedbi ► Volumetrijske · klipne i stapne · vijčane · zupčaste · membranske. . . ► Dinamičke · radijalne (centrifugalne) · dijagonalne · aksijalne ► Mlazne · ejektori
Općenito o pumpama Primjena pojedinih izvedbi na brodu ► Centrifugalne pumpe · rashladne · cirkulacijske · balastne · požarne · kaljužne · teretne · napojne · dobavne ► Vijčane i zupčaste pumpe • za podmazivanje • dobavu goriva • transfer goriva i ulja ► Stapne pumpe • kaljužne • požarne • za dobavu i transfer goriva • hidrauličke
Općenito o pumpama Usporedba volumetrijskih (stapnih) i dinamičkih (centrifugalnih) pumpi Stapne Centrifugalne Diskontinuiran Kontinuiran Vrlo visok Nizak (za 1 stupanj) Ovisnost protoka o tlaku Zanemariva Velika Mogućnost usisa Samousisne Potrebna pomoć Protok Tlak (napor)
Općenito o pumpama Pogoni pumpi ► izravno od glavnog pogonskog stroja ► elektromotorom ► parnom turbinom ► parnim stapnim strojem ► izravno od parnog cilindra parnog stroja ► ručni
