Pulsweitenmodulation Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 1
![Pulsweitenmodulation Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 1 Pulsweitenmodulation Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 1](https://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-1.jpg)
Pulsweitenmodulation Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 1
![• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete • • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-2.jpg)
• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Erik Liebig Elektrotechnik (BSc. ET) Betreuer: Christian Brose Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 2
![• • • Einführung Allgemeine Definition Funktionsweise 1. 2. 3. 4. 5. 6. • • • Einführung Allgemeine Definition Funktionsweise 1. 2. 3. 4. 5. 6.](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-3.jpg)
• • • Einführung Allgemeine Definition Funktionsweise 1. 2. 3. 4. 5. 6. • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Einführung Allgemeine Definition Funktionsweise Einsatzgebiete A/D-Wandlung D/A-Wandlung Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 3
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-4.jpg)
• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Allgemeine Definition • • • Variation der Ein- und Ausschaltzeit eines Rechtecksignals Konstante Grundfrequenz Tastverhältnis (duty cycle) Quelle: http: //www. netrino. com/ Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 4
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-5.jpg)
• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Funktionsweise • • • Beispiel: schneller Ein- und Ausschaltvorgang einer Leuchtdiode Veränderung Tastverhältnis (Relative Einschaltzeit) Mittelwert bilden Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 5
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-6.jpg)
• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Vm = 3, 75 V Vm = 1, 25 V Quelle: http: //www. mikrocontroller. net Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 6
![• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete • • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-7.jpg)
• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Einsatzgebiete • Steuerungstechnik • Motoransteuerung • Dimmen von Leuchtdioden • Leistungselektronik • Gleichstromsteller • Frequenzumrichter • Heizelemente • • Nachrichtentechnik Umsetzung von Audio-Signalen Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 7
![• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete • • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-8.jpg)
• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung A/D-Wandlung • Analoges Signal Digitales Signal Quelle: http: //sound. westhost. com Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 8
![• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete • • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-9.jpg)
• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Quelle: http: //sound. westhost. com Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 9
![• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete • • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-10.jpg)
• • • Vorstellung & Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Quelle: http: //projektlabor. ee. tu-berlin. de/miniprojekte Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 10
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-11.jpg)

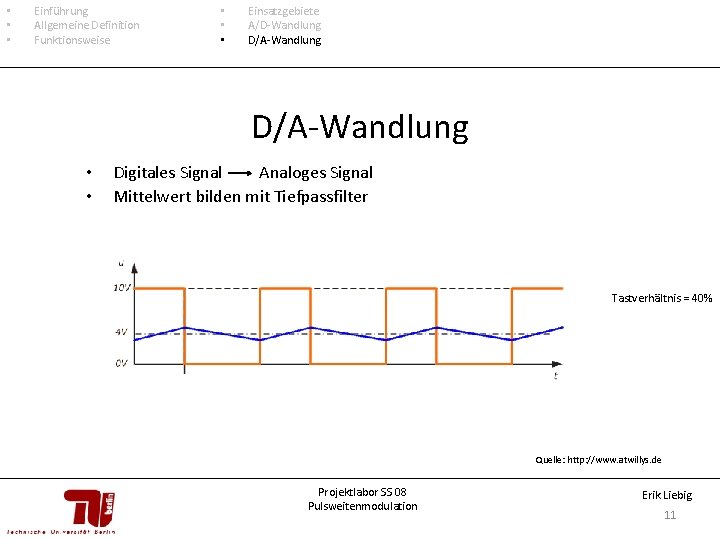

• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • Digitales Signal Analoges Signal Mittelwert bilden mit Tiefpassfilter Tastverhältnis = 40% Quelle: http: //www. atwillys. de Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 11
![• • • Einführung Allgemeine Definition Funktionsweise • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Mittelwert • • • Einführung Allgemeine Definition Funktionsweise • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Mittelwert](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-12.jpg)

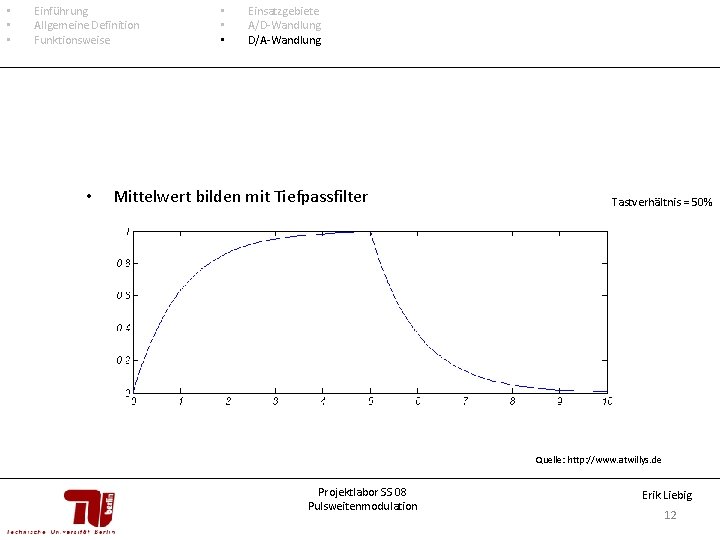

• • • Einführung Allgemeine Definition Funktionsweise • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Mittelwert bilden mit Tiefpassfilter Tastverhältnis = 50% Quelle: http: //www. atwillys. de Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 12
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-13.jpg)

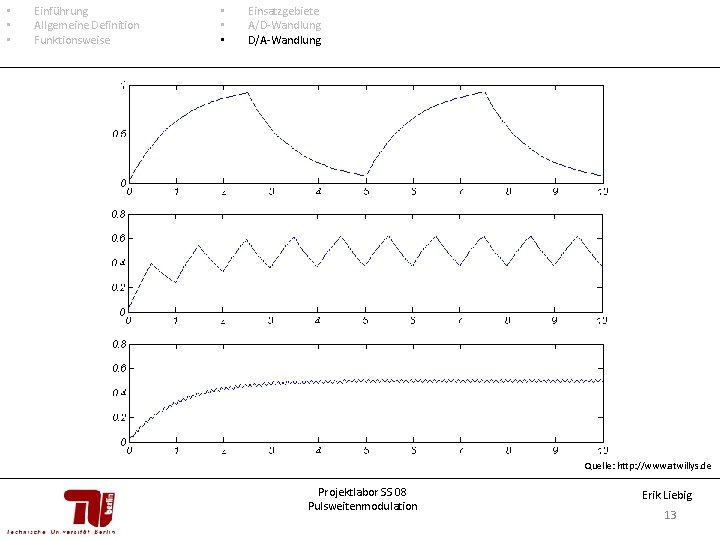

• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Quelle: http: //www. atwillys. de Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 13
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-14.jpg)

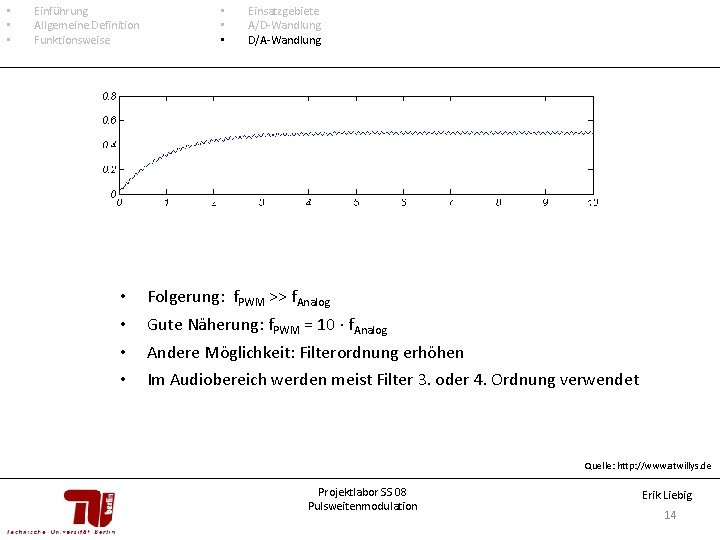

• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • Folgerung: f. PWM >> f. Analog • Gute Näherung: f. PWM = 10 ∙ f. Analog • • Andere Möglichkeit: Filterordnung erhöhen Im Audiobereich werden meist Filter 3. oder 4. Ordnung verwendet Quelle: http: //www. atwillys. de Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 14
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-15.jpg)

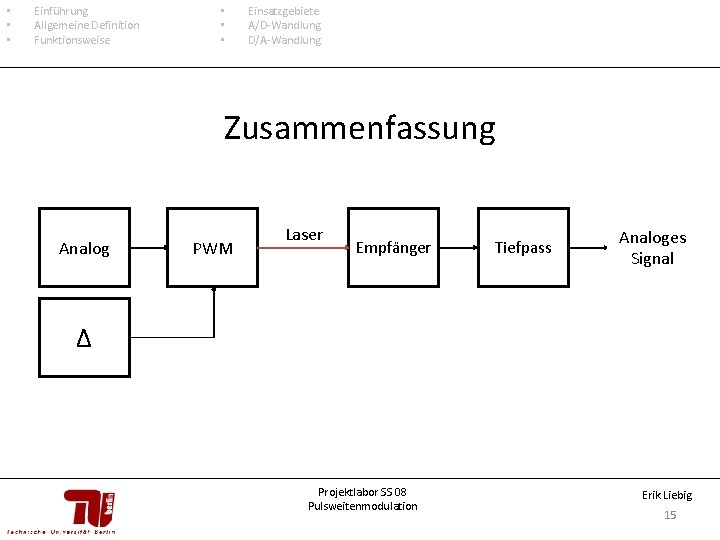

• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Zusammenfassung Analog PWM Laser Empfänger Tiefpass Analoges Signal Δ Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 15
![• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung • • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-16.jpg)
• • • Einführung Allgemeine Definition Funktionsweise • • • Einsatzgebiete A/D-Wandlung D/A-Wandlung Quellen (1) (2) (3) (4) (5) (6) (7) Ohm & Lüke – Signalübertragung, 10. Auflage (ISBN: 978 -3 -540 -69256 -0) Karl-Dirk Kammeyer – Nachrichtenübertragung, 3. Auflage (ISBN: 3 -519 -26142 -1) http: //www. mikrocontroller. net/articles/Pulsweitenmodulation http: //projektlabor. ee. tu-berlin. de/miniprojekte/licht. php? style=1 http: //www. netrino. com/Embedded-Systems/How-To/PWM-Pulse-Width-Modulation http: //sound. westhost. com/articles/pwm. htm http: //www. atwillys. de/imp/projekte/pwm 430/index. htm Sämtliche Onlinequellen mit Stand vom 27. 04. 2008 Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 16
![Vielen Dank für die Aufmerksamkeit Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 17 Vielen Dank für die Aufmerksamkeit Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 17](http://slidetodoc.com/presentation_image_h/33d7c9ec014e08b8e5f8bca5f740db00/image-17.jpg)
Vielen Dank für die Aufmerksamkeit Projektlabor SS 08 Pulsweitenmodulation Erik Liebig 17
